Естественная вентиляция в частном доме. Принцип работы системы

Естественная вентиляция в частном доме. Принцип работы системы

Естественная вентиляция работает на принципах гравитационного воздухообмена. Это означает, что для нормального ее функционирования не нужны никакие механизмы и электроэнергия. Движение воздушных потоков происходит за счет разности давления между помещением и улицей. Она может уменьшаться или увеличиваться в зависимости от силы ветра, температуры, влажности. При грамотном обустройстве системы удается получать достаточный приток свежего воздуха и заменять им загрязненную воздушную смесь, удалять запахи, продукты горения, т.п.

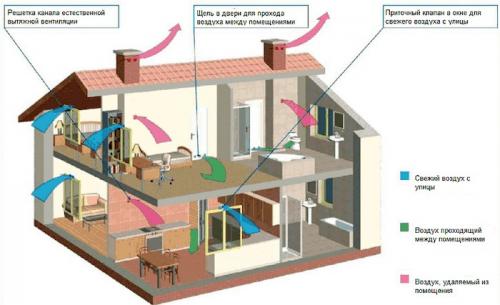

Рассмотрим, как проходит процесс гравитационного воздухообмена.

1. Воздушный поток с улицы попадает в дом. Путей для этого много:, неплотно закрывающиеся двери, форточки, полуоткрытые створки, т.п.
2. Струи перемещаются из комнаты в комнату, постепенно смешиваясь с внутренними потоками. Чтобы процесс не останавливался, между помещениями должны быть «проходы»: открытые двери, зазоры, решетки-перетоки, т.п.

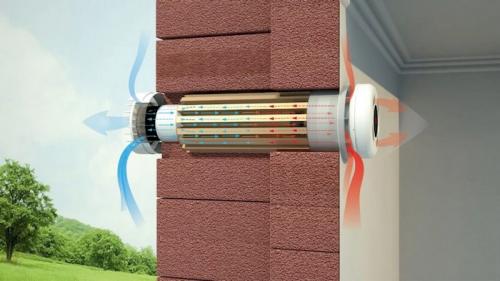

Естественная вентиляция в частном доме через стену. Схемы вентиляции через стену

Обеспечить постоянный воздухообмен требуется во всех жилых помещениях. Особенно нужна система вентиляции в комнатах с пластиковыми окнами. Также она понадобится на кухне, в санузле. Схема вентиляции в частном доме может быть с естественным или механическим оттоком воздуха. Также возможен комбинированный вариант.

Организация естественной вытяжки в частном доме предполагает монтаж пары отверстий на противоположных стенках: одну дырочку нужно сделать ближе к потолку, другую рядом с полом.

Оснащают их специальными клапанами. При этой схеме циркуляция воздушных масс происходит по физическим законам. Теплый воздух поднимается к потолку и выходит через расположенное рядом отверстие. Прохладные массы, наоборот, затягиваются внутрь помещение через нижнюю дырочку.

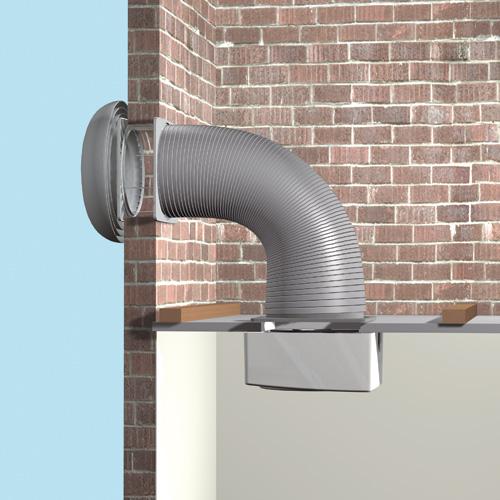

Иногда вытяжку делают на самом потолке, установив металлическую или пластиковую трубку с выходом на крышу.

Аналогичным образом организуется механическая вытяжная вентиляция в частном доме с выходом в стене. Вместо клапанов в этом случае монтируются настенные или канальные вентиляторы. Первые представляют собой небольшую коробочку, внутристенную трубку и защитную решетку с уличной стороны.

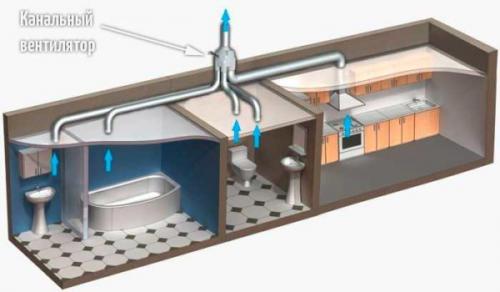

У канальной разновидности вентилятор установлен внутри трубки, а решетками перекрыты оба ее выхода. Механический вентилятор можно установить только на одно отверстие: приточное или вытяжное. Но в просторных комнатах рекомендуется оснастить им обе дырочки в стенах.

Источник: https://dom-na-vodah.ru/stati/kak-pravilno-sdelat-estestvennuyu-ventilyaciyu-v-chastnom-dome-kak-ustroena-estestvennaya

Вентиляция в частном доме через потолок. Как сделать вентиляцию в частном доме своими руками

Необходимость системы вентиляции для частного дома

Обустройство вентиляции в частном доме избавляет его владельцев от таких проблем, как:

• спертый воздух, духота в помещениях;
• сырость весной и осенью;
• появление грибка, гниение конструкций дома;
• неприятные запахи на кухне, чердаке, в подвале, санузле.

Правила и нормы для расчета вентиляции

В России, по СНиП, минимально допустимой нормой вентиляции жилых помещений считается 3 м³на 1 м²метр площади. При проектировании вентиляции следует учитывать также существующие минимальные нормы воздухообмена в час для каждого отдельного помещения:

• кухни с газовой плитой — 80-100 м3;
• жилых комнат — 30 м3;
• кухни с электроплитой — 60 м3ч;
• санузла — 50 м3;

Воздух должен полностью меняться за час:

• на кухне — 5-10 раз;
• в санузле — 3-5 р;
• в жилых помещениях — 1-2 р.

Способы и формулы расчета основных параметров системы вентиляции

Перед обустройством системы вентиляции делают расчет расхода воздуха по кратности воздухообмена. Проводят его по формуле:

• L=Sxhxn.

Здесь параметры поочередно обозначают: искомый объем воздуха, площадь помещения, высоту потолков, число нужных обновлений в час по нормативам. К примеру, кратность для жилой комнаты (замена хотя бы 1-2 раза за час) 20 м²с высотой потолков 3 м будет равна минимум:

• 20х3х1=60 м³/ч.

Для расчета площади сечения воздуховодов применяют формулу:

• S= L/(3600×V).

Здесь L- нужный воздухообмен в комнате, V — скорость потока воздуха. Значение скорости в среднем берут 4 м/с.Дальнейшие расчеты зависят от того, какой тип вентиляции предполагается обустроить в доме. Подбирается или установка с требуемыми параметрами, или проводится сложный расчет протяженности вытяжной трубы, связанный с перепадом высот, аэродинамикой и пр.

Естественная и принудительная вентиляция

В зависимости от площади здания, внутри него может монтироваться естественная вентиляция или принудительная.

Особенности естественной вентиляции

Основным плюсом такой вентиляции считается дешевизна. Воздух в данном случае движется по дому естественным образом. Минусом систем этого типа считается то, что обустраиваться они могут только в небольших зданиях с малым количеством помещений.

Искусственная вентиляция

Искусственная вентиляция предполагает использование в схеме разводки оборудования, искусственным образом обеспечивающего подачу свежего воздуха и удаление использованного, а также воздуховодов. Такие системы отличаются конструктивной сложностью, но при этом считаются и наиболее эффективными.

Бюджетная вентиляция в частном доме. Искусственная, или принудительная вентиляция

Искусственная, или принудительная вентиляция — более эффективное решение. В идеале в доме нужно ставить полноценную приточно-вытяжную вентиляцию, а специальные устройства отвечают как за приток свежего, так и за удаление углекислого газа из помещений, объясняет Александр Петров.

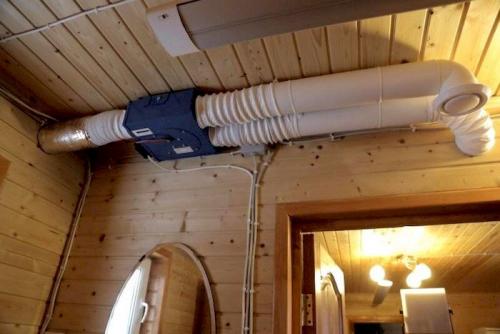

Циркуляция воздушных масс в системе искусственной вентиляции осуществляется принудительным способом за счет работы электромеханического оборудования. Свежий воздух с улицы через воздухозаборник поступает в вентиляционный блок, распределяющий воздух по комнатам жилого дома. Отработанный воздух принудительно отсасывается из помещений и через вытяжные воздуховоды выбрасывается на улицу, объясняет Руслан Хабусов.

Самым оптимальным вариантом становятся вентиляторы. В данном случае система организуется следующим образом: монтируется установка, которая забирает воздух с улицы, нагревает или охлаждает его и подает в помещение, добавляет Хабусов. А уже за счет обычных вентиляторов, которые прячутся в специальных каналах и закрываются решетками, происходит вытяжка.

Плюсы:

• высокая эффективность, стабильный и контролируемый воздухообмен;
• энергоэффективность дома (особенно высока при применении рекуперации);
• фильтрация приточного воздуха;
• автоматический контроль качества воздуха внутри помещений;
• возможность установки в единую систему устройств, контролирующих и поддерживающих необходимую температуру и влажность воздуха.

Минусы:

• более высокие затраты на сами системы, их эксплуатацию и расходуемую электроэнергию;
• необходимость проектирования.

Самая простая вентиляция в доме. Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

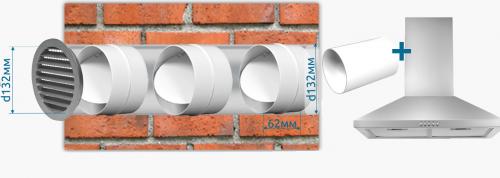

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды . С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

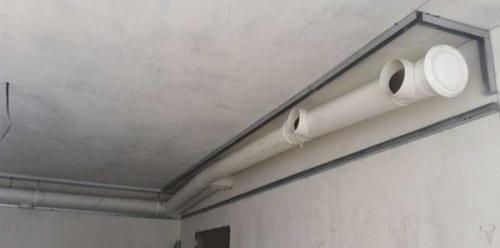

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

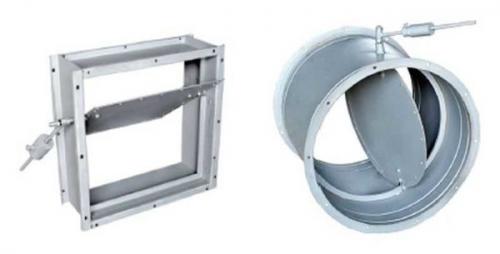

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Источник: https://dom-na-vodah.ru/stati/vytyazhnaya-ventilyaciya-v-chastnom-dome-iskusstvennaya-ili-prinuditelnaya-ventilyaciya

Как сделать вентиляцию в уже построенном частном доме. Как устроена естественная вентиляция в частном доме

Воздухообмен обеспечивается тягой в системе вытяжных воздуховодов. Начинаются они в комнатах (как правило, на кухне и в санузле, в самых «грязных» комнатах в доме). Дальше воздуховоды идут вверх, на чердак и уже оттуда – на крышу.

В этих вентиляционных каналах создается воздушная тяга. За счет нее отработанный воздух из дома выходит на улицу. А на замену ему в дом поступает свежий воздух – через окна, двери, неплотности в стенах и стеклопакетах.

Воздух движется по вытяжным воздуховодам за счет двух простых законов физики:

• Теплый воздух стремится вверх
• Воздух стремится туда, где давления ниже

Факторы, которые влияют на силу тяги в воздуховодах:

• Температурная разница между вытяжным и уличным воздухом
  Зимой тяга сильнее, потому что теплый комнатный воздух стремится вверх по вытяжным воздуховодам. Летом разности температур нет, тяга нулевая – и воздухообмен практически останавливается.
• Вертикальное расстояние между комнатой и крышей
  Вверху давление ниже, чем у поверхности земли. Поэтому чем выше заканчивается вытяжной канал, тем сильнее перепад давления. А значит, и тяга сильнее.
• Скорость и направление ветра
  Ветер появляется, когда атмосферное давление распределяется неравномерно. Если в районе окон будет зона повышенного давления, а на выходе из вытяжной трубы окажется зона пониженного давления, то воздух будет легко входить в дом и легко выходить наружу.

Ни ветер, ни давление, ни температуру за окном мы контролировать не можем. Это главный недостаток естественной вентиляции – зависимость от погодных условий.

Но есть несколько хитростей, которые помогут правильно сделать естественную вентиляцию в частном доме своими руками. Одни из них можно применить только на стадии проектирования, другие – даже в построенном доме с чистовым ремонтом.

Естественная вентиляция в частном доме своими руками. Все, что надо знать о естественной вентиляции в частном доме

Наибольшее количество вопросов от владельцев загородной недвижимости получаю на тему инженерных сетей. В данной статье расскажу, как организуется естественная вентиляция в частном доме, о ее устройстве и принципе работы .

Коснусь вопроса плюсов и минусов , способов обустройства, особенностей и разновидностей. Дам совет, в каких помещения нужно делать, а где можно отказаться от естественного вентилирования.

Прежде чем перейти к рассмотрению технической части, дам краткое пояснение о назначении естественной вентиляции. Система относится к инженерной сети, обеспечивающей воздухообмен в частном доме.

Со стороны улицы поступает свежий воздух, а из помещения выходят потоки с углекислым газом и другими загрязнителями.

Без вентилирования частного дома в комнатах будет:

• удушающий спертый воздух, насыщенный окисью углерода;
• повышенная влажность;
• неприятный запах;
• пыль, аллергены, болезнетворные бактерии;
• разрастающийся по стенам и потолку грибок в виде темных пятен.

Грибок на стенах сырого помещения из-за отсутствия вентиляции

По устройству вентиляция простая из-за отсутствия оборудования. Инженерная система состоит из притоков и вытяжек. Если квартирная вентиляция усложнена наличием общедомовых каналов, то в частном доме воздуховоды необязательны.

Приток и отведение воздуха организовано через щели в окнах, дверях, специально обустроенные отверстия на стенах или потолке.

Принцип работы инженерной сети

Принципы функционирования системы построены на гравитационном воздухообмене. Для работы не требуется установка оборудования, механизмов, подключение электроэнергии. Круговорот воздуха осуществляется за счет разности температур и давления в помещении и на улице.

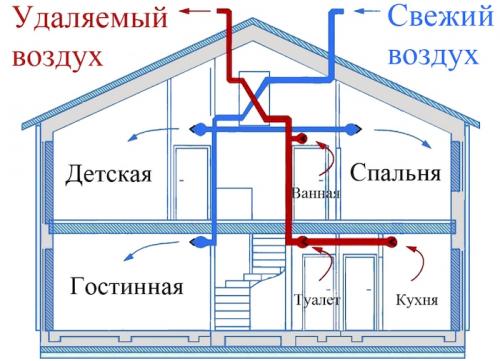

Схема воздухообмена следующая:

1. Прохладные уличные потоки проникают в помещение через щели на старых окнах, открытые форточки, двери. Специально для организованного притока на нижней части стен владельцем частного дома обустраивается сквозное отверстие.
2. Свежие потоки перемещаются между комнатами через открытые двери, обустроенные отверстия в простенках для перетоков.
3. Отработанные теплые потоки поднимаются к потолку. Свежий воздух их выталкивает через вытяжные отверстия на улицу. Вытяжки в частном доме обустроены под потолком самых загрязненных комнат: кухня, ванная, туалет или совмещенный санузел.

Цикл воздухообмена постоянно повторяется. Основной принцип работы естественной вентиляции один, но он зависим от второстепенных факторов. К таковым относится:

• Разница температур между помещением и улицей. Не всегда за окном холоднее, чем в комнате, что приводит к созданию обратной тяги. Ситуация возникает жарким летом, когда владелец частного дома принудительно понижает температуру работой кондиционера.
• Высота расположения вытяжного отверстия. С отдалением от земли понижается давление. Чем выше от пола дома вытяжка или выходящий через крышу воздуховод, тем сильнее тяга.
• Направление и сила ветра. Скорость перемещения воздушных потоков в природе увеличивается при неравномерном распределении атмосферного давления. Естественный воздухообмен в частном доме повысится, когда возле окон создается повышенная, а на вытяжке – пониженная зона.

От природных факторов зависит, как работает вентиляция, но повлиять на них владелец частного дома не в силах. Однако существуют способы, помогающие улучшить естественную тягу.

Виды естественной вентиляционной системы

Принято различать виды естественной вентиляции по технологии обустройства системы. Каждый вариант инженерной сети работает по одному принципу, но акцент сделан на один из воздушных потоков:

1. Приточная система . Акцент сделан на увеличение объема и скорости поступления свежего воздуха со стороны улицы в дом.

Вентиляция работает только при наличии вытяжки и притока, поэтому правильнее называть систему приточно-вытяжной. Неправильно делать один акцент на вытяжку или приток.

Требуется приблизительно равный взаимозаменяемый объем воздуха – сколько вошло, столько и вышло из помещения за один цикл. Исключения по объемам воздуха допустимы на производстве. Когда в одном из двух смежных помещений выделяются токсичные вещества, вытяжку увеличивают по отношению к притоку.

На рабочем месте создается разрежение. Если в специфическом помещении требуется избыточное давление, приток увеличивают по отношению к вытяжке. На частный жилой дом исключения не распространяются.

Все, что надо знать о естественной вентиляции в частном доме.

Плюсы и минусы

Естественная вентиляция - это система, обеспечивающая воздухообмен в частном доме. Она обеспечивает приток свежего воздуха извне и удаление загрязняющих веществ из помещения.

Способы обустройства

Система естественной вентиляции состоит из притоков и вытяжек. Приток воздуха происходит через щели в окнах, дверях, специально обустроенные отверстия на стенах или потолке. Вытяжка воздуха происходит через те же каналы, но в обратном направлении.

Особенности и разновидности

Естественная вентиляция может быть организована в различных вариантах, в зависимости от архитектурного проекта дома и его климатических условий. В частности, в домах с высокими потолками или с большим количеством окон может быть организована более эффективная система естественной вентиляции.

Совет

В каких помещениях нужно делать естественную вентиляцию, а где можно отказаться от нее?

Естественная вентиляция рекомендуется организовывать в помещениях, где люди проводят больше времени, например, в спальнях, гостиных, кухнях. В помещениях, где люди не проводят много времени, например, в гаражах, саунах, бассейнах, естественная вентиляция может быть заменена искусственной.

Принципы функционирования

Принципы функционирования системы естественной вентиляции построены на гравитационном воздухообмене. Для работы не требуется установка оборудования, механизмов, подключение электроэнергии. Круговорот воздуха осуществляется за счет разности температур и давления в помещении и на улице.

Схема воздухообмена

Схема воздухообмена следующая:

• Приток воздуха извне
• Воздухообмен в помещении
• Вытяжка воздуха из помещения
• Выпуск воздуха на улицу

Цикл воздухообмена постоянно повторяется.

Второстепенные факторы

Основной принцип работы естественной вентиляции зависит от второстепенных факторов, таких как:

• Температура воздуха
• Давление воздуха
• Влажность воздуха
• Архитектурные особенности дома

Вентиляция в частном доме из пластиковых труб

Дабы стенки и отделка вашего жилища прослужили вам максимально долго, возможно реализована вентиляция в частном доме из пластиковых труб.

Требование, а не пожелание

До определенного момента вопрос вентиляции помещений не стоял так остро. За счет того, что хозяйство и удобства находились на улице, и приходилось неизменно открывать двери, неизменно был обеспечен приток свежего воздуха извне. Сейчас обстановка изменилась по нескольким обстоятельствам:

• Семьи стали проводить больше времени дома.
• Все удобства были перенесены вовнутрь помещений, что увеличило испарения.
• Были ликвидированы простые печи, каналы которых в большой мере содействовали притоку воздуха.
• До некоторого времени устанавливались металлопластиковые конструкции без возможности микропроветривания.
• Как правило чердачное пространство убирается либо оно употребляется под мансардный этаж.
• Возросло количество применений систем кондиционирования.
• В зданиях стали устанавливать сауны и бассейны.
• При нескольких слоях внутренней отделки ухудшается обмен воздушных масс кроме того через паропропускные материалы.
• Сильное заглубление фундаментов в некоторых местностях ведет к забору природных газов, каковые смогут быть вредными для человека.
• Готовка довольно часто осуществлялась в отдельных помещениях (летних кухнях). на данный момент данный процесс всецело перенесен в дом. Значительно чаще вытяжка не осилит для того, чтобы удалить 100% испарений.
• Распространение систем принудительного увлажнения.

Естественная вентиляция в одноэтажном доме. Схема и принцип работы естественной системы вентиляции, ее преимущества и недостатки

Принцип работы заключается в простой схеме: воздух проникает в помещение нагревает (охлаждает) отрабатывает выходит на улицу. Природный круговорот воздушной массы используется в естественной системе вентиляции.

Через каналы, которые предусмотрены в стадии строительства, происходит движение воздуха — помещение вентилируется. Не обеспечивая приток воздуха, говорить об идеализации системы вентиляции сложно.

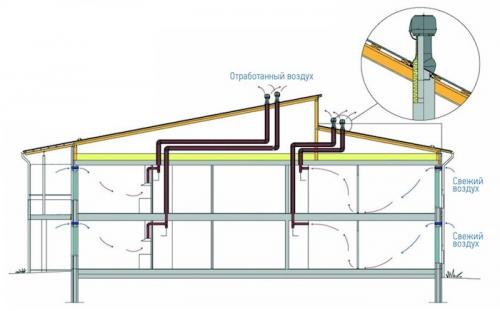

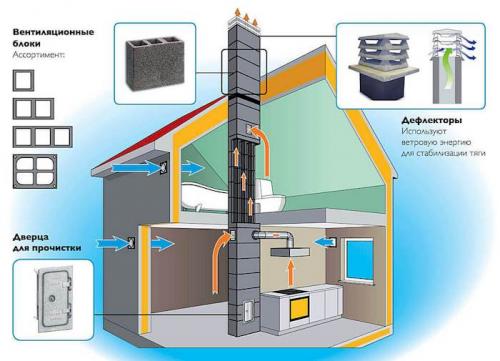

Схема естественной приточно-вытяжной вентиляции в частном доме

При обеспечении достаточного притока воздуха в помещение, отработанный состав удаляется через вытяжные отверстия естественной вентиляции из зоны наибольшего загрязнения: кухня, ванная, туалет.

Актуальные строения имеют герметичный периметр дома:

• Современные двери соответствуют нормативной базе;
• Пластиковые окна далеко ушли от вчерашних створок и ставень и т.д.

Правильная система вентиляции выполняет обязательное условие: поступательный сбалансированный приток и отток воздуха. Герметичность не позволяет идеально работать естественной системе вентиляции. Если все закупорить, процесс нарушается.

Появляются признаки недостаточной вентиляции помещения:

• Запотевание стекол;
• Жирный налет на стенах в кухне;
• Грибок на стенах в кухне и санузле;
• Повышенная влажность относительно естественного фона в зимний период.

Через систему естественной вентиляции могут проникать посторонние запахи. Причина кроется в одновременном использовании двух типов вентиляции. Иногда ставят принудительную вытяжку на кухню, где есть уже естественная вентиляция.

Ее вводят в канал, предназначенный только для естественной вентиляции. В результате происходит переизбыток воздуха. Движение превышает нормативы в десятки, сотни и тысячи раз. Такой воздух ищет ближайшие места, чтобы реализовать свой потенциал. Жильцы в своем доме ощущают всю палитру запахов, которые передаются на верхние этажи. Такая вытяжка рушит всю естественную вентиляцию.

Основное требование к устройству вентиляционных каналов – их делают во внутренних стенах, чтобы конструкция находилась всегда в тепле. Стандартное планирование жилого помещения заключается в том, чтобы организовать забор отработанного воздуха через ванну, санузел, кухню.

Канал естественной вентиляции устанавливают вровень с крышей, можно чуть выше. Допускается отклонение по нормам под углом 15^◦от конька по направлению к вентканалу.

Тяга зависит от трех факторов:

1. Высота столба. Чем выше канал естественной вентиляции, тем сильнее будет тяга;
2. Перепад плотности воздуха, которая зависит от температуры внутри и снаружи помещения. Например, на улице зимой -30^◦C, а в помещении +26^◦C, то тяга будет максимальная. Чем больше перепад температур, тем активней движение воздуха в канале. Летом при одинаковой температуре воздуха на улице и в помещении тяга отсутствует или работает, как на приток;
3. Флюгарок труба должна устанавливаться с подветренной стороны, чтобы поддувалась ветром со всех сторон. Если труба будет установлена ниже, то с одной стороны будет обдувание, с другой кровля не даст попасть ветру в вентканал.

Когда воздух проходит через верх трубы появляется разряжение, и воздух из канала вентиляции захватывается еще сильней. Чем выше разница температур и сильней ветер на улице, тем эффективней работает естественная вентиляционная система.

Чистый, но холодный воздух поступает в дом. Он имеет большую плотность, поэтому стремится уйти вниз. В то же время радиаторы создают потоки горячего воздуха. В зоне встречи двух потоков создается турбулентное движение встречного взаимообмена воздушных масс.

Отработанный воздух, который содержит в себе углекислый газ, более тяжелый, чем тот, который поступает с улицы. Углекислота имеет плотность на 20% больше обычного воздуха. Отсюда наиболее грязный воздух находится в нижней зоне. Сверху более чистый и теплый воздух.
