Вентиляция в стене частного дома. Бюджетные варианты вентиляции каркасных домов

Вентиляция в стене частного дома. Бюджетные варианты вентиляции каркасных домов

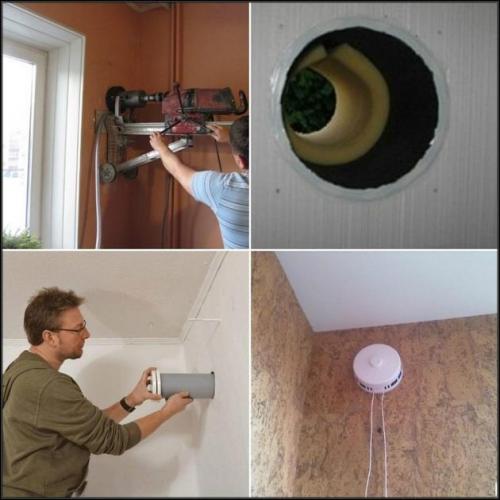

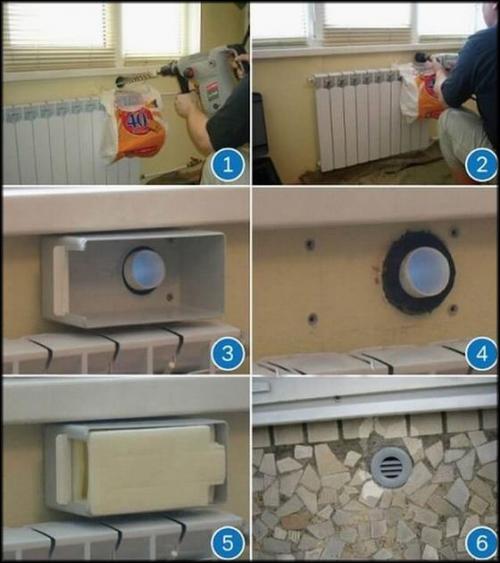

Клапана «Домвент» устанавливаются в закладную вентиляционную трубу диаметром 40 мм. Такой вентиляции будет достаточно для жилой комнаты площадью 15–20 м². Для помещений большего метража подойдут клапана диаметром в 125 мм, что напрямую скажется на сечении закладной трубы.

Другой способ установки сборной конструкции обратных клапанов вентиляции через стену заключается в том, чтобы не нарушать монолитности кладки. Хитрость заключается в том, что местом под установку послужит ни сама стена, а верхняя часть оконной рамы из древесины или пластика. Придётся поработать над усовершенствованием окна — вырезать отверстие в верхней части рамы и уплотнителя.

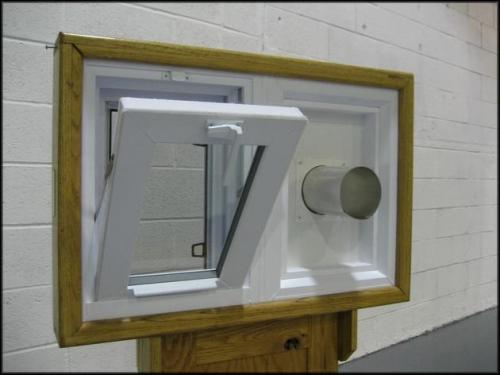

Этого места достаточно для установки клапана с шибером — простейшего устройства для притока свежего воздуха. Его выгодно использовать в сильные морозы, когда даже функции микропроветривания помещения может оказаться много. Летом наличие этого клапана никак не отразиться на функции открытия окна. Такое механическое устройство можно установить на кухне в частном доме.

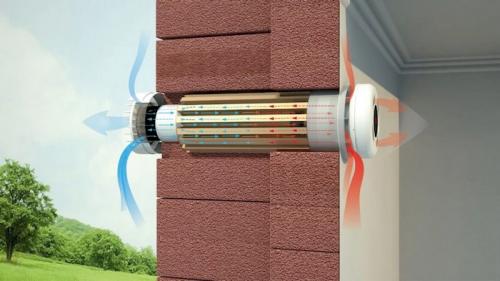

Но всё же установка клапанной системы приточно-вытяжной вентиляции в стену дома — более эстетичный и функциональный способ. При прохождении внешнего и внутреннего клапанов, воздух успевает немного прогреться. Чтобы избежать простудных заболеваний, устанавливать вентиляцию в стене спален следует на максимальном удалении от кроватей. Идеально, если отделять вентиляционное отверстие от спального места будет расстояние диагонали комнаты.

В каркасных домах вентиляция устанавливается обязательно в кухне, туалете, даже при отсутствии автономной канализации.  Вентиляция в частном доме с единым выходом в стену второго этажа может объединять все помещения дома, кроме туалета и ванной комнаты. По правилам строительства домов, вентканал канализационной линии никогда не совмещается с другими отводами исключительно из-за специфических запахов.

Вентилирование санузла с автономной канализацией в малоэтажном частном доме может быть выполнено за счёт выноса вентиляционной трубы на внешнюю часть стены, но при условии, что её расстояние до ближайшего окна будет не меньше 4 метров. Такое в одноэтажном доме возможно, если предусмотреть изгиб трубы по скату крыши. Именно такое решение позволяет избежать нарушения целостности кровельных сип-панелей каркасного дома.

Как сделать вентиляцию в уже построенном частном доме. Искусственная, или принудительная вентиляция

Искусственная, или принудительная вентиляция — более эффективное решение. В идеале в доме нужно ставить полноценную приточно-вытяжную вентиляцию, а специальные устройства отвечают как за приток свежего, так и за удаление углекислого газа из помещений, объясняет Александр Петров.

Циркуляция воздушных масс в системе искусственной вентиляции осуществляется принудительным способом за счет работы электромеханического оборудования. Свежий воздух с улицы через воздухозаборник поступает в вентиляционный блок, распределяющий воздух по комнатам жилого дома. Отработанный воздух принудительно отсасывается из помещений и через вытяжные воздуховоды выбрасывается на улицу, объясняет Руслан Хабусов.

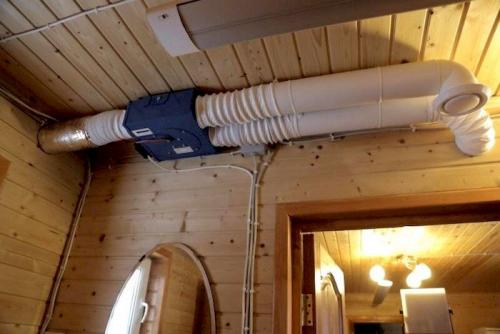

Самым оптимальным вариантом становятся вентиляторы. В данном случае система организуется следующим образом: монтируется установка, которая забирает воздух с улицы, нагревает или охлаждает его и подает в помещение, добавляет Хабусов. А уже за счет обычных вентиляторов, которые прячутся в специальных каналах и закрываются решетками, происходит вытяжка.

Плюсы:

• высокая эффективность, стабильный и контролируемый воздухообмен;
• энергоэффективность дома (особенно высока при применении рекуперации);
• фильтрация приточного воздуха;
• автоматический контроль качества воздуха внутри помещений;
• возможность установки в единую систему устройств, контролирующих и поддерживающих необходимую температуру и влажность воздуха.

Минусы:

• более высокие затраты на сами системы, их эксплуатацию и расходуемую электроэнергию;
• необходимость проектирования.

Источник: https://interer-stil.ru-land.com/novosti/kak-sdelat-ventilyaciyu-v-chastnom-dome-i-kvartire-no3-proverka-estestvennoy-ventilyacii-v

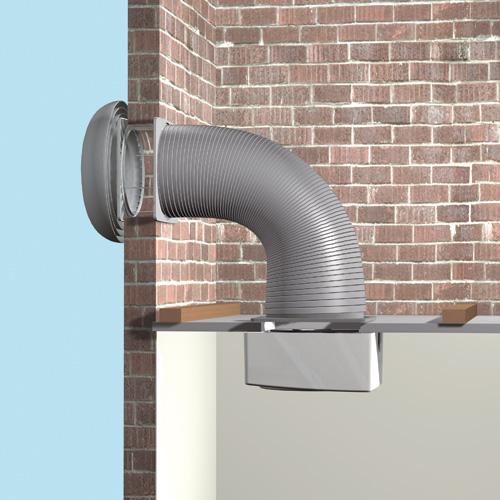

Естественная вентиляция через стену. Схемы вентиляции через стену

Обеспечить постоянный воздухообмен требуется во всех жилых помещениях. Особенно нужна система вентиляции в комнатах с пластиковыми окнами. Также она понадобится на кухне, в санузле. Схема вентиляции в частном доме может быть с естественным или механическим оттоком воздуха. Также возможен комбинированный вариант.

Организация естественной вытяжки в частном доме предполагает монтаж пары отверстий на противоположных стенках: одну дырочку нужно сделать ближе к потолку, другую рядом с полом.

Оснащают их специальными клапанами. При этой схеме циркуляция воздушных масс происходит по физическим законам. Теплый воздух поднимается к потолку и выходит через расположенное рядом отверстие. Прохладные массы, наоборот, затягиваются внутрь помещение через нижнюю дырочку.

Иногда вытяжку делают на самом потолке, установив металлическую или пластиковую трубку с выходом на крышу.

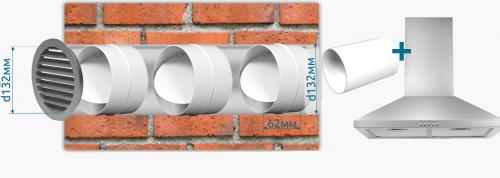

Аналогичным образом организуется механическая вытяжная вентиляция в частном доме с выходом в стене. Вместо клапанов в этом случае монтируются настенные или канальные вентиляторы. Первые представляют собой небольшую коробочку, внутристенную трубку и защитную решетку с уличной стороны.

У канальной разновидности вентилятор установлен внутри трубки, а решетками перекрыты оба ее выхода. Механический вентилятор можно установить только на одно отверстие: приточное или вытяжное. Но в просторных комнатах рекомендуется оснастить им обе дырочки в стенах.

Источник: https://dizajn-interera.ru-land.com/novosti/vytyazhnaya-ventilyaciya-s-vyhodom-cherez-stenu-na-ulicu-ventilyaciya-s-otvodom-v-stene

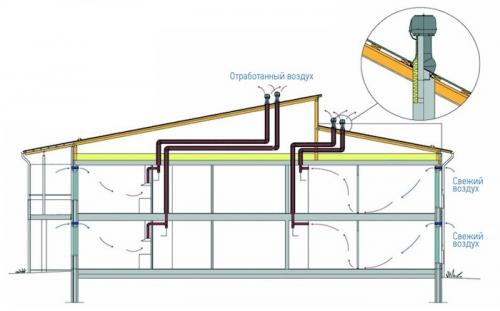

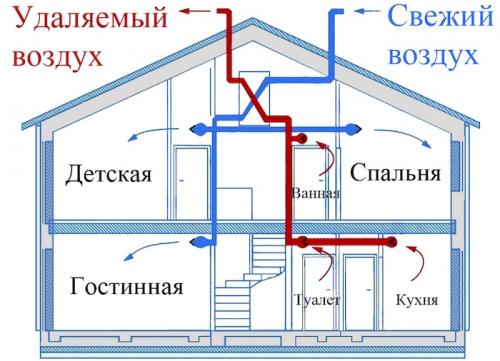

Вентиляция в частном доме через стену своими руками. Как сделать вентиляцию в частном доме своими руками

Необходимость системы вентиляции для частного дома

Обустройство вентиляции в частном доме избавляет его владельцев от таких проблем, как:

• спертый воздух, духота в помещениях;
• сырость весной и осенью;
• появление грибка, гниение конструкций дома;
• неприятные запахи на кухне, чердаке, в подвале, санузле.

Правила и нормы для расчета вентиляции

В России, по СНиП, минимально допустимой нормой вентиляции жилых помещений считается 3 м³на 1 м²метр площади. При проектировании вентиляции следует учитывать также существующие минимальные нормы воздухообмена в час для каждого отдельного помещения:

• кухни с газовой плитой — 80-100 м3;
• жилых комнат — 30 м3;
• кухни с электроплитой — 60 м3ч;
• санузла — 50 м3;

Воздух должен полностью меняться за час:

• на кухне — 5-10 раз;
• в санузле — 3-5 р;
• в жилых помещениях — 1-2 р.

Способы и формулы расчета основных параметров системы вентиляции

Перед обустройством системы вентиляции делают расчет расхода воздуха по кратности воздухообмена. Проводят его по формуле:

• L=Sxhxn.

Здесь параметры поочередно обозначают: искомый объем воздуха, площадь помещения, высоту потолков, число нужных обновлений в час по нормативам. К примеру, кратность для жилой комнаты (замена хотя бы 1-2 раза за час) 20 м²с высотой потолков 3 м будет равна минимум:

• 20х3х1=60 м³/ч.

Для расчета площади сечения воздуховодов применяют формулу:

• S= L/(3600×V).

Здесь L- нужный воздухообмен в комнате, V — скорость потока воздуха. Значение скорости в среднем берут 4 м/с.Дальнейшие расчеты зависят от того, какой тип вентиляции предполагается обустроить в доме. Подбирается или установка с требуемыми параметрами, или проводится сложный расчет протяженности вытяжной трубы, связанный с перепадом высот, аэродинамикой и пр.

Естественная и принудительная вентиляция

В зависимости от площади здания, внутри него может монтироваться естественная вентиляция или принудительная.

Особенности естественной вентиляции

Основным плюсом такой вентиляции считается дешевизна. Воздух в данном случае движется по дому естественным образом. Минусом систем этого типа считается то, что обустраиваться они могут только в небольших зданиях с малым количеством помещений.

Искусственная вентиляция

Искусственная вентиляция предполагает использование в схеме разводки оборудования, искусственным образом обеспечивающего подачу свежего воздуха и удаление использованного, а также воздуховодов. Такие системы отличаются конструктивной сложностью, но при этом считаются и наиболее эффективными.

Источник: https://dizajn-interera.ru-land.com/novosti/vytyazhnaya-ventilyaciya-s-vyhodom-cherez-stenu-na-ulicu-ventilyaciya-s-otvodom-v-stene

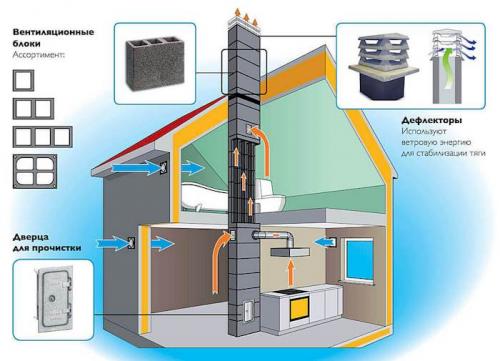

Естественная вентиляция в частном доме. Схема и принцип работы естественной системы вентиляции, ее преимущества и недостатки

Принцип работы заключается в простой схеме: воздух проникает в помещение нагревает (охлаждает) отрабатывает выходит на улицу. Природный круговорот воздушной массы используется в естественной системе вентиляции.

Через каналы, которые предусмотрены в стадии строительства, происходит движение воздуха — помещение вентилируется. Не обеспечивая приток воздуха, говорить об идеализации системы вентиляции сложно.

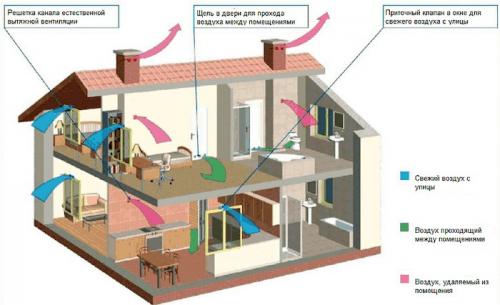

Схема естественной приточно-вытяжной вентиляции в частном доме

При обеспечении достаточного притока воздуха в помещение, отработанный состав удаляется через вытяжные отверстия естественной вентиляции из зоны наибольшего загрязнения: кухня, ванная, туалет.

Актуальные строения имеют герметичный периметр дома:

• Современные двери соответствуют нормативной базе;
• Пластиковые окна далеко ушли от вчерашних створок и ставень и т.д.

Правильная система вентиляции выполняет обязательное условие: поступательный сбалансированный приток и отток воздуха. Герметичность не позволяет идеально работать естественной системе вентиляции. Если все закупорить, процесс нарушается.

Появляются признаки недостаточной вентиляции помещения:

• Запотевание стекол;
• Жирный налет на стенах в кухне;
• Грибок на стенах в кухне и санузле;
• Повышенная влажность относительно естественного фона в зимний период.

Через систему естественной вентиляции могут проникать посторонние запахи. Причина кроется в одновременном использовании двух типов вентиляции. Иногда ставят принудительную вытяжку на кухню, где есть уже естественная вентиляция.

Ее вводят в канал, предназначенный только для естественной вентиляции. В результате происходит переизбыток воздуха. Движение превышает нормативы в десятки, сотни и тысячи раз. Такой воздух ищет ближайшие места, чтобы реализовать свой потенциал. Жильцы в своем доме ощущают всю палитру запахов, которые передаются на верхние этажи. Такая вытяжка рушит всю естественную вентиляцию.

Основное требование к устройству вентиляционных каналов – их делают во внутренних стенах, чтобы конструкция находилась всегда в тепле. Стандартное планирование жилого помещения заключается в том, чтобы организовать забор отработанного воздуха через ванну, санузел, кухню.

Канал естественной вентиляции устанавливают вровень с крышей, можно чуть выше. Допускается отклонение по нормам под углом 15^◦от конька по направлению к вентканалу.

Тяга зависит от трех факторов:

1. Высота столба. Чем выше канал естественной вентиляции, тем сильнее будет тяга;
2. Перепад плотности воздуха, которая зависит от температуры внутри и снаружи помещения. Например, на улице зимой -30^◦C, а в помещении +26^◦C, то тяга будет максимальная. Чем больше перепад температур, тем активней движение воздуха в канале. Летом при одинаковой температуре воздуха на улице и в помещении тяга отсутствует или работает, как на приток;
3. Флюгарок труба должна устанавливаться с подветренной стороны, чтобы поддувалась ветром со всех сторон. Если труба будет установлена ниже, то с одной стороны будет обдувание, с другой кровля не даст попасть ветру в вентканал.

Когда воздух проходит через верх трубы появляется разряжение, и воздух из канала вентиляции захватывается еще сильней. Чем выше разница температур и сильней ветер на улице, тем эффективней работает естественная вентиляционная система.

Чистый, но холодный воздух поступает в дом. Он имеет большую плотность, поэтому стремится уйти вниз. В то же время радиаторы создают потоки горячего воздуха. В зоне встречи двух потоков создается турбулентное движение встречного взаимообмена воздушных масс.

Отработанный воздух, который содержит в себе углекислый газ, более тяжелый, чем тот, который поступает с улицы. Углекислота имеет плотность на 20% больше обычного воздуха. Отсюда наиболее грязный воздух находится в нижней зоне. Сверху более чистый и теплый воздух.

Вытяжная вентиляция через стену на улицу. Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

• воздуховоды;
• приточные каналы;
• вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.
