Триммер бензиновый устройство и ремонт штанги. Конструкция бензокосы

Триммер бензиновый устройство и ремонт штанги. Конструкция бензокосы

Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.

Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.

• 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
• 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.

Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.

Первый запуск в начале сезона

Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).

Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.

Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:

1. Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
2. Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
3. Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
4. Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
5. Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
6. После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
7. Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.

Замена втулок в штанге триммера. Ремонт бензокос

В современном мире  ручные палки копалки и косы ,

заменяет техника . Электрическая или бензиновая.

Бензокос  существует большое количество , различных производителей

и соответственно брендовые косы стоят дорого , но и китайцы понемногу

учатся делать . Из опыта скажу , двигатели работают нормально ,

а вот остальное  , не очень . Летят головки , летят валы привода,

и всякие пластмаcсовые  штучки . Двигатели ,если нет опыта

чинить не рекомендую ,да их  обычно не чинят нужно

просто заменить  головку , поршень и цилиндр. Масло нужно лить

не по  инструкции на банке с маслом, а по инструкции в паспорте

бензокосы. Ремонт бензокос с мелкими  поломками можно

отремонтировать и в домашних условиях. Мастерские не ремонтируют

деталей приходится покупать деталь и платить за ремонт и в среднем

это обходится  от 50 и более у.е. Один из элементов бензокосы

который часто выходит из строя , это все что после двигателя.

Привод и его  части , часто вылетают валы привода , на них

изнашиваются зубья .В основном это происходит со стороны

сцепления. Диск сцепления нагревается  от двигателя ,расширяется,

вал проскальзывает и зубья стираются .Видно китайцы специально,

вал делают мягким , что бы больше покупали валы стоят примерно  30$

и плюс ремонт. За сезон в деревне можно поменять два вала.

Ремонт бензокос будем делать сами. Для это нужна будет

дрель  сверло 3,5 мм  и фартуна с тонким отрезным кругом.

Все делается просто , сначала аккуратно , отжимаем специальными

ключами шестигранниками, винты которые удерживают головку

триммера на штанге. Их там три два обжимающих и один фиксирующий ,

откручивать полностью не нужно просто отжимаем и снимаем головку.

Затем со стороны двигателя снимаем штангу , аналогично.

Вынимаем вал из штанги (перед установкой не забудьте смазать втулки

внутри штанги , в которых вращается вал. В валу со стороны где стерлись

зубья необходимо просверлить отверстие диаметром  3,5 — 4 мм , не принципиально

но нужно это сделать строго по оси , отступив от конца 20 мм .

Чтобы проделать эту процедуру ,необходимо накернить вал ,

и желательно зажать в тисках. Лучший вариант сделать это на сверлильном

станке , просверлить нужно строго перпендикулярно оси.

По диаметру необходимо подобрать штифт немного больший  чем

отверстие в валу. Длинна штифта 20 мм ,желательно штифт из  твердой стали

я использовал из дюбель- гвоздя применяемый в строительстве.

Необходимо запрессовать его в отверстие , можно вал нагреть на

горелке газа до красна и быстро вставить штифт затем окунуть в воду.

все видно на картинке рис 1, далее переходим к диску сцепления.

ремонт бензокосы

Его необходимо аккуратно снять , открутив четыре винта ,

зажать в тиски и сделать отрезным кругом пропил глубиной

10 мм ,строго по диаметру окружности, шириной 4 мм.

Пропил можно подравнять надфилем , чтобы вал со штифтом

легко заходил в отверстие и паз. Если концы  штифта сильно выступают

за габариты диска их можно обрезать фортуной.

Диск сцепления нарисован на рис 2 , с торца  куда

вставляется вал. Вал вставляется со стороны двигателя в

штангу и собирается все в обратной последовательности

разборки. В таком виде моя коса уже работает 2 года,

сосед уже купил , два вала и диск сцепления.

Вообще Вам решать , хозяин барин !!

Что не понятно . пишите отвечу  в обратной связи .

No related posts.

Ремонт муфты триммера. Первичная диагностика триммера.

На правильную работу двигателя и бензокосы в целом влияет огромное количество факторов, которые обычно связаны между собой. Если Вам не удается определить неисправность – обратитесь в проверенный сервисный центр.

Хотелось бы отметить, перед тем как приступать к разборке и серьезному ремонту, следует проверить элементарные расходные материалы. Эти «мелочи» часто влияют на работу и, возможно, ремонт триммера обойдется так сказать «малой кровью».

Свеча зажигания — отсутствие нагара, зазор электрода (0,5-0,6мм — либо согласно инструкции), хорошая искра

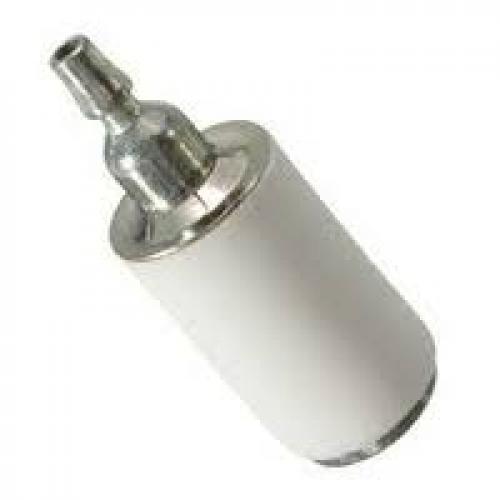

Топливный фильтр – отсутствие загрязнений, механических повреждений, хорошая пропускная способность. Периодическая замена согласно графику технического обслуживания в инструкции по эксплуатации

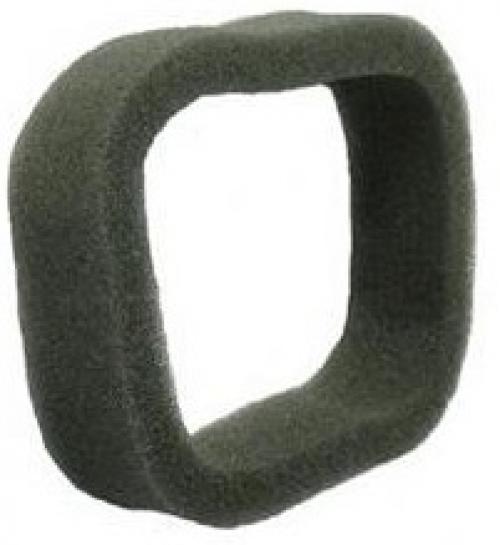

Воздушный фильтр – отсутствие опилок и загрязнений. Периодическая очистка в мыльном растворе и продувка под высоким давлением. Замена воздушного элемента согласно инструкции по экплуатации

Ознакомимся с другими возможными неисправностями:

1. Подсос воздуха в двигатель

Стоит отметить, что многие владельцы путают подсос воздуха с неисправностью карбюратора. Симптомы по дсоса воздуха в двигатель – сильное завышение оборотов, как кратковременное, так и постоянное. Либо коса просто отказывается заводиться.

Основные причины подсоса воздуха на китайском триммере:

• пропускает сальник коленвала (12*22*7мм малый) – со стороны стартера
• пропускает сальник коленвала (15*30*7мм большой) – со стороны маховика
• износ прокладок карбюратора
• трещина на адаптере карбюратора

Собственно, понять что именно из этого списка стало причиной подсоса воздуха на бензиновой косилке можно только путем детального осмотра. Откручивать, снимать и мучиться придется в любом случае, так что дальше по порядку.

Замена сальников китайского триммера.

Одной из главных причин подсоса воздуха в двигатель являются сальники коленчатого вала. Вообще эта проблема является самой распространенной на китайских триммерах и в некоторых случаях сальники начинают пропускать воздух уже в первый год службы. Всему виной некачественные резинотехнические изделия подобных косилок, ну и естественный износ тоже никто не отменял.

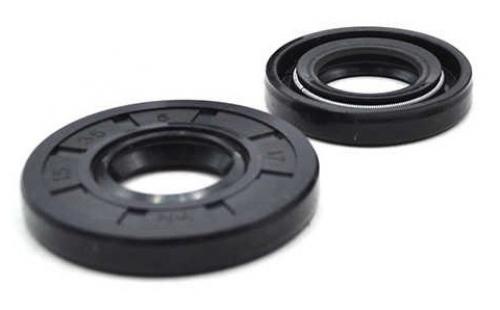

С двух сторон коленвала установлены сальники разного размера (12*22*7мм малый и 15*30*7мм большой). На сальники смело можно грешить, если он начинает «сопливить». Еще один показатель их неисправности — это плавающие обороты при работе на «горячую». Далее детально рассмотрим процесс замены.

Замена сальника китайского триммера со стороны стартера:

Выкручиваем свечу зажигания, блокируем движение поршня стопором. Снимаем стартер (п.31). Головкой на 13мм откручиваем храповик стартера (п.35). Следы бензосмеси на сальнике, свидетельствуют о его необходимой замене. Тонкой плоской отверткой (шилом, или любым похожим предметом, что есть под рукой) извлекаем старый сальник (п.36), поддеваем его отверткой со стороны коленвала и снимаем его.

На внутреннюю поверхность нового сальника перед установкой наносим небольшое количества масла (можно масло, что используем для приготовления бензосмеси)

Продуваем и обезжириваем посадочное место под сальник, равномерно устанавливаем новый сальник.

Замена сальника бензинового триммера со стороны маховика:

Выкручиваем свечу зажигания, блокируем движение поршня стопором.

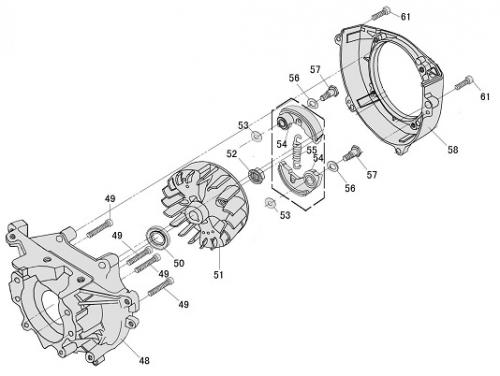

Для удобства снимаем крышку картера (п.58) открутив 4 винта (п.61)

Откручиваем 2 винта крепления сцепления (п.57) с шайбами (п.56), снимаем сцепление в сборе и шайбы под ним (п.53)

Откручиваем гайку (п.52) маховика (п.51), но не до конца. Не сильным ударом по гайке «сбиваем его с коленвала». Откручиваем гайку, снимаем маховик и шпонку. Осмотрим поверхность сальника – следы влаги, либо влажных загрязнений, потертости и прочие повреждения на нем являются сигналом к его замене.

Тонкой плоской отверткой (шилом, или любым похожим предметом, что есть под рукой) извлекаем старый сальник (п.50), поддеваем его отверткой со стороны коленвала и снимаем его.

На внутреннюю поверхность нового сальника перед установкой наносим небольшое количества масла (можно масло, что используем для приготовления бензосмеси).

Замена прокладок и адаптера карбюратора на китайском триммере:

Другой причиной подсоса воздуха может стать адаптер карбюратора.

Ремонт гибкого вала для триммера. Ремонт триммера для травы своими руками: частые причины поломок

Триммер может выйти из строя при работе в условиях повышенных нагрузок. Такая ситуация может возникнуть, когда обрабатываемый участок порос высокой травой.

Покос высокой травы

При работе на таких участках может выйти из строя двигатель, произойти поломка подшипников, а также разрушиться катушка электрокосы. При работе в дождливую погоду либо в условиях сильно тумана триммер может «сгореть» в результате образования короткого замыкания.

Поломки данного электрического прибора могут произойти и в результате частого использования. Если бытовой прибор будет использоваться в таком режиме, то после наработки определённого числа моточасов потребуется осуществлять обязательный ремонт и профилактическую настройку многих частей электрического прибора.

Ремонт кнопки запуска

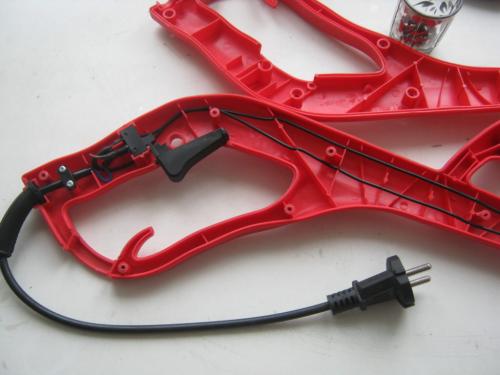

Если электрокоса не подаёт признаков жизни, то возможно произошёл обрыв электрического кабеля внутри ручки корпуса, либо неисправна кнопка включения электродвигателя.

Кнопка запуска

Для того чтобы произвести диагностику электрики потребуется разобрать ручку электроприбора. Работы выполняются в такой последовательности:

• Снимается ручка управления с рамы электрокосы.
• Ручка разбирается.

Когда доступ к внутренней части электрокосы будет обеспечен, с помощью мультиметра производят замеры сопротивления кнопки включения электротриммера. Если сопротивление отсутствует после нажатия, то эта

деталь подлежит обязательной замене. Необходимо также проверить места соединения силового кабеля с внутренней электрикой находящейся в ручке

прибора. Контакты следует проверить «на обрыв» с помощью мультиметра. Нередко такую неисправность можно определить «на глаз». После обнаружения обрыва контакта достаточно осуществить пайку повреждённого места для восстановления работы электротриммера.

При отсутствии мультиметра диагностические работы можно производить индикаторной отвёрткой. Для этой цели следует включить вилку в электрическую сеть и с помощью данного диагностического инструмента

найти «фазный провод» и проверить таким образом наличие электрического тока до кнопки включения и после. Если фазный ток будет обнаружен в другом электрическом контуре, то достаточно установить электрическую вилку наоборот в розетке, чтобы можно было осуществить правильную диагностику

неисправности триммера. Второй вариант диагностики следует производить с большой осторожностью, т. к. существует опасность поражения электрическим током во время проверки целостности проводки.

Ремонт штанги триммера. Разбор и замена штанги

Довольно часто требуется проводить ремонт штанги триммера. Она представляет собой конструкцию из таких частей:

• приводного вала из стали, имеющего на верхнем и нижнем концах многогранные либо квадратные шлицы;
• трубки из алюминия;
• пластмассовой втулки, предназначенной для поддержания централизованного положения приводного вала в трубке (чтобы не было его вибраций);
• амортизатора из резины, нужного для соединения штанги с мотором;
• руля с ручкой, используемой для управления, и стойкой, ремнем.

В некоторых моделях амортизатор имеется между рулевой стойкой и штангой. Все управляющие элементы (рычаг блокировки, выключатель зажигания, кнопка газа) располагаются на ручке.

К нижнему концу штанги подсоединяется конический угловой редуктор, но некоторые легкие модели выпускаются без него. Это связано с тем, что штанга у них имеет изогнутую форму, а валом является гибкий трос.

Как следует разобрать штангу и собрать ее затем для смазки вала либо его замены, детально покзано в

Часто происходит так, что многогранные или квадратные шлицы приводного вала «слизываются», при этом рабочий механизм не вращается либо делает это с перобуксовкой. Тогда вал меняют.

Когда появляется стук в трубке , следует разобрать штангу и проверить состояние втулки, а при необходимости провести ее замену. Как правильно собрать ручку газа на триммере, рассматривается в видео ниже.

Как смазать штангу триммера. Заслуженной популярностью пользуются бензокосы Штиль

Рис. Популярная мотокоса Штиль

Мотокосы «Штиль» различаются по классу, типу двигателя и назначению. Предназначены для ухода за небольшими участками до очистки больших территории от зарослей сорняка кустарника и молодых деревьев. В связи с этим их принято делить на классы.
К первому классу относятся любительские аппараты небольшой мощности до 1,2л.с. По конструкции любительские косы «Штиль» выпускаются с изогнутой штангой , что позволяет исключить из конструкции нижний конический редуктор, что значительно удешевляет стоимость и обслуживание. Мотокоса с изогнутой штангой предназначены для работы с режущим инструментом из лески или полимерных ножей. Их удобно использовать на садовых участках с небольшими площадями.

Второй класс относятся к универсальным агрегатам средней мощности до 2,2 л.с., предназначенных для полевых и ландшафтных работ. В таких конструкциях применяют прямой жесткий вал, который позволяет оснащать этот класс пильными стальными ножами для насадок с помощю которых можно спиливать кустарники и небольшие деревья.
Конструкция предусматривает конический обслуживаемый редуктор. Какую смазку использовать для редуктора бензокосы. Применяется специальная, под брендовым название «Штиль» или обычная российская смазка Литол.

Двигатели с 6,3 до 8 л.с предназначены для профессионального использования в лесном или садоводческом хозяйствах. Название им — кусторезы, это самые мощные мотокосы для работы на больших площадях, спиливания мелких кустарников и деревьев. В арсенале рабочего инструмента имеются пильные диски для уборки кустарников диаметром до 7см. Кусторезы оснащаются антивибрационной системой, благодаря которой работа с таким инструментом становится более комфортной. Какой смазкой смазывать редуктор бензокосы с мощными приводными механизмами, смазка редуктора бензокосы «штиль» производится специальной фирменной или смазкой «Штиль» или российского производства Литол 24.
