Дома своими руками с мансардой. Ошибки проектирования

Несмотря на то, что важность проектирования, как залога успешного строительства многократно доказана и сомнений не вызывает, и сегодня достаточное количество частников предпочитает строиться «из головы». В лучшем случае, взяв за исходник понравившуюся визуализацию из сети. Скепсис в отношении полноценных проектов, как типовых, так и индивидуальных, основан, прежде всего, на низком качестве проектирования. Мансарды же изначально ограничены определенным конструктивом – типовые решения для этих помещений просто не подходят. И когда для упрощения и ускорения работ их применяют, не особо задумываясь об удобстве жильцов, может получиться следующая ситуация.

Возможно, не самая большая проблема, но учитывая, что комфорт складывается из мелочей, а сантехникой пользуются постоянно, каждый раз сгибаться в три погибели то еще удовольствие. Еще на этапе проектирования необходимо увязывать желаемую планировку в мансарде с конструкцией крыши – чем она более пологая, тем меньше полезная площадь. Если уж профессионалы допускают ошибки, при строительстве без проекта их вероятность еще больше. И уж точно, гораздо проще внести изменения на бумаге или в графическом редакторе, чем обнаружить проблему в уже построенном доме.

Также, при выборе проекта с мансардой, стоит понимать, что «из воздуха» дополнительная площадь не образуется и расходы на правильное утепление и отделку будут весомыми.

danestr

Участник FORUMHOUSE

…Хорошо сделанная мансарда будет дороже в чистовой отделке, проверил на себе…

Мансарда – это возможность платить налоги с полутора этажей как с одноэтажного дома, но не способ сэкономить непосредственно на строительстве. Еще на этапе проектирования стоит тщательно просчитать смету и если бюджет «трещит по швам», отдать предпочтение упрощенному варианту.

Старый мастер

Участник FORUMHOUSE

Из своего опыта – проект одноэтажного дома без мансарды в строительстве дешевле, быстрее, практичнее.

При строительстве без проекта, что в двухэтажных домах, что в домах с мансардой самая распространенная проблема – лестница. Вернее, отсутствие под нее достаточного пространства, зачастую, проемы закладывают слишком маленькие, и вписать в них безопасную и удобную конструкцию потом практически невозможно. И хотя есть компромиссные решения, лучше заложить «правильную» лестницу сразу.

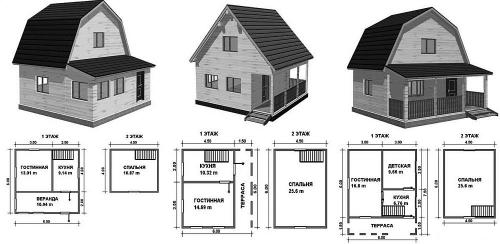

Мансарда каркасного дома своими руками. Проекты каркасных домов с мансардой

Разберемся в основных преимуществах каркасного домостроения.

Низкая стоимость работ. На сегодняшний день технология каркасного возведения зданий является самой доступной в финансовом плане, даже с учетом стоимости укладки фундамента и отделочных работ. Поэтому каркасные дома довольно распространены во всем мире;
Минимальные временные затраты на проектировку и непосредственное строительство здания. В среднем одноэтажный каркасный дом 6х6 с мансардой, при условии того, что в проекте задействовано три человека, возводится за месяц. При возведении фундамента и проведении отделочных работ каркасный дом будет готов за 1,5-2 месяца;
Каркасный дом не требует дополнительных затрат на обслуживание;
Ограждающие конструкции отличаются низкой теплопроводностью;
Коммуникации можно прокладывать внутри стен, причем для этих работ не потребуется специального оборудования;
Фундамент имеет облегченную конструкцию, при этом он прекрасно справляется со своими задачами;
Планировка и устройство каркасного дома с мансардой может проводиться самостоятельно, главное произвести правильные расчеты нагрузки на фундамент;
Дом экологически безопасен;
Дом устойчив к температурным перепадам, за счет этого каркасный дом с мансардой можно использовать в определенные сезоны. Нет необходимости поддерживать определенную температуру в периоды отсутствия жильцов;
Благодаря облегченной конструкции, каркасный дом способен справляться с сейсмической нагрузкой в размере 9 баллов;
Нет необходимости в аренде тяжелой строительной техники, возвести каркас рабочие смогут собственноручно;
Легкий доступ к содержимому стен и перекрытию, пригодится в случае необходимости замены коммуникаций либо утеплителя.
Каркасный дом с мансардой своими руками готов похвастаться быстрым демонтажем. В случае необходимости каркас легко разбирается и перевозится на новое место;
Стены имеют малую толщину, поэтому они практически не влияют на внутренний метраж помещения.

Мансарда своими руками в частном доме. Видео: переделка половины старой крыши в мансарду — облегчённый способ

Переделка крыши под мансарду — сравнительно дешёвый способ увеличения жилой площади. В частном доме обычно ставится скатная крыша, поэтому можно сделать своими руками дополнительную просторную и светлую комнату.

Внутренняя обшивка деревом делает мансарду тёплой и светлой

А если дом достаточно большой по протяжённости, тогда мансарда может превратиться в настоящий этаж: с несколькими комнатами и даже балконом.

Большая мансарда позволяет поделить площадь на разные жилые зоны

Преимущества создания мансарды:

возможность устройства одной или нескольких новых жилых комнат;
Мансарду с низкими потолками под двускатной крышей удобнее всего обставить низкими лежаками
небольшие затраты по сравнению с возведением полноценного этажа или боковой пристройки к дому;
обновление внешнего облика здания;
Дом со строящейся мансардой всегда привлекает взгляды прохожих и заинтересовывает в конечном результате
возможность наблюдать красивый вид из окна мансарды.
Через окна в мансарде проходит много солнечного света, освещая помещение весь день

Однако есть у этого решения и определённые недостатки, которые тоже надо учитывать:

необходимость утепления и звукоизоляции потолка и новой крыши, установки нескольких стеклопакетов;
сложность проведения дополнительного отопления и освещения в верхнюю часть старого дома — придётся объединить с домашней проводкой или использовать автономное подключение;
Для обогрева мансарды с выходом на балкон можно использовать печку-буржуйку
планировка части домашнего пространства под лестницу, выходящую на мансарду;
Лестницу, ведущую на мансарду, для безопасности обязательно ограждают
необходимость приобретения специальной мебели под наклонную крышу или покупки приземистых моделей: невысоких шкафов, диванов и столов.
Невысокая мебель лучше всего подходит для интерьера мансарды

Наличие наклонных стен делает комнату необычной и романтичной, но при таком решении придётся более ответственно подходить к разработке дизайна. Можно изготовить мебель для наклонной надстройки самостоятельно или собрать единый комплекс из уже имеющихся разноуровневых моделей, покрасив все одним цветом.

Мебель, повторяющую наклон мансарды, можно изготовить самостоятельно

Итак, основным недостатком переделывания чердачного помещения под мансарду является необходимость вкладывания средств, но оно того стоит.

Строительство мансарды обойдётся намного дешевле, чем создание дополнительного этажа, независимо от того, какие материалы будут использоваться для возведения стен. Ведь для их создания потребуется основной материал, утеплитель и отделка, тогда как для мансардной надстройки нужен лишь кровельный утеплитель и новая стропильная система.

Надстройка делается симметричной или асимметричной формы. Внутренние стены проектируются как наклонными, так и вертикальными.

Изучив схемы одноуровневых мансард с разными типами крыши, легче определиться с выбором при планировании

Переделка чердака под мансарду не требует демонтажа всех существующих конструкций. Но необходимо убедиться в надёжности потолочного перекрытия: проверить его состояние, усилить деревянными или металлическими балками, обшить новой доской. Тогда оно сможет выдержать вес мебели и людей.

Для частого подъёма на мансарду потребуется сделать удобную лестницу, предусмотреть установку вентиляции, естественного и искусственного освещения, выполнить внутреннюю отделку — всё это позволит создать уютное и комфортное помещение.

Надстройка с наклонной крышей, оформленная в светлых тонах, визуально увеличивает пространство, а цветовые пятна добавляют яркости интерьеру

При постройке мансардного этажа должны соблюдаться следующие условия:

стропила изготавливаются из клеенного бруса толщиной не меньше 250 мм, чтобы можно было уложить необходимое количество утеплителя;
для утепления используется вспененный полистирол из-за небольшого веса и высоких теплоизоляционных характеристик;
между теплоизоляцией и кровельным материалом оставляется зазор, чтобы обеспечить естественную вентиляцию;
обязательно укладывается гидро- и звукоизоляционный слой.

Переделка крыши под мансарду своими руками

Во время строительства дома обычно не хватает средств, поэтому многие отказываются от возведения второго этажа. Или может возникнуть другая ситуация, когда вместе с участком приобретается старый одноэтажный домик малой площади. В обоих случаях есть доступный вариант увеличения места для проживания — перестройка чердачного помещения в мансарду своими руками.

Создание проекта

Перед началом работ нужно составить план и разработать проект с точными чертежами. Правильный расчёт позволит получить уютное, прочное и надёжное помещение. Можно выполнить все расчёты самостоятельно или доверить это специалистам.

Каркасный дом с мансардой своими руками. Как сделать фундамент под каркасный дом своими руками

Деревянный каркасный дом с мансардой без подвала, утепленный минеральной ватой, — довольно легкое сооружение. При таком весе конструкции можно применить морозоустойчивый фундамент мелкого заложения.

Перед тем как сделать фундамент под каркасный дом, на площадке, предназначенной под застройку, снимают растительный слой грунта и размечают положение продольных и поперечных стен. Затем отрывают траншеи для устройства противопучинной подушки и вводов водопровода и канализации.

Подушку под заливку фундамента для каркасного дома своими руками засыпают песком с тщательным уплотнением. Последний слой толщиной около 20 см засыпают смесью гравия с песком в соотношении 3:2.

После укладки труб инженерных коммуникаций их засыпают песком слоями толщиной 10—15 см с тщательным трамбованием. При необходимости укладывают дренажные трубы в слой гравия за внешним контуром фундамента с уклоном в сторону водоотвода. После этого можно приступать к установке опалубки для заливки фундамента.

Сечение лент фундамента и сортамент арматуры для строительства каркасного дома с мансардой рассчитывают в соответствии с весом будущей постройки и конфигурацией ее основания.

Затем устанавливают арматуру, заливают бетон и через несколько дней, когда он наберет необходимую прочность, снимают щиты опалубки.

Наружные поверхности и верхний обрез фундамента защищают гидроизоляцией и засыпают пазухи песком или каким-либо другим непучинистым грунтом.

Далее вы узнаете, как правильно собирать каркас дома с мансардой.

Как построить мансарду своими руками. Пример, как рассчитывать мансарду

На

Перед началом строительства мансарды своими руками понадобится сделать чертёж. Если вы не владеете, например, программой AutoCad, можно сделать это от руки. Важно, чтобы вы наглядно видели проекцию вашей мансарды спереди, сбоку и её вид сверху.

Для начала обозначьте несущие стены вашего дома на виде спереди (глядя на фронтон здания).

Итак, допустим, имеется дом с такими исходными параметрами:

Три несущих стены из газобетона толщиной по 300мм.
Расстояние между стенами – 4м.
Балки перекрытия первого этажа уложены с выпуском карниза по 50см.
Поскольку максимальная длина деревянной балки – 6м, то эта величина и взята за основу ширины перекрытия мансарды. Исходя из этого, получаем чертёж двускатной ломаной крыши.
Высота от перекрытия до балки – 2660мм.
Длина бокового и верхнего стропил (изломов крыши) – по 3300мм. Когда эти величины одинаковы, то, помимо того, что это гармонично смотрится, легче будет рассчитать площадь кровельного покрытия.
Угол наклона бокового стропила – 60°, верхнего – 25°.
Толщина балки перекрытия – 250мм, балок стропил – 200мм.
Поставлены вертикальные стойки по 150мм, на которые уложен обвязочный брус, а к нему крепится балка перекрытия мансарды, боковое и верхнее стропила.
Общая высота крыши получается 4260мм, а высота жилого пространства – 2250мм. По нормам, это допустимая высота потолка для помещений для временного пребывания, то есть, спален, детских.

По сути, мансарда – это рама, состоящая из нескольких стоек, балок и стропил.

Если длина поперечного перекрытия превышает 6м, и, соответственно, одной балкой не обойтись, то верхняя часть мансарды может быть выполнена в виде фермы со стойкой, шпренгелем и дополнительной стойкой. В боковой части тоже могут быть установлены шпренгели, которые распирают стропила. В данном случае в этих деталях нет необходимости.

При расчётах у вас обязательно под рукой должен быть свод правил и таблиц по техническим нормам строительства, который называется «Нагрузки и воздействия». В нём приведены не только общие положения, но и формулы с коэффициентами, например, таяния, сноса снега и неравномерностью его распределения по площади кровли.

Рассчитывая, как построить мансарду, необходимо помнить, что на неё действует сразу 4 вида нагрузок:

собственный вес (его сравнительно легко высчитать, зная, какой пирог утепления будет в перекрытии и стропилах)
давление на перекрытия находящихся внутри людей, мебели и т. д.
снеговая нагрузка на скат меньше 30° равна 1,52кПа; если скат круче 60°, то на него такой нагрузки не приходится
ветровая, которая действует равномерно на все стропила с ветреной стороны, а с подветренной в это время происходит отсос, «отрывающий» как верхнее, так и боковое стропила.

Также отрывная сила стропил особенно действует, когда ветер дует во фронтон здания. Эти нагрузки высчитываются по формулам, используя соответствующий аэродинамический коэффициент.

Каркасный дом 6 на 8 с мансардой своими руками. Новичкам: каркасный домик 6х4 своими руками за 1 сезон! (40 фото)

Вот такая кучка начального материала. Это 9 бетонных блоков, 4 куба леса — в основном 6 метровые доски 5×10, но есть и 10×10 и три 10×15 — для основания. Есть обычные обрезные доски. Завезли 28 апреля

Начали утром 29 апреля. Вырыли ямки под блоки, насыпали туда песку и поставили туда бетонные блоки. На блоки положили основания.

Участок конечно с уклоном, поэтому для соблюдения горизонталей некоторые блоки искусственно увеличиваем в высоту вот таким нехитрым способом.

Все балки основания уложены на блоки, сверху набиты доски 5×10 — это нижние лаги черного пола. Все стороны, включая диагонали выровнены по уровню.

На лаги положили прибили и отторцевали доски чернового пола. По идее их надо было снизу обработать, например, отработкой. Но мы этого не сделали по причине ее отсутствия.

Поверх досок черного пола мы расстелили гидроизоляцию (в нашем случае — Изоспан D). На нее, в соответствии с чертежом, расставили на определенном расстоянии лаги белого пола — они ставятся на торец. Поверх лаг по краям прибили доски т.н. нижней обвязки. Лаги белого пола принимают на себя основную нагрузку веса дома (и передают ее основанию).

По углам нижней обвязки поставили угловые столбы 10×10, выровняли их по отвесу и зафиксировали временными укосинами. Сверху на них положили балки верхней обвязки. Потом между верхней и нижней обвязкой начали вставлять стойки стен — аккурат поверх лаг белого пола.

К концу первого дня строительства мы поставили все стойки, и положили на верх лаги для пола второго этажа. Чтобы дом не шатался укрепили уго по углам вот такими укосинами. Можно было еще вставить парочку таких в центре каждой «длинной» стороне стены для надежности…

На второй день стройки (30 апреля) мы накидали досок на лаги второго этажа (будущий пол 2-го этажа) и полдня провели в изготовлении стропильных ног (на фото прислонены сзади дома).

После этого поднимали их с помощью 2-х человек, на 2-м этаже их принимали еще двое, ставили на концы лаг и держали. Третий человек устанавливал стопило по отвесу и прибивал временными укосинами к…

чему угодно (доски пола, стены).

К концу второго дня каркас был полностью готов. Стропила установлены и закреплены между собой и домом укосинами.

Видно что все несущие элементы выровнены по нижним лагам — стойки, верхние лаги, стропила.

Начал крыть гидроизоляцию (Изоспан D) на стропила, прижимая ее к стропилам тонкими планками. Поверх планок начал набивать обрешетку. Чтобы получилось 7 метров (выносы по 50 см по бокам) пришлось класть по два куска — 5 и 2м.

Стыки досок шли вверх по крыше в шахматном порядке (1-ая «обрешетина» — стык слева, 2-ая — стык справа и т.д.).

Расстояние между обрешетинами выставил сначала наобум, и только потом узнал о специальных размерах для кровли типа металлочерепица.

Вот так оно было в начале.

… и так оно стало в конце. На обрешетку потребовалось 2 дня работы. 2 июня я привез кровлю — металлочерепицу. Вез на двух легковых машинах (по 150 кг на крышу).

Каркасный дом своими руками. Как быстро и недорого построить каркасный дом своими руками

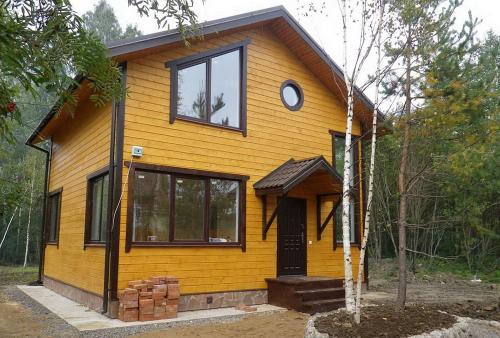

Каркасный дом – это прекрасная возможность обзавестись собственным комфортным жильем за приемлемые деньги и в короткий срок. Но чтобы первый сильный ветер или пучение грунта не сложили его как карточный домик, необходимо знать четкую последовательность выполнения работ и некоторые секреты каркасного строительства. Приводим пошаговую инструкцию, как правильно.

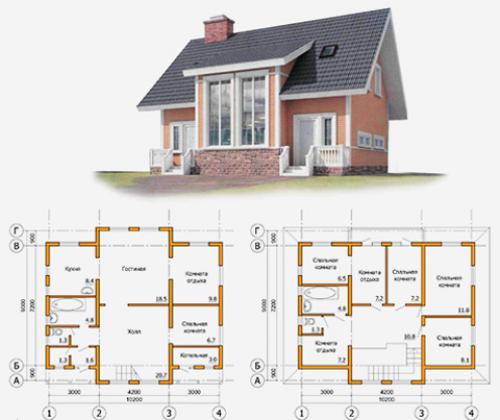

Дизайн-проект и чертеж дома

Существенно сократить сроки строительства, избежать многих ошибок и уменьшить расход материалов вам поможет дизайн-. Но это не только проработка интерьера комнат. Дизайн-проект включает в себя и чертежи . Для фундамента, стропильной системы и каркаса стен они просто необходимы.

Чертежи помогают рассчитать расход строительных материалов и нагрузку на конструктивные элементы. В них отражены размеры всех деталей и узлов, их пропорции и способы соединения, разводка инженерных коммуникаций.

Для разработки дизайн-проекта и чертежей вы можете обратиться к профессиональным проектировщикам или попробовать освоить специализированные программы. Для примера: ArchiCAD, Arcon, WoodEngine, CadWork. Однако учтите, что некоторые программы требуют покупки лицензионного ключа и время на освоение.

Укладка фундамента под каркасный дом

Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

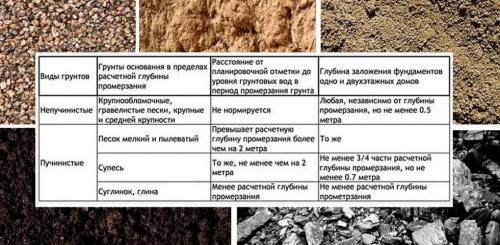

Анализ грунта на участке под строительство

Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный илиглубокого заложения.

Сделать правильный выбор поможет анализ земли , взятой со строительного участка. Что он поможет определить:

Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.

Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.

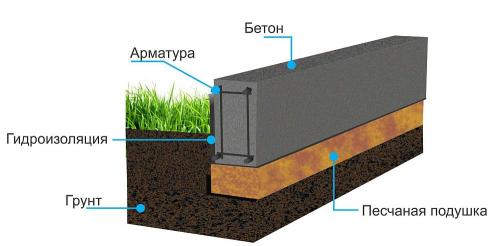

Особенности ленточного фундамента

Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.

Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.

Последовательность возведения ленточного фундамента:

Рытье траншеи и укладка песчаной подушки на ее дно.
Гидроизоляция стенок траншеи.
Монтаж деревянной опалубки.
Сборка и установка армирующей сетки.
Заливка опалубки бетоном и его уплотнение.

Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.

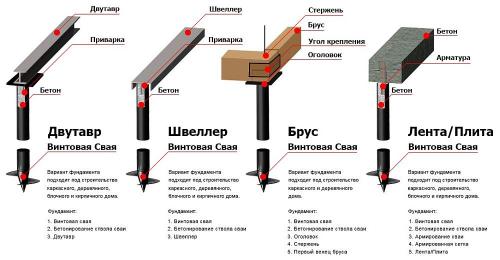

Свайно-винтовой фундамент – простое и доступное основание для дома

Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.

Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

Укладка столбчатого фундамента

Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.

Работы выполняют пошагово:

По выбранному периметру в земле бурят круглые скважины.
В них устанавливают связанный из арматуры металлический каркас.
Опускают в скважины опалубку из обсадных труб.
Обрезают надземные элементы по одному уровню.
Заливают скважины бетоном и уплотняют его.

Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.

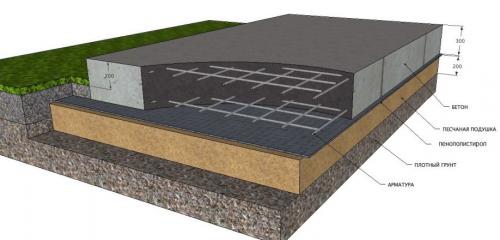

Плитный фундамент – когда немалые вложения оправдывают себя

Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.

Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.
