Смотровые колодцы для дренажа. Назначение смотровых колодцев

05.01.2020 в 03:47

Смотровые колодцы для дренажа. Назначение смотровых колодцев

Смотровой или ревизионный дренажный колодец предназначается для проведения таких работ:

  • выполнение плановых осмотров системы канализации;
  • контролирование состояния трубопровода;
  • периодическая прочистка труб;
  • осуществление ремонта.

Смотровые колодцы для дренажа. Назначение смотровых колодцев

Ревизионный колодец для канализации обустраивают в тех местах, где имеется большая вероятность, что произойдет заиливание или загрязнение труб. Его размеры подбирают с учетом особенностей коммуникаций отвода канализационных стоков. Для небольших трубопроводов создают смотровые колодцы, имеющие диаметр от 34 до 46 сантиметров.

Там, где крупные водосточные системы, их оборудуют ревизионными колодцами для дренажа с внутренним диаметром до 150 сантиметров. Некоторые из таких емкостей для удобства спуска в них оснащают ступенями. В большом колодце может без проблем разместиться взрослый человек, которому необходимо произвести работы, связанные с очисткой или ремонтом труб.

Прочистку выполняют путем промывания водной струей, находящейся под давлением. Одной из разновидностей ревизионных колодцев считаются поворотные устройства – их создают в местах угловых стыковок труб для быстрой прочистки канализации. Нет потребности в их установке на каждом повороте трубопроводов, обычно это делают через один угол.

При обустройстве поворотных смотровых объектов следует принимать во внимание особенность дренажной системы и размещать их так, чтобы к ним можно было подводить все крестовые или угловые участки магистрали.

Источник: https://milyj-dom.ru-land.com/novosti/smotrovye-kolodcy-prednaznachenie-smotrovyh-kolodcev

Ревизионный колодец для дренажа. Виды дренажных колодцев

Существует несколько вариантов исполнения дренажных колодцев, каждый из которых выполняет определенные задачи. Рассмотрим эти виды более подробно:

1. Смотровой (инспекционный) колодец . Его предназначением является осмотр и прочистка засорившихся труб. Для сбора воды такие сооружения не предназначены. Смотровые колодцы для дренажа небольшого диаметра (до 46 см) служат для промывки трубопроводов, в то время как более габаритные изделия диаметром 0,9-2 м позволяют спускаться внутрь людям для проведения прочистных мероприятий. Инспекционные колодцы устанавливаются в местах соединений труб, а также на очень длинных прямолинейных участках дренажного трубопровода.

Часто используются поворотные ревизионные колодцы, устанавливаемые на пересечении нескольких дренажных труб, в угловых точках, а также на поворотах трубопроводов.

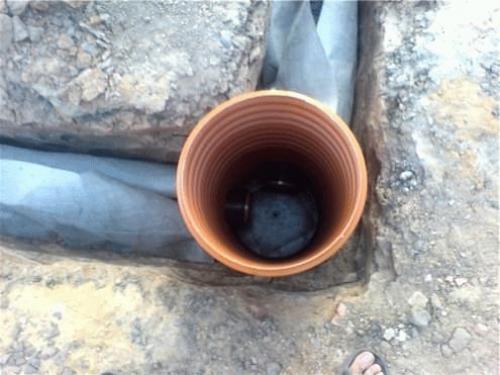

Смотровые колодцы для дренажа. Назначение смотровых колодцев 01На фото поворотный инспекционный колодец из пластика

2. Коллекторный (накопительный) колодец . Устанавливается, когда почва на участке глинистая, не способная впитывать большое количество влаги. Применяется также в случаях, когда невозможно сбрасывать лишнюю влагу за пределы участка. Устройство дренажного колодца предполагает поступление в него воды из дренажной системы с последующим ее расходованием для всевозможных хозяйственных нужд. Такие колодцы являются герметичными. На участке может находиться несколько подобных сооружений. Если колодец представлен в единственном числе, в него подводится одновременно несколько дренажных труб.

Диаметры пластиковых труб для изготовления таких колодцев начинаются от 57 см. Чем более глубоким будет резервуар, тем медленнее он будет наполняться, а устанавливается он в самой низкой точке участка, ниже прохождения дренажных труб.

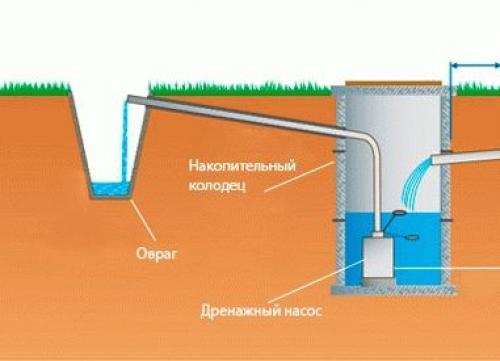

Смотровые колодцы для дренажа. Назначение смотровых колодцев 02Устройство дренажного колодца с насосом

3. Поглотительный (фильтрующий) колодец . Его применение целесообразно в случае, когда вывести дренажные воды за пределы участка или в центральную канализационную систему не представляется возможным.

Совет: Используйте такой вид колодцев, если общий объем стоков на вашем участке не слишком большой (до 1 кубометра в сутки).

Поглотительный колодец для дренажа обычно имеет глубину более 2 метров . На дно сооружения засыпается слой битого кирпича, шлака или гравия толщиной около 30 см, которые способствуют всасыванию воды в грунт. Верхняя часть колодца накрывается геотекстилем, поверх которого насыпается слой грунта.

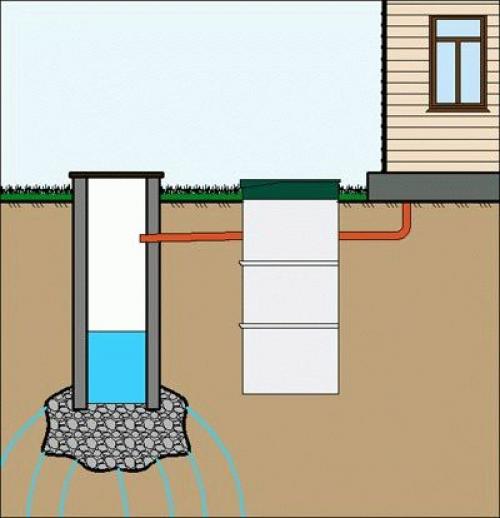

Смотровые колодцы для дренажа. Назначение смотровых колодцев 03Колодцы поглотительного типа часто устраиваются в качестве последней ступени очистки стоков после септика

Применение фильтрующего колодца оправдано на песчаных и супесчаных грунтах , имеющих высокую поглотительную способность.

Совет: Если стены поглотительного колодца имеют щели, рекомендуется проложить на них слой геотекстиля, который будет фильтровать проникающую через них воду.

Накопительный колодец

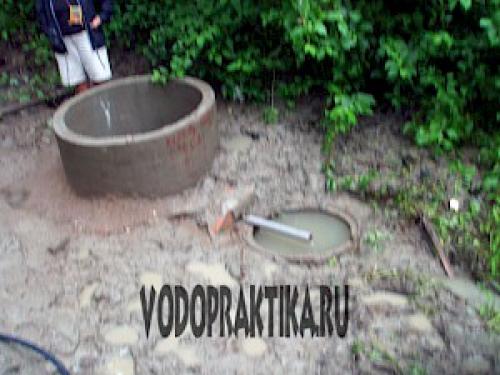

Смотровые колодцы для дренажа. Назначение смотровых колодцев 04Смотровые колодцы для дренажа. Назначение смотровых колодцев 05

На территории Ленинградской области существуют районы, в которых отсутствует полноценный водоносный слой на который можно выкопать колодец. Бурить скважину не выгодно или слишком дорого. Спрашивается: “Что делать? где взять воду?”. Частичным выходом из сложившийся ситуации может стать сооружение накопительного колодца. Вода будет, но в ограниченном количестве, её хватит на полив, мытьё посуды, помывку в бане. Наполняемость колодца имеет сезонный характер, весной-осенью воды будет больше чем зимой. Накопительный колодец собирает дождевую и грунтовую воду. В нашей практике были случаи, когда колодец накопитель собирал воду с крыши дома.

Устройство накопительного колодца
Классический колодец накопитель строиться в глинистых грунтах. Устройство колодца накопителя начинается с выбора места. Лучше всего копать в низине участка, чтобы поверхностная вода стекала в колодец. Колодец накопитель копается на глубину 2,7-6,3 метра это 3-7 колец КС 10-9. Копка котлована выполняется открытым способом. На дне котлована копаются углубления (карманы), которые засыпаются песком или гравием. Копка карманов необходима для того, чтобы вода попадала в колодец, а не стояла за внешними стенками колец. Далее производится монтаж колодезной шахты. Железобетонные кольца скобируются, заделка швов не обязательна, но для увеличения качества воды верхний шов или два лучше заделать. Между котлованом и шахтой колодца образуется зазор, который обязательно засыпается песком или отсевом. Песок выполняет роль фильтра, через который вода стекает в колодец. При низким требованиям к качеству воды колодец можно обсыпать мелким гравием. Для лучшего сбора поверхностной воды вокруг верхнего кольца копается “звездочка”, которая засыпается песком. Качество воды в накопительном колодце скорее всего будет не питьевым, но пригодным для хозяйственно-бытовых нужд.

Дренажный колодец политэк. Трубы с перфорацией

Внимание! Продажа нашей продукции осуществляется только юридическим лицам за безналичный расчет

При строительстве дома или других построек, а также в стремлении получить хороший урожай, в первую очередь на участке следует проложить дренажные трубы. Это система коммуникаций, которая закладывается ниже поверхности почвы и предназначена для отведения грунтовых вод за пределы участка в специальный колодец или в канаву. Благодаря данному решению можно избежать подтопления подвалов и погребов, загнивания корней насаждений и регулярного образования луж.

Заводы компании «Политэк» осуществляют производство дренажных труб из полиэтилена в двух исполнениях: без перфорации и с перфорацией. Перед укладкой в землю перфорированные трубы могут дополнительно оборачиваться фильтрующей геотканью. Если используется фильтр из геоткани, то отмечается более высокая степень эффективности функционирования системы, так как специальный материал задерживает крупные и мелкие частицы загрязнений, песок, что, значительно снижает вероятность скорого заиливания трубопровода изнутри.

Преимущества дренажных труб из полиэтилена от производителя «Политек»:

- Повышенная степень выносливости за счет ребер жесткости, которые обеспечивают равномерное распределение оказываемой на трубопровод нагрузки.
- Длительный срок эксплуатации (50 – 60 лет – в 3 раза больше, чем у аналогичных систем из асбестоцемента или керамики) без признаков внешних деформаций и потери изделием своих основных свойств.
- Высокая степень устойчивости к воздействию агрессивных веществ, находящихся в почве, а также стойкость к образованию коррозии.
- Малый вес, что позволяет самостоятельно справиться с задачей по монтажу дренажного трубопровода.
- Наличие защитного фильтрующего материала повышается эффективность функционирования дренажной системы.
-- Купить трубы для дренажа можно оптом по доступной цене - вы получаете полиэтиленовые дренажные трубы от производителя.
- Низкие трудозатраты и финансовые расходы на монтаж дренажной системы, отсутствие необходимости использовать высококвалифицированных специалистов.

О преимуществах труб из полиэтилена, подборе их размеров и методах расчета трубопроводов предлагаем прочитать здесь .

Получить необходимую консультацию как купить дренажные трубы оптом и уточнить условия отгрузки вы можете по телефонам, указанным на сайте, или воспользоваться специальной формой « Заказать звонок ».

Пластиковый колодец с дном. Колодцы пластиковые дренажные, канализационные

колодец пластиковый 300 мм, 400 мм, 500 мм, 600 мм, 800 мм (шахта)

колодец пластиковый 300, 400, 500, 600, 800 мм (размер колодца по внутреннему диаметру id) производится из шахтной трубы длиной 6 м.
По заказу покупателя шахта 300 мм, 400 мм, 500 мм режется кратно 0,5 метрам ,
шахта 600 мм, 800 мм - кратно 1 метру. .
Внешний видАртикулНаименованиеЕд. изм. Розничная цена с НДС
К 300.ш Колодец пластиковый 300/340 мм
шахта 1м, 1.5м, 2м до 6м (кратно 1м)
м1140р.
К 315.ш Колодец пластиковый 315/368 мм
шахта 1м, 1.5м, 2м до 6м (кратно 1м)
м1300р.
К 400.ш Колодец пластиковый 400/460 мм
шахта 1м, 1.5м, 2м до 6м (кратно 1м)
м1840р.
К 500.ш Колодец пластиковый 500/575 мм
шахта 1м, 1.5м, 2м до 6м (кратно 1м)
м2640р.
К 600.ш Колодец пластиковый 600/695 мм
шахта 1м, 1.5м, 2м до 6м (кратно 1м)
м3940р.
К 800.ш Колодец пластиковый 800/923 мм
шахта от 1м до 6м (кратно 1м)
м7500р.

Люки для колодцев пластиковых 300 мм, 400 мм, 500 мм, 600 мм

Внешний видАртикулНаименованиеЕд. изм. Розничная цена с НДС
К 300.л Люк легкий 300 мм , цвет черный шт350р.
К 400.л Люк легкий 400 мм , цвет черный шт500р.
К 500.л Люк легкий 500 мм , цвет черный шт700р.
К 600.л Люк легкий 600 мм , цвет черный шт900р.

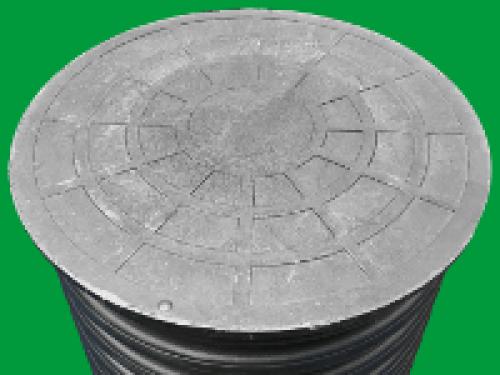

Смотровые колодцы для дренажа. Назначение смотровых колодцев 06К 300.лп Крышка полимерпесчаная 300 мм ,
цвет черный
шт350р.

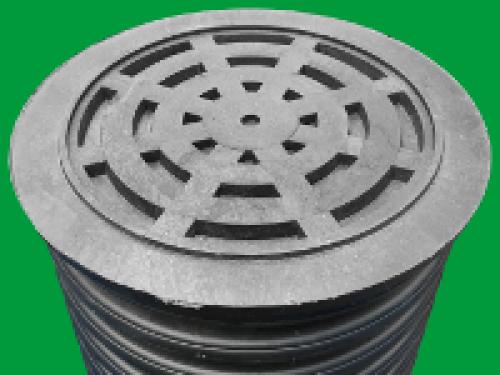

Смотровые колодцы для дренажа. Назначение смотровых колодцев 07К 300.лд Крышка-дождеприемник полимерпесчаная 300 мм ,
цвет черный
шт350р.

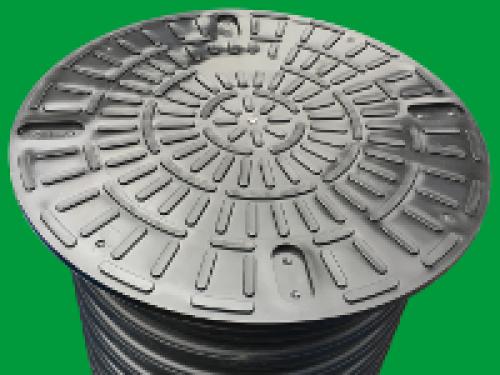

Смотровые колодцы для дренажа. Назначение смотровых колодцев 08К 300.уч Люк универсальный ПП 300-315 мм, цвет черный шт320р.

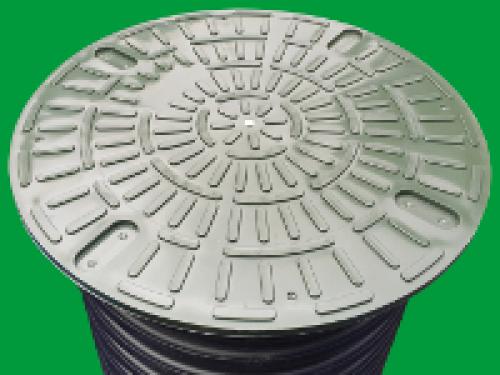

Смотровые колодцы для дренажа. Назначение смотровых колодцев 09К 300.уз Люк универсальный ПП 300-315 мм, цвет зеленый шт320р.
К 400.лз Люк полимерпесчаный 400 мм ,
цвет зеленый
шт850р.

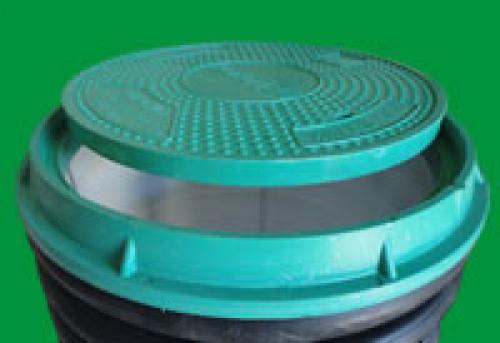

Смотровые колодцы для дренажа. Назначение смотровых колодцев 10КЛ 625.с * Люк пластиковый с основанием Д625/700мм, высота 65мм, садовый, нагрузка до 0.5т , цвет зеленый шт
КЛ 625 * Люк металлополимерный с основанием Д625/700мм, высота 65мм, нагрузка до 3.0т , цвет черный , зеленый , коричневый шт
35188-80 ** Люк пластиковый ГОСТ 3634-99 Д610/800мм, высота 100мм, нагрузка до 0.5т , цвет черный шт2300р.
35188-82 ** Люк пластиковый ГОСТ 3634-99 Д610/800мм, высота 100мм, нагрузка до 0.5т , цвет зеленый шт2500р.
35188-84 ** Люк пластиковый ГОСТ 3634-99 Д610/800мм, высота 100мм, нагрузка до 0.5т , цвет серый шт2500р.

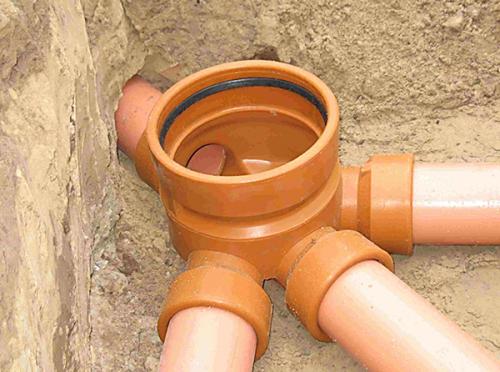

Смотровой колодец. Предназначение смотровых колодцев

Смотровой колодец. Предназначение смотровых колодцев

Резервуары, которые монтируются на канализационных системы применяются для возможности выполнения некоторых процедур, способствующих определению состава жидкости, и для других целей, указанных ниже:

  • Контроль за участком, где трубная конструкция поворачивает, присутствует ответвление, либо пересечение. В любой системе есть прямые участки, на которых с двух концов оборудуются колодцы для возможности обеспечения постоянного доступа к трубе при необходимости выполнения плановых мероприятий по очистке. Муфты и фланцы устанавливаются на участках с поворотами и различными ответвлениями, в которых наиболее часто возникают протечки различной степени интенсивности;
  • Обеспечивается доступ к участкам с установленной регулировочной арматурой или разнообразными запорными механизмами;
  • Участки размещения насосных станций. Нередко на участках, где устанавливаются разветвления и пересечения присутствует арматура для возможности регулировки интенсивности потоков воды в системе. Для доступа к такой арматуре необходимо оборудовать колодец;
  • Места расположения насосных станций, установленные приборы учета, разнообразное оборудование. Просто на линии могут быть установлены отдельные разновидности механизмов и приспособлений, для их эксплуатации оборудуются специальные резервуары;
  • Колодцы устанавливаются для возможности обеспечения планового слива стоков на участке водопровода в случае возникновения аварийной ситуации;
  • В автономных системах колодцы нередко служат источником питьевой воды или выполняют функцию кессона, расположенного над устьем пробуренной скважины;
  • Резервуары инспекционного предназначения монтируются на участках введения в здание либо преодоления препятствий, возникших на пути водопроводной системы.
