Фундамент ленточный своими руками. Пошаговая инструкция по строительству ленточного фундамента своими руками + основные ошибки при монтаже

Требования, предъявляемые к фундаменту, весьма высоки.

Прочность и надежность основания относятся к основным, но не единственным задачам, возлагаемым на опорные конструкции.

Ленточный фундамент способен выполнять свои функции в различных условиях, что подтверждено многовековыми исследованиями.

Высокая популярность ленты обусловлена оптимальным сочетанием несущей способности и экономичности, простоты и долговечности.

Основным достоинством считается возможность самостоятельного возведения.

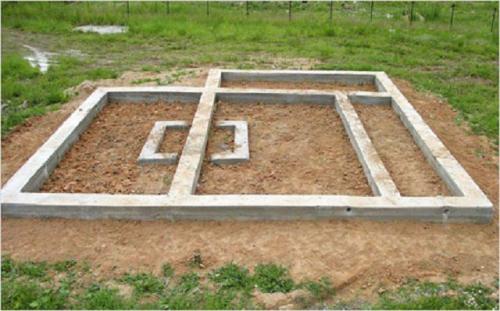

Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.

Существуют следующие разновидности ленточного фундамента :

Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.
Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.

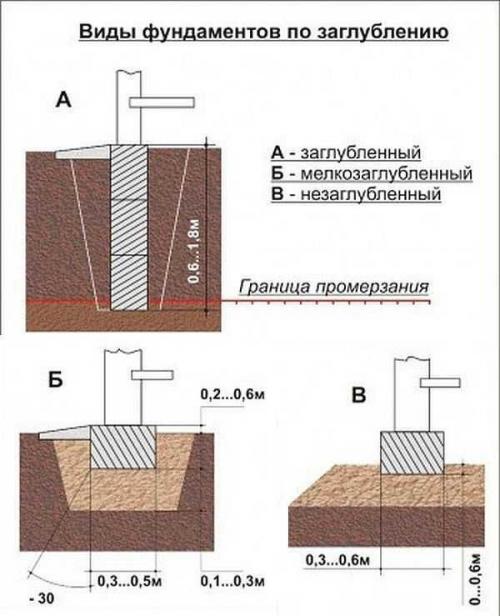

Кроме того, существуют разновидности по :

Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.

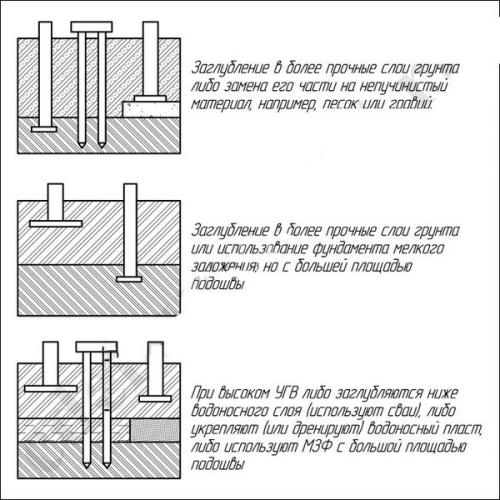

Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.

Для каких построек он подходит

Ленточные основания являются надежной опорой для зданий из различных материалов:

Дерево.
Пено- и газобетон.
Кирпич.
Бетонные плиты.

Материал и количество этажей определяют вес здания, от которого зависят расчетные параметры ленты — степень заглубления и толщина. Наряду с особенностями грунта, параметры здания являются основным материалом для выполнения инженерных расчетов при проектировании.

как рассчитать глубину

ленточного фундамента зависит от типа основания. е сли планируется строительство варианта, то необходимо опираться на табличные данные снип, отображающие глубину промерзания грунта в данном регионе.

При строительстве мелкозаглубленного типа ленты учитывается состав грунта, наличие и глубина залегания грунтовых вод. К оптимальной глубине принято относить 0,75-1 м, но на устойчивых и сухих грунтах глубину можно немного уменьшить.

ОБРАТИТЕ ВНИМАНИЕ!

Наиболее распространенной глубиной погружения мелкозаглубленной ленты считается 0,7 м.

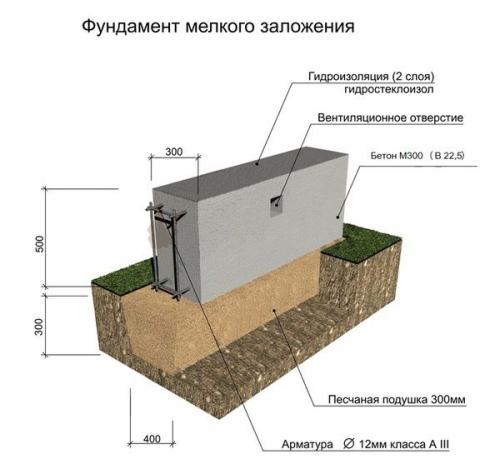

Как устроен мелкозаглубленный ленточный фундамент

практически полностью повторяет заглубленный вариант, только с меньшим уровнем погружения.

Присутствует траншея, в которой создается дренажный слой засыпки и заливается бетонная лента .

Конструкция основания имеет меньшие возможности, чем полноценная лента, но, для относительно небольших малоэтажных построек ее несущей способности вполне хватает.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании ленточного фундамента :

Подготовка.
Разметка участка.
Рытье траншеи.
Укладка и обустройство дренажной системы.

ВАЖНО!

Порядок действий не меняется практически ни при каких обстоятельствах, поскольку все этапы являются следствием предыдущих операций.

Ленточный фундамент своими руками пошаговая инструкция. Ленточный фундамент своими руками: пошаговая инструкция и нюансы монтажа

Как возвести ленточный фундамент своими руками, позволит узнать пошаговая инструкция и подробные фото. При этом обустройство основания считается нулевым циклом строительных работ, которые предполагают подготовку площадки, выравнивание территории и уборку мешающих деревьев и кустарников.

Перед монтажом важно правильно выполнить подготовительные работы

Подготовительные работы: проект и качественная разметка

Перед строительными работами производятся проектные работы, а также проводятся изыскания геодезии. При этом нужно определить структуру грунта, глубину промерзания почвы и прохождение глубинных вод. На этапе подготовительных работ расчищается площадка и разравнивается рельефная поверхность. Сооружается навес под хранение строительных материалов. В соответствии с чертежами производится разметка местности. При этом используется проволока или веревка, а также в качестве колышков можно выбрать арматуру.

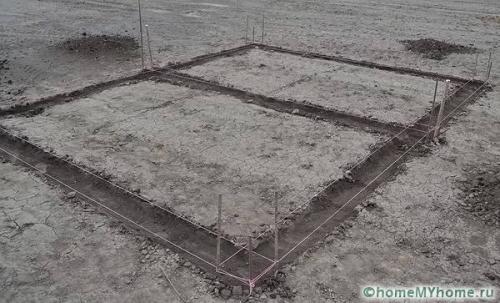

Есть определенные тонкости при выполнении разметки

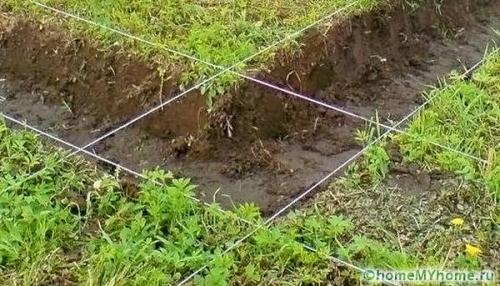

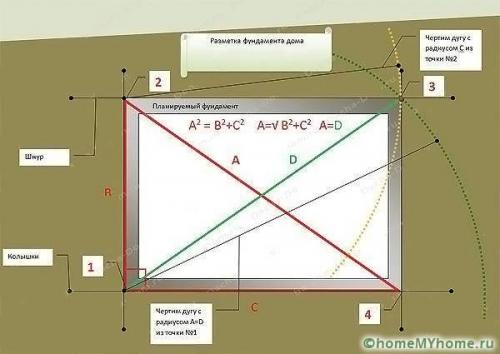

Сначала устанавливается два колышка, от которых протягиваются проволоки. В месте, их пересечения создается четвертая вершина. Затем вымеряются линии для внутренних границ несущих стен. Ширина фундамента равняется толщине стен плюс отделочные материалы. Обязательно учитываются дополнительные конструкции: веранда , крыльцо или камин. Также производится корректировка уровней высоты. По периметру устанавливаются специальные планки. С помощью уровня на них натягивается веревка и корректируется значение перепадов высот.

При выполнении разметки может использоваться веревка или проволока

Полезная информация! Заглубленные разновидности оснований становятся устойчивыми при морозах, когда вода расширяется при замерзании и с силой выдавливает конструкцию. Характерно подобное явление для глинистых грунтов.

Особенности земляных работ

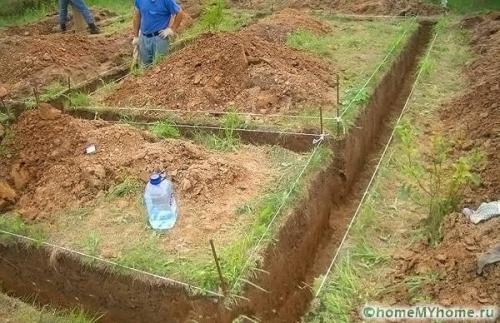

К трудоемким процессам при строительстве фундамента следует отнести создание глубокой траншеи. Поможет выкопать нужное углубление под ленточный фундамент своими руками — пошаговая инструкция, фото проведения работ представлены ниже. Высота выкопанной ямы зависит от типа грунта. Для песчаного вырывается траншея в глубину около метра. Для легкого суглинистого состава – около 1,25 м, а для глинистой почвы более полутора метра.

Нужно, чтобы ширина траншеи соответствовала размерам планируемого фундамента

Стены нужно делать вертикальными, это можно контролировать с помощью свеса. Для амортизации необходимо создать песчано-гравийные подушки. Для этого прокладывается слой песка, который в обязательном порядке увлажняется, и гравийно-щебеночный слой.

Важно! Если при рытье траншеи происходит осыпание грунта, то нужно монтировать откосы.

Калькулятор расчета количества гравийно-песчаной смеси для подушки фундамента

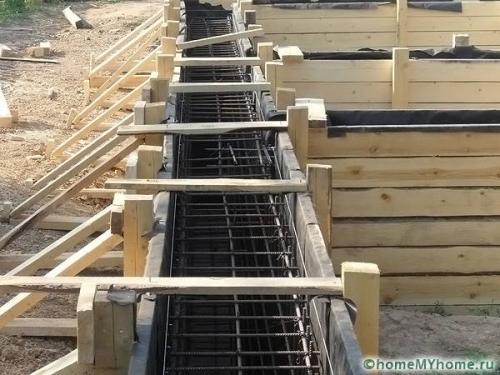

Как сделать прочную опалубку?

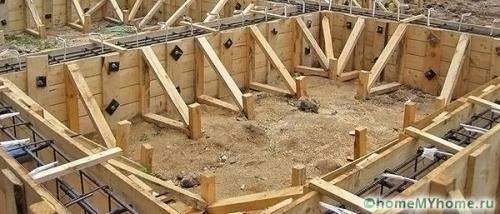

Для сборки формы используется щитовая конструкция из дерева. При этом подбираются обрезные доски. Стенки опалубки делаются выше уровня будущего фундамента. Это нужно для того, чтобы смесь не переливалась через край. Щиты собираются из обрезных досок, а затем монтируются к опорам, которые устанавливаются по краям траншеи. В опалубке делаются отверстия под канализационные магистрали.

Надежность конструкции зависит от качества работ по созданию опалубки

Чтобы отметить уровень заливки натягивается шнур, который должен возвышаться над поверхностью земли над уровнем в 30 см. Также укладывается слой гидроизоляции. Для этих целей можно использовать рубероид или геотекстиль.

Источник: https://gorizont-pro.ru/novosti/armirovanie-lentochnogo-fundamenta-svoimi-rukami-poshagovaya-instrukciya

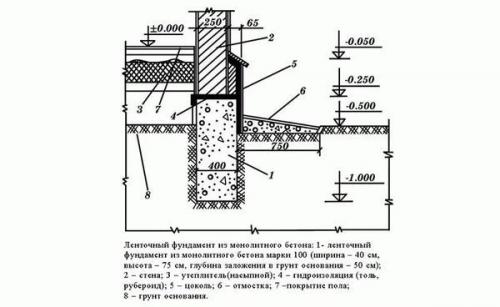

Ленточный фундамент чертеж. Особенности

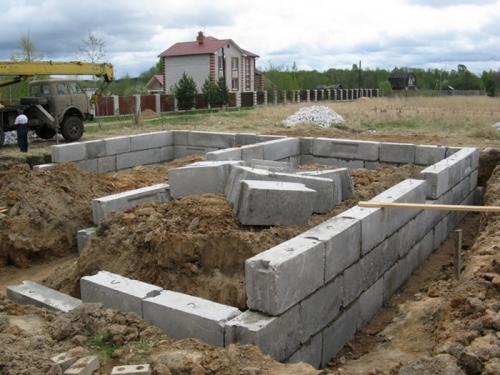

Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами

Сборный фундамент ленточного типа выполняется в виде сплошной ленты, идущей под наружными и внутренними несущими стенами. Он собирается из специальных блоков, которые устанавливаются на фундаментную подушку. В зависимости от количества рядов блоков такое основание может быть в доме с подвалом, без него или с цокольным этажом.

Если взглянуть на чертеж, то можно понять, что этот тип основания состоит из:

сплошной ленточной подушки , которая может быть изготовлена из монолитного железобетона, прямоугольных или трапециевидных железобетонных блоков;
вертикальной стены , собирающейся из готовых бетонных блоков.

Источник: https://gorizont-pro.ru/stati/fundament-lentochnyy-dlya-doma-poshagovaya-instrukciya-po-stroitelstvu-lentochnogo-fundamenta

Ленточный фундамент расчет. Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Правильный ленточный фундамент. Преимущества и недостатки ленточного фундамента

Ленточный фундамент — это монолитная полоса бетонного раствора, на которой возводятся все несущие стены строения.

Ленточный фундамент — надежная основа для возведения стен здания

Этот вид основания применяется в следующих случаях:

Под возведение частных домов и хозяйственных построек из материалов, имеющих значительную массу, таких, как камень, бетон, кирпич, шлакоблоки и другие материалы.
В случаях, когда в общем плане постройки предполагается подземный гараж, цокольный этаж или подвал.
Для строительства домов, имеющих тяжелое перекрытие или же мансарду.
В регионах, где преобладает преимущественно неоднородный грунт.

Нужно отметить, что установка ленточного фундамента подходит для почти всех видов грунтов, за исключением, пожалуй, только просадочных и торфяников — это обязательно нужно учитывать, выбирая тип основания под постройку собственного дома.

Чтобы знать, чего можно ожидать от ленточного фундамента в процессе эксплуатации, необходимо владеть информацией о достоинствах и недостатках этой конструкции.

Достоинства:

Ленточный фундаме нт сп особен выдержать большие нагрузки, ничуть не меньшие, чем монолитное основание.
Он отличается сравнительной простотой подготовительных мероприятий, которые могут быть вполне проведены самостоятельно.
У ленточного фундамента всегда большой эксплуатационный период, безусловно, при правильном его строительстве и обеспечении нужных степеней защиты конструкции (гидроизоляции и утепления).
Достоинством можно считать многообразие конкретных видов ленточного фундамента, из которых можно выбрать тот, который в наибольшей степени подходит по технологическим и финансовым возможностям.
Ленточная основа обойдется гораздо дешевле, чем монолитная, хотя практически не уступает ей в прочности.
Эта конструкция позволяет более качественно произвести термоизоляцию полов в доме, создав многослойную утеплительную «подушку» .

Недостатки:

Ленточный фундамент не подходит для устройства в некоторых грунтах.
По строительной технологии вся толщина фундамента должна быть залита за один прием , а такое количество бетона самостоятельно приготовить очень сложно. В связи с этим возникает необходимость обращения к строительным фирмам-изготовителям, имеющим специальное оборудование и технику.
Работа, даже при подготовке к заливке бетона, достаточно трудоемкая , и займет немало времени. Без помощников будет обойтись сложно.

Как видно из представленных качеств ленточного фундамента, положительные имеют значительный перевес над отрицательными.

Ленточный фундамент армирование. Установка арматуры в ленточный фундамент — пошаговая инструкция

Цена 1 кубического метра «заводского» бетона – от 1600 до 3600 рублей (зависит от характеристик смеси и наглости поставщика), а его заливка в изготовленную опалубку обойдется в 1000 рублей за 1 м³и более. И это еще не все! Сюда стоит добавить разработку грунта, засыпку песка, щебня и даже «утерянные» гастарбайтерами материалы.

Установка ленточного фундамента своими руками позволит сэкономить до 140%, при этом, сделать это просто как 2+2. Основная проблема на пути – армирование. Здесь ошибки могут стоить очень дорого, поэтому необходимо подробно рассмотреть весь процесс. Вашему вниманию пошаговая инструкция установки опалубки и арматуры с наглядными материалами и полезными советами.

Основные правила армирования ленточного фундамента

Начнем с основных ошибок новичков, правил СНиП и общих рекомендаций, которых необходимо придерживаться. Рассмотрим те, которые могут существенно повлиять на качество фундамента и судьбу вашего будущего строения.

Для армирования ленточного фундамента 1-2-этажного дома используются прутья 10-24 мм. Желательно брать среднее значение, меньший диаметр недопустим.
Сварные соединения запрещаются , разрешена только вязка арматуры. Сварка перегревает металл, снижая его прочность на разрыв в 1,6-2,5 раза в местах перпендикулярного крепления.
Если почва имеет однородную плотность по всему периметру – используем арматуру тоньше (10-14 мм). При неоднородной плотности прутья должны быть толстыми (16-24 мм).
Не рекомендуется использовать «гладкую» арматуру при армировании фундамента своими руками. Адгезия материала (сцепление с бетоном) будет значительно меньше, чем у рифлёных прутьев, производить расчеты еще тяжелее. Гладкая арматура допускается для поперечных соединений – нагрузка на них будет значительно меньше.
Продольная арматура внутри фундамента должна размещаться не ближе 5 сантиметров от опалубки. Правило касается также основания и верха фундамента. В ином случае фундамент может крошиться по краям, а сама арматура поржавеет.
Расстояние между поперечинами может быть от 25 до 45 сантиметров , не желательно нарушать этот диапазон при малоэтажном строительстве.
Армирование углов ленточного фундамента отличается от укладки арматуры вдоль траншеи, необходимо выполнять его по специальной схеме (рассмотрим далее в статье).

Самый дешевый фундамент своими руками. Дешевый фундамент из бетонных блоков

Наверняка многие слышали о том, что в последнее время все чаще используются бетонные блоки, из которых можно создать достаточно надежный и долговечный фундамент. Практика показывает, что смысл в использовании такого основания действительно есть, однако это не всегда материально выгодно.

В первую очередь стоит понимать, что данный фундамент представляет собой конструкцию, на создание которой уходит минимум времени и сил. Соответственно, здесь не нужно проводить заливку конструкции, не нужно создавать опалубку, либо же проводить другие мероприятия, которые требуют огромного количества времени. Достаточно приобрести нужное количество блоков и правильно разместить их на участке.

Что касается ценового вопроса, так как в данной статье речь идет об экономии на создании фундамента, то стоит иметь в виду, что стоимость блочного фундамента может быть самой разнообразной. К счастью, есть варианты, которые позволят обеспечить некоторую экономию. Это самые обычные бетонные блоки, которые имеют фиксированные размеры и определенный перечень характеристик. Следует признать, что на сегодняшний день есть и действительно дорогие блоки для фундамента. Это продукция, которая создана с заранее оптимальными характеристиками для тех или иных условий.

Характеристики бетонных блоков

Морозостойкость. Это важный аспект, который относится к бетонным блокам. В условиях суровых холодов морозостойкость материала должна быть высокой, иначе блоки достаточно быстро придут в негодность. Очевидно, что за это придется дополнительно заплатить, чтобы основание радовало своей стойкостью к не самым оптимальным условиям.
Габариты. Здесь все зависит от того, что именно будет строиться. Если это небольшой дачный домик, то однозначно стоит присмотреться к небольшим бетонным блокам. Для крупных домов целесообразно выбирать большие блоки, на основе которых строительный процесс пройдет максимально быстро и без проблем. Важно обращать внимание на то, что крупные блоки для небольшого сооружения могут не подойти по габаритам, а производить резку массивной бетонной продукции – никак не получится.
Гранитный щебень. Данный ресурс должен присутствовать в бетонных блоках, что существенно увеличивает стойкость фундамента к кислой почве. Нередко данное преимущество оказывается актуальным.
Нагрузка. Если речь идет о граничной нагрузке, то это крайне важный аспект, который указывает на возможность основания выдерживать колоссальную массу дома. Для начала стоит отметить, что перед строительством должен быть создан план, а также различные расчеты, позволяющие установить, подойдет ли конкретный материал для сооружения. Блоки должны соответствовать той самой граничной нагрузке, которую создает строение.
