Водосток внутренний. Устройство

05.01.2020 в 03:42

Водосток внутренний. Устройство

Внутренний водосток – система, обеспечивающая сбор и отведение талых и дождевых с поверхности кровли через водосточные трубы в «ливнёвку». Такая конструкция оборудуется, когда у дома плоская или односкатная крыша. Водосточная система внутреннего типа состоит из следующих элементов:

Устройство внутреннего водостока

    Водоприемные воронки. Этим термином обозначают устройства, которые осуществляют первичный сбор жидкости, скапливающейся на поверхности кровли. Материал и цена этого элемента значительно отличается: существуют недорогие модели из пластика или нержавейки и эксклюзивные из меди. Если кровля имеет плоскую поверхность с незначительным уклоном, согласно требованиям СНиП, на нее устанавливаются плоская воронка внутреннего водостока, на скатные – колпаковая. Количество и диаметр этого элемента определяет расчет, учитывающий площадь ската и объем выпадающих осадков. В специализированных магазинах продаются воронка с подогревом, защитными фильтрами и стабилизаторами потока, однако, цена на такие модели значительно выше.

    Колпаковая водоприемная воронка

    Плоская водоприемная воронка

  1. Отводящие трубы. Так называют трубы, соединяющие воронки и водосточный стояк. Монтаж этих элементов выполняют с небольшим уклоном, чтобы система функционировала самотеком. Диаметр отводящей трубы зависит от размера воронки, количества выпадающих осадков, которое определяет расчет, и требований СНиП. Монтаж выполняется внутри здания, поэтому соединяют элементы с помощью сварки без компенсационных элементов.
  2. Водосточный стояк. Стояком называют отрезок водосточной трубы, расположенный вертикально внутри здания, через него талая или дождевая поступает в ливневую канализацию. По нормам СНиП диаметр стояка должен соответствовать диаметру отводящей трубы и воронки, так как основная причина протечек – недостаточная герметизация соединительных швов между этими элементами. Водосточная система кровли эффективно работает при условии полной герметичности.
  3. Крепеж. Монтаж водостока такого типа выполняют внутри здания, система устанавливается при помощи кронштейнов и креплений. Согласно требованиям СНиП, материал крепежных элементов и труб должен совпадать.
  4. Ревизии. Водосточная система по нормам СНиП включает в себя ревизионные отверстия, через которые выполняют профилактический осмотр и чистку трубы.

Воронка внутреннего водостока технониколь. ... или создать аккаунт

Парапетная воронка ТехноНИКОЛЬ

43

Описание продукции:

Парапетные воронки ТехноНИКОЛЬ – воронки для отвода воды через балконы и парапеты на плоской кровле.

Воронка парапетная 100 х 100 – воронка для организации внешнего водостока через балконы и парапеты на пониженных участках кровли. Воронка имеет квадратное сечение отводящей трубы и изготавливается из высококачественных полимеров, которые обеспечивают высокую надежность и стойкость к воздействиям внешней среды на кровле. Срок эксплуатации воронки - 25 лет. Воронка поставляется без листвоуловителя.

Воронка ULTRA парапетная 110 – воронка является парапетным переливом, которая устанавливается в случаях аварийного сброса воды при засорении основной воронки внутреннего водостока. Воронка имеет круглый диаметр отводящей трубы и изготавливается из полимеров, обеспечивающих стойкость к эксплуатационным нагрузкам в течении 15 лет. Воронка комплектуется листвоуловителем.

Область применения:

Парапетные воронки ТехноНИКОЛЬ используются при строительстве и реконструкции зданий и сооружений. Применяется в плоских кровлях из битумных и битумно-полимерных рулонных материалов с внешним водостоком через балконы и парапеты кровли.

Воронка ULTRA парапетная 110 в соответствии с СП 17.13330 «Кровли» может применяться в качестве аварийного водоотвода на пониженных участках плоской кровли при наличии основных воронок внутреннего водостока.

Воронка парапетная 100 х 100 может устанавливаться совместно с воронками внутреннего водостока в случаях ограничения по кол-ву воронок внутреннего водостока на плоской кровле, согласно проекту или при организации внешнего водостока через балконы и парапеты на пониженных участках кровли.

Воронки не подвержены коррозии, имеют хорошие механические свойства и могут использоваться во всех климатических зонах РФ.

Производство работ:

Согласно «Руководству по проектированию и устройству кровель из битумно-полимерных материалов Корпорации ТехноНИКОЛЬ» 2017 г. и СТО 72746455-4.1.1-2016 «Изоляционные системы ТехноНИКОЛЬ. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Материалы для проектирования и правила монтажа. Москва 2016».

Рифлёная часть парапетных воронок вплавляется между слоями кровельного материала и дополнительно фиксируется к основанию. Использование полимеров с высокой теплостойкостью позволяет вплавить фланец воронки обычной кровельной горелкой, без деформации водоприемной чаши. Переходной бортик к вертикальному основанию (парапет) в месте установки воронки должен быть удален. Парапетные воронки могут устанавливаться в кровлю безогневым способом на мастику герметизирующую № 71.

Хранение:

В защищенном от воздействия осадков складе.

Транспортировка:

Транспортировка осуществляется всеми видами транспорта в крытых транспортных средствах в соответствии с Правилами перевозки грузов, действующими на транспорте данного вида.

8

8

Внутренний водосток гост. Из чего состоит встроенная система водоотведения

Для внутреннего водостока проект не предполагает желобов, его конструкция несколько отличается от более привычного внешнего водостока. Здесь главными элементами являются:

  1. Трубы, по которым стекает вода. Они монтируются внутрь стен.
  2. Воронки с более сложной конструкцией.
  3. Сливной трубопровод.
  4. Коллекторы или водоприемники.

По сути, проект и конструкция внутреннего водостока достаточно простые. Но здесь очень важен правильный расчет и грамотный монтаж, при которых соблюдаются строительные нормы.

В качестве материала для приемных воронок чаще всего используется чугун. Его применяют уже более 40 лет, и некоторые специалисты считают чугунные воронки пережитком, но практика показывает, что расчет конструкторов 70-х годов прошлого века оказался верным – чугун является отличным материалом для изготовления водоприемных воронок. Он очень прочный, не поддается коррозии, не дает трещин под большим давлением воды, чугунные колпаки имеют достаточный вес, чтобы их не смывали водяные потоки.

Трубы для водостока, согласно СНиП, должны быть не менее 100 и не более 200 мм в диаметре. Нормы разрешают использовать чугунные, стальные, медные, оцинкованные, алюминиевые, пластиковые, асбестоцементные трубы. Чаще они имеют прямоугольное сечение, но встречаются и круглые трубопроводы.

Перед выбором труб необходимо произвести расчет, вычислив скорость течения дождевой воды по трубопроводу, пропускную способность воронки, максимально возможные объемы осадков.

Сталь – самый дешевый вариант. Но стальные трубы нельзя устанавливать в местах, незащищенных от промерзания. Если вода внутри водостока превратится в лед, стальная труба порвется. В таких случаях лучше использовать ПВХ-трубу, она имеет большое температурное расширение. Если трубопровод выполнен из металла, его обязательно нужно звукоизолировать, – вода слишком громко ударяет о металл, в доме не будет тишины во время дождя.

Самый надежный и долговечный водосток – медный. Однако стоимость этого материала настолько высока, что медные трубы используются лишь в качестве декора, для внешних систем.

Горизонтальный слив под перекрытиями подвала может изготавливаться из любого материала. Часто встречаются бетонные и пластиковые сливы.

Источник: https://domastroevo.ru/novosti/vnutrenniy-vodostok-vodostok-ploskoy-krovli-specifika-sooruzheniya-vnutrenney-i-naruzhnogo

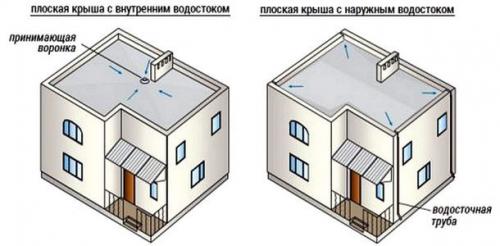

План плоской кровли с внутренним водостоком. Строение плоской кровли

Плоская кровля представляет собой единое полотно, не разделенное на отдельные участки, имеющее определенный наклон для организации стока воды. Существуют здания сложной архитектуры, состоящие из нескольких отделений с разным уровнем высоты. Каждая часть обычно имеет собственную кровлю, но общие правила для каждого отдельного участка сохраняются.

Плоские кровли традиционны для архитектуры южных стран, но в северных регионах используются преимущественно для нежилых строений – хозяйственных или вспомогательных. Причина такого отношения – обилие осадков, которых в таких количествах не бывает в регионах, близких к экватору.

Водосток внутренний. Устройство

Основная проблема заключается в снегопадах, создающих на поверхности тяжелый слой дополнительной нагрузки

Традиционное устройство плоских кровель состоит из опорной системы (стропил), образующей наклонную плоскость с выбранными параметрами. Поверх стропильной системы создается настил из досок, на котором крепится кровельное полотно. Такая конструкция проста, возводится достаточно быстро и позволяет обеспечить вывод влаги из подкровельного пространства.

Недостатком является использование древесины, имеющей склонность к короблению, гниению и представляющей пожарную опасность. Кроме того, деревянные стропила имеют ограниченную несущую способность, требующую тщательного расчета на соответствие снеговым нагрузкам. Немалую опасность представляет собой воздействие ветра, сильные порывы которого способны сорвать кровлю, причинив при этом значительные разрушения.

Водосток внутренний. Устройство 01

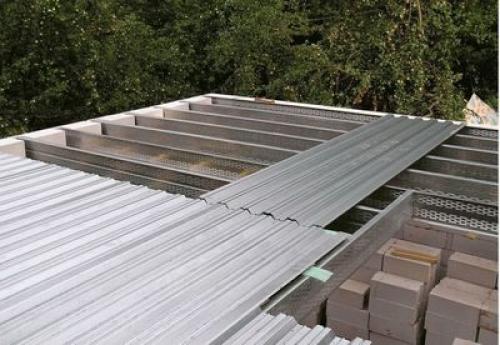

Для частичного решения вопроса вместо деревянных деталей используются металлические балки

В целях увеличения прочности и повышения несущей способности плоских кровель разработана методика строительства, при которой от строительства стропильной системы отказываются, заменяя ее плотным насыпным слоем – разуклонкой. она укладывается под определенным углом к горизонту, образуя наклонную плоскость, на которую укладывается кровельное покрытие. В результате опорной системой становится перекрытие верхнего этажа, а разуклонка плоской кровли усиливает ее и образует требуемый угол наклона, оптимальный для данных условий и материалов.

Водосток внутренний. Устройство 02

Площадь кровли приходящаяся на одну воронку. Системы внутреннего холодного и горячего водоснабжения

20. Внутренние водостоки

20.1. Внутренние водостоки должны обеспечивать отвод дождевых и талых вод с кровель зданий.

Примечание. При устройстве внутренних водостоков в неотапливаемых зданиях следует предусматривать мероприятия, обеспечивающие положительную температуру в трубопроводах и водосточных воронках при отрицательной температуре наружного воздуха (электрообогрев, обогрев с помощью пара и т.д.). Целесообразность устройства обогреваемых внутренних водостоков следует обосновать технико-экономическим расчетом.

20.2. Воду из систем внутренних водостоков следует отводить в наружные сети дождевой или общесплавной канализации.

Примечания: 1. При обосновании допускается предусматривать отвод воды из системы внутренних водостоков в систему производственной канализации незагрязненных или повторно используемых сточных вод.

2. Не допускается отвод воды из внутренних водостоков в бытовую канализацию и присоединение к системе внутренних водостоков санитарных приборов.

20.3. При отсутствии дождевой канализации выпуск дождевых вод из внутренних водостоков следует принимать открыто в лотки около здания (открытый выпуск); при этом следует предусматривать мероприятия, исключающие размыв поверхности земли около здания.

Примечание. При устройстве открытого выпуска на стояке внутри здания следует предусматривать гидравлический затвор с отводом талых вод в зимний период года в бытовую канализацию.

20.4. На плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок.

Водосточные воронки на кровле следует размещать с учетом ее рельефа, допускаемой площади водосбора на одну воронку и конструкции здания.

Максимальное расстояние между водосточными воронками при любых видах кровли не должно превышать 48 м.

Примечание. На плоских кровлях жилых и общественных зданий допускается устанавливать по одной водосточной воронке на каждую секцию.

20.5. Присоединение к одному стояку воронок, расположенных на разных уровнях, допускается в случаях, когда общий расчетный расход по стояку не превышает величин, приведенных в табл. 10.

Диаметр водосточного стояка, мм

20.6. Минимальные уклоны отводных трубопроводов следует принимать: для подвесных трубопроводов 0,005, для подпольных — в соответствии с требованиями разд. 18.

20.7. Для прочистки сети внутренних водостоков следует предусматривать установку ревизий, прочисток и смотровых колодцев с учетом требований разд. 17. На стояках ревизии необходимо устанавливать в нижнем этаже зданий, а при наличии отступов — над ними.

Обогрев внутреннего водостока. Типы кабеля для водостоков

Для обогрева кровли применяются различные типы кабеля, которые можно уложить своими руками после расчета системы и секций. Используются два типа кабеля: резистивный и саморегулирующийся.

Резистивный кабель отличается более низкой стоимостью и доступностью, принцип работы его заключается в следующем: токопроводящая металлическая жила нагревается за счет подаваемого электротоку внутреннего сопротивления. Обогрев водостоков таким методом довольно прост, эксплуатация системы не отличается сложностью и большими затратами. Среди преимуществ необходимо отметить:

  • малую стоимость;
  • отсутствие стартовых токов при запуске;
  • наличие постоянной мощности.

Хотя последняя характеристика может стать и серьезным недостатком, так как потребность различных участков в тепле специфична, некоторые из них могут перегреваться, тогда как другим тепла просто не хватает.

Монтаж системы своими руками с резистивными кабелями отличается простотой, кабель может прокладываться вдоль желобов и труб либо обвивая их.

Более предпочтительным вариантом является прокладка зонального резистивного кабеля, который имеет специальную нихромовую нить нагрева. При этом погонная мощность кабеля не зависит от длины, его даже можно резать при необходимости.

Обогрев водостоков при помощи саморегулирующегося электрического кабеля является более надежным, но цена системы намного выше, а сам кабель имеет ограниченный срок годности за счет постепенного старения специальной нагревательной саморегулирующейся матрицы. Преимуществом подобной системы для обогрева водостоков является то, что прокладываемый кабель может менять свое сопротивление, то есть выделяемое тепло соответствует именно тому уровню, который необходим в данный момент.

Считается, что укладка саморегулирующихся систем более экономна в использовании, проста и надежна. Поэтому можете посмотреть стоимость подобных систем у разных производителей и выбрать тот вариант, который больше подходит под ваш бюджет.

Монтаж воронки внутреннего водостока. Водосточная система плоской крыши

Водосточная система плоской крыши — совокупность элементов, осуществляющих сбор, перенос и выброс воды, оказавшейся на поверхности кровли в результате выпадения осадков или таяния снега. Водосток с крыши оборудуют следующих видов:

Монтаж воронки внутреннего водостока. Водосточная система плоской крыши

  1. Неорганизованный. Он заключается в том, что вода просто соскальзывает с крутых скатов. Этот способ самостоятельного водостока используют в частных домах со скатными крышами, однако не годится для сооружений с плоской крышей.

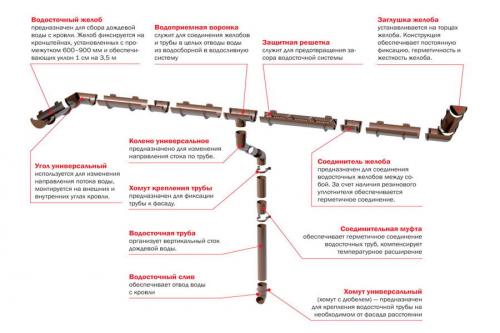

  2. Внешний. Состоит из закрепляемых на ветровой доке или стропилах водосточного желоба и водосточных труб. Самотеком за счет уклона крыши вода удаляется со скатов и сливается в водосточную канаву или ливневку. Внешний водосток используют для отведения воды с плоской кровли малой площади, в частности, для хозяйственных сооружений.
  3. Внутренний. Характерная черта внутреннего водостока то, что его прокладывают внутри кровельного пирога. Он разработан с учетом специфики плоской кровли.

Монтаж воронки внутреннего водостока. Водосточная система плоской крыши

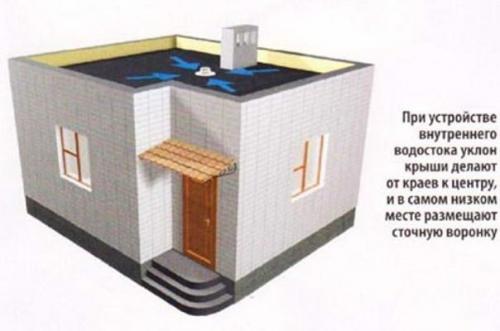

Внутренний водосток плоской кровли

Внутренний водосток плоской кровли размещают не снаружи, а под слоями гидроизоляции, утеплителя. Он состоит из:

Монтаж воронки внутреннего водостока. Водосточная система плоской крыши

  • Водосточных воронок, устанавливаемых на поверхности крыши, в низких местах, сооруженных при разуклонке. Функция воронок – сбор и фильтрация талой и дождевой воды, попадающей на кровлю.
  • Горизонтальных водосточных труб, которые устанавливают под слоем гидроизоляции и утеплителя под уклоном, если обустраивается самотечный водосток или без уклона, если вакуумный.
  • Вертикальных водосточных труб, которые собирают потоки воды, идущие из горизонтальных труб, и сливают в ливневую канализацию.

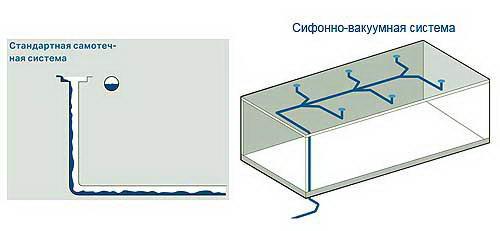

По способу передвижения воды в водосточная система бывает самотечного и вакуумного вида. Принцип работы вакуумного водостока состоит в том, что осадки полностью заполняют трубы, создавая водяной столб, при движении которого вниз, воздух поднимается сначала вверх, создавая вакуумную среду, а затем увлекает за собой воду из водосточной воронки, как бы засасывая ее. В зонах с обильными ливнями опытные кровельщики рекомендуют установку вакуумной системы, которая справляется быстро справляется с большим объемом воды, да еще и самоочищается за счет ее быстрого продвижения по трубам.

Монтаж воронки внутреннего водостока. Водосточная система плоской крыши

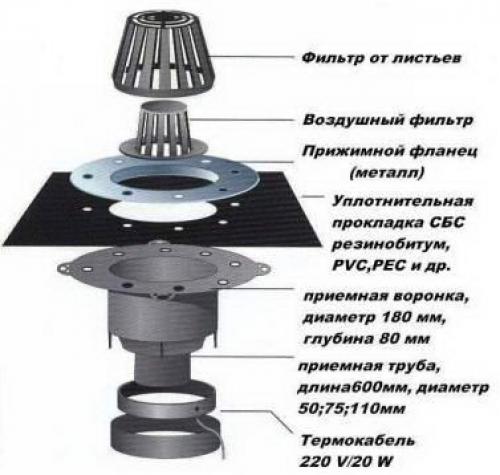

Конструкция водосточной воронки

Водосточная воронка на плоской кровли отвечает сбор и прием воды, скапливающейся на поверхности. Она состоит из:

Монтаж воронки внутреннего водостока. Водосточная система плоской крыши

  • Нижней части, которую монтируют в основание плоской кровли.
  • Уплотнителя, герметично соединяющего верхнюю и нижнюю часть водосточной воронки.
  • Верхней части, проходящей в толще утеплителя и гидроизоляции.
  • Защитной решетки, которая находится над поверхностью крыши и защищает водосточную воронку от проникновения крупного мусора и образования засоров.

Герметичность соединений между элементами водосточной воронки – обязательное условие эффективной работы водосточной системы. При обследовании плоской крыши после обнаружения протечки в 70% случаев проблема заключалась в проникновении воды между стыками деталей воронки.
