Крыша ломаная четырехскатная. Виды четырехскатных крыш

Крыша ломаная четырехскатная. Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

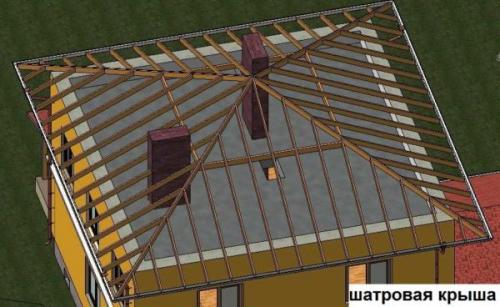

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

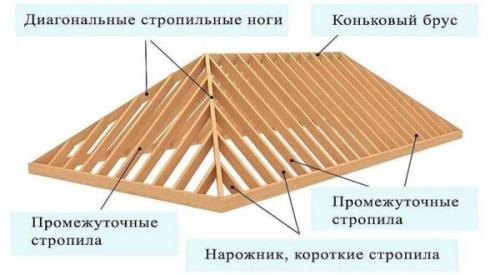

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

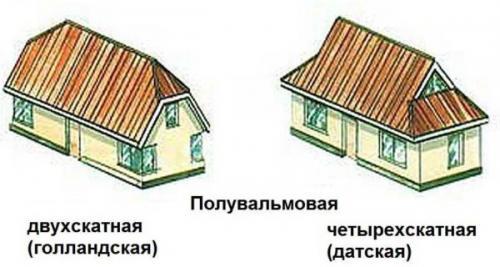

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

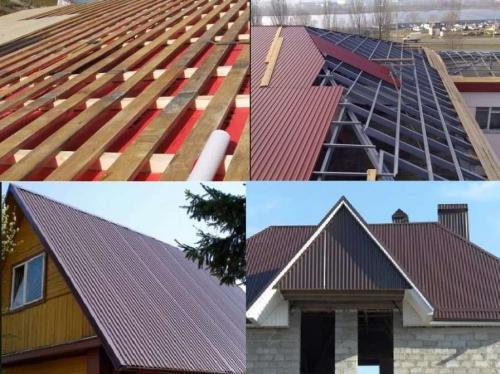

Ломаная крыша из профнастила. Как покрыть крышу профнастилом своими руками пошаговая инструкция

Кровля из профнастила — одна из самых распространенных ограждающих конструкций для перекрытия плоских или скатных крыш. Сочетание прочности, долговечности, декоративности и экономичности позволяют широко использовать ее в индивидуальном, гражданском и промышленном строительстве.

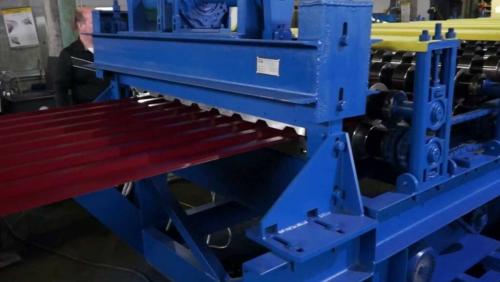

Первый станок для гибки металлического листа был опробован британским железнодорожником Генри Палмером в 20-е годы прошлого столетия. Тонкая гофрированная сталь благодаря продольным ребрам приобрела дополнительную жесткость. Новинку стали применять для перекрытия крыш, облицовки зданий, строительства ограждений.

Революция в химической промышленности позволила продлить жизнь стальным кровельным материалам. Полимерные или комбинированные покрытия надежно защищают тонкие листы от коррозии. Современный профилированный настил — экономически рентабельный, долговечный и простой в применении материал, который востребован в различных областях строительства.

Прежде, чем покрыть чем-то крышу ее нужно собрать и важно собрать правильно, читайте проподробный обзор и про, мы собрали пошаговый фотоотчеты с пояснениями от наших авторов.

Плюсы и минусы профнастила как материала для кровли

Профнастил производят из стали первой или высшей категории. Металл толщиной 0,6-1 мм с покрытием из цинка, алюмоцинка и полимеров методом холодного проката формируют в гофрированные листы. Это придает повышенную жесткость конструкции при изгибающих нагрузках. Параметры профиля регламентирует ГОСТ 24045-2016.

Преимущества, которыми обладает профнастил перед другими кровельными материалами:

• Легкость. Масса одного квадратного метра металлического листа 3,7-6 кг в зависимости от толщины. Для сравнения этот показатель у шифера 10-18 кг; керамической черепицы — 35-40 кг. Для восприятия веса стальной кровли не требуется усиление стропильной системы, дополнительное упрочнение стен и фундаментов.
• Простой монтаж. Профлист выпускается погонажем. Его нарезают на панели любой длины (до 12 м), соответствующей размеру ската крыши. Укладывают на специальный каркас — обрешетку — с вертикальным нахлестом на одну волну.
• Малое количество стыков. Благодаря тому, что скаты перекрывается цельными элементами, отсутствуют горизонтальные зазоры. У атмосферной влаги меньше путей, чтобы просочиться в подкровельное пространство.
• Декоративность. Покрытия для профнастила, помимо защиты, придают материалу нарядность. Полимерные составы — полиэстер, полиуретан, поливинилхлорид, акрил и ПВДФ — обладают механической прочностью, химической и температурной устойчивостью, различной степенью стойкости к солнечному свету.
• Долговечность. Срок службы профилированной кровли напрямую зависит от свойств покрытия, технологии монтажа и условий эксплуатации. Гарантия составляет от 15 до 50 лет.
• Негорючесть. Очень ценное качество для деревянных домов, где нельзя применять легко возгораемые материалы.
• Прочность. Листы профнастила для крыши выдерживают нагрузки в 10 раз большие, чем плоские металлоконструкции такой же толщины. Это связано с наличием ребер жесткости, увеличивающих несущую способность профлиста.

Односкатная ломаная крыша. Виды ломаных крыш

Ломаная крыша отличается от обычной тем, что её скат состоит из двух плоскостей:

• верхняя является пологой;
• нижняя имеет уклон более 45^o.

Она выглядит так, как будто обычную двускатную крышу взяли за серединки скатов и растянули в стороны и вверх, изрядно увеличив тем самым объём чердачного пространства. Но увеличение объёма — это только один из плюсов такого решения. Второй — возможность сделать крышу более высокой. Ведь её верхняя часть, на уровне которой напор ветра является максимальным, благодаря небольшому уклону испытывает меньшие ветровые нагрузки, чем обычная крыша с прямыми скатами.

Скат ломаной крыши состоит из двух плоскостей с разными углами наклона

Различают следующие виды ломаных крыш:

1. Односкатная. Состоит только из одного ломаного ската, при этом стены имеют разную высоту. Такая крыша является наиболее простой, но встречается она редко и в основном на пристройках.
2. Двускатная. Классический вариант, включающий два ниспадающих в разные стороны ломаных ската. Торцы крыши — фронтоны — являются вертикальными и представляют собой продолжение стен.
3. Трёхскатная. В этом варианте с одного торца вместо фронтона появляется третий ломаный скат. Такая кровля смотрится интереснее и создаёт меньшую нагрузку на фундамент торцевой стены. Трёхскатная крыша является несимметричной, поэтому она применяется главным образом на пристраиваемых зданиях.
4. Четырёхскатная (вальмовая). Фронтонов нет, со всех сторон — ломаные скаты. Возводится на отдельно стоящем здании. Недостаток — объём мансарды по сравнению с классическим двускатным вариантом сокращается. Преимущества: эффектная архитектура и минимальная нагрузка на фундамент под торцевыми стенами.

Скаты ломаной крыши могут опираться на:

1. Стены.
2. Балки перекрытия, вынесенные за стены. Этот вариант сложнее в реализации, но зато он позволяет сделать мансарду более просторной.

Наряду с обычными существуют ломаные крыши, имеющие дополнительные конструктивные элементы:

1. Окна. На скатах применяются окна с особым остеклением, например, триплексом (многослойное стекло с упругой прослойкой).
2. Эркер. Так называется небольших размеров выступ, в котором может быть устроено окно. Стропильная система крыши в зоне эркера имеет усиление.
3. Балкон. Этот элемент проще всего разместить на вертикальном фронтоне, но и на скатной части его устройство вполне возможно. Нужно только тщательно просчитать конструкцию, чтобы прочность всех несущих элементов соответствовала нагрузкам.
4. «Кукушка». Это небольшой выступ с собственной стропильной системой, с помощью которого окно в скатной части крыши можно разместить не наклонно, а вертикально, так что оно будет защищено от осадков расположенным сверху козырьком. Стёкла в этом случае можно будет применять обычные.

Четырехскатная крыша своими руками: обзор конструкций + инструктаж по строительству

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

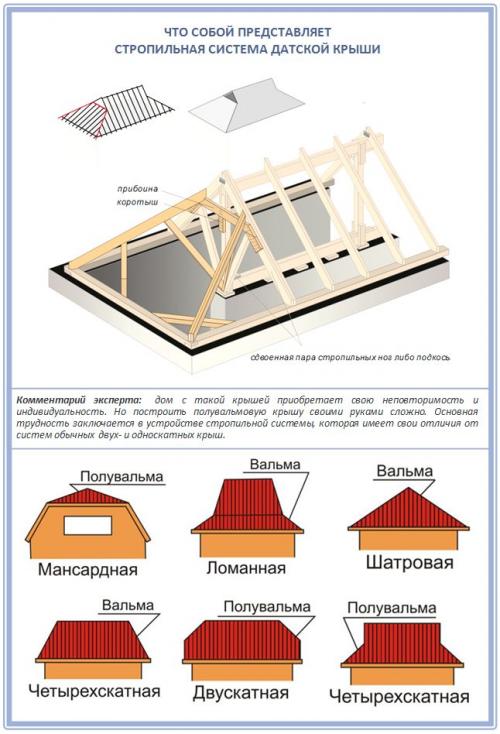

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Варианты ломаной крыши. Нижние стропила ломаной крыши

Когда строится двускатная ломаная крыша своими руками, стропильную систему можно выполнить из наслонных и висячих элементов, или только из наслонных. Если представить мансардную ломаную крышу в виде геометрических фигур, то это будет 3 треугольника. Два из них находятся по бокам помещения, а один — над его потолком.

Боковые скаты на крышах ломаной формы делают с большим уклоном, поэтому на них не задерживается снежная масса. При строительстве домов в районах с незначительным количеством осадков в холодные месяцы, когда выполняют расчет двухскатной крыши. снежную нагрузку не учитывают (прочитайте: «Как сделать ломаную крышу — особенности конструкции «). Что касается ветровых показателей, то их непременно включают. Не следует забывать о нагрузке на стены здания и фундамент, так как боковые стропила двускатной крыши являются несущим каркасом для стен чердачного помещения.

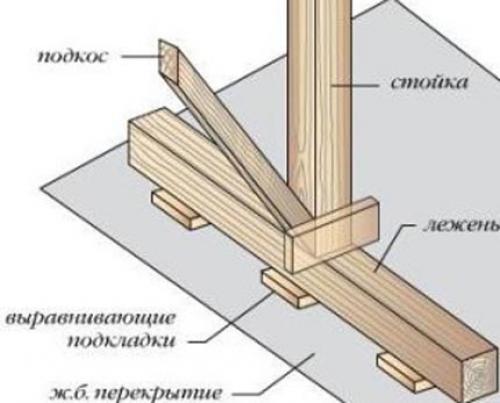

Конструкция ломаной крыши предусматривает использование для боковых скатов наслонных стропил, опирающихся на мауэрлат и прогоны. Монтируют прогоны на стойки, которые упираются в балки перекрытия потолка основного помещения дома (прочитайте: «Расчет балки перекрытия «). Для обеспечения дополнительной устойчивости стоек используют схватки, связывающих их со стропилами, а тем в свою очередь надежность придают подкосы, которые упираются в низ стоек. Благодаря этому разгружают боковые прогоны, являющиеся для верхних стропил опорными.

Если создается двухскатная ломаная крыша, чтобы выполнить нижнее крепление стропильных ног, используют скользячки или ползун. Когда потолочные балки изготавливают из пиломатериалов, требуется для них сделать расчет на сосредоточенную нагрузку (прочитайте: «Устройство двухскатной крыши: элементы конструкции «). В том случае, если перекрытия железобетонные, вычисления не производят. При использовании железобетонных плит на гидроизоляционный материал под стойки помещают лежень, его располагают в строго горизонтальном положении при помощи деревянных подкладок или кирпичных столбиков.

Ломаная крыша без стоек. Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

• вертикальные стойки ;
• затяжки — горизонтальные балки;
• стропила — ребра жесткости, являющиеся скелетом всей конструкции;
• подкосы — диагональные балки, поддерживающие стропила;
• мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
• коньковый прогон — совокупность верхних элементов стропильной системы;
• бабки — крепления, обеспечивающие жесткость висячих стропил;
• схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
• обрешетка — каркас для крепления кровельного материала и изоляции;
• кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
• тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.
