Облицовка стен гипсокартоном предусматривает устройствоили деревянных брусьев. Преимущественно используется обрешетка из металла, она долговечнее и практичнее.

В помещениях с нормальным и сухим температурно-влажностным режимом для устройства каркаса допустимо применение деревянных брусков, влажностью 12%, пропитанных антисептическим и антипиреновым составами. В местах с повышенной влажностью, а также там, где требуется повышение огнестойкости конструкций используется только металлический каркас.

Какой нужен брус

Для устройства деревянных каркасов выбирают брус сечением 50х30 и 60х40 мм (потолки), 40х25 (стены). Основные требования к материалу: влажность – не более 12%, отсутствие трещин и прочих дефектов. Распространенная природа дерева – сосна.

Какой нужен крепеж и способы соединения

Соединение деталей каркаса, их крепление на стене и потолке выполняют дюбель-гвоздями . В бетонных поверхностях предварительно делают отверстия перфоратором со сверлом, диаметр которого соответствует диаметру дюбеля.

К дополнительным элементам крепежа можно отнести металлические уголки . Ими стыкуют вертикальные стойки с горизонтальными. Крепление направляющих деревянных брусьев ведут с шагом 40-60 см (расстояние между ближайшими стойками).

Соединение элементов деревянного каркаса друг с другом выполняют саморезами под углом или металлическими перфорированными уголками. Монтаж брусьев на стене делают с отступом от нее, используя потолочные и напольные стартовые профили или без отступа, когда стартовые бруски не нужны, а вертикальные стойки крепят сразу на стену. Если она кривая, делают ее выравнивание спецсоставами или путем подкладывания в нужных местах деревянных прокладок.

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

1. Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
2. В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
3. Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
4. Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;
5. Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
6. При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
7. Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
8. Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
9. Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
10. Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
11. Шаг крепления ГКЛ на потолке – не более 17 см.

Деревянный каркас стены. Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

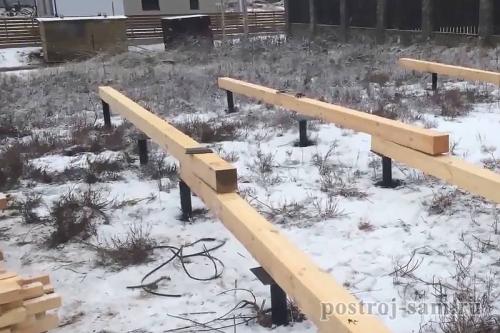

Обвязка фундамента каркасного дома

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания.

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов:

1. Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку.
2. Следующий шаг – намечаем места стыковки бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «висеть». Это касается домов, длина стен которых больше длины приобретенных брусьев.

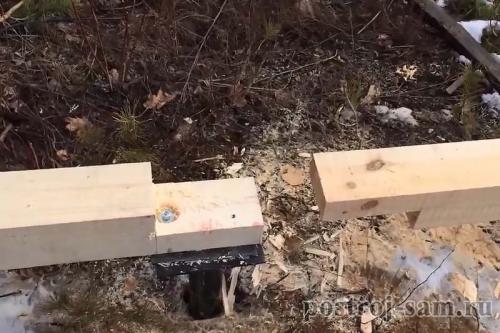

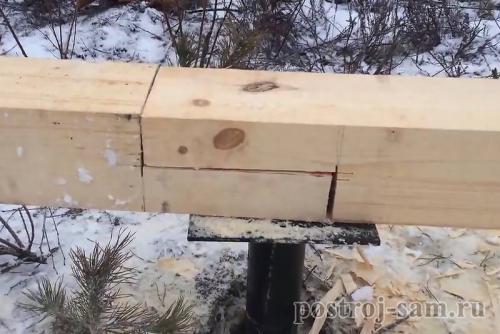

3. Брус стыкуется с напуском в 20-30см, как показано на фото. Для этого с торца вырезаются, так называемые «замки».

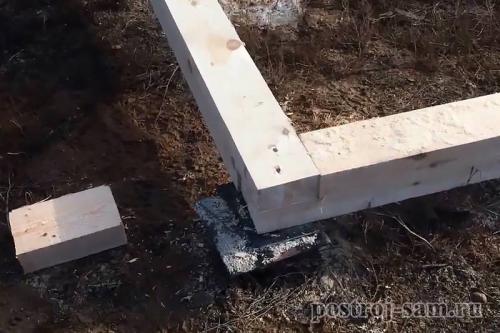

4. Углы стыкуются практически точно так же. На фото это отчетливо видно.

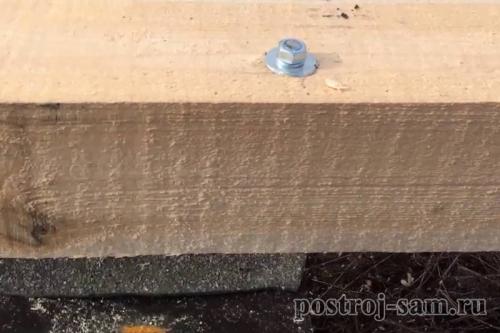

5. Брус к фундаменту крепится с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в оголовке фундамента, так и в самом брусе. Для удобства дальнейшего монтажа, выпирающие части – головки болтов или гайки со шпильками, необходимо углубить. Стыки дополнительно пробиваются гвоздями размером 150 мм или 200 мм, в зависимости от размеров бруса.
6. Как только периметр готов, переходим к заключительному шагу – обвязка фундамента под внутренними стенами каркасного дома. Этот брус, к уже установленному наружному, крепится таким же образом. Для усиления, можно дополнительно применить крепежные металлические уголки.

Деревянный каркас на стену под гипсокартон. Деревянный каркас под стеновую обшивку

Целесообразно устанавливать гипсокартон на деревянный каркас при обшивке стен в случае, если высота их более трех метров или стены имеют значительные шероховатости и некачественное штукатурное покрытие.

• Производится разметка стены под каркас.
• Выявляются опасные места с некрепкой штукатуркой и неровностями.
• Устанавливается обрешетка в соответствии со сделанными замерами, начиная с горизонтального бруса, который закрепляется на полу.

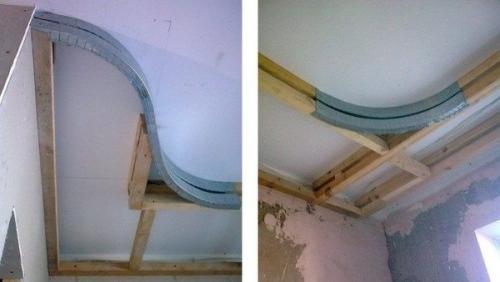

Достаточно тяжело из дерева сделать нужный радиус закругления, поэтому без использования металлического профиля не обойтись

•  К горизонтальному брусу монтируются вертикальные рейки с отступом 10 мм от края обрешетки. Шаг между ними принимается 600 мм.
• После того, как вертикальность конструкции проверена отвесом (уровнем), на потолке закрепляется второй горизонтальный брус, к которому прикрепляются вертикальные рейки.
• Выравнивание конструкции на неровном полу под горизонтальным брусом проводится с помощью подкладки обрезков ДСП или древесины, оставшейся от реек.

Советы:

• Чтобы не делать вырезы в гипсокартоне при изготовлении обрешетки около дверных или оконных  проемов вертикальные рейки сдвигают.
• Во время последующей обшивки листами стыков над оконными или дверными проемами быть не должно.

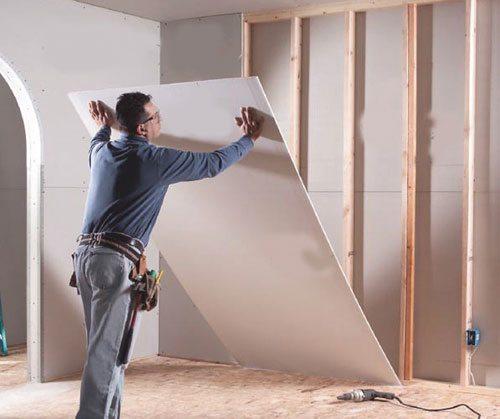

Установить гипсокартон на каркас из дерева своими руками совсем нетрудно, даже в отсутствии напарника. Еще проще, если полы ровные, процесс такого монтажа не составит труда.

Также легко и закрепить ГКЛ на уже готовой деревянной обрешетке

Статьи по теме:

• Обрешетка под гипсокартон
• Каркас под гипсокартон
• Обшивка стен гипсокартоном в деревянном доме

Упрощённая сборка деревянного каркаса

Если размер помещения позволяет, то каркас проще собрать на полу.

• Размер его должен соответствовать размеру той стены, на которую он будет впоследствии закреплен минус 5 мм с каждой стороны.
• Собирают рамку из несущих вертикальных и горизонтальных брусьев.
• Закрепляют дополнительные рейки с шагом 60 см и вспомогательные деревянные перекладины.
• Теплоизоляция крепится непосредственно на стену, и закрывается собранным каркасом.
• Фиксация проводится по периметру. Закрепляется каркас дюбелями, шурупами, или дюбель-гвоздями.

Советы:

• Не стоит забывать, что электропроводка прокладывается до обшивки стен, и размещается под каркасом из гипсокартона и теплоизоляционными материалами.
• Нужно быть особо осторожным, чтобы закрепляя конструкцию, не попасть в проводку.

Если при выполнении данного процесса возникают некоторые трудности, можно посмотреть на нашем сайте видео и ознакомиться с пошаговым порядком выполнения работ по изготовлению каркаса. В нем поэтапно показано, как следует поступать в той или иной ситуации.

Если каркас, длиной не более длины листа, и не захватывает  оконные или дверные проемы, при его изготовлении установка поперечных брусьев не требуется.
