Примыкание двух крыш.

Примыкание двух крыш.

В последние годы номенклатура применяемых в России кровельных материалов расширилась за счет выпуска новых отечественных и появления на российском рынке зарубежных материалов. К ним, в частности, относятся наплавляемые битумно-полимерные, полимерные и термопластичные рулонные материалы, обладающие высокой прочностью, деформативностью и гибкостью при отрицательных температурах, что позволяет сократить количество слоев в кровельном ковре. Особенностью наплавляемых рубероидов является наличие у них приклеивающего мастичного слоя, нанесенного в заводских условиях, что способствует снижению трудозатрат в процессе производства кровельных работ по сравнению с кровлями из традиционных материалов, наклеиваемых на мастиках непосредственно на объекте строительства.

Увеличение объемов дачного строительства, в том числе коттеджей, а также строительства многоэтажных жилых и других типов зданий с верхними этажами в виде мансард, крыши которых имеют различную, не редко очень сложную конфигурацию и относительно большие уклоны, привело к появлению на отечественном рынке новых штучных материалов, к которым относятся цементно-песчаная, металлическая и гибкая (битумная) черепица, битумные волнистые листы.

Кровля из штучных материалов отличается наличием в ней специфических элементов, которые присущи только такому типу кровли и предусмотрены для обеспечения ее надежности в процессе эксплуатации. С этой же целью такой тип кровли комплектуется набором дополнительных материалов и элементов, позволяющих обеспечить вентиляцию конструкции крыши, ее водонепроницаемость, а также быстроту и качество ее устройства.

Указанные новые типы кровель наряду с традиционными рассмотрены в настоящем Стандарте Организации (СО-002-02495342-2005).

Предназначены для проектных и строительных организаций.

Настоящий Стандарт Организации (СО-002-02495342-2005) не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения ОАО «ЦНИИПромзданий».

Стык двух крыш. Устройство ендовы

Это, пожалуй, самое сложное в строительстве в крыши. Во всяком случае, для нас - двух мужиков, которые делали это впервые. Там, где крыша двускатная, вообще ничего сложного: пили́ одинаковые стропильные ноги и ставь их на подготовленные места. А у нас сплошное безобразие - одна крыша, врезается в другую, да еще одна другой ниже… Решили взять тайм аут, пива попить, с людьми бывалыми посоветоваться, да книжки умные почитать.

Итак имеем желание сделать не двускатную крышу, а крышу буквой «Г», при чем основная (самая большая, для которой уже стропила выставили) крыша должна быть выше примерно на метр чем та, которая в нее будет врезаться. Потом плоскость маленькой крыши плавно должна переходить в плоскость одного из скатов крыши крыльца.

Примерно так.

Глаза боятся, руки делают. Крыша - это неотъемлемый элемент дома как конструктивно, так и по визуальному восприятию. Поэтому она должна гармонично смотреться. Нельзя делать одну крышу с разными углами ската. Если решили делать с углом 28 градусов, значит надо делать с этим углом и основную крышу, и скаты на пристройке с крылечком.

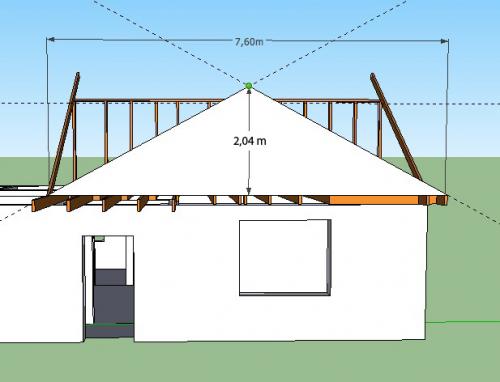

Итак, чтобы прикинуть высоту конька нашей дополнительной крыше, нам необходимо знать расстояние основания треугольника будущего фронтона. Это как раз расстояние между теми двумя стропилами, которые мы установили при строительстве основной крыши. Помните, я говорил, что тангенс основной крыши нам еще пригодится? Настал именно этот момент. Берем половину основания треугольника, умножаем наи получаем высоту конька дополнительной крыши.

7,60/2*0,538=2,04 м

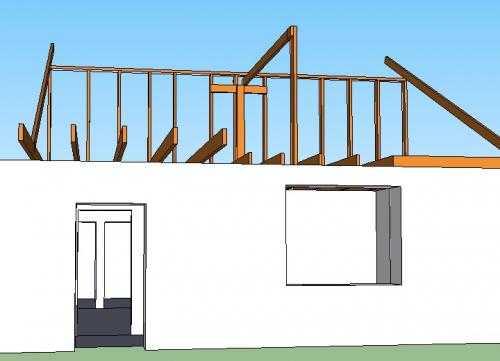

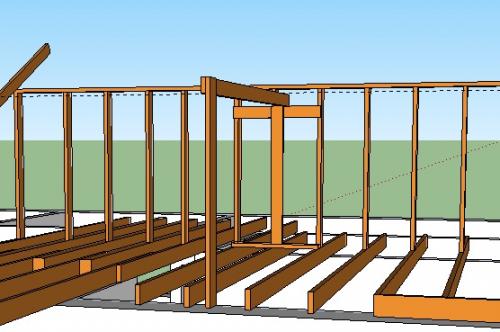

Стойку взяли на 20 см длиннее (толщина балок перекрытий), закрепили вертикально ее уголками на несущую стену. На той же высоте, в районе ранее установленных стоек соорудили невероятную конструкцию, на которую оперли прогон и скрутили все, что смогли болтами, а что не смогли &mdash скрутили уголками и саморезами. Получилось примерно это.

А вот приблизительно та чумовая конструкция. Опыта нет, поэтому перестраховываемся на каждом шагу))))

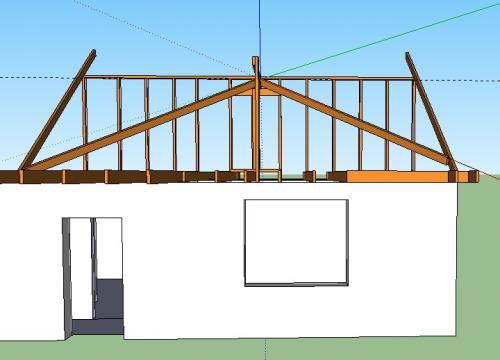

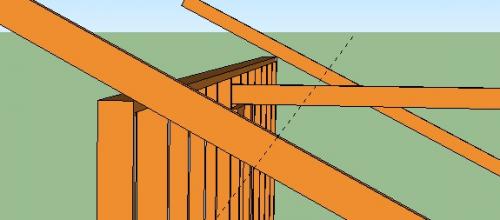

Дальше нам нужно было разместить наклонное стропило ендовы, и если с нижним креплением все примерно понятно, то наверху это крепление еще нужно найти. Натягиваем веревочку между крайними большими стропилами.

Место, где она касается прогона, и будет точкой для крепления верхней части наклонных стропил. Измеряем длину наклонных стропил. С отпиливанием тут нужно постараться. В итоге получается угол в двух плоскостях. Точных советов я тут, к сожалению, дать не могу, &mdash действовал интуитивно, и получилось не с первого раза. Если знаете хороший способ - пишите в комментариях. Думаю, будет полезно. Обратите внимание, что та стропильная нога, которая справа немного короче, - это все потому, что у нее планируется продолжение, так как углы двух плоскостей крыш должны сомкнуться уже за пределами коробки, а крепить там пока не к чему.

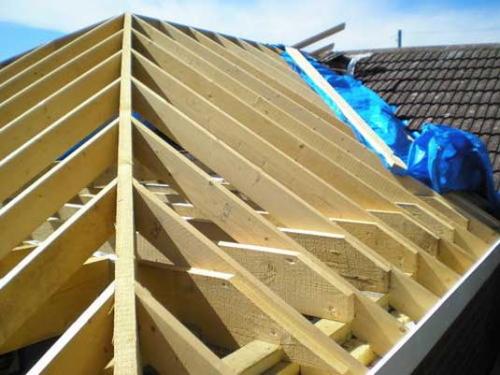

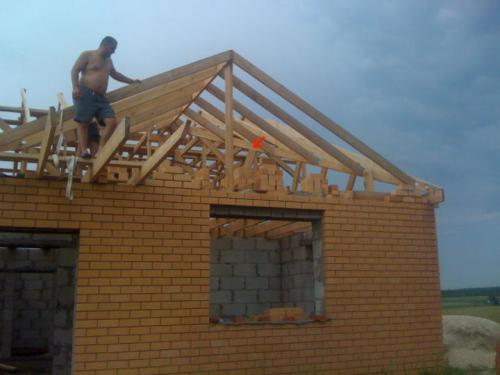

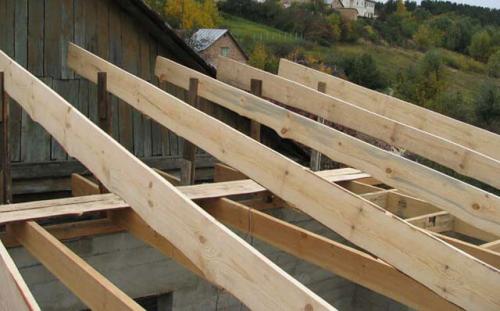

Далее между прогоном и наклонными стропилами устанавливаем оставшиеся стропила. Ужас, стропило на стропиле. Тут ничего сложного - отмеряй, отпиливай и прикручивай. На фотке ниже это уже видно. Еще забыл написать, что под наклонное стропило мы поставили упор. Я его обозначил красной стрелкой. Под вторым есть точно такой же, но его не видно за дяденькой. Он не принимал участия в строительстве крыше, задача этих ребят была доложить кирпичный фронтон до конца, что было решено сделать именно на этом этапе.

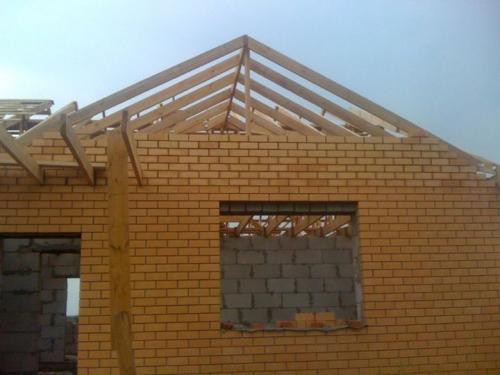

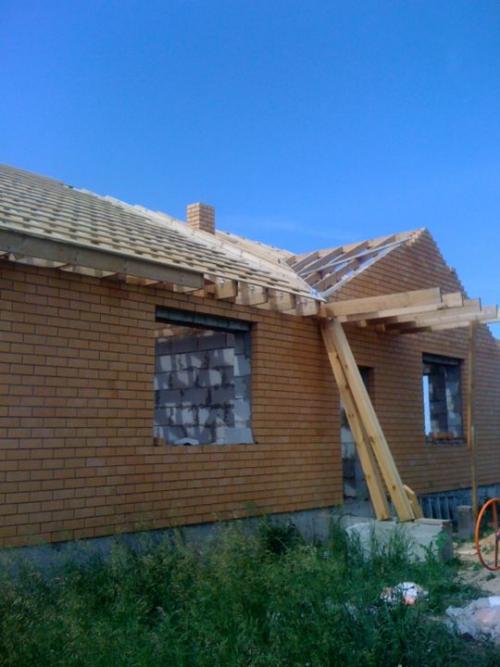

Вот еще несколько ракурсов, может быть так будет немного нагляднее.

Далее про обрешетку крыши.

Источник: https://remont.ru-best.com/remont-doma/primykanie-dvuh-krysh

Как соединить старую крышу с новой. Необходимые материалы для крыши пристройки к дому

Стропильная система пристройки с односкатной крышей изготавливается из деревянных балок, поверх которых производится укладка кровельного покрытия (прочитайте: " Как сделать односкатную крышу пристройки к дому своими руками – инструкция по строительству кровли сарая "). Каркас изготавливают из древесины твердых пород, которая была тщательно высушена, обработана антисептиками и грунтовкой. Дополнительно стоит вскрыть все деревянные элементы антипиреновыми веществами. Подобная обработка позволяет существенно продлить срок службы стропильной системы.

Итак, для создания крыши над пристройкой понадобятся:

• брусья для стропил, опор и прочих конструктивных элементов;
• обрезная доска для обшивки торцов и обрешетки;
• гидроизоляционный и утепляющий материал;
• кровельное покрытие.

Что касается кровельных покрытий, то, как правило, двускатная крыша с пристройкой перекрывается одним и тем же типом материала. В то же время, каждый хозяин исходит, прежде всего, из собственных материальных возможностей. Если вы ищете, чем недорого покрыть крышу сарая , стоит обратить внимание на бюджетные кровельные материалы.

Толщина брусьев будет зависеть от ожидаемых нагрузок дождевых и снежных осадков, а также общей массы кровельного материала. При этом можно использовать балки с размерами между 120×120 мм и 150×150 мм.

Необходимый инструментарий:

• электропила или ножовка;
• дрель;
• топор;
• шуруповерт;
• нож;
• молоток и мебельный степлер;
• гвозди и саморезы;
• рулетка и уровень.

Расход саморезов или гвоздей составляет 8-10 штук на 1 м². Что касается материала для утепления и гидроизоляции, то к общей площади поверхности прибавляют запас в 10-15 % на стыковку, обрезку и нахлест. Расчет стропил выполняют, исходя из максимального расстояния между ними в 1 м.

Врезание'' крыш друг в друга. ВВЕДЕНИЕ

В последние годы номенклатура применяемых в России кровельных материалов расширилась за счет выпуска новых отечественных и появления на российском рынке зарубежных материалов. К ним, в частности, относятся наплавляемые битумно-полимерные, полимерные и термопластичные рулонные материалы, обладающие высокой прочностью, деформативностью и гибкостью при отрицательных температурах, что позволяет сократить количество слоев в кровельном ковре. Особенностью наплавляемых рубероидов является наличие у них приклеивающего мастичного слоя, нанесенного в заводских условиях, что способствует снижению трудозатрат в процессе производства кровельных работ по сравнению с кровлями из традиционных материалов, наклеиваемых на мастиках непосредственно на объекте строительства.

Увеличение объемов дачного строительства, в том числе коттеджей , а также строительства многоэтажных жилых и других типов зданий с верхними этажами в виде мансард, крыши которых имеют различную, не редко очень сложную конфигурацию и относительно большие уклоны, привело к появлению на отечественном рынке новых штучных материалов, к которым относятся цементно-песчаная, металлическая и гибкая (битумная) черепица, битумные волнистые листы.

Кровля из штучных материалов отличается наличием в ней специфических элементов, которые присущи только такому типу кровли и предусмотрены для обеспечения ее надежности в процессе эксплуатации. С этой же целью такой тип кровли комплектуется набором дополнительных материалов и элементов, позволяющих обеспечить вентиляцию конструкции крыши, ее водонепроницаемость, а также быстроту и качество ее устройства.

Указанные новые типы кровель наряду с традиционными рассмотрены в настоящем Стандарте Организации (СО - 002 - 02495342 - 2005).

Предназначены для проектных и строительных организаций.

Как продлить крышу дома. Конструкция крыши дома или как продлить жизнь дому

Почему-то люди, которые заказывают строительство дома, считают, что конструкция крыши, не так важна, главное, чтобы применялись качественные и хорошие материалы, при этом, чем дороже, тем лучше.

Большее внимание уделяется кровельному покрытию. Только все это кардинально неправильно, потому что всего спустя год или два, можно будет заметить, что происходят некоторые неприятные изменения дома как раз из-за того, что неправильно устроена крыша.

В чем заключается конструкция крыши дома и этапы ее проведения.

Заказчик чаще всего представляет себе, что конструкция крыши это только правильно установленные балки, а также дорогое кровельное покрытие.

Чтобы развеять эти мысли, стоит сказать, что если отступить от установленной поэтапной системы СНиП, можно будет уже спустя несколько лет наслаждаться не благоустроенным домом, а руинами, которые от него остались.

Поэтому непременно предлагаем ознакомиться с этими этапами.

Для начала стоит уделить внимание проектному решению, где четко прописывается монтаж крыши, ее обустройство, а также обрешечивание и отступать от указанных данных нельзя.

Второе, это правильный выбор гидроизоляции, утеплителя, а также пароизоляции, при отсутствии всего одного материала, в доме либо будет холодно, либо начнут гнить опорные балки от количества конденсата и повышенной влажности.

Не менее важным становится и последний этап, это установка вентиляции, так как если не вентилировать деревянные конструкции, а также утеплитель, можно потерять тепло в доме и достичь процесса гниения всех деревянных элементов, могут появляться насекомые и плесень.

Завершительный этап, который представляет конструкция крыши дома: кровля.

Последний этап, это действительно монтаж кровельного материала. В данной ситуации ориентируйтесь на преимущественную погоду, для ветреных регионов, стоит выбирать тяжелые материалы, как черепица во всех ее проявлениях, для жарких регионов, стоит отказаться от рулонных покрытий, которые быстро деформируются.

Умеренный климат приветствует любые материалы, как шифер, черепица во всех видах, а также другие варианты. Не забывайте о дополнительной системе безопасности, как снегодержатели и отливы.

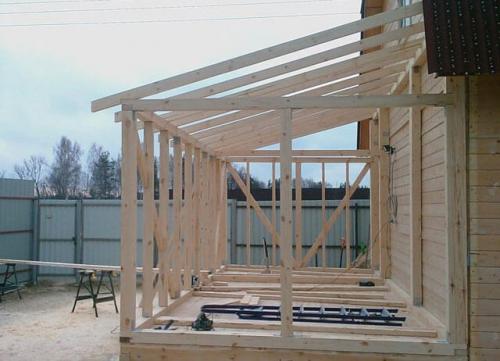

Примыкание крыши веранды к дому. Стеклянные и прозрачные конструкции

Пожалуй, сама красивая крыша пристройки получается из стекла. Одно из самых ценных достоинств стеклянной крыши – высокая светопропускная способность и долговечность.

Единственное, весит этот материал не мало и довольно сложно в монтаже. Для такой крыши нужны надежные опорные элементы, которые распределят нагрузку.

Для прозрачной крыши пристройки зачастую использует закаленное стекло толщиной в 1 см. Такое особенно прочно для противостояния погодным условиям. И ввиду его особенностей нередко делают частичное остекление крыши, когда пропускают свет только вставки или часть потолка.

Установку стеклянной крыши веранды или террасы мы советуем вам доверить специалисту, ведь в этом деле есть определенная опасность: если стекло, примером, не выдержит вес снега и рухнет, то пострадать от осколков могут все люди, находящиеся внутри.

Но, если у вас есть нужный строительный опыт, то ознакомьтесь внимательно с технологией монтажа такой крыши и постарайтесь перестраховаться во всех важных моментов.

Итак, самый главный аспект – это прочность конструкции, которая будет держать стекло. В этом плане хорош прочный и относительно легкий алюминий, также подходит податливое для обработки дерево. Главное требование – абсолютная герметичность стыков стеклянных панелей.

Стекло при этом вовсе не обязательно должно быть прозрачным: эффектно рассеивают свет матовые и декорированные крыши.

Но если вам не нравится идея с тяжелым стеклом, а крышу хочется прозрачную, тогда отдайте предпочтение куда более легкому поликарбонату.

Видео этап 27. Способ соединения двух крыш
