Виды ворот в гараж. Виды ворот по конструкции
Выбор типа ворот для гаража зависит от нескольких факторов:
- Бюджета;
- Наличия свободного места перед гаражом;
- Размера проема под монтаж ворот;
- Необходимости наличия дополнительного входа в виде калитки;
- Способа управления.
Производители предлагают нам выбирать из следующих конструкций.
Распашные ворота
Один из самых распространенных типов. Состоят из двух полотен, которые имеют жесткий каркас и удерживаются на петлях.Их преимущество заключается в:
- простоте конструкции;
- доступной стоимости;
- достаточной надежности;
- простоте монтажа;
- возможности дополнить одно из полотен дополнительным входом (калиткой);
- возможности изготовить ворота практически под любой размер проема.
Недостатком является то, что большинство распашных ворот открываются наружу, поэтому требуют достаточное количество свободного места перед гаражом. Однако эту проблему можно исключить, установив ворота таким образом, чтобы они открывались вовнутрь. Из этого вытекает другой недостаток – боковые стенки гаража становятся нефункциональными, так как вдоль них не получится установить стеллажи или рабочие столы. Также, чтобы открыть ворота зимой прежде нужно будет отгрести снег. Общая ширина полотна не может превышать 6 м.

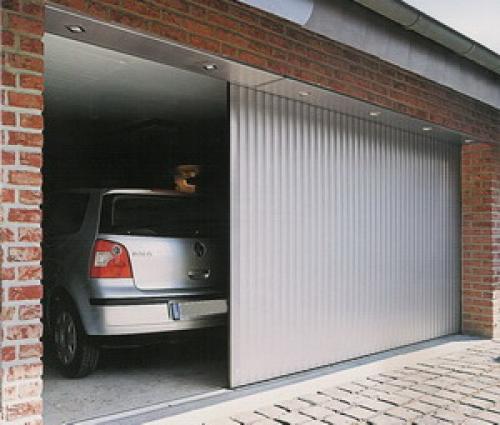

Откатные ворота
Идеальный вариант при ограниченном пространстве перед гаражом.Они представляют собой полотно, которое перемещается в сторону по несущей балке с помощью роликов. Полотно может быть одностворчатым и отодвигаться вправо или влево. Двустворчатым — раздвигаться в две стороны. Складным – состоящим из нескольких секций, которые при открывании складываются по принципу двери-гармошки. Преимуществом откатных конструкций является:
- неограниченность в размерах;
- длительный срок эксплуатации;
- достаточная прочность и надежность;
- экономия места.
К недостаткам можно отнести недостаточную теплоизоляцию . Также, если полотно ворот заклинит, открыть его будет довольно сложно.

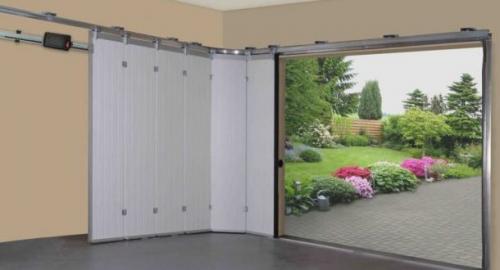

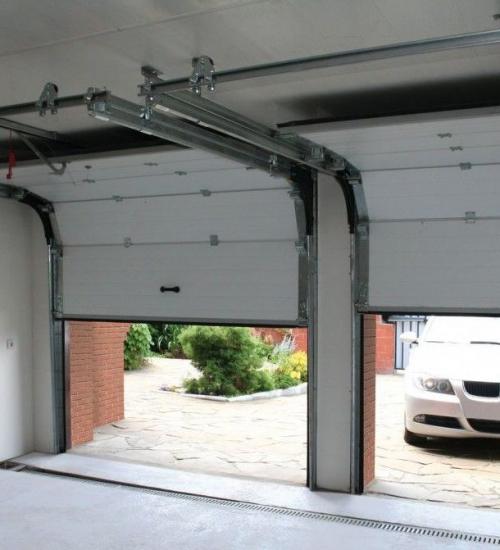

Секционные
Полотно в этом случае состоит из нескольких горизонтальных или вертикальных секций, ширина которых не превышает 50 см.Сама конструкция может быть подъемно-секционной – когда полотно ворот по специальным направляющим поднимается вверх и располагается под потолком. Или сдвижной – когда открытое полотно располагается вдоль боковой стены.
- Такие ворота удобны в эксплуатации и обеспечивают хорошую теплоизоляцию;
- К недостаткам можно отнести скрадывание внутреннего пространства, особенно в случае с боковой конструкцией.
Подъемно-поворотные
В этом случае при открывании полотно ворот сначала делает поворот вокруг горизонтальной оси и меняет свое вертикальное положение на горизонтальное, а затем по специальным направляющим уходит под потолок.К их преимуществам относят:
- надежность и высокие противовзломные качества;
- экономию пространства;
- возможность установки механической системы открывания.
К недостаткам относится возможность установки исключительно в проемы прямоугольной формы.
Подъемно-гильотинные
Полотно ворот выполнено из металла и является цельным.При открывании оно не складывается, не трансформируется, а просто поднимается вверх по вертикальным направляющим. Это позволяет
- сэкономить свободное место внутри постройки;
- обеспечить герметичность, теплоизоляцию и безопасность.
Однако в таком случае место над гаражом должно свободно. Существенным недостатком является необходимость замены полотна целиком при возникновении даже несерьезных повреждений.
Подъемно поворотные ворота. Подъёмно-поворотная конструкция
Подъёмно-поворотные ворота можно использовать в частных гаражах или промышленных помещениях.
Подъёмно-поворотные ворота состоят из цельного каркаса, поднимающегося вверх
Конструкция содержит направляющие ролики, которые помогают створке-щитку двигаться в вертикальном или горизонтальном направлении. В открытом положении конструкция располагается вертикально над потолком, не мешает и не занимает пространство перед гаражным помещением.
Ведущим элементом является рама, которая изготавливается из стальных профильных труб. Конструкция предусматривает монтаж специальных пружин для компенсации, которые свободны в открытом положении и растянуты в закрытом.
Конструкция бывает таких типов:
- Шарнирная. В данном случае щит беспрепятственно передвигается, однако пружины требуют тщательной регулировки.
- На противовесах. К раме понадобится закрепить трос, а в противоположной части — лебёдку. Данный тип подходит для тяжёлых конструкций.
Подъёмные ворота могут быть оснащены противовесом
Основные преимущества подъёмно-поворотных ворот:
- подходят для двойных гаражей;
- вручную их легко открыть;
- защита от коррозии;
- высокая стойкость к взлому.
Недостатки:
- возможность монтажа исключительно в прямоугольный проём;
- после установки между каркасом и щитком могут появиться зазоры, которые следует заполнить уплотняющим материалом;
- в открытом положении ворота уменьшают высоту проёма;
- ограниченный вес конструкции из-за пружин;
- полотно цельное, поэтому не получится выполнить ремонт отдельных частей.

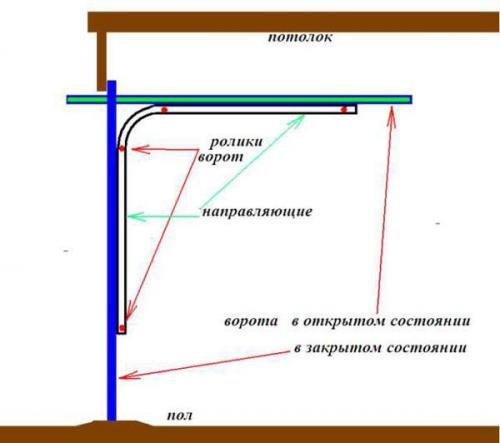

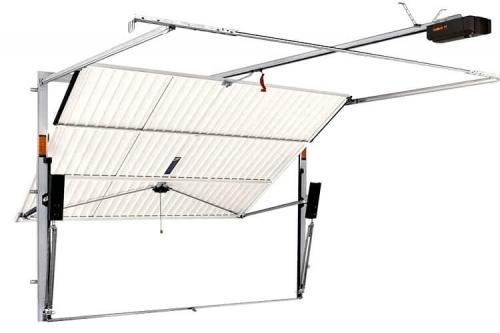

Схему таких ворот можно увидеть на рисунке:
Элементы, из которых состоят подъёмно-поворотные ворота
Конструкция изготовлена из оцинкованного металла и окрашена порошковой краской, поэтому она не подвергается коррозии.
Рулонные гаражные ворота. Рулонные или секционные ворота –, что выбрать для гаража?
Смотря куда. В предыдущей статье мы уже затрагивали вопрос алгоритма выбора ворот. Выбор зависит от возможности технически реализовать. Когда нельзя поставить один тип – ставится другой. Сравнивать их в тождественных условиях – не спортивно. Это встреча Роналдо и Артема Дзюбы. Когда некому играть, то и Дзюба – футболист.
Начнем с того, что рулонные ворота – это рольставни из широкого профиля, установленные в качестве ворот. Их первое назначение закрывать окна, витрины, проемы внутри зданий от несанкционированного проникновения. Если установить подъемные секционные ворота невозможно, то ставят рулонные.
Въезд на территорию
Въезд на территорию – пространство между двух столбов. В этой ситуации ставятся откатные или распашные ворота. Откатные ворота за счет распределения веса по роликовым опорам служат дольше. Но им нужно место справа или слева от въезда 1,5 проема ворот. Если это невозможно, то ставятся распашные.
Въезд с крышей или навесом позволяет установить рулонные или секционные ворота. Для секционных необходимо место под «потолком» навеса. Рулонные поместятся под крышу над воротами, их легко установить на любую перемычку, они сами могут стать перемычкой.
Въезд в помещение
Суп лучше есть ложкой, а макароны – вилкой. Хотя без разницы, чем есть, лишь бы не руками. В качестве ворот лучше ставить ворота. Сэндвич-панели созданы именно для ворот. Но секционные ворота требуют места над притолокой от 10 см, место внутри справа и слева от проема и под потолком. Если под потолком у вас висит велосипед, не хватает места для установки, то ставят рулонные.
Когда ставят роллетное полотно на въезд, используют ламели высотой 55 мм или 77 мм.
Казалось бы, выбор обусловлен проёмом. Но бытует мнение, что рулонные ворота из роллет прочнее, дешевле, красивее, надежнее. Поэтому вернемся к нашему условному гаражу, куда нужно установить ворота. Сравним возможности тех и других.
Секционные ворота | Рулонные ворота |
Установка только изнутри. | Установка изнутри, снаружи, в проем. |
Теплые, не продуваются. | Всегда холодные, не герметичные. |
Изготовлены из сэндвич-панелей с минимальной 40 мм толщиной. Основа панели – гальванизированная сталь, защищенная от коррозии. | Изготовлены из пенонаполненного профиля 55 мм или 77мм шириной. Толщина последнего – 14 мм. |
Для пружины растяжения, самого недорогого подъемного механизма для секционных ворот – минимум 25 тысяч циклов открываний. | Интенсивность использования – около 10 циклов в день. Ресурс пружины – 20 тысяч открываний. |
Высокая защита от взлома. | Защита от взлома меньше, чем у секционных. |
Автоматический привод устанавливается в любой момент без демонтажа конструкции. | Для установки автоматического привода на уже существующие ворота необходимо «пересобрать» ворота заново. |
Аварийное открывание при отключении электричества всегда внутри. | Механизм аварийного открытия на коробе. Что создает дополнительную опасность проникновения. |
Секционные ворота своими руками: установка секционных ворот поэтапно

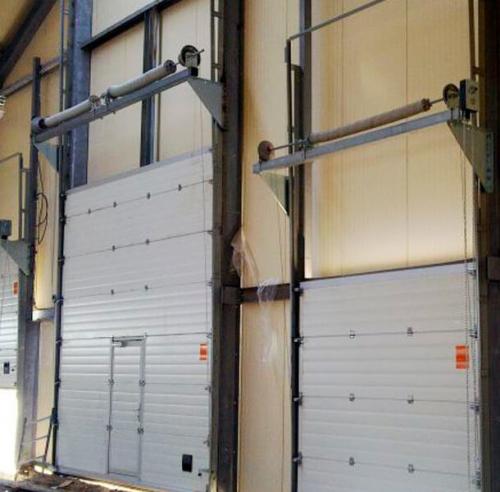

Секционные ворота используются сегодня для утепления и герметизации разных (в том числе гаражных) помещений. Подобные конструкции состоят из пружины, поглощающей колебание полотна, другой фурнитуры и направляющих. Само полотно оборудуется специальными механизмами, предназначенными для дистанционного открывания/закры
Секционные ворота
Секционные ворота встречаются преимущественно в тех помещениях, где ограничено свободное пространство. При открывании полотно поднимается вверх, что существенно экономит свободную площадь.

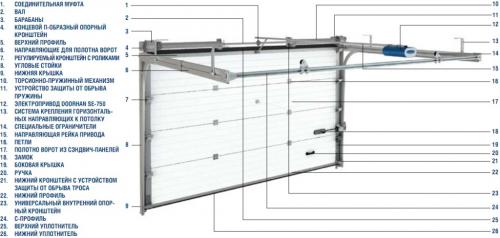

Конструкция секционных гаражных ворот
Внимание! Воротные панели, которые выполняются в любом цвете, при изготовлении покрываются специальным полимерным напылением, защищающим конструкцию от коррозии и обеспечивающим длительный эксплуатационный срок.
При желании в полотно можно встраивать прочное акриловое окно в целях освещения гаража, а благодаря утепляющим сэндвич-панелям конструкция способна работать в достаточно широком температурном диапазоне (от -50ᵒС до +70ᵒС).
Конструкция ворот
Также стоит выделить безопасность подобной конструкции, ведь закрывание обеспечивает специальная запорная система, которая дает возможность автоматически блокировать панель непосредственно после поднятия. При грамотной эксплуатации и четкому следованию инструкции изготовителя конструкция прослужит порядка десяти лет без ремонта и замены отдельных элементов. А теперь выясним, как собрать секционные ворота своими руками .

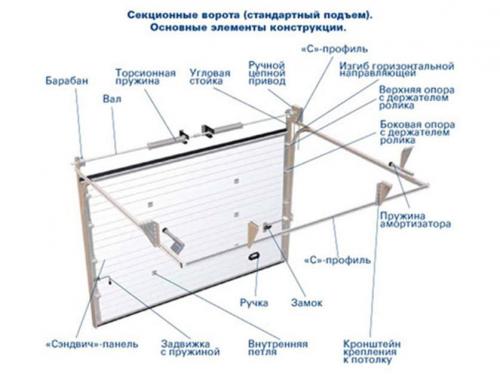

Схема ворот
Разновидности конструкции
Современные секционные ворота подойдут для помещений всех типов.
Внимание! Гаражи, выстроенные ранее, зачастую не отвечает нынешним строительным стандартам, вследствие чего ворота производят в различных модификациях.

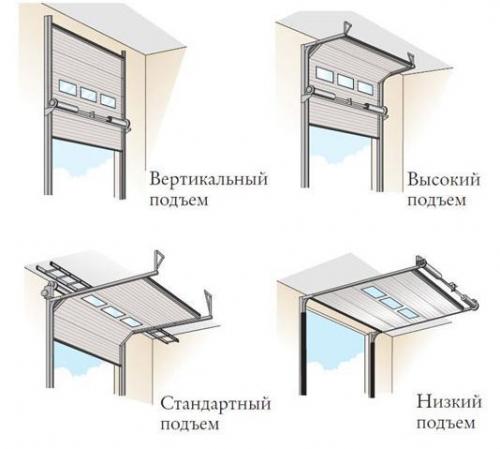

Варианты ворот
Конструкции вертикального подъема
Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.
Конструкции высокого подъема
Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.
Узнайте мастер класс от подписчика, как увеличить высоту гаража , из нашей новой статьи.
Конструкции стандартного подъема
Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.
Конструкции низкого подъема
Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:
- торсионного вала;
- наматывающих шкивов;
- балансировочных пружин.
После выбора подходящей конструкции можно приступать к подготовительным работам.
Цены на секционные ворота
Секционные ворота
Этап 1. Подготовка оборудования
Инструменты
До того как приступить к работе, следует подготовить все необходимые инструменты.
- Лазерный уровень особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
- Электродрель для крепления отдельных элементов на высоте.
- Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
- Другие инструменты: отвертка, кусачки, плоскогубцы.
Внимание! Приведенный перечень инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.
Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

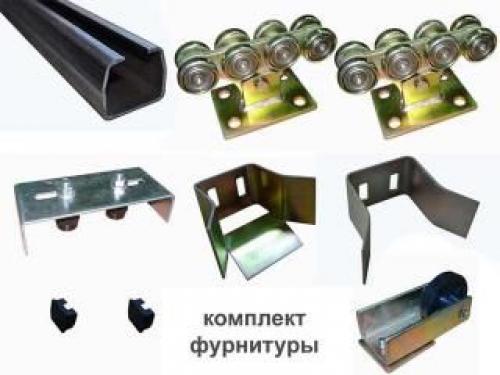

Фурнитура

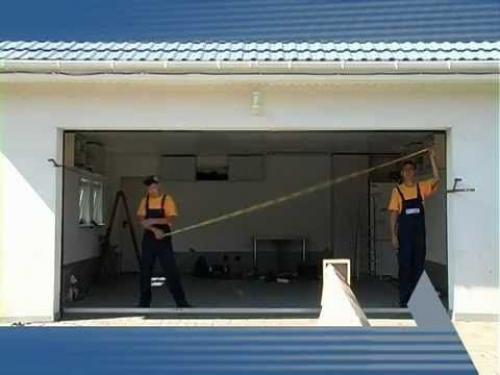

Этап 2. Замеры

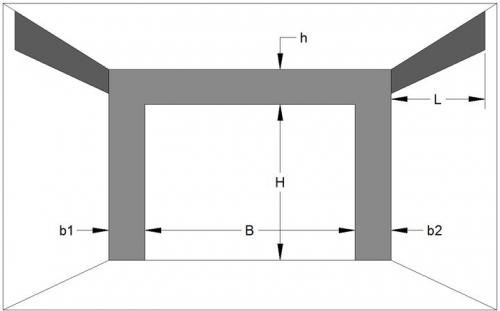

Схема для замеров
Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.
Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.
Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.
Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.
Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.
Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.
Этап 3. Подготовка проема
Подготовка проема
Замеры
После замеров и подготовки инструментов заказываются сами ворота . Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.
Ворота виды. Въездные ворота и их виды
Сохранность дома, гаража и дачи для каждого владельца первостепенная задача. И одним из способов решения данного вопроса являются въездные ворота на территорию домовладения либо в гараж.
Основное предназначение ворот заключается в перекрытии свободного проезда. Более того, по воротам можно также судить и о благосостоянии хозяев, так как данные изделия представлены самыми разнообразными конструкциями.
Наиболее распространенными являются металлические, обычно из профнастила, деревянные и кованые ворота.
Классификация ворот
По способу открывания створок ворота подразделяются на следующие виды:
- распашные;
- секционные
- поворотно-откидные;
- откатные.
В частном домовладении ворота секционные практически не встречаются, так как предназначены для гаражей с одновременным размещением нескольких транспортных единиц. Как правило, такие ворота устанавливаются на подземных парковках и ангарах.
Размеры ворот зависят от габаритов транспортных средств, которые будут проезжать через них. Средняя высота ворот – 160-180 см., а ширина – 320 – 400 см.
Распашные ворота
Это самый распространенный и классический тип ворот. Конструктивно такие ворота представляют две вертикально установленные опоры (столбы) с приваренными к ним петлями, на которые надеты створки. В зависимости от способа приварки петель, створки могут распахиваться как наружу, так и во внутрь территории.
Створки представляют собой сваренный металлический каркас (рама), зашитый деревом, профнастилом или листовым металлом. Иногда во въездных воротах на территорию делается комбинированная обрешетка.
Важно! Створки распашных ворот не рекомендуется делать из тяжелого материала, так как это существенно увеличит нагрузку на опорные столбы и петли.
Закрывание ворот данного типа осуществляется обычно при помощи массивного засова, препятствующего провисанию створок. Чтобы предотвратить самопроизвольное закрывание створок устанавливают пружинный фиксатор. Также необходимо установить ограничитель (фиксатор), в который будут упираться закрытые створки. Обычно фиксатор устанавливается снизу, посередине проема для въезда.
Столбовые опоры следует устанавливать в массивный и заглубленный фундамент, чтобы избежать провисания створок и расшатывания опорных столбов. Однако данный недостаток компенсируется тем, что распашная конструкция не требует наличия вдоль забора дополнительного свободного пространства, в отличие от ворот откатных.
По способу открывания распашные ворота подразделяются на:
- ручные;
- автоматические.
В автоматизированных конструкциях открывание и закрывание производится благодаря двум электрическим приводам. Большинство автоматических ворот открывается вовнутрь, поэтому автоматизация ворот возможна лишь в том случае, если на участке имеется свободное место.
К основным достоинствам конструкций с распахивающимися створками относят:
- простой монтаж;
- возможность сделать калитку;
- возможность выбора разнообразных форм, помимо традиционной прямоугольной.
Среди недостатков выделяют:
- регулярную расчистку от снега для свободного открывания створок;
- слабая устойчивость ветровым нагрузкам.

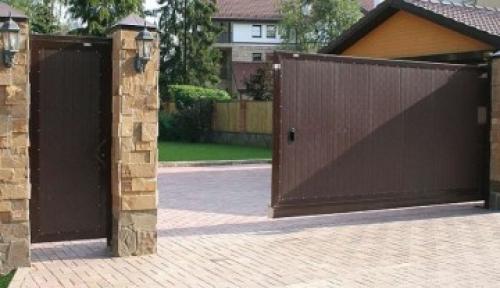

С откатными створками
По популярности ворота с откатными створками ничуть не уступают распашным. Движение створок производится по роликовым направляющим, установленным вдоль забора. Состоит такая конструкция из направляющих, полотна и роликов.
Установка ворот откатного типа требует обязательного сооружения фундамента, в котором размещаются опорные ролики. Учитывая то, что полотно при открывании движется по горизонтали наличие каких-либо препятствий по всей длине роликовых опор недопустимо, так как они будут препятствовать свободному открыванию ворот.
Для обрешетки рамы используют профнастил, дерево, листовой металл либо комбинируют данные материалы. Сэндвич-панели устанавливают в том случае, если это будут гаражные ворота.
Ворота с откатными створками подразделяются на:
- консольные;
- откатные;
- подвесные
Независимо от типа конструкции, откатные ворота характеризуются следующими преимуществами:
- отлично выдерживают сильные ветра;
- компактны;
- не требуют перед въездом свободного пространства;
- не требуется расчистка пространства от снега для их открытия.
Однако не лишены ворота откатных конструкций и недостатков, среди которых:
- регулярная очистка от мусора роликовых опор, а зимой – от снега;
- возможность установки только при наличии вдоль забора свободного места для откатываемого полотна.
Подвесные ворота
Данный тип конструкции въездных ворот применяется крайне редко, так как все чаще устанавливаются более современные ворота. Подвесные ворота движутся по закрепленной на балке направляющей. Створка изготавливается из листового металла либо пластика и движется вдоль забора или стены. В движение створка приводится ручным либо автоматизированным приводом.
