Как провести расчет опалубки для заливки бетона. Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента

предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Расчет опалубки стен. Как сделать расчет для опалубки стен?

Опалубка представляет собой форму, в которую заливается бетонный раствор для постепенного застывания. От ее прочности и правильности установки будет во многом зависеть надежность готового сооружения, поэтому перед монтажом должен быть проведен точный расчет. Она может использоваться для установки любых монолитных элементов здания, в том числе фундамента, стен, перекрытия, внутренних перегородок.

Из чего состоит опалубка?

Конструкция, удерживающая бетонную стену после заливки бетонного раствора, состоит из следующих элементов:

Щиты и панели. Они могут быть изготовлены из ДСП, ДВП, листов влагостойкой фанеры, профлиста и других материалов.
Поддерживающих элементов. Щиты испытывают сильное распирающее воздействие бетонного раствора, поэтому они фиксируются с помощью распорок и других конструкций.
Соединительные элементы и замковые системы. Опалубка должна быть герметичной, чтобы не допустить протечек бетонного раствора через щели.

Использование материалов с ламинированной поверхностью выгодно, так как они легче отделяется от бетонного сооружения после его застывания, а также обеспечивает ровность поверхности. Потребуется тратить меньше времени и материалов на ее черновую отделку.

Как проводится расчет опалубки для стен?

Расчет основан на проектной документации будущего здания. Учитывается фактическая длина стен и их высота, площадь и периметр постройки, толщина перекрытий. Последний показатель важен, если проводится расчет для стен двухэтажного монолитного здания. Для постройки здания со сложной конфигурацией стен вычисления лучше заказать у специалистов – ошибки могут привести к обрушению конструкции после заливки бетонного раствора и большим финансовым потерям. Расчет для стен проводится по той же формуле, что и для монолитного ленточного фундамента, он основан на требованиях СНиП 3.03.01-87. При сборке опалубки из досок их толщина для достаточной прочности рассчитывается по следующей формуле: H= √ (0,75 x G x K x L²/ T). В ней учитываются следующие параметры:

H — толщина доски, используемой для сборки опалубочных щитов.
G – это величина давления, которое будет оказывать бетонный раствор. Этот показатель в свою очередь рассчитывается по формуле G = Q x h. Q – это масса раствора, при стандартных условиях строительства она составляет 2500 как на 1 кубометр. H – высота слоя бетона, который будет воздействовать на доски.
K – коэффициент, определяемый в зависимости от используемого способа уплотнения бетонного раствора. Если бетон уплотняется вручную, этот коэффициент равен 1, если используется вибрационное уплотнение – 1,2.
L – ширина стены, то есть расстояние между щитами опалубки.
T – коэффициент сопротивления дерева. Это стандартная величина ее значение составляет 8 x 105 кг на кв. м.

Например, высота монолитного фундамента составляет 400 мм. Расчет по формуле G = Q x h дает величину давления бетонного раствора в 1000 кг/м2. Ширина бетонной полосы по проекту составляет 50 см. подставляем значения в формулу и получаем следующий результат вычислений. H = √ (0,75 x 1000 x 1,2 x 0.52/ 8 x 105) = 0,017 метра. То есть для установки опалубки потребуются доски, толщина которых составляет не менее 1,7 см. Если, к примеру, общая длина ленточного фундамента для дома составит 70 м, высота – 0,4 м, а толщина доски 0,017 метра, то можно рассчитать требуемое количество пиломатериалов для опалубки. Периметр удваивается, так как для установки опалубки щиты потребуется монтировать с двух сторон. 2 x 70 x 0.4 x 0.017 = 0,952 м3. Таким образом, для установки опалубки потребуется около 1 кубометра досок.

Использование строительного калькулятора

В большинстве случаев нет необходимости рассчитывать толщину и объем опалубки для стен вручную. Для этого можно использовать строительный калькулятор – программу, в которую достаточно ввести требуемые значения. Для расчета потребуются следующие данные:

Высота стен или фундамента.
Толщина стен или фундаментного цоколя.
Общая длина периметра постройки.

Программа проводит вычисления за несколько секунд. В результате можно узнать, сколько пиломатериалов потребуется для установки опалубки по всему периметру здания. Если планируется возводить монолитные межкомнатные перегородки, их длину также нужно использовать при расчетах. Использование калькулятора дает возможность избежать ошибок, которые могут привести к неприятным последствиям. Правильный расчет опалубки позволяет установить прочные монолитные стены, которые будут впоследствии служить десятки лет. Также необходимо рассчитать количество арматуры, необходимой для укладки каркаса между стенками опалубки для повышения прочности бетонной конструкции.

Расчет опалубки на прочность. Методика расчета опалубки перекрытия

Расчет ведется по двум направлениям:

расчет на прочность с учетом всех составляющих нагрузок;

расчет на деформации в конечной стадии с учетом только постоянных нагрузок.

В первую очередь необходимо собрать нагрузки, учитывающие:

- постоянную нагрузку от арматуры и бетонной смеси: b = 26d кН/м², где 26 - коэффици ент средней плотности для нормальных условий (средняя плотность свежей бетонной смеси 25 кН/м³, примерно 100 кг арматуры на 1 м³бетона); d- толщина перекрытия, м;
- собственный вес опалубки: g= 0,4кН/м².

Могут быть уточнения в зависимости от использованных материалов и конструкций: g= 0,15 кН/м²- если рассчитывается только фанера; g = 0,30кН/м²- для расчета балок и стоек при шаге поперечных балок не менее 50см. Толщины плит более 1,20м, как правило, требуют либо отдельного расчета, либо принимается в первом приближении значение 0,6 кН/м²;

- временная нагрузка, учитывающая неравномерную укладку бетонной смеси, уплотне ние бетонной смеси, нахождение на опалубке персонала и инструмента: р = 0,2 b кН/м², где b - постоянная нагрузка от бетона и арматуры. При этом ограничиваются значения времен ной нагрузки: кН/м²2 - в рабочей зоне 3x3м; р = 0,75кН/м²- вне этой рабочей зоны.

Конкретные условия производства работ могут вносить коррективы, напри мер применение тяжелых виброреек. С другой стороны, для большинства схем опалубки пролеты поперечных балок незначительно превышают 3,00м, что дает возможность упростить схему нагрузок и далее считать с постоянным значени ем временной нагрузки (как в рабочей зоне).

Расчет опалубки фундамента калькулятор. Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Источник: https://dizajn-interera.ru-land.com/novosti/raschet-opalubki-pod-lentochnyy-fundament-raschet-armatury-dlya-fundamenta

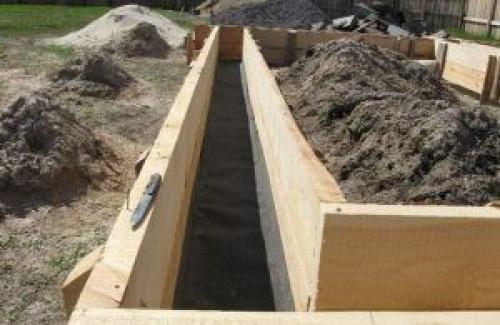

Расчет опалубки для монолита. Как рассчитать потребность в опалубке при заливке фундаментов

Для опалубки необходимо использовать качественное сырье

При строительстве монолитных фундаментов очень важно правильно рассчитать потребность в необходимых строительных материалах, в том числе – выполнить грамотный расчет опалубки.

Вот как можно высчитать потребность в деревянных досках для возведения фундамента в монолитном исполнении:

Измерить длину периметра здания.
Определить высоту фундамента с учетом припусков.
Принять толщину досок из проектных значений (или задать условно, в соответствии со строительными требованиями при проведении работ). Обычно деревянные щиты изготавливаются из обрезной доски толщиной от 25 до 30 см.

Пример:

Предусмотрено построить фундамент под садовый дом длиной 15 м и шириной 9 м.
Высота фундаментной монолитной ленты – 50 см (к высоте прибавляется примерно 20 см на припуски).
Пиломатериал – доски толщиной 25 см.

Длину периметра здания следует умножить на 2 (конструкция устанавливается с двух сторон фундамента). Полученный результат умножается на высоту фундамента с припусками в метрах, затем на толщину доски (размер указывается в метрах).

Расчет: 48 (15 + 15 + 9 + 9) х 2 х 0,7 х 0,025 = 1,68 м3.

Для изготовления щитов потребуются доски в количестве 1,68 м3. Лучше всего приобрести лесоматериалы с запасом, поэтому потребность в досках следует запланировать в количестве 2 м3.

Не следует забывать о потребности в деревянных брусках, которые необходимы для установки подкосов и подпорок при укреплении опалубочных щитов.

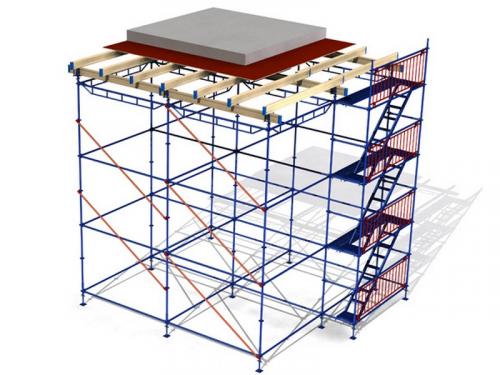

Расчет количества стоек для монолитного перекрытия. Частный случай расчета при высоте межэтажного основания свыш. 0 м

Предположим, что опалубка монолитного перекрытия на высоту 9 метров устанавливается. В этом случае расчеты будут самыми сложными и трудоемкими. Первоначально разберемся с тем, какая нужна опалубка, расчет на калькуляторе оставим на потом. Если толщина межэтажного пролета составит 45 и более сантиметров, тогда мы рекомендуем применять структурную формирующую систему. Она тоже объемная, но относится к более прочным и масштабным конструкциям, которые выступают и в качестве лесов. Собирается она цельной клеткой, что обеспечивает устойчивость, стабильность системы и надежность. При сборке используются крепежные элементы чашка-замок. Теперь проведем расчет объемной опалубки перекрытия по известным параметрам:

замер расстояния от потолка до пола (обозначим Н1);
параметр балки (обозначим высоту Н 6 );
габариты унивилки-домкрата (Нуд=50.0 см);
параметры опоры-домкрата (обозначим Нод=50.0 см);
число трехметровых стоек для наращивания нужной высоты (обозначим N ст.3 м ).

Делая расчет опалубки плиты перекрытия, учитывают, что комплектующие (опоры и унивилки домкраты) могут иметь и иную высоту 100-200 см и 75 см (соответственно). Правильный расчет стоек опалубки перекрытия должен учитывать индивидуальный подсчет количества осей. Для этого потребуется знать следующие параметры:

ширина площадки (обозначим В);
длина площадки (обозначим L);
габариты ригеля (располагается в горизонтальной плоскости, примем Lр=150 см);
количество осей (обозначим No).

Выполняется расчет горизонтальной опалубки по следующей формуле:

Благодаря структурности формирующей конструкции можно оптимально распределять нагрузку по опорным комплектующим. Это увеличивает надежность и безопасность опалубки. Чтобы завершить расчет опалубки перекрытий высотой свыше 6 м, необходимо просчитать еще и число связующих ригелей. Параметры будут аналогичными предыдущему пункту, но формула для просчета другой. Значения подставляют в

По полученным численным значениям будет несложно сделать расчет стоимости аренды опалубки или отдельных комплектующих. Мы предлагаем брать такие формирующие бетон конструкции именно в аренду, поскольку такая форма покупки более выгодна и не требует складирования. Если вы хотите исключить ошибки в расчетах опалубки, калькулятор, составленный нашими мастерами, поможет решить проблему.

Осталось просчитать число ярусов структурной конструкции по формуле:

Здесь Nc — количество стоек на опорной оси. Предложенный нами калькулятор расчет опалубки просчитает по заданным параметрам все необходимые данные, а также сумму полного комплекта и итоговую сумму.

Расчет количества стоек для монолитного перекрытия

Когда высота межэтажного основания свыше 0 метров, расчеты становятся более сложными и требуют тщательного подхода. В этом случае, когда толщина межэтажного пролета составляет 45 см и более, мы рекомендуем использовать структурную формирующую систему, которая обеспечивает устойчивость, стабильность и надежность.

Расчет объемной опалубки перекрытия

Для расчета объемной опалубки перекрытия необходимо учитывать следующие параметры:

Высота перекрытия (H) - 9 метров
Толщина межэтажного пролета (h) - 45 см и более
Высота опор (h1) - 100-200 см и 75 см (соответственно)

Для расчета горизонтальной опалубки используется следующая формула:

H = (h + 2h1) / (1 + 2 * (h1 / h))

Благодаря структурности формирующей конструкции можно оптимально распределять нагрузку по опорным комплектующим, что увеличивает надежность и безопасность опалубки.

Расчет числа связующих ригелей

Для расчета числа связующих ригелей, необходимых для перекрытия высотой свыше 6 метров, используется следующая формула:

N = (H - 6) / (h + 2h1)

Значения подставляют в формулу и получают результат.

Таким образом, расчет количества стоек для монолитного перекрытия требует тщательного подхода и учитывает индивидуальный подсчет количества осей, а также число связующих ригелей.

Расчет опалубки перекрытия. Как рассчитать опалубку для перекрытия

При подготовке опалубки перекрытий важно правильно рассчитать количество необходимых материалов, определить их ключевые характеристики. Для некоторых проектов понадобятся дополнительные опоры и крепежи, а нестандартные конструкции стоит продумывать особенно тщательно. Такие расчеты можно выполнить несколькими способами:

воспользоваться одним из онлайн-инструментов. В сети представлены бесплатные и платные калькуляторы для расчета опалубки перекрытий. Также можно скачать одно из специальных приложений;
заказать услуги сторонней компании. Специалист с нужной квалификацией самостоятельно произведет расчет и подготовит подробный отчет. Компании, которые предоставляют в аренду опалубки для перекрытия, готовы проконсультировать клиентов, оценить расход материалов с учетом специфики конкретного проекта.

Даже если не планируете производить расчеты самостоятельно, важно понимать ход и смысл действий.

Какие переменные понадобятся для вычислений?

Каждая конструкция состоит из щитов и панелей, крепежных элементов, замков и соединений. Могут использоваться пристройки, например, балки и лестницы для передвижения рабочих.

Для создания прочных конструкций стоит определить значения несколько переменных:

высоту и длину стен. Брать в расчет стоит конкретные показатели по техническому проекту;
устойчивость материала. Необходимо узнать, какое механическое давление выдерживает дерево или металл до деформации под бетонной массой;
высоту цельной конструкции. Речь идет обо всех этажах постройки в совокупности или о глубине фундамента;
площадь и толщину перекрытия. Эти переменные — основные при расчетах опалубки стен;
периметр сооружения. Позволяет правильно вычислить пропорции и определить размер затрат.

Если конструкция предполагает нестандартную геометрическую форму, советуем обратиться к специалистам.

Три основных вида расчетов

Зависят от типа опалубочной системы. Не подходят для нестандартных конструкций.

Высота «пол-потолок» до 4.5 метров

Если толщина перекрытия составляет не более 40 сантиметров, монтируют стандартные телескопические стойки. На один метр квадратный приходится один опорный элемент. Максимальная нагрузка составит от 1500 до 2000 килограмм с запасом прочности. Когда толщина превышает 40 сантиметров, под каждую стойку понадобится стабилизирующая тренога.

Дополнительно необходимо установить деревянные балки по три с половиной погонных метра на метр квадратный.

Высота «пол-потолок» от 4.5 до 6 метров

В этом случае вместо стоек монтируют вышки-туры. Одну опору устанавливают на каждые девять метров квадратных. То есть, по углам каждого квадрата со стороной в три метра стоит одна «тура».

Высота «пол-потолок» больше 6 метров

В таких проектах используют объемную опалубку. Сначала рассчитывается количество опорных стоек. От высоты «пол-потолок» отнимите показатель высоты балок, домкратов, унивилок и опор. Затем полученное значение разделите на три. Это и есть количество стоек.

Чтобы получить число осей, найдите произведение двух показателей:

Суммы единицы и отношения ширины площадки к длине ригеля,
Суммы единицы и отношения длины опорной части к длине ригеля.

Рекомендуем проводить расчет в сантиметрах или миллиметрах.

Существуют специальные таблицы с готовыми значениями, где учитываются расстояния между поперечными и продольными балками, общая сила давления и толщина перекрытия.

Изучайте частные случаи и примеры, чтобы четко понимать смысл расчетов. Например, при поиске значений для объемной опалубки перекрытий отношения ширины площадки к длине ригеля и длины опорной части к длине ригеля округляют до целого в сторону уменьшения. Чтобы найти количество ярусов, достаточно к числу стоек на оси прибавить единицу.

Если речь идет об опалубке стен, при толщине до 50 сантиметров стяжки не понадобятся. Для более мощных конструкций придется брать в расчет и элементы схватки.

Калькулятор деревянной опалубки. Разновидности опалубки

В зависимости от ряда факторов опалубку разделяют на отдельные подвиды:

По расположению конструкций в пространственной плоскости, опалубка может быть горизонтальной и вертикальной.
По отдельным конструкционным характеристикам выделяют:
- опалубка блочная;
- крупно и мелко щитовая конструкция;
- скользящая, переставная или подъездная модель;
- блочная или несъемная конструкция.
В зависимости от вида материалов, из которых монтируется опалубка, выделяют: деревянную, стальную, пластиковую или комбинированную конструкцию.
По способу влияния на бетонный раствор выделяются следующие разновидности опалубки: согревающая, с утеплителем и без, специальная.
По тому, как часто используется опалубка, различают:
- одноразовый вариант. Не подлежит повторному использованию;
- инвентарную. После выполнения своей главной миссии, конструкция разбирается, и может храниться на складе до повторного ее использования.

Наиболее практичной является щитовая конструкция, выполненная из металла, или в комбинации стали и дерева. В этом случае каркасом служат уголки из стали с дополнительными ребрами жесткости. К ним крепят стальные листы толщиной не менее 3 мм.

Если используется комбинированный тип, то в качестве боковых элементов используется фанерный лист или пластиковая панель. В качестве крепления, для такой конструкции используются скобы на пружинах, а также различные виды замков. Смонтированная таким образом конструкция отличается повышенными показателями прочности и долговечности, однако у нее существует один недостаток — монтаж конструкции требует достаточно больших денежных инвестиций. Не во всех случаях такие затраты оправданы с экономической точки зрения.

Поэтому наиболее популярным вариантом, привлекающим не только своей практичностью, простотой сборки и небольшими денежными затратами является деревянная опалубка.

Расчет опалубки cup lock. Нюансы установки и эксплуатации объемных вышек

Эксплуатация опалубки для заливки перекрытий начинается с подготовки площадки и знакомства с технической документацией. Последовательность сборки системы Cup-lock следующая:

устанавливаются регулируемые стойки на ровную поверхность с выдержкой требуемого шага;

Установка регулируемых стоек

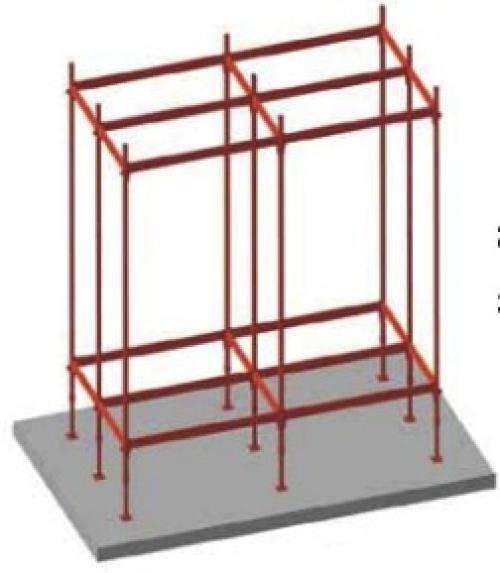

монтируются первые (нижние) ряды перекладин с закреплением на чашках;

Монтаж нижних рядов перекладин

закрепляется первый сегмент стоек, укрепляемый сверху балками по аналогии с предыдущим шагом;
конструкция наращивается до требуемой высоты путем монтажа стоек и ригелей;

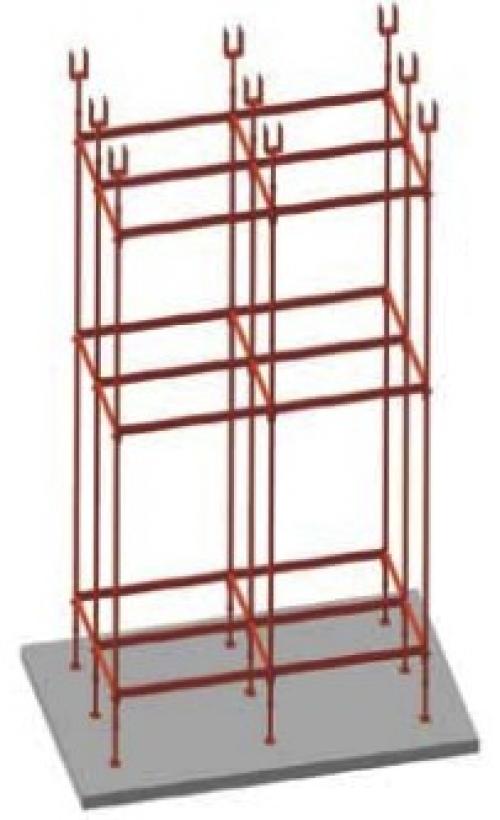

на верхний ряд стоек крепятся унивилки и укладываются двутавровые деревянные балки, на которых в свою очередь размещается палуба.

Крепеж унивилок на верхний ряд стоек

Монтаж двутавровых деревянных балок

Объемная опалубка разработана для бетонирования на высоте до 40 метров. Максимальная высота каждой вышки не должна превышать трех метров, при необходимости заливки широкого участка перекрытия можно использовать комплекс вышек. Каждая из вышек размером 1,5/1,5, расположенная на расстоянии до 1,7 м друг от друга и скрепленная поверху двутавровыми балками в комплекс, может обслуживать площадь до 10 кв.м. с толщиной перекрытия не более 30-ти см.

Опалубка каплок часто используется в различных сферах строительства. Как правило, конструкцию приобретают для вертикальной опоры перекрытия во время возведения сооружений по монолитной технологии.

Конструкция выполняет одновременно функции опалубки перекрытий и строительных лесов. Представленная система частом эксплуатируется как опора опалубки для промышленных проектов и для монолитного гражданского домостроения с небольшой высотой между перекрытиями.
