Если вам предстоит какое-либо строительство, то первое, что вам потребуется на участке, – это строительная бытовка. Конечно, такое сооружение можно приобрести и в готовом виде, но цена не него будет не маленькая. Гораздо проще и экономнее выполнить её самостоятельно. Чтобы вам не пришлось ломать голову в поисках чертежей бытовки, в подсчёте материалов и составлении сметы, можете воспользоваться предложенным вариантом бытовки. А пошаговое руководство с чертежами и фото поможет вам на этапе сборки.
Необходимые материалы (смета)

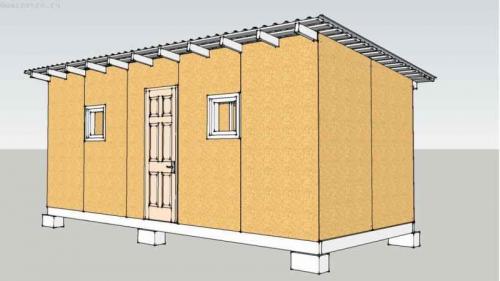

Для возведения небольшой бытовки размерами в плане 6х2,4 метра и высотой 2,4 метра вам потребуется купить:
- Влагостойкую фанеру размером 1,22х2,44 толщиной 1,2см (5 листов по 920 руб.) – 4600 рублей.
- Обрезную доску шириной 0,15 толщиной 0,05 (8 досок длиной 6 м по 300 руб.) – 2400 рублей.
- Брус 50Х50 см длиной 3 метра (50 шт. по 65 руб.) – 3250 рублей.
- Необрезную доску шириной 250 мм (всего 0,8 м.куб. по 3600 руб.) – 2880 рублей.
- Цементно-песчаный блок размером 40х20х20 (6 шт. по 60 руб.) – 360 рублей.
- Блок оконный размером 600х600 мм (2 шт. по 585 руб.) – 1170 рублей.
- Рубероид РПП-300 по 15 м.кв. в рулоне (2 рулона по 260 руб.) – 520 рублей.
- Ориентировано-стружечные плиты (OSB) размером 1,22х2,44 м толщиной 0,9 см (14 плит по 605 руб.) – 8470 рублей.
- Филёнчатую дверь ДГ-7 производства г. Александров – 2050 рублей.
- Обрезную доску 0,05х0,10х6 м (6 шт. по 200 руб.) – 1200 рублей.
- Утеплитель марки «Хитрок», плита толщиной 5 см площадью 5,4 м.кв. (3 плиты по 480 руб.) – 1440 рублей.
- Полиэтиленовую плёнку толщиной 0,1 мм и шириной 3 м (10 м по 30 руб. за метр) – 300 рублей.
- Доставка материалов автомобилем газель – 3000 рублей.
- Доски второго сорта для обрешётки – 450 рублей.
- Профнастил С20 3х1,015х1,15 м (6 листов по 650 руб.) – 3900 рублей.
- Утеплитель «Изобел» толщиной 5 см площадью 6 м.кв. (3 листа по 480 руб.) – 1440 рублей.
- Оргалит 2,75х1,22 (6 листов по 200 руб.) – 1200 рублей.
- Защитное покрытие для древесины «Снеж» 9 литров – 1880 рублей.
Смета на бытовку 6х3. Главное меню
Главная » Бытовка своими руками » Бытовка своими руками. Смета.
Бытовка своими руками. Смета.
Пошаговое руководство как построить бытовку своими руками.
Для начала определимся, какую бытовку мы будем строить. По нашей статистике, самая популярная модель среди дачников — бытовка дачная 6х2,3 м Распашонка. Вот ее фотография:

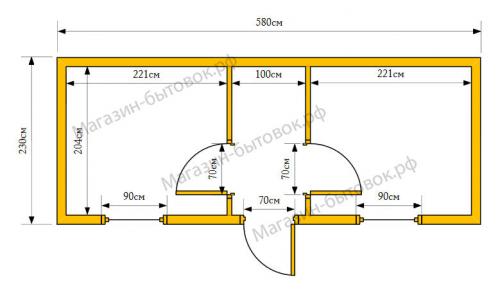

Обычно, такая бытовка обита вагонкой снаружи и изнутри, утеплена минватой по всему периметру, имеет 2 распашных окна в зимнем исполнении и две перегородки внутри. Крыша домика покрыта оцинкованным профлистом. Вот примерный план бытовки:
Итак, приступим!
Шаг 1. Подбор материалов.
Нам потребуется:
1. Лыжи бытовки — брус размера 150х100 мм длиной 6м 2 шт.
2. Брус для каркаса бытовки (лаги, стойки, стропила). Подойдут размеры 30х100 мм, 40х100 мм или 50х100 мм. Самый распространенный брус на рынке — 50х100 мм. Будем использовать его.
3. Половая доска. Тут все несколько сложнее. Необходимо использовать сухой строганный материал. Обычно, это половая шпунтованная доска толщиной 35 мм. За редким исключением удается найти доску толщиной 28 мм. Мы будем исходить из размера 35 мм.
Если мы захотим сэкономить и пустим обрезную сырую доску толщиной 25 мм, то получим через некоторое время жуткий скрип полов и примерно такую картину:
4. Обрешетка крыши и черновой пол. Обычная обрезная доска толщиной 25 мм.
5. Вагонка. Строительные рынки будут рады предложить евровагонку толщиной 12,5 мм класса АБ. Длина вагонки не больше 3м. Можно заменить вагонку на блок-хаус или имитацию бруса, но это только повысит итоговую стоимость домика. Остановимся на вагонке.
6. Утеплитель. Подойдет URSA толщиной 50 мм. Достойный утеплитель за умеренную цену, который есть почти на каждом рынке.
7. Ветро-пароизоляция . Доступный вариант – пергамин. Чаще берут мембранную пароизоляцию. Дно подшивается рубероидом, чтобы защитить пол от влаги.
8. Плинтус. Самый маленький размер 25 мм. Скроет неровности вагонки на стыках внутри домика.
9. Гвозди. Потребуется несколько размеров: длина 150 мм (забивать лаги и стропила), 70 мм (строительство каркаса и обрешетки), 40 мм (обшивка вагонкой снаружи и изнутри).
10. Окна. Почти на любом рынке можно найти окна размером 90х90 см двустворчатые с двойным остеклением. Они отлично подойдут для утепленной бытовки.
11. Двери. Филенчатые шириной 70 см с коробкой. Тоже есть почти везде.
12. Краска и биозащита. Выбираем Pinotrex и обычную биозащиту.
Чертеж бытовки 6х. Как сделать чертеж
Перед началом работы линейкой производят соответствующие замеры. Высота сооружения должна быть не менее роста человека плюс 50 см. Это создаст наиболее комфортные условия для проживания, сократив траты на дополнительные строительные материалы. Ширину дачного вагончика рассчитывают в соответствии с его назначением, также как и длину. Сюда входят такие показатели:
- Количество проживающих людей;
- Количество комнат;
- Площадь отдельных участков и общая площадь строения;
- Необходимость частой транспортировки вагона на дальние расстояния.
Когда все замеры произведены, приступают к начертанию. Заметим, что чертежи можно создать не только своими руками при помощи бумаги и карандаша, но и с помощью специальных графических редакторов. Последние значительно экономят время и позволяют производить дополнительные расчеты количества нужного строительного материала.
Чертеж и планировка с размерами строительного вагончика
Если нет возможности подключить компьютерные технологии, когда создается проект бытовки, можно сделать чертеж. Основной чертеж (вид сверху) должен отображать следующие показатели:
- Стены и их толщину;
- Расположение комнат;
- Средства коммуникаций и их расположение.
Если комнат много, требуются дополнительные чертежи отдельных комнат, где более детально изображают все компоненты, вплоть до расположения мебели. Если есть возможность создания двухмерного изображения, то можно сделать чертеж своими руками наружной части вагончика, где указывается каркас, его толщина и место крепления. Такая схема более чем удовлетворительна для возведения самого примитивного вагончика, используемого в качестве бытовки.
