Каркас под гипсокартон из бруса. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить

Каркас под гипсокартон из бруса. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить

Облицовка стен гипсокартоном предусматривает устройствоили деревянных брусьев. Преимущественно используется обрешетка из металла, она долговечнее и практичнее.

В помещениях с нормальным и сухим температурно-влажностным режимом для устройства каркаса допустимо применение деревянных брусков, влажностью 12%, пропитанных антисептическим и антипиреновым составами. В местах с повышенной влажностью, а также там, где требуется повышение огнестойкости конструкций используется только металлический каркас.

Какой нужен брус

Для устройства деревянных каркасов выбирают брус сечением 50х30 и 60х40 мм (потолки), 40х25 (стены). Основные требования к материалу: влажность – не более 12%, отсутствие трещин и прочих дефектов. Распространенная природа дерева – сосна.

Какой нужен крепеж и способы соединения

Соединение деталей каркаса, их крепление на стене и потолке выполняют дюбель-гвоздями . В бетонных поверхностях предварительно делают отверстия перфоратором со сверлом, диаметр которого соответствует диаметру дюбеля.

К дополнительным элементам крепежа можно отнести металлические уголки . Ими стыкуют вертикальные стойки с горизонтальными. Крепление направляющих деревянных брусьев ведут с шагом 40-60 см (расстояние между ближайшими стойками).

Соединение элементов деревянного каркаса друг с другом выполняют саморезами под углом или металлическими перфорированными уголками. Монтаж брусьев на стене делают с отступом от нее, используя потолочные и напольные стартовые профили или без отступа, когда стартовые бруски не нужны, а вертикальные стойки крепят сразу на стену. Если она кривая, делают ее выравнивание спецсоставами или путем подкладывания в нужных местах деревянных прокладок.

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

1. Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
2. В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
3. Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
4. Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;
5. Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
6. При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
7. Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
8. Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
9. Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
10. Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
11. Шаг крепления ГКЛ на потолке – не более 17 см.

Каркас под гипсокартон из металлопрофиля стены. Обшивка стен гипсокартоном

Гипсокартон – быстрый способ кардинально изменить пространство дома или квартиры. Им не только выравнивают стены, но и утепляют помещение, создают декоративные конструкции, возводят стены и др.

При выравнивании стен ГКЛ используют один из 3 способов крепления:

• Крепление на оцинкованный профиль. Поверхность стены будет идеально при любой первоначальной кривизне. Профили закрепляют на фиксаторы, из которых собирают каркас (перемычки, стойки) с лицевой стороной в одной плоскости. Пространство между стеной и ГКЛ позволяет уложить электропроводку и коммуникации, а так же звукоизоляцию и утеплитель. Минусом этого метода – высокая проводимость звука без утеплителя. Звук от удара по стене будет как от барабана.
• Монтаж на деревянные бруски. Принцип сбора аналогичен предыдущему – перемычки и стойки, но крепление каркаса будет к стене. Компенсировать большие перепады не выйдет, так же дополнительно тратится время на поиск выступающих частей. Для выравнивания подкладывают бруски или счесывают на выступах.

Дерево для каркаса должно быть высушено (до 20% влажности). В противном случае брус поведет, а конструкция перекосится.

К недостаткам можно отнести вероятность поражения дерева грибком или древесным вредителем. Метод востребован в районах, где стоимость пиломатериалов ниже цены на профиль.

• Монтаж листов при помощи клея. Применяют специальные клеевые составы или «жидкие гвозди». Это допустимо для стен с максимальным перепадом до 2 см. На лист (стену) наносят клей кучками (для неровных поверхностей) или полосами и устанавливают лист, регулируя уровнем. Для закрепления требуются подпорки и клинья.

Каркас под гипсокартон на стену. 4 Как делать каркас из профиля – пошаговая инструкция

Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации. Особое внимание уделяется электропроводке и планировке расположения выключателей и розеток. Необходимо развести кабели так (не забыв "упрятать" их в кабель-каналы), чтобы затем не заниматься поиском нужных проводов, когда каркас будет обшит ГКЛ.

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых ("верхушка" кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны. С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

1. 1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
2. 2. Фиксируем "пэшки" к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй "пэшки" до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
3. 3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются "блошками" к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
4. 4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

Каркас под гипсокартон из металлопрофиля на потолок своими руками. Виды каркасов для гипсокартона

На классификацию каркасов для гипсокартона влияет несколько критериев:

• применяемый материал;
• количество ярусов;

В зависимости от используемых материалов для сооружения каркаса для гипсокартона на потолок, он может быть:

1. Деревянным . Для его изготовления задействуют брус. Такую конструкцию сооружают нечасто, поскольку она получается дорогостоящей и при этом не обладающей достаточной прочностью и долговечностью, а также восприимчивой к повышенной влажности. Кроме этого, деревянный брус следует подвергать обязательной обработке антисептиками - защитой от гниения и бактерий, и антипиреном – средством от возгорания. Главное преимущество данной конструкции заключается в ее экологической чистоте.
2. Металлическим . Чтобы его собрать, потребуются несколько видов профилей. Элементы из металла стоят дешевле, отличаются прочностью и долговечностью. На сегодняшний день технология монтажа каркаса из металлического профиля на потолок полностью отработана, процесс этот несложен и не слишком трудоемок. Если сборка планируется в помещении с высоким уровнем влажности, тогда предпочтительнее использовать оцинкованные изделия.

Одновременно каркасы, сделанные из металлопрофиля, подразделяются на:

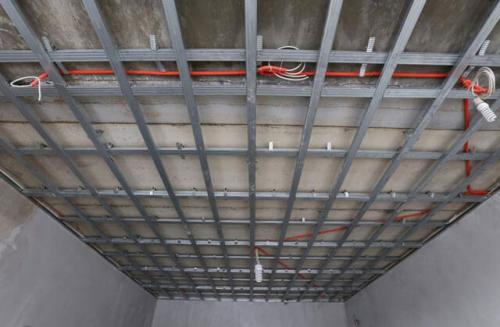

1. Ячеистые . Состоят они из линейно расположенных элементов и перемычек, которые устанавливают между ними перпендикулярно и с одинаковым интервалом. Каркасы получили такое название, поскольку профили и перемычки образуют в них ячейки одного размера прямоугольной или квадратной формы.
2. Поперечные . В данном случае каркас собирают из поперечно установленных металлических профилей, которые закрепляют в направляющих. На поперечную систему необходимо меньше материалов, чем на ячеистую конструкцию. Одновременно процессу создания такого каркаса на этапе проектирования и нанесения разметки требуется больше аккуратности.

Каркас в соответствии с количеством ярусов бывает:

1. Одноуровневым . При его сооружении деревянные балки или профили располагают в единой горизонтальной плоскости, в результате чего образуется ровный гипсокартонный потолок, у которого на всем протяжении одинаковая высота.

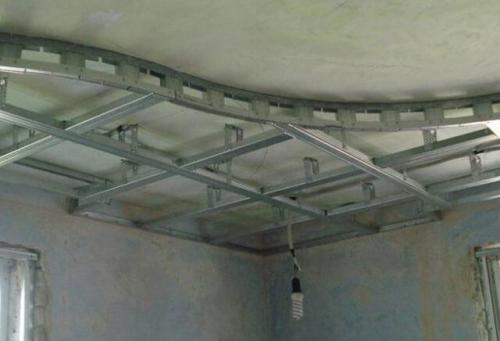

2. Многоуровневым . Этот каркас потолка из гипсокартона собирают при обустройстве нескольких ярусов и для создания плавных обводов и сложных фигур. Также с его помощью собирают многоуровневую потолочную конструкцию, где материал обшивки крепят по периметру стен, а в центре размещают натяжное полотно из ткани или поливинилхлорида.

Каркас под гипсокартон. Особенности сооружения каркаса под гипсокартон для стен и потолка

Основной тип крепления гипсокартона – это каркасная конструкция, которая крепится к отделываемой поверхности. По сути, это возведение новой стены каркасного типа. Так как гипсокартон имеет определенную массу, то требования к обрешетке всегда были жесткими. Еще совсем недавно ее сооружали из деревянных брусков (реек), но это уже вы прошлом, потому что им на смену пришли более качественные материалы – металлические профили.

Хотя необходимо отдать должное, рейки иногда и сегодня еще используются, но крайне редко. Почему это произошло? Во-первых, древесина имеет свойства изменять свои размеры под действием перепадов влажности и температуры. Со временем бруски рассыхаются, трескаются, покрываются червоточиной и плесенью. Во влажных помещениях они быстро коробятся.

Все это отсутствует у металлического профиля, поэтому именно этот материал в настоящее время стал основой сооружения каркаса под гипсокартон.

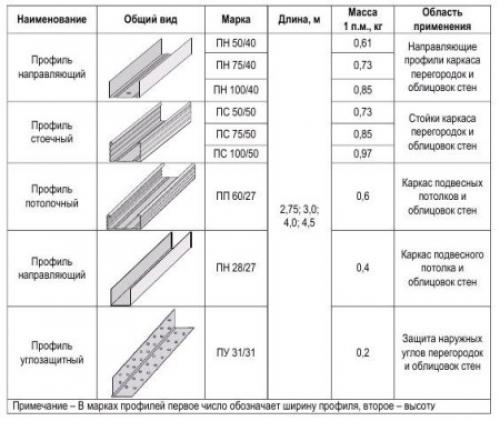

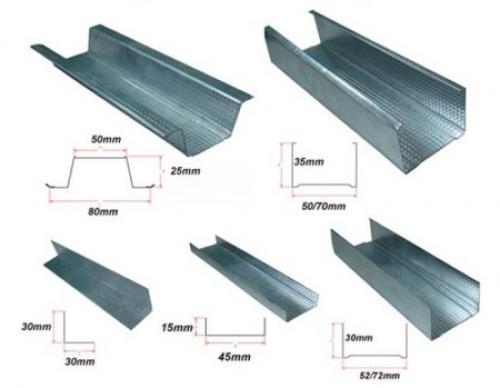

Виды профилей для каркаса под гипсокартон

Производители предлагают несколько видов профилей, у каждого из которых свое предназначение.

• ПН – это направляющий профиль . Обычно это вид используется для сооружения контура будущей обрешетки. Крепится он к стенам, полу и потолку. Имеет П-образную форму, где ножки всегда стандартного размера – 40 мм, а полка 50-100 мм.
• ПС – стоечный . По сути, это та же направляющая. В его конструкции есть специальные два продольных желобка, которые увеличивают жесткость профиля. Ширина ножек – 50 мм, полки 50-100 мм. Используется этот профиль только для сооружения каркаса для стены.



Области применения металлических профилей

• ПП – потолочный , с тремя продольными канавками. У него стандартные размеры – 60х27 мм.
• ПНП – направляющий потолочный . Его используют для сооружения контура под подвесную конструкцию. Имеет стандартные размеры – 27х28 мм.
• ПУ – угловой . Используется в тех случаях, когда необходимо сделать выпуклую конструкцию, к примеру,или ниши. Это перфорированный элемент с углом 85°. Кстати, он бывает не только внешним, но и внутренним.
• ПА – арочный . Его используют для сооружения дверных проемов, а также при создании волнообразных конструкций на потолке.

Каркас под гипсокартон из металлопрофиля на потолок. Какой профиль нужно приобретать для потолка

Строительные маркеты предлагают множество видов профилей. Нужно разобраться, какой профиль для потолка из гипсокартона подходит? Все они отличаются внешним видом и своими функциональными свойствами. Для приобретения требуемых профилей требуется изучить маркировку, размеры, принадлежности. Профиль имеет размеры в длину, ширину, а также толщину. Какой профиль нужен для потолка из гипсокартона? Для несущего каркаса под ГК-листы следует выбирать более толстый профиль, нежели для обрешётки декоративного элемента интерьера.

Основные и дополнительные профили для каркаса

Основные типы профиля для каркаса на потолок

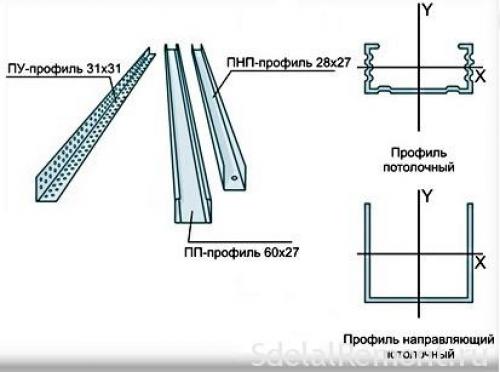

Для создания металлического каркаса на потолке для гипсокартонных листов используется два типа профиля: направляющие и потолочные элементы. Но, кроме этих видов для создания металлической основы применяются также и другие элементы, которые будут рассмотрены ниже.

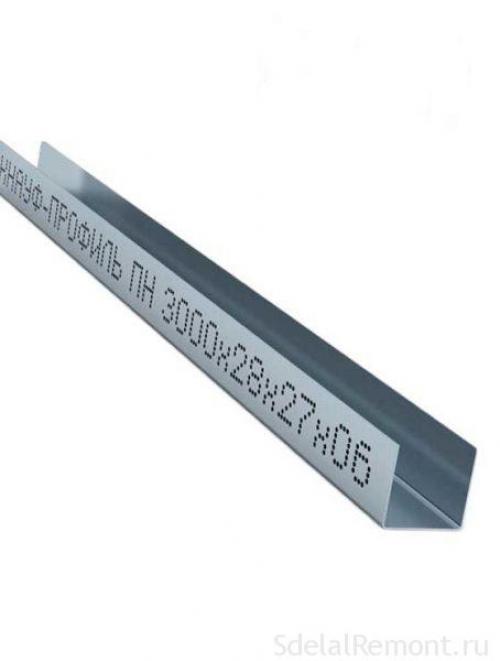

1. Направляющий профиль для каркасной обрешетки на потолке. Данный потолочный профиль для гипсокартона имеет маркировку ПНП или UD-27. Направляющий металлический элемент является основным в создающей обрешетке. В него вставляются профиль потолочный под гипсокартон ПП (CD).

Направляющий потолочный профиль для гипсокартона

Размеры профиля: ширина – 27 мм, высота ребра – 28 мм., толщина стенок 0.37-0.45 мм., длина от 3-х до 4-х метров. Толщина металла зависит от завода-производителя. Фирма «KNAUF»выпускает профиль ПНП из стали высокого качества, толщиной 0.6 мм. Тем самым данные профили отличаются прочностью и качеством.

Монтаж ПП в направляющий потолочный профиль

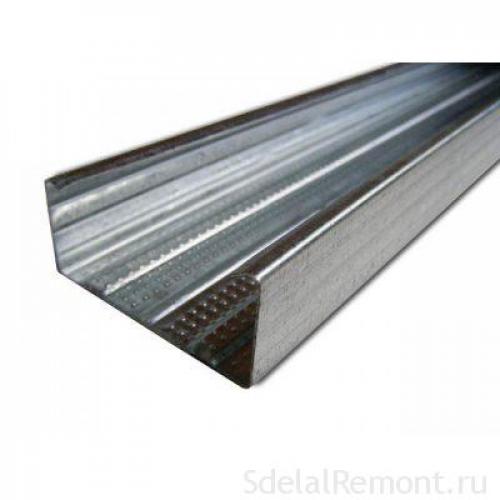

1. Профиль для гипсокартона потолочный ПП (CD). Данный элемент вставляется в направляющие профили и крепится к подвесам. Имеет размеры: длина – от 3 до 4 метров, ширина – 60 мм., высота – 27 мм.толщина профиля варьирует от 0.4 до 0.55 мм. «КНАУФ» производит потолочный профиль толщиной 0.6 мм.

профиль потолочный ПП для каркаса на потолок

Какой профиль лучше для гипсокартона на потолок? Из технических характеристик видно, что профиль КНАУФ является более толстым, а значит более прочным и долговечным. Данный профиль применяется в помещениях с повышенной влажностью без опасения того, что ржавчина быстро его поразит, потому как потолочные элементы производятся с антикоррозийным оцинкованным покрытием.

Дополнительные профили, фиксируемые в каркасе на потолке

Кроме основных профилей, из которых создается прочный каркас для ГК-листов, применяются также еще профили.

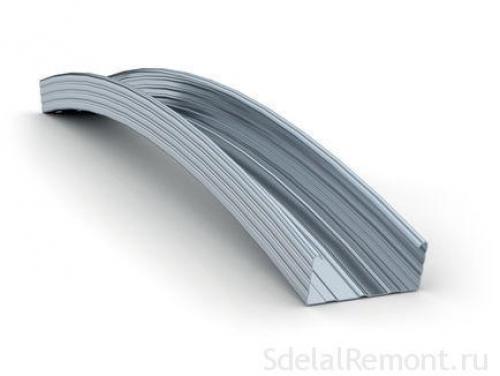

1. Арочный профиль ПА (CD). Создаются фигурные конструкции на потолочном перекрытии. Имеет допустимые нормой размеры: ширина – 60 мм., высота 27 мм., толщина профиля 0,4-0,6 мм.различные производители производят арочные профили с разными размерами, а также толщиной металла. Профиль КНАУФ является наиболее прочным и отличается высоким качеством.



   Арочный профиль Кнауф

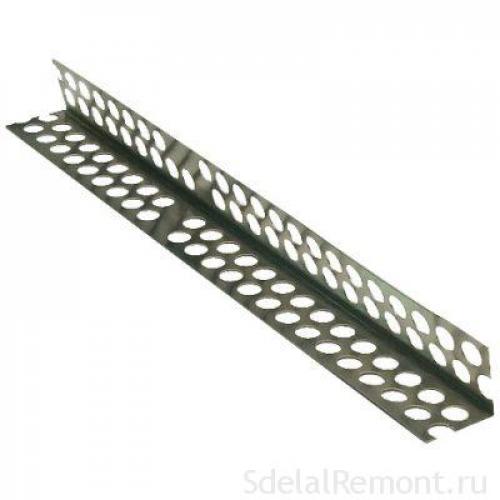

2. Угловой профиль ПУ. Применяется для защиты внешних углов гипсокартонной конструкции. Он перфорированный, имеет размеры: толщина от 0,22 до 0,5 мм., ширина 20-35 мм., длина 2,5-3 метра.



   Угловой профиль ПУ

3. Угол перфорированный ПВХ 25х25×3000 мм для криволинейных конструкций. Создаёт защиту для фигурных элементов на потолке. Производится из прочного качественного материала ПВХ. Отличительное свойство уголка – гибкость, лёгкость, незатруднительный монтаж.

   Угол перфорированный ПВХ

Дополнительные профильные составные монтируются по мере того, какая конструкция производится на потолке. Чем сложнее криволинейные элементы, и чем больше ярусов в потолке, тем больше применяются дополнительные профили.

Каркас под гипсокартон на потолок. Этап №1 – создание проекта

Именно с этой части работ я советую начинать весь процесс. Почему? Просто, если у вас перед глазами будет подробный эскиз, то вы без труда рассчитаете объем необходимых материалов, а также будете четко представлять себе конструкцию, которая должна получиться, что очень важно в таких случаях.

Мы будем делать конструкцию из профиля, так как это лучшее решение, которое рекомендуют производители гипсокартона и которое подходит для всех типов потолков. Что касается работ, то нужно выполнить следующее:

• Для начала измерьте потолок, не стоит полагаться на проект, там могут быть неточности, да и в процессе отделочных работ фактические параметры могут отличаться. Просто пройдитесь с рулеткой и пометьте все размеры, это займет считанные минуты, зато у вас будет точная информация;

• Затем надо нарисовать на бумаге ваш потолок с сохранением пропорций, тут не нужна особая аккуратность, главное, чтобы перед вами был эскиз той плоскости, которую нужно отделывать. Советую взять листок побольше, так как на нашем чертеже будем много мелких деталей, и если рисунок будет маленьким, то работать с ним будет неудобно;
• На нашем эскизе прочерчиваются линии прохождения основного профиля, он должен располагаться через каждые 40-60 см. Конечно, чем больше профилей будет в каркасе, тем он будет прочнее, поэтому лучше запланировать несущие элементы через каждые 40 см.

Что касается перемычек, то можно обойтись и без них, а можно и поставить эти элементы, если даже вы делаете вариант без поперечин, то в месте стыка листов все же желательно закрепить их;

Такой каркас для гипсокартона на потолок отличается простотой и надежностью
