Главное достоинство, благодаря которому многие строители используют винтовой фундамент для дома, заключается в меньшем объёме работ по его обустройству. Что сокращает как время возведения основания, так и стоимость выполнения работ.

Опоры в форме винта служат одним из вариантов свайного фундамента. При этом такой тип свай не требует спецтехники для битья их в грунт и изготавливаются из особого металла. Оцинкованная труба с буром легко «вкручивается» в землю и не требует привлечения мощных машин. После ввинчивания в основание полость в центре сваи заполняют бетоном и опора превращается в мощную железобетонную конструкцию.

После составления всей цепочки таких опор, их плотно перевязывают и формируют цоколь с помощью блочной или кирпичной кладки.

При проектировании такого типа фундамента важно учесть и рассчитать размеры ростверка для опоры. Он зависит от характеристик грунтов и параметров будущего строения. На практике создаются следующие виды ростверков:

1. Высокий (более 15 см от уровня грунта). Актуален для строительства на неровной земле и грунтах, подверженных морозному «пучению».
2. Повышенный ростверк (высота до 10 см).
3. Заглубленная конструкция, которая располагается ниже уровня земли. Такой ростверк оборудуют для непучинистых грунтов.
4. Деревянные балки – только для небольших деревянных строений.
5. Металлические и железобетонные балки – для многоэтажного домостроения.

Основание на винтовых сваях под дом

Винтовые сваи под дом обязательно обрабатывают специальными материалами для предотвращения распространения коррозии и разрушения структуры металла. Заводские характеристики винтовых свай определяют срок эксплуатации на уровне 100 лет.

Концепция применения винтовых свай для фундамента дома имеет более чем вековую историю, а первые постройки на опорах возникли ещё в первобытные времена. Полноценное внедрение технологии винтов в строительстве принадлежит военным ведомствам. Армия быстро оценила преимущества от оперативного возведения построек с надёжным основанием. Постепенно данная технология перекочевала и в гражданское домостроение.

Сейчас для производства специального типа свай для фундамента используют высокопрочную сталь. Конфигурация винта предусматривает наличие бура на конце элемента, что позволяет сразу после доставки и подготовки участка приступать к возведению основания.

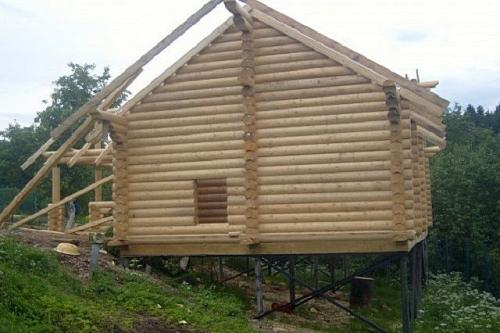

Облегчённая конструкция дома позволяет применять винтовые сваи. Современные строительные материалы гарантируют высокую прочность и изоляцию, даже при сниженном весе. Сваи под дом наиболее выгодно использовать в следующих случаях:

• На участках с большими уклонами рельефа.
• На местности, где запрещено бить железобетонные сваи.
• На торфяных грунтах.
• На территориях с повышенной влажностью грунта.
• На территории вечной мерзлоты.
• На обустроенном ландшафте.

Дом на сваях недостатки.

При строительстве разных строений стало распространенным применять , они тоже имеют. делают из трубы профильной, которую обработали при помощи особого состава.

Этот состав выполняет сваи более стойкими влиянию коррозии.

Этот вид свай позволяет в довольно краткие сроки качественно и собственными руками построить дом.

Дальше мы побеседуем о характеристиках домов на .

Снизу свай находятся лопасти, они имеют форму винта.

С помощью конструкции сваи вкручивают в почву, как самосверлящие шурупы, однако в данном варианте почва не разрушается, а уплотняют и становится очень крепкой.

по форме

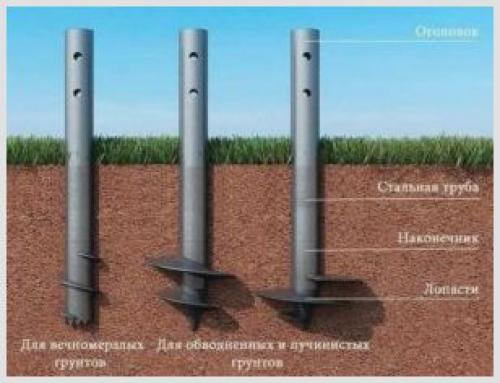

Для фундамента подчеркивают 3 вида свай, про них подробно — ниже.

Сваи винтового типа

Они имеют винтообразные лопасти, этот вид свай применяют там, где несущая способность почвы плохая. Огромное количество свай на винтовой основе владеют режущим элементом, он разрезает почву, когда сваю вкручивают в землю. Этот вид свай также подойдет для той почвы, которая все время мерзнет.

Сваи с разным диаметром труб

От диаметра свайной трубы зависит ее вес и возможность держать очень большие нагрузки. Ведь во время выбора данных свай, необходимо смотреть на всю массу строения и по соотношению с данным показателем необходимо подбирать диаметр сваи. Для свай, их диаметр, больше 10 см, понадобится специализированная техника.

Лопасти, имеющие отличие в диаметре на одной свае

Если почва очень мокрая, то диаметр свайных лопастей выполняют больше.

Сваи также имеют различия в формах и видах. Эти сведенья зависят от изготовителей и материалов.

Виды по наконечнику

Так сваи винтового типа разделяют по типу наконечника, и они могут быть:

1. сварными;
2. литыми.

Сварные

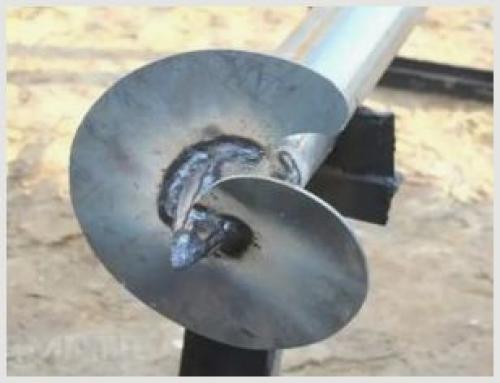

Вариант считается доступным и экономически целесообразным, ведь он состоит из трубы с приваренной к ней лопастью. Такие сваи имеют не очень лучшее качество и благодаря этому во время строительства массовых построек, сварные сваи не применяют.

Такие сваи применяют для строительства гаражей или хозпостроек. Если лопасть на свае приварена плохо, то во время эксплуатации, она может отойти от вертикальной оси и благодаря этому фундамент теряет собственную устойчивость.

Литые

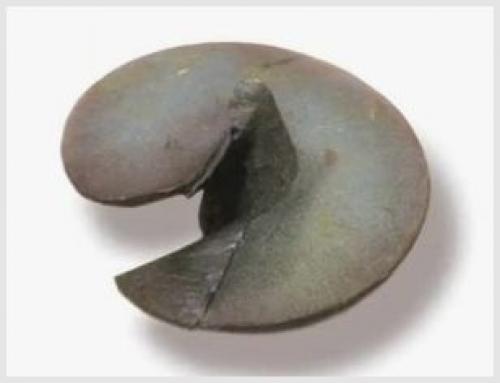

Сваи, у которых литой наконечник, имеют достаточную прочность. Их применяют для строительства домов для жилья. Дабы сделать литой наконечник используют литьевой способ. Лопасти у свай бывают толщиной приблизительно 12 миллиметров, а диаметром приблизительно 30 сантиметров.

Дабы сделать ствол сваи, берут профилированную трубу с наконечником. Литые сваи имеют хорошие несущие способности, они отлично держат нагрузку более пяти тонн и больше. Разумеется стоимость литого наконечника немного больше, чем у сварного.

Виды по покрытию

Также сваи имеют отличие по типу покрытия. Сталь порой отделывают средством против ржавчины, а порой покрытием на основе полимеров.

Фундамент из свай на винтовой основе при точном расчёте нагрузки на него, скорее всего прослужит более 100 лет.

Во время покупки свай на рынке нужно познакомиться с сертификатом соответствия фабричным нормативам и всем нормам. Так как есть очень большое количество подделок, которые ничем снаружи не выделяются от реальных свай.

Есть ещё вариант свай для изготовления которых используют толстостенные трубы. Такие сваи по надёжности стоят на одной ступеньки с литыми сваями. Сваи дают прочное основание для больших зданий.

Источник: https://mebel-doma23.ru/stati/vintovye-svai-pod-dom-dom-na-vintovyh-svayah

Дом на сваях или фундамент. Дом на сваях – фантазии или реальность?

Можно ли использовать свайный фундамент для постройки жилого дома? Надо сказать, что встречаются некоторые строители, которые категорически не советуют этого делать, отдавая предпочтение ленточной, столбчатой или плитной основе под дом. Такие мастера считают, что сваи больше подходят для хозяйственных построек или легких дачных домиков.

Однако, нужно напомнить, что существуют целые города, дома которых установлены исключительно на сваях, и стоят они не одно десятилетие. Практика использование таких фундаментов доказала, что они вполне могут служить надежной основой даже для массивных домов.

Кстати, с помощью винтовых свай можно сделать не только фундамент или подъем/перенос дома, но также полную замену фундамента или его частичную реконструкцию!

Конечно же, вряд ли будет разумно в условиях нашего климата громоздить двухэтажный каменный особняк на свайный фундамент, хотя и это, наверное, не является совсем уж невозможным делом. И все же в частном строительстве обычно его выбирают для деревянных или каркасных построек с крышей , покрытой легким кровельным материалом.

Нередко, в силу пересеченности рельефа или других особенностей местности, свайный фундамент становится единственным приемлемым решением

В некоторых случаях свайные фундаменты являются и вообще единственной возможностью возвести на участке дом, например, если строительство намечается на участке сильнопересеченной или постоянно заливаемой весенним паводком местности.

В пользу применения подобной конструкции говорит и то, что такие варианты фундаментов применялись в строительстве с древности, только ранее в качестве свай использовались специально подготовленные для этой цели бревна. Поначалу сваи просто забивали в грунт, и только в начале XIX века был изобретен винтовой способ установки.

Винтовые опоры на первых порах использовались для обустройства причалов, но затем сфера их применения стала расширяться. Так, например, именно винтовые сваи были применены в качестве фундамента при постройке маяка, который возведен в Великобритании на нестабильном грунте Темзы.

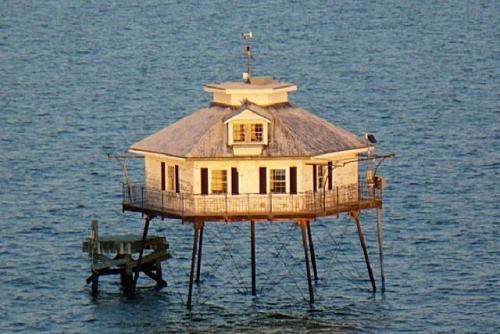

Первый маяк, построенный на винтовых сваях – «Мэплин Сэндс»

С начала XX века строительство на свайных фундаментах приобрело «второе дыхание». Этому способствовало появление новой техники для точного и глубокого вбивания свай, что значительно ускоряло работу по возведению оснований для дальнейшего возведения зданий. В 50-х годах началось активное использование механического оборудования для ввинчивания свай, что дало еще один толчок такой сфере строительства, как промышленного, так и индивидуального.

Очень широко этот способ обустройства фундаментов стал применяться в военном строительстве, так как путем комплексных исследований было доказано, что такие конструкции надежны, долговечны и подходят для применения на многолетнемерзлых, пучинистых и обводненных грунтах – одним словом, ограничений по их использованию практически не существует.

Первой отечественной научной разработкой, официально принятой в качестве стандарта для строительных работ, стал подготовленный в 1955 году на основе многолетних экспериментов труд – ТУВС-55 («Технические указания по проектированию и устройству фундаментов, опор мостов на винтовых сваях»). Многие его положения перетекли и в современные строительные нормы и правила.

Дом на высоких сваях. Для чего на Севере поднимают дома на сваи? (3 фото)

На встрече одноклассников Серега показал студенческие фотографии, где он высунулся из окна дома на “курьих ножках”. А точнее - на сваях. Светка, вернее, уже Светлана Михайловна закричала пронзительно, как будто только что звонок на урок прозвенел: “А я знаю, почему дом на сваях! На севере так строят, чтобы дом снегом не заносило. У них там за ночь по 3 метра снега наваливает”. Мы повернулись к Сереге: это правда?

Так вечер выпускников превратился в рассказ о том, почему на Севере дома на сваях строят? Действительно ли  для того, чтобы снегом дома не заносило? Или еще для чего-то?
Оказалось, что Светлана Михайловна ошиблась. Дома ставят на свайный фундамент не ради спасения от заносов снега.  Главная причина - вечная мерзлота и рыхлые грунты (песчаники, галечники и глины), которые в условиях вечной зимы ведут себя не предсказуемым образом. Здания, возведенные на мерзлоте, нагревают грунт, он теряет монолитность, подтаивает и может смещаться. По этой причине “поплыли” некоторые участки БАМа, и известны случаи разрушения построек. Например, в Чите, разрушилось несколько жилых домов, а в Канаде целый город вечная мерзлота буквально вывернула из земли.

Буронабивные сваи

Поэтому при строительстве важно поддерживать постоянную температуру поверхности земли. Для этого основание здания поднимают над грунтом на сваи, чтобы обеспечить естественную вентиляцию мерзлой поверхности. Либо постройка делается прямо на грунте, но на основании здания обеспечивают высокую теплоизоляцию, чтобы грунт сохранялся в естественном состоянии.
Для разных типов грунта разработаны разные типы свай. Основные - это буронабивные. Специальная буровая установка высверливает в мерзлоте отверстие, в скважину опускается арматурный каркас и заливается бетоном. При строительстве используют бетоны специальных составов, с присадками, которые не успевают замёрзнуть в процессе заливки. Если раньше при установке свай грунт оттаивали паром в течение нескольких месяцев, то бурение позволило в разы ускорить этот процесс.

Технология укладки свай и коммуникаций

- Города Заполярья (Надым, Н.Уренгой, Лабытнанги, Салехард и газовые промыслы Уренгойское, Медвежье, Ямбург, Бованенково) построены на сваях из стальной трубы. Технология погружения следующая:  бурится лидерная скважина, диаметром чуть больше трубной сваи, на глубину (примерно 1/4 -1/3) от проекта. Далее иглой от паропреобразующей установки отогревается грунт до проектной глубины. В лидер устанавливается свая (труба) проектой длины и экскаватором вдавливается в разжиженый грунт на проектную глубину. Далее пространство между лидером и трубой (сваей) заполняется местной жижей (грунтом). Полость трубы (сваи) заполняется пескобетоном. Через неделю можно нагружать. Грунты в р-нах вечной мерзлоты (преимущественно) пыль. Такая технология была в 70-х и 80-х годах, когда шло освоение газоконденсатных месторождений. Время идет, все меняется, но старое имеет право на жизнь, - рассказал Сергей, который успел побывать в стройотряде в Норильске.
- А как же в мерзлом грунте прокладывают коммуникации? - спросили мы.
- В небольших северных посёлках трубы прокладывают поверху, а вот в Норильске все трубы уложены под землей на глубине 6 м — в три раза глубже, чем в Красноярске. Коллекторы проходят в отдалении от домов, чтобы уберечь от тепла мёрзлые грунты под зданиями. А дорогу, под которой проведены коммуникации, тщательно чистят от снега, чтобы ветер остужал землю.
И, кстати, дома на сваях ставят не только в северных регионах. Есть мого интересных современных проектов: 30 фотографий: современные дома на сваях
На этом разговор о домах на сваях было решено прекратить. А  что вы обсуждаете на встрече выпускников?

Дом на сваях проект. Что собой представляет основание на винтовых сваях?

Глубина промерзания и винтовые сваи

Свайно-винтовой фундамент появился давно. Изначально, он использовался военными, для быстрого возведения различных сооружений соответствующего назначения.

Поэтому и разработкой фундамент на винтовых сваях, занимались военные инженеры, которые ставили своей целью, создать такое основание, которое обладало бы уникальными возможностями, в быстроте возведения и надежности.

Со временем, данные разработки стали широко использоваться в промышленном и гражданском строительстве. Как ни странно, но в нашей стране, использование свайно-винтового фундамента началось на севере, а только потом распространилось на остальные регионы.

В отличие от ленточного или монолитного основания, свайная конструкция отличается тем, что проект под нее можно делать для участков, которые имеют сложную поверхность, например, сплошной склон либо значительные неровности, выравнивание которых займет много времени и денег. Благодаря такому фундаменту можно сохранить первозданность земельного участка, если он расположен в живописном месте.

Свайно-винтовая конструкция представляет собой комплект обсаженных на конус пустотелых металлических труб. Погружаемые в грунт заострённые части элементов, имеют шнековые спирали или винтовые резьбы (поэтому их ещё называют геошурупами). На противоположные концы навариваются плиты, служащие привалочными плоскостями для создания ростверка.

Так как все элементы конструкции делаются из стали, то находясь в земле, под воздействием влаги и других неблагоприятных факторов, они могут подвергаться разрушению.

Основание в разрезе почвы на сваях винтового типа

Чтобы обезопасить опору здания от нежелательных процессов, поверхность свай покрывается цинком либо другим инертным металлом, стойким к коррозии. Некоторые специалисты рекомендуют также обрабатывать сваи и другими возможными способами, дабы увеличить их живучесть.

Например, основная масса производителей винтовых опор, устанавливает для своей продукции срок службы более 30 лет. На практике же период эффективной эксплуатации достигает не менее 50 лет. Связано это с тем, что качественные сваи, которые изготовлены по технологии, имеют большой запас прочности. А в случае покрытия поверхностей изделий горячим цинком по стандарту DIN EN ISO 1461, срок использования винтовых фундаментов гарантируется до 120 лет.

Говоря о сроке службы, не стоит забывать и о глубине погружения свай. По общим правилам, забуривание осуществляется ниже уровня промерзания грунта.

Это вызвано тем, что грунт, который не промерзает, обладает отличной несущей способностью, и не подвержен различным сезонным движениям. Тот слой, который промерзает, имеет свойство раздуваться, вспучиваться при замерзании и оседать при оттаивании. К примеру, мелкозаглубленный ленточный фундамент не сможет выдержать подобных температурных колебаний и начнет трескаться.

Сами по себе сваи имеют различную длину и диаметр. Если с длиной все понятно, то насчет диаметра лучше рассказать более подробно. Здания имеют различную массу, и конструкцию. Поэтому сваи и выпускаются разного диаметра. Чем больше диаметр, тем лучшие несущие свойства у свай.

Главным недостатком металлических свай, которые производятся в нашей стране, является то, что они не могут использоваться под мощные и тяжелые конструкции – каменный дворец на них не поставишь. Лучше всего их применять под дачные дома, бани, веранды, различные пристройки, то есть строения из дерева, каркасные конструкции.

Разобравшись, что собой представляет подобное основание, можно переходить к его установке.

Видео дом на сваях спустя 13 лет: видео обзор 2015 года
