Монтаж твердотопливного котла своими руками. Подключение твердотопливного котла к системе

13.02.2020 в 16:06

Монтаж твердотопливного котла своими руками. Подключение твердотопливного котла к системе

После того, как монтаж твердотопливного котла своими руками будет завершен, а дымовая труба займет свое место, можно переходить непосредственно к подключению оборудования к общей системе. Главное, о чем следует помнить – в работающий котел, особенно если в нем чугунный теплообменник, не должна подаваться холодная вода. В противном случае, из-за перепада температур на стенках топки образуется липкий конденсат, который смешается с сажей. Он будет снижать эффективность котла, а отчистить его достаточно сложно.

В связи с этим, требования к установке твердотопливного котла предусматривают типовую схему обвязки с байпасом и трехходовым клапаном. Его выставляют на фиксированную температуру в 50-55º, так что теплоноситель будет двигаться по малому кругу до тех пор, пока его температура не достигнет нужных показателей, после чего клапан начнет его постепенно разбавлять холодным потоком из отопительного контура.

Монтаж твердотопливного котла своими руками. Подключение твердотопливного котла к системе

Стоит отметить, что при обвязке пеллетных котлов особое внимание нужно уделить подключению горелки и автоматики. Нередко изделия европейских брендов оборудованы автоматическими системами пожаротушения, подключенными к центральному водопроводу. Поэтому, чтобы разобраться, как правильно установить твердотопливный котел пеллетного типа, стоит проконсультироваться с представителем фирмы производителя.

Для подключения котла понадобится также установка расширительного бачка, запорной арматуры и циркуляционного насоса. После этого контур заполняют водой и нагнетают в нем давление в 1 Бар. По завершении работ для проверки работоспособности выполняют пробный запуск системы.

Установка твердотопливного котла в подвале. Выбор места установки котла

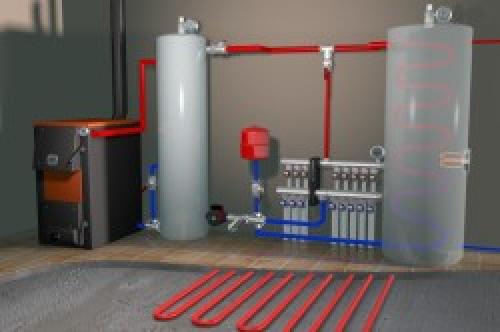

Монтаж твердотопливного котла своими руками. Подключение твердотопливного котла к системе 01

Твердотопливный котел нужно устанавливать в погребе или подвале.

Прежде чем установить твердотопливный котел, следует определиться с местом расположения прибора. Оно должно находиться в отдельном помещении. Особенно это актуально для семей с маленькими детьми, которым необходимо ограничить доступ к котлу. При этом котел должен находиться в легко доступном месте, чтобы его было легко загружать топливом.

Помещение, в котором будет установлен котел, должен иметь хорошую вентиляцию, так как возможна утечка опасных газов. Сама утечка не предоставляет опасность, но если пары газа не будут вовремя уходить, они начнут накапливаться, вызывая отравление у человека. Вентиляционное отверстие и труба угольного котла должны обязательно располагаться с одной стороны дома, чтобы избежать перепадов давления, способствующих снижению эффективности работы и поступлению дыма в помещение, при сильном ветре.

Правильная установка циркуляционного насоса.

При выборе места нельзя забывать о циркуляции теплоносителя, для обеспечения которой идеально подходит глубокий погреб. К примеру, можно полностью избавиться от необходимости использования циркуляционных насосов, если котел установить на глубине более 3 м от уровня нижней точки батарей отопления. При отсутствии возможности монтажа твердотопливного оборудования под домом, придется приобрести циркуляционный насос и устроить систему его питания на случай отключения электроэнергии, так как котел плохо переносит отсутствие циркуляции. Если сравнивать твердотопливный котел отопления с автоматическими газовыми, дизельными электрическими приборами, то он может взорваться или деформироваться, а значит, стать полностью не пригодным для дальнейшего использования.

Котел отопления является источником угарного газа, поэтому, если устанавливать его в жилом помещении, нельзя забывать об устройстве специальных датчиков.

Установка котла длительного горения. Оборудование котельной

Начнем с того, что предполагая установить у себя в доме твердотопливный котел, следует знать – данное оборудование выпускается только в напольном исполнении. Монтаж твердотопливного котла своими руками потребует от вас затрат и усилий на оборудование котельного помещения и соответственно подготовить для агрегата специальную площадку.

Для этой цели надо хорошо знать свой дом, что бы выбрать для установки котла оптимальное помещение. В проектной документации должна присутствовать схема расположения котельной в доме. Основание для отопительного котла или подиум должен быть соответствующих размеров и прочности. Обычно такие площадки изготавливают из бетона. Высота такого подиума должна быть не менее 7 см.

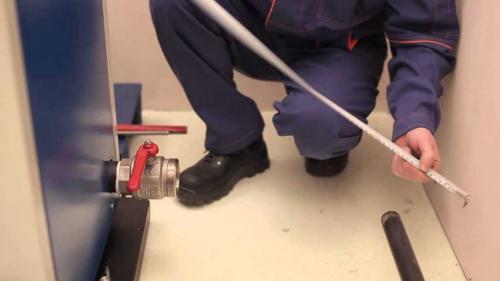

Установка котла длительного горения. Оборудование котельной

Само помещение должно иметь площадь не менее 7 кв. м. Котел должен располагаться на расстоянии 0,5 м. от ближайшей стены помещения. Высота помещения котельной должна быть стандартной, ориентировочно 2,2-2,5 метра, при этом расстояние от верхнего края котла до потолка должно быть не менее 120 см.

На заметку: единственное условие, если вы установили котел с естественной системой вентиляции, то вам придется подумать о высоте потолка в котельном помещении. Приток воздуха в данном случае осуществляется за счет воздушных масс внутри помещения. Чем выше потолок, тем больше внутренний объем воздуха. Запомните так же то факт, что в низком помещении труднее осуществлять загрузку котла топливом.

Установленный котел нуждается в топливе, поэтому рядом с котлом необходимо оборудовать место для хранения топлива.

Важно! В топочную для хранения загружается только сухое топливо.

Для угля специально делается угольная яма. Пеллеты, брикеты и дрова складируются либо в контейнерах, либо в аккуратно сложенных пирамидах. Стены в котельном помещении необходимо обработать слоем асбеста в 8 мм. или толстым слоем штукатурки, тем самым защищая домовые конструкции. Особенно это актуально при установке отопительного котла в деревянном доме.

Установка котла длительного горения. Оборудование котельной

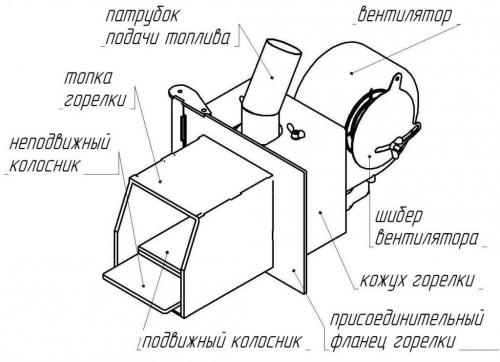

Отступление: в ряде случаев сегодня выполняется переоборудование традиционных котлов под пеллеты. Данный вид топлива очень удобен и эффективен. Пеллеты автоматически подаются в камеру сгорания. В процессе горения этого вида топлива достигается высокий тепловой эффект, что очень актуально в том случае, если ставиться твердотопливный котел длительного горения. Установка пеллетной горелки осуществляется на любой котел, работающий на твердом топливе. Такой способ работы котла значительно повышает эффективность отопительного оборудования, тем более что горелка легко снимается, если есть желание перевести котел на привычное топливо, дрова или уголь.

После подготовки котельного помещения и основания, предстоит самый сложный и ответственный момент, установка нагревательного котла. Вся сложность и трудность на данном этапе заключается в том, что обычно твердотопливные котлы тяжелые и массивные агрегаты. Здесь необходимо приложить максимум сноровки и умения.

Установка твердотопливного котла на улице. Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент , который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан . Устройства основания также требуют котлы длительного горения , в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла . Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Установка твердотопливного котла на улице. Общие указания по монтажу

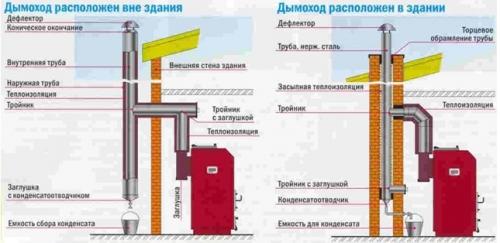

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

  • В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
  • Удаление продуктов горения, случайно попавших в помещение.

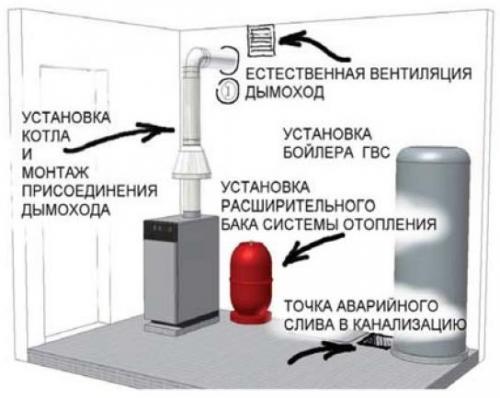

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Установка твердотопливного котла на улице. Общие указания по монтажу

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

  1. Изделие освободить от заводской упаковки.
  2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
  3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
  4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
  5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
  6. Подключить котел к системе отопления по выбранной схеме.

Можно ли ставить твердотопливный котел в жилом помещении. Правила по размещению

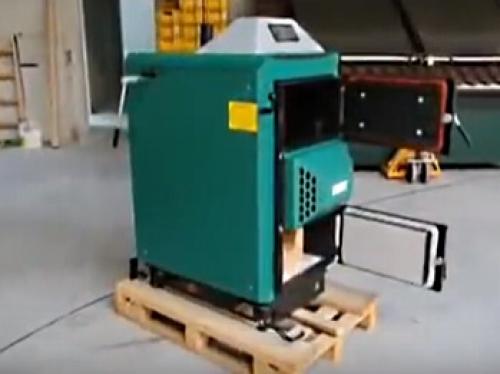

Монтаж твердотопливного котла своими руками. Подключение твердотопливного котла к системе 06Специальных разрешений и согласований от государственных органов при установке твердотопливного котла не требуется. Нормативы и правила по установке такого оборудования описаны в инструкции к изделию и в ряде документов:

  1. ДБН В.2.2–15-2005 «Жилые здания. Основные положения»
  2. ДСТУ 3075–95 «Бытовое оборудование, работающие на твердом топливе»
  3. МДНАОП 0.001.26-96 “Правила устройства и безопасной эксплуатации паровых котлов …”
  4. СНИП 2.04.05-91 “Отопление, вентиляция и кондиционирование.”
  5. СНиП II-35-76 “Котельные установки.”
  6. СНиП II-4-79 “Естественное и искусственное освещение.”

Вот некоторые из правил, которые нужно соблюсти при установке твердотопливного котла на стадии проектирования:

  • котел на твердом топливе запрещается устанавливать в жилых помещениях;
  • котельная должна быть с 1 входом;
  • объем котельной не менее 15 м. куб плюс дополнительно 0,2 м. куб на каждый кВт мощности теплогенератора;
  • площадь не менее 7 м. кв.;
  • естественное освещение из расчета 0,03 м. кв на 1 м. куб помещения;
  • при невозможности устройства естественного, в топочной делается искусственное освещение, а также должно быть аварийное электрическое освещение;
  • расстояние от стен котельной до окон и дверей снаружи не должно быть менее 1 метра;
  • топочная должна размещаться на отдельном фундаменте, ее стены не должны быть перевязаны со стенами жилого дома;
  • стены, перекрытия котельной должны быть огнестойкими (предел огнестойкости 0,75 ч)
  • двери в котельную должны быть шириной не менее 80 см, без автоматически запирающих устройств;
  • двери и стены должны быть газонепроницаемыми;
  • над топочной не допускается устройство чердака, а тем более жилого помещения, высота потолков не менее 2,5 метра;
  • расстояние от дверок котла (места закладки дров) до стены должно быть не менее 2 метров, от боковых стенок до стен не менее 1 метра;
  • в котельной обязательно устраивается электронезависимая приточно-вытяжная вентиляция;
  • площадь сечения канала приточной вентиляции должна быть больше, чем площадь сечения дымохода.

Твердотопливный котел на кухне. Хорошо зарабатываешь?

Топи брикетами. Они дороже, но их не нужно заготавливать и сушить.

Дымоход — это важный элемент любого твердотопливного котла. Чрезмерно утеплённого и большого дымохода не бывает. Маленький или плохо утеплённый дымоход — это вонь, дёготь, обратная тяга. Всегда старайся поднимать дымоход выше конька кровли, и по максимуму его утепляй.

Твердотопливный котел на кухне. Хорошо зарабатываешь?

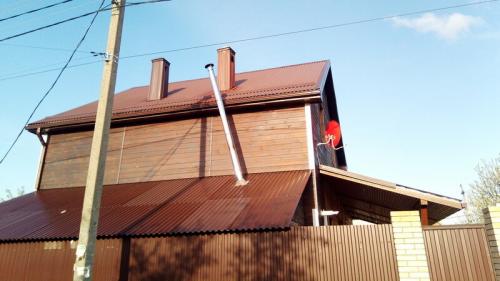

В посёлке Знаменском я это сфотал. Дымоход зачётный

Неотъемлемой частью котельной с твердотопливным котлом должна быть буферная ёмкость. Она не только увеличит КПД котла, но и предотвратит закипание котла при отключении электроэнергии. При условии, конечно, что к котлу она подключена самотёком.

Буферная ёмкость также сглаживает температурные колебания теплоносителя , что происходит при закладке в котёл топлива и чистке котла. В буферную ёмкость можно врезать тэн, и он будет подогревать теплоноситель, когда некому затопить котёл.

Твердотопливный котел на кухне. Хорошо зарабатываешь?

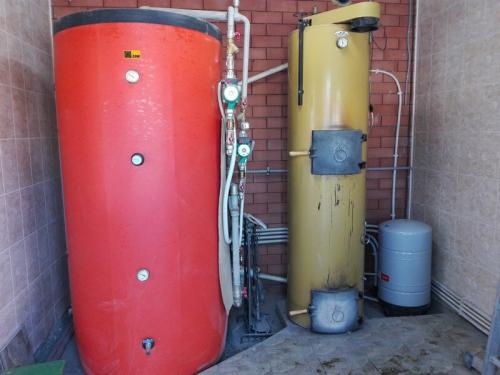

Котел Стропува с буферной ёмкостью в котельной частного дома

Монтаж дровяного котла это важное и ответственное дело. Тебе могут неправильно обвязать котёл, и ты с ним будешь мучиться всю жизнь. Конденсат, затухание, закипание всё это может присутствовать в твоей жизни каждый день.

Твердотопливный котел на кухне. Хорошо зарабатываешь?

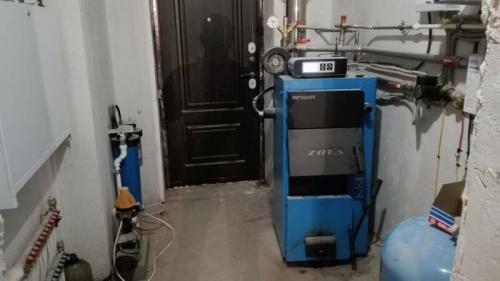

Твердотопливный котел Зота Магна в частном доме

Ты должен знать, что при топке дровами лучше использовать стальные котлы, для топки углем лучше выбирать чугунные котлы.

Подведём итоги отопления на дровах:

  1. 2 года суши дрова или используй брикеты.
  2. Используй стальной котёл с буферной ёмкостью.
  3. Организуй правильный монтаж котла с термосмесительными узлами и самотёком.
  4. Монтируй дымоход с минимум 40 мм утепления по всем правилам установки.
  5. Установи электрический тэн в буферную ёмкость, и настрой его работу по ночному тарифу на электроэнергию. Это нужно для экономии твоих денег, на случай длительного отсутствия тебя дома.

Если ты физически и морально ко всему этому не готов, лучше не устанавливай дровяной котёл. Рассмотри другой источник получения тепла.
