Винтовая металлическая лестница своими руками чертежи. Этапы установки винтовой лестницы своими руками

30.01.2020 в 04:07

Винтовая металлическая лестница своими руками чертежи. Этапы установки винтовой лестницы своими руками

После проведения всех расчетов и выполнения чертежей лестницы, приступают к ее установке на выбранное место. Можно сделать винтовую лестницу и своими руками. При этом необходимо соблюдать все правила ее сборки. Установка винтовой лестницы включает в себя следующие этапы:

  1. Установка опорной балки для будущей лестницы. Она бывает из камня и металла. Если лестничный каркас был сделан с применением профильных труб, то тогда необходима сварка. Если выбор был сделан в пользу опоры из дерева, то ее закрепляют при помощи анкерных болтов.

    Винтовая металлическая лестница своими руками чертежи. Этапы установки винтовой лестницы своими руками

    Процесс сборки модульной винтовой лестницы

  2. Закрепление нижнего опорного фланца и первой ступени. Все это закрепляется на полу.
  3. Проверка вертикальности расположения крепления опоры с помощью строительного уровня.

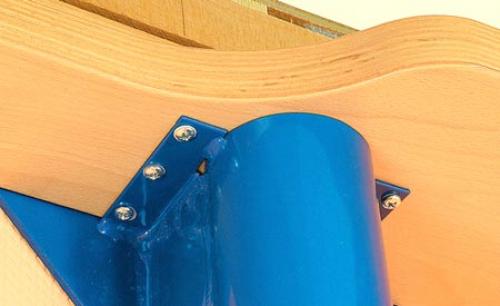

  4. Закрепление ступеней на лестничном каркасе. Сначала на каркас накладывают втулки, а затем непосредственно крепят ступени. В чертеже указывают места расположения ступеней.
  5. Закрепление лестницы винтового типа своими руками на втором этаже. Закрепляется она в проеме к стенам или при помощи верхней ступеньки. При этом используются больцы.Винтовая металлическая лестница своими руками чертежи. Этапы установки винтовой лестницы своими руками
  6. Подборка и установка перил или защитных ограждений. Чаще всего перила делают из тонкой профильной трубы. Если же они будут из древесины, то в этом случае специально изготавливают деревянные балясины.
  7. Покраска готового изделия. До покраски лестницу следует хорошо обработать наждачной бумагой. Затем ее пылесосят и наносят на ее элементы раствор морилки. После просушки лестницу покрывают тремя слоями краски. Чаще выбирают краску для деревянных поверхностей или паркета. Каждый новый слой краски наносят на уже высохший, предыдущий слой.

    Винтовая металлическая лестница своими руками чертежи. Этапы установки винтовой лестницы своими руками

Расчет винтовой лестницы онлайн калькулятор. Лестница в частном доме, как важный элемент удобства планировки

При выборе материала и дизайн необходимо руководствоваться не только эстетическими предпочтениями, но и помнить о безопасности и эргономии. Правильно осуществить выбор конструкции и материалов для лестницы помогут следующие критерии:

  • имеет значение расположение – в центре холла или как второстепенный вариант в других комнатах;
  • размеры и площадь под постройку лестницы;
  • уровень безопасности конструкции;
  • толщина стен, к которым будет монтироваться лестница;
  • окружающий интерьер в помещении, где будет размещаться конструкция.
Расчет винтовой лестницы онлайн калькулятор. Лестница в частном доме, как важный элемент удобства планировки

Схема устройства лестничной конструкции

Есть специальные требования и нормы СНиП, которые нужно соблюдать. Перед работой выполняются чертежи и расчеты. Для удобства расчетов применяются различные онлайн-калькулятор лестницы.

Стоит учитывать следующие технические требования:

  • несущие стены должны выдерживать лестничную конструкцию;
  • опорные части должны устанавливаться под определенным углом и на специальную поверхность;
  • важно выдерживать рекомендуемое расстояние между ступеньками;
  • перила должны выдерживать определенную нагрузку в 400 Н;
  • необходимо выдерживать правильное расстояние между тетивами;
  • между пролетами также должно быть необходимое расстояние;
  • марши должны иметь зазор и одинаковый уклон.

Основные конструкционные элементы можно посмотреть в таблице ниже:

Важные компоненты лестничной конструкцииИз чего могут состоять (варианты)
Несущая конструкцияТетивы – боковые элементы, поддерживающие ступени с торцов и снизу. Выглядят как изогнутые балки. Устанавливаются под наклоном.
Косоуры – поддерживают ступеньки в нижней части.
Больцы – специальные болты, которые помогают зафиксировать ступени и стены здания.
Опора для винтовой конструкции – вертикальная стойка, на которой закреплены все элементы.
Несущие детали могут выполняться из разных материалов.
СтупениСтупени могут быть дугообразными, забежными, скошенными или прямыми.
Лестница может быть двухмаршевой или многомаршевой. В этом случае между маршами монтируется ступенька.

Винтовая лестница из металла. Виды металлических лестниц

Металлическая лестница по типу конструкции может быть:

  • маршевой;
  • винтовой.

Прямые лестничные марши более удобные и просторные, их легче проектировать и устанавливать, но при этом они занимают много места.

Винтовая лестница из металла обладает более компактной, но сложной конструкцией, что влечет за собой как положительные, так и отрицательные нюансы. Например, на лестничном марше с трудом разминуться два человека. А занести по ней диван или другую габаритную фурнитуру, практически, невозможно. Зато изделие может встать на минимальной площади и отлично подойдет для подъема на чердак, цокольный этаж или другое не сильно востребованное помещение.  Эти особенности надо учитывать, выбирая тип лестницы.

Отличным решением может стать квадратная винтовая лестница, которая является синергией обеих конструкций и обладает лучшими сторонами каждой из них.

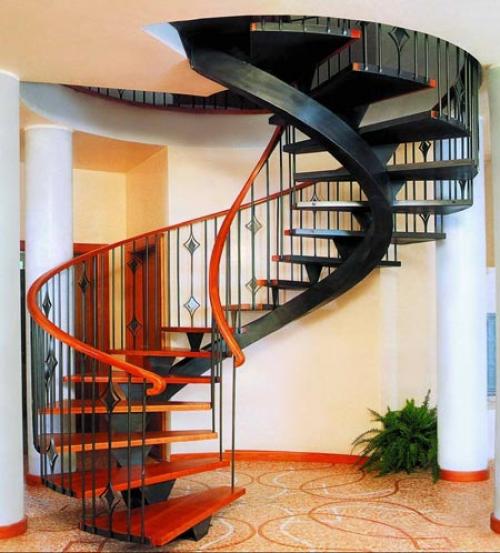

Металлические винтовые лестницы

Изготовление металлических лестниц предполагает использование разных техник по обработке металла:

  • ковка;
  • литье;
  • сварка.

Первые две сложны в освоении и нам не подходят, а вот овладеть навыками сварочных работ можно за достаточно короткое время. Читайте дальше и Вы узнаете как сварить металлическую лестницу.

Выбираем металл

Теперь давайте определимся какой именно металл лучше использовать. Очень популярны чугунные винтовые лестницы, которые обязательно станут настоящим украшением дома. Такие изделия прочны, надежны, добротны и при этом красивы. Единственными, но решающими недостатками являются дороговизна и сложность производства.

Поэтому для изготовления винтовой лестницы мы будем использовать сталь — более дешевый и практичный материал. Есть еще алюминий, но он, как правило, применяется для производства комплектующих, например, перил. Для несущих элементов он не подходит.

Выбираем конструкцию

В зависимости от устройства несущего элемента, изделие может монтироваться:

  • на косоурах . Ступеньки укладываются сверху на несущую балку и укрепляются на ней. Торцы ступеней остаются открытыми;
  • на тетивах . Ступени крепятся на внутренней стороне несущих балок, торцы ступенек не видны.
  • на больцах. Возможны два варианта, первый , когда несущая балка отсутствует, а ступени закрепляются на стене при помощи специальных болтов. И второй, когда изогнутая лестница имеет центральную опору, а ступеньки крепятся между собой больцами.

Полувинтовая лестница своими руками. Винтовая лестница из металла своими руками - это реально!

Мы расскажем, как изготовить винтовую лестницу своими руками именно из металла – для начинающего мастера это наиболее простой вариант. Перед тем, как начать строительство, вы должны учитывать ряд важных моментов:

  1. Высота одного витка лестницы не должна быть меньше двух метров - иначе существует риск удариться головой о верхнюю ступень при подъеме.
  2. При установке центральной опоры нужно предусмотреть, чтобы площадка, на которой она размещается, была способна выдерживать нагрузку, равную сумме весов двух среднестатистических людей и всей лестничной конструкции.
  3. Чтобы сделать лестницу более прочной и надежной, дополнительно скрепляйте соседние ступени кронштейнами, каждый из которых устанавливается на переднее и заднее ребро двух смежных ступеней.

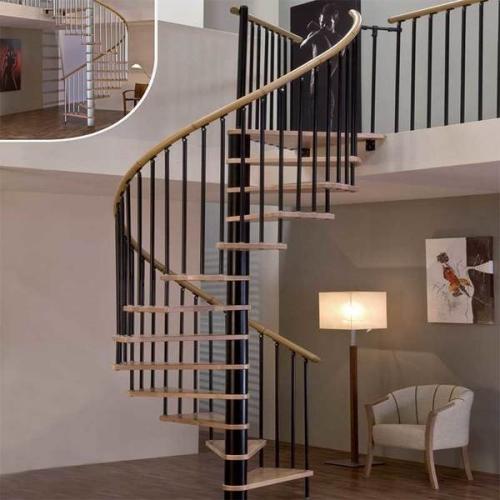

Вот обратите внимание, как тщательно соединяются между собой ступени в этой готовой модели австрийского производства (Spiral Decor 120, Московские лестницы, 76 900 р.).

Винтовая металлическая лестница своими руками чертежи. Этапы установки винтовой лестницы своими руками 04

Винтовая лестница Spiral Decor.

  1. Для того, чтобы сделать винтовую лестницу самому «с первого раза» и не ошибиться в достаточно трудоемких расчетах, используйте готовые проекты – их можно найти в интернете или в специализированных изданиях.

И еще – прежде чем рассказать, как сделать винтовую лестницу, опишем, из каких частей она состоит:

  1. Ступени .
  2. Верхняя площадка.
  3. Заходный столб ограждения.
  4. Центральная опора.
  5. Составляющие цилиндры опорного столба (для самостоятельного изготовления лучше использовать цельнометаллическую опору).
  6. Балясины – вертикальные опоры ограждения.
  7. Кронштейны, скрепляющие между собой соседние ступени.
  8. Поручень .
  9. Ограждение проема второго этажа.

Схема устройства конструкции винтовой лестницы.

Винтовая лестница – не самый идеальный вариант как с точки зрения эргономики, так и для самостоятельного изготовления. Например, по такой конструкции не поднимешь тяжелые предметы или габаритные вещи, винтовыми лестницами тяжело пользоваться пожилым людям и маленьким детям.
Кроме того, если делать винтовые лестницы своими руками, чертежи вам понадобятся обязательно. Проектирование такой конструкции очень сложное и требует максимальной точности и множества расчетов.
Как подготовить расчет винтовой лестницы
При проектировании будущей винтовой лестницы следует исходить из двух основных параметров – ее высоты и диаметра. Для примера возьмем высоту, равную 3 м, а диаметр – 1,4 м. Диаметр лестницы составляет сумма длин двух ступеней и диаметра центральной стойки. Из 1,4 м вычитаем диаметр опоры, равный 10 см, остается 1,3 м – следовательно, длина каждой ступени должна равняться 650 см.
Ступени у винтовой лестницы трапециевидные – при этом оптимальная ширина ступени по дальнему от центральной опоры краю составляет 35 см, а в середине – примерно 20 см.
Толщина ступеней должна составлять не менее 40 мм, высота ступени (шаг подъема) – 20 см. Рассчитаем количество ступеней, которое потребуется для нашей лестницы: для этого разделим высоту изделия на толщину плюс высоту одной ступени. 300 разделить на 24 = 13 ступеней.
Это самые основные параметры, которые потребуются вам для проектирования винтовой лестницы. В конечном итоге вы должны будете получить примерно такой чертеж с указанием всех размеров элементов конструкции.

Как нарисовать винтовую лестницу. Как нарисовать лестницу карандашом

Лестница - это конструкция, которая обеспечивает вертикальные связи. Также лестницу часто можно встретить в качестве символа, который означает некий путь вверх или вниз, или переход из одного состояния в другое. В этой статье мы рассмотрим, как нарисовать лестницу тремя разными способами.

Рисование лестницы

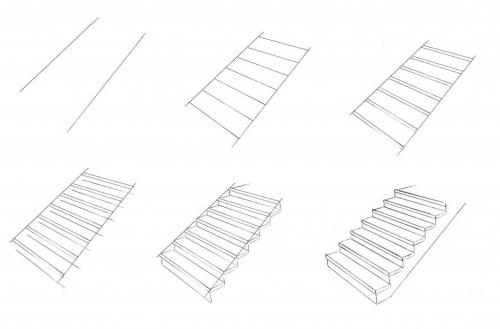

Сначала нарисуйте две наклоненные вертикальные линии, которые немного сходятся ближе к верху.

Теперь изобразите несколько линий, соединяющих две предыдущие полосы. Затем под каждой из нарисованных линий проводим еще одну полосу, как показано на рисунке. Между изображенными в предыдущем шаге полосами добавьте еще по одной линии. Чтобы не запутаться, сверьтесь с изображением.

Соедините нарисованные ранее полосы короткими прямыми линиями. Сотрите лишние элементы, и дорисуйте нижнюю часть лестницы. Последний штрих - это добавление теней.

Винтовая металлическая лестница своими руками чертежи. Этапы установки винтовой лестницы своими руками 05

Второй способ нарисовать лестницу

Чтобы изобразить лестницу другим способом, сначала проведите горизонтальную линию. От нее нарисуйте три наклоненные вертикальные полосы, которые должны в итоге сойтись в одной точке.

Внизу рисуем ступеньку в виде прямоугольника, лежащего на горизонтальной полосе. От верхнего правого угла прямоугольника изображаем "гармошку" вверх, чтобы нарисовать боковую часть оставшихся ступеней. Теперь от каждого угла "гармошки" проведите горизонтальную линию до другого конца лестницы, и от края этих полос опустите вниз небольшие вертикальные отрезки.

Как нарисовать объемную лестницу

Если вы хотите сделать необычный рисунок лестницы, то вы можете попробовать создать оптическую иллюзию. Она заключается в том, что под определенным углом ваша лестница будет казаться объемной. Для этого сгибаем лист пополам. Проводим вертикальную линию длиной 10 см через линию сгиба. Сверху проводим горизонтальную линию длиной 2 см. Снизу делаем такую же линию. Вдоль линии сгиба проводим линию в 5 см, так чтобы по центру ее разбивала пополам первая вертикальная линия. Отмеряем на этой линии 2 см, и ставим в этом месте точку. Теперь соединяем левый край верхней горизонтальной линии с левым краем центральной полосы. Также проводим линию от левого края центральной линии до левого края нижней полосы.

Винтовая металлическая лестница своими руками чертежи. Этапы установки винтовой лестницы своими руками 06

После этого соедините правый край верхней и нижней линии с поставленной ранее точкой на центральной полосе. Далее проводим еще по одной линии от каждого края верхней и нижней полосы, только теперь соединяем их с правым краем центральной линии.

Между двумя проведенными линиями добавьте горизонтальные полосы, чтобы получилась слегка согнутая лестница. Наведите эту лестницу черным маркером или ручкой. Между двумя оставшимися линиями, нарисованными карандашом, проведите такие же горизонтальные линии. Ластиком вытрите все лишнее. Согните лист бумаги, и ваш рисунок готов.
