Варианты ворот гаражных ворот. Подъёмно-секционные

Варианты ворот гаражных ворот. Подъёмно-секционные

Эти ворота имеют вид конструкции из металлических щитов, соединённых в единое полотно с помощью специальных петель. Цельная створка из нескольких панелей легко смещается вверх благодаря подъёмному механизму, закреплённому к стенам и потолку помещения. Плавное открытие этих ворот обеспечивают подшипники и прорезиненые ролики на соединительных элементах панелей. С помощью этих деталей створка мягко передвигается по металлическим направляющим.

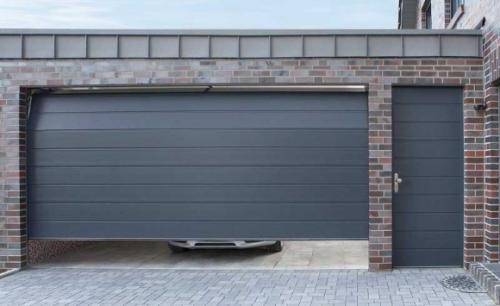

Подъёмно-секционные ворота в гараже — основательная и тяжёлая конструкция

В открытом положении створка располагается горизонтально под потолком. Чтобы обеспечить дополнительный комфорт при использовании гаражных ворот этого вида, они оборудуются автоматическими приводами, которые бывают двух типов:

1. Торсионная система подъёма гаражных ворот приобрела широкую популярность среди владельцев частных гаражей. Она представляет собой привод, закреплённый к центральной области потолка на расстоянии нескольких метров от приёма. Система соединят секции ворот и привод с помощью троса и тягового рычага.
2. Навальный привод часто применяют для ворот промышленных предприятий, он мощнее, чем предыдущая система, и предназначен специально для массивных ворот. Навальный тип имеет вид электродвигателя, который крепится над проёмом гаража около вала. Механизмы поднимают секции ворот, используя силовое воздействие оборотов вала. Двигатель оборудован специальной цепочкой, которая позволяет управлять воротами при отключении электроэнергии.

Оба типа можно оборудовать специальными устройствами дистанционного управления.

Подъёмно-секционный вид ворот имеет ряд положительных и отрицательных качеств. К плюсам можно отнести следующие критерии:

1. Конструкция экономит место. Благодаря расположению в открытом состоянии створки под потолком ворота не занимают пространство как внутри помещения, так и снаружи.
2. Большие сроки эксплуатации и теплоизоляционные свойства материала. Использование сэндвич-панелей при производстве секций ворот обеспечивает надёжность всего полотна. Применение современных технологий при их создании даёт надёжный теплоизолирующий эффект.
3. Хорошая звукоизоляция. Это качество достигается применением сэндвич-панелей.
4. Универсальное применение. Конструкция допускает установку механизма на проёмах различной величины. Поэтому секционные ворота удобны и в промышленном использовании, и для домашних вариантов.
5. Ворота относительно устойчивы к деформации и механическим повреждениям.

В зависимости от типа крыши гаража различаются и типы подъёмов на воротах

В качестве отрицательных сторон выступают следующие критерии:

1. Отъезжающая створка требует дополнительного места для её установки. Поэтому длина гаража должна быть в полтора раза больше, чем ширина проёма помещения.
2. Стоимость подъёмно-секционных ворот средних размеров (высота 2 м, ширина 3 м), составит около 60–70 тыс. руб.
3. Секционные ворота требуют постоянного обслуживания, так как состоят из многочисленных деталей, элементов и механизмов, которые постоянно приводятся в действие.
4. Низкая устойчивость к взлому. Ворота такого вида целесообразно устанавливать только на охраняемой территории.

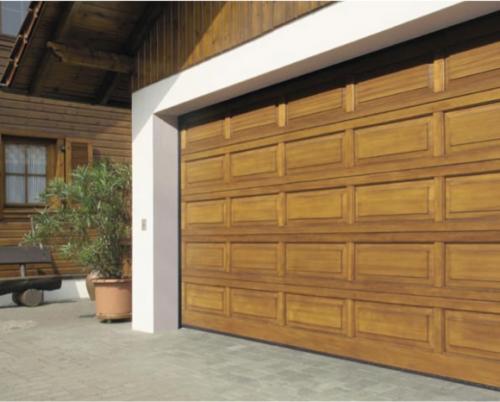

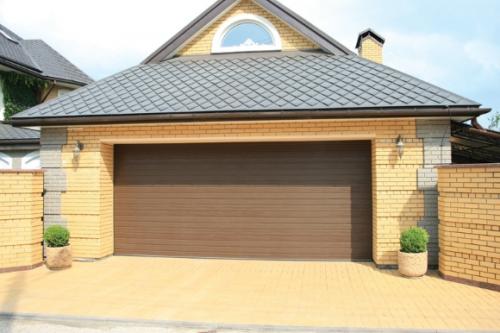

Выбор гаражных ворот. Как подойти к процессу выбора?

Ещё до проектирования гаражного въезда понадобится изучить, оценить и замерить:

• высоту гаража на въезде и объём на предмет свободного пространства при стоянке автомобиля;
• наличие свободного места перед воротами (сбоку, сверху);
• ознакомиться с ГОСТ 31174-2003 («Технические условия ворот металлических»), со стандартом EN 12433-1:2000 (евразийские межгосударственные требования к расчётам ворот), с конструктивными особенностями и технологическими характеристиками гаражных ворот разных типов;
• определиться с необходимостью дополнительного входа в виде калитки;
• учесть общий стиль дизайна всех построек на участке;
• выбрать способ управления, надёжную запорную систему, авторитетного производителя или решиться на установку ворот собственными усилиями .

Обязательно нужно уделить внимание:

• материалу, из которого выполнено полотно;
• наличию утепления, уплотнителей, качеству покрытия;
• типу подъёмных механизмов;
• устройству автоматики, если она используется; возможности блокировать её на случай неисправности;
• качеству соединительных элементов (петель, кронштейнов);
• надёжности фурнитуры (ручки, засовы) и замков;
• специфике монтажных работ и наличию места для их выполнения;
• дополнительным устройствам безопасности;
• предлагаемому сервису.

В итоге: Если в процессе выбора доминируют следующие требования:

• экономичность проекта — выбирайте распашные или роллетные ворота;
• хорошая теплоизоляция — секционные;
• ограничены в пространстве — откатные или подъёмные;
• нужна надёжная защита от злоумышленников — подъёмно-гильотинные.

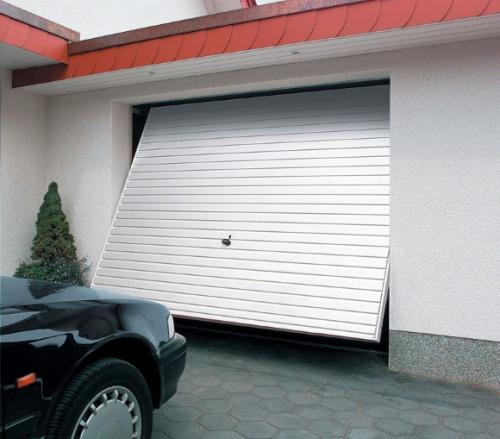

Подъёмно-поворотные гаражные ворота. Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

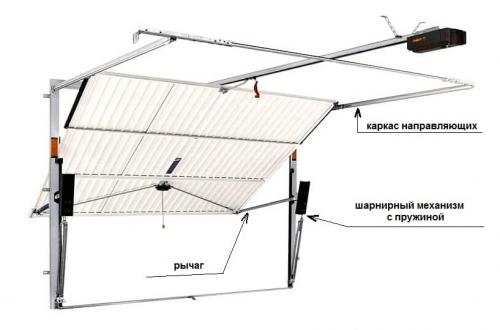

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

1. С помощью пружин,
2. С использованием противовесов.

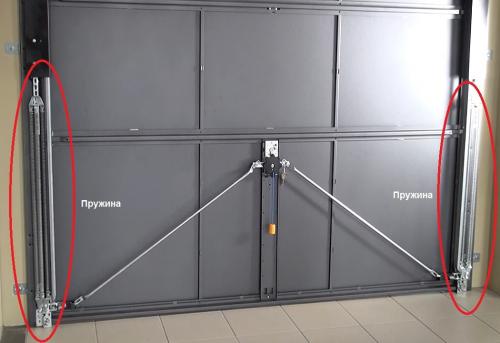

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

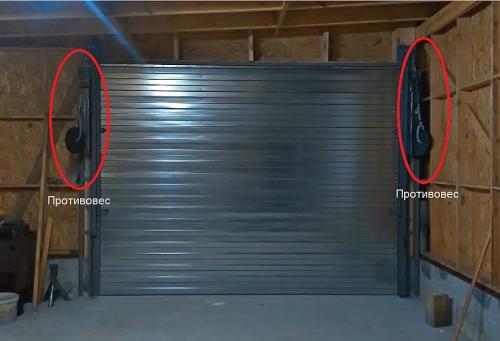

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить.

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.
