Как сделать своими руками дровокол. Реечный дровокол – схема и изготовление

Как сделать своими руками дровокол. Реечный дровокол – схема и изготовление

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера , можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Примерная схема реечного дровокола

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Дровокол своими руками из редуктора. Классификация дровоколов по источнику питания двигателя

По источнику питания двигателя можно предусмотрена следующая классификация приспособлений для колки дров:

• электрические;
• работающие на бензине;
• работающие на тракторной тяге;
• с электрическим двигателем и тракторным приводом;
• с бензиновым мотором и тракторным приводом.

Электродровоколы

Чаще всего в отечественных магазинах можно встретить электродровоколы. Они имеют свои достоинства: большую мощность и скорость работы. Однако имеются и недостатки: такие устройства потребляют много электроэнергии, а пользоваться ими на участке большой площади неудобно, поскольку устройство «привязано» к проводу, хотя в последнее время в продаже появились модели, работающие и от сети, и от аккумуляторных батарей.

Также, работая с электрическим дровоколом, можно легко получить травму. В этом плане наиболее безопасными считаются реечные электромеханические модели. Электродровокол реечный отличается надежностью и долгим сроком службы.

Устройства, работающие на жидком топливе (чаще всего это бензин), могут обработать большое количество поленьев в короткий срок, но они стоят довольно дорого и ломаются чаще, чем электрические. Использование некачественного бензина практически всегда приводит к выходу двигателя прибора из строя. Поэтому дровокол бензиновый может прослужить меньше, чем электрический.

Обратите внимание!  Чтобы сэкономить на электричестве и жидком топливе, стоит приобрести дровокол механический с редуктором. В этом случае еще подойдет самодельный вариант — механический дровокол от мотоблока, сделанный своими руками.

Практика показывает, что для тех, кто намерен использовать колун в быту, лучше всего приобрести модель, работающую на бензине или от электричества (возможно, с аккумуляторными батареями). Для заготовки древесины в промышленных масштабах подходят модели с приводом от трактора.

Самыми экологически чистыми моделями считаются электрические колуны. В отличие от устройств, работающих на жидком топливе, они не загрязняют окружающую среду. Также одно из главных преимуществ электрических моделей заключается в том, что в техническом обслуживании они просты благодаря несложной конструкции. Подготовить их к работе также легко. Однако у электрических моделей имеется и серьезный недостаток: если во время работы прибора на полную мощность вдруг произойдет резкий скачок напряжения, колун может выйти из строя, причем такое случается довольно часто.

Механический дровокол своими руками. Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

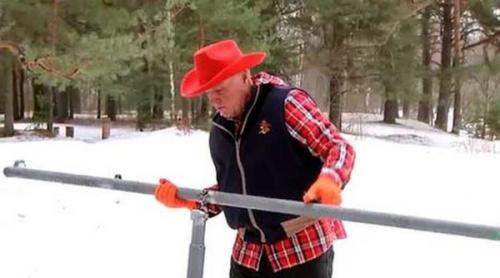

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

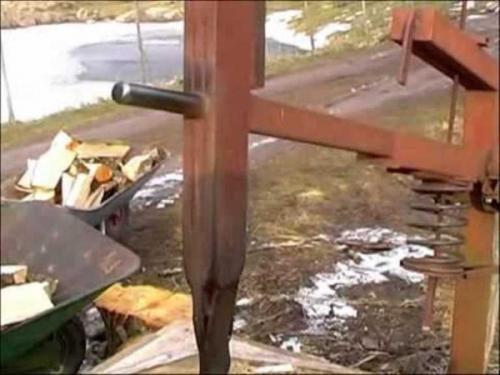

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Реечный дровокол своими руками

Жители сёл и дачных поселков зачастую используют для отопления стандартные печи или твердотопливные котлы. Такое решение остается наиболее практичным. Оборудование не требует особых вложений, сложного технического обслуживания. Однако при заготовке топлива на зиму необходима солидная физическая сила, которой может похвастать не каждый. С этим нюансом легко справиться, если использовать специализированное оборудование. Найти чертежи и сделать реечный дровокол своими руками не составит труда. Нужно просто внимательно изучить инструкцию.

Как собрать самому?

Заготавливать дрова при помощи топора – тяжелый труд. Изучив чертежи, инструкции и фото, реально своими руками создать реечный дровокол, который позволит существенно облегчить процесс. Устройства могут отличаться в зависимости от источника энергии, действующей на полено:

1. Ручные – в качестве основы для подобного устройства используется труба, закрепленная при помощи шарниров на металлической опоре. При резком опускании трубы полено раскалывается лезвием, которое движется по инерции и увеличивает силу воздействия благодаря усиливающим элементам. Простыми словами, использование законов физики позволяет снизить мускульную нагрузку. Однако помощь такого дровокола минимальна, поэтому пользователь быстро устает.
2. Гидравлические – подобные устройства используют в работе принцип гидравлического пресса. Цилиндр направляет полено на хорошо заточенный клин, который колет дрова. Такой дровокол приводится в движение при помощи масляного насоса, работающего в паре с дизельным или бензиновым мотором. Ключевым недостатком гидравлического агрегата остается дороговизна качественных комплектующих. Даже самодельное устройство будет прилично стоить.

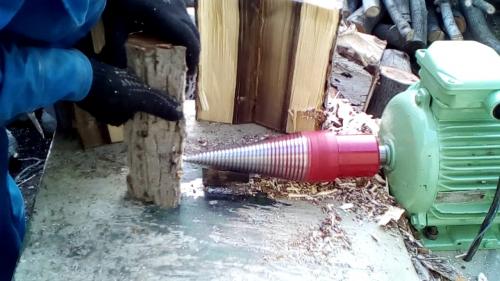

3. Электрические – такие дровоколы работают по аналогичному принципу с гидравлическими агрегатами. Основой оборудования является реечный редуктор, толкающий полено на заостренный клин. Их несомненный плюс – доступность комплектующих по наличию и стоимости. Подобные редукторы применяются для обустройства откатных ворот, других подобных устройств. Конусные электрические конструкции действуют по принципу саморезов. На стальном конусе нарезается резьба, которая позволяет вкрутить острие в полено и разорвать его.

Дровокол своими руками гидравлический. Самодельный гидравлический колун своими руками

Для колки дров известны разные механические приспособления. Гидравлический дровокол, работающий по принципу нагнетания давления на полено за счет пресса – одно из них.

Жидкость под прессом и за счет нагнетания давления начинает сжиматься, подается на рабочий стол и давит на поступающую древесину. Вот и весь принцип работы гидроколуна.

Теперь рассмотрим какие виды бывают и как сделать дровокол.

Виды гидравлического дровокола

Вид дровокола зависит от количества выполняемых операций, он может быть:

• бытовым , в функции которого входит только раскол древесины;
• профессиональным , способным раскалывать не только дрова, но и подавать, торцевать, выгружать их.

Бытовое приспособление оснащено простейшим электрическим мотором , обеспечивающим вращательные действия гидронасоса. Привод прост в обслуживании, при этом он надежный и экологичный.

Единственный недостаток — работает только от электросети, полностью зависим от нее, также недостаточна мощность устройства.

Дровоколы с большей мощностью считаются более мобильными, предназначены для использования профессиональными лесозаготовителями, способны колоть дрова быстрее и в больших масштабах. Для работы мотора используется бензин либо дизельное топливо.

Система гидравлики для запуска дровокола подается от трактора, возможно от его вала отбора мощности. Также для работы механизмов может использоваться электродвигатель с тракторным приводом или бензиновый мотор, начинающий вращаться при подключении к гидравлике трактора.

Колуны также различаются по способу закладки дров. Существует 3 вида:

• Горизонтальный. Это самый распространенный вид. В этом случае бревно кладется на рельсы горизонтально. Движение зачастую осуществляется бревном по направлению к ножу. Но бывают и модели, когда нож двигается навстречу.
• Вертикальный. Самая миниатюрная конструкция. В ней зачастую нож двигается сверху на бревно, которое установлено вертикально внизу. Но бывают модели, когда нож установлен стационарно, а в движении находится дерево.
• Смешанный. Самый редки вид. В основном такой закладкой обладают профессиональные модели. Основное их преимущество – это переработка большого количества дров. Поэтому их устанавливают в основном на деревообрабатывающих предприятиях.

Основные технические характеристики

Как бы ни называли устройство: дровокольный станок или дровокол гидравлический, суть у него одна. Основным элементом определяющий мощность и производительность является двигатель. В быту многим хватает усилие устройства равное 3–5 тонн. Дровоколы мощнее уже закупаются для промышленных целей, они способны работать с более длинными и толстыми бревнами.

Величина хода в среднем ограничивается до 52 см.

Те колуны, которые работают от электромотора, могут подключаться к сети в 220 или 280В.

Из чего состоит дровокол?

Гидравлический дровокол своими руками имеет в своем составе такие части, как:

• станина ;
• упор;
• цилиндр;
• клиновое лезвие;
• насос;
• распределитель давления на подачу и возврат жидкости;
• бак для заливки масла;
• электромотор, приводящий в движение насос.

Схема устройства гидравлического дровокола

Схема гидравлического дровокола является единой, как для вертикального варианта, так и для горизонтального. Только в вертикальном варианте, вместо пятки ставится режущее устройство. А улучшения к ней могут быть любые, на что хватит фантазии.

Чертеж гидравлического дровокола

Принцип работы устройства

Обычные дровоколы часто ломаются, потому что даже при небольшом диаметре цилиндра в 9–10 см создается напряжение в нем до 10 тонн, при этом электромотор продолжает работать и вращать устройство, даже если полено не хочет раскалываться. В гидравлическом дровоколе происходит плавное, постепенное нарастание силы, при ее нехватке цилиндр просто перестанет вращаться, и даже при дальнейшем вращении масляного насоса поломки не случится.

Гидравлический колун «Горыныч»

Гидравлический дровокол Горыныч

Один из самым востребованных колунов на рынке – это «Горыныч». Скорость является главной отличительной чертой этого гидроколуна. На сегодняшний день конкурентов ему нет. Надежность, показанная за предыдущие годы эксплуатации, бьет все рекорды.

За 9 лет существования колуна «Горыныч» было обработано более 18 тыс. м3 леса. И при этом ни один узел не пришел в негодность. А работать с ним можно и в +30 и в -30 – двигатель, насос, распределитель и гидроцилиндр прекрасно справляются с любой работой в любое время года.

Технология запатентована.

Дровокол «Горыныч» 6Т и его технические характеристики.

Основные достижения:

1. Один цикл занимает 2,5 секунды.
2. Имеет уникальные детали и сборку, которая позволяет работать в любую температуру.
3. Нож из закаленного железа. Затупить его крайне сложно.
4. Все детали ремонтопригодны.
5. Конструкция покрыта специальным составом, что делает конструкцию стойкой к внешним природным воздействиям.

Показатели такого дровокола:

• За 3 мин расколото 25 чурок.
• За 1 час – 500 чурок.
