Верхняя обвязка каркасного дома. Устройство верхней обвязки каркасного дома

Верхняя обвязка производится из досок, ширина которых не должна быть меньше 100 мм. В качестве материала можно применить нестроганные доски. Обвязка служит для равномерного распределения веса кровли и любого количества снега, который передается стропилами на стены. Для облегчения работы нижняя и верхняя обвязки производятся из одинакового материала с аналогичным сечением.

Лучше всего, когда обвязки идентичны друг другу Источник m.2gis.ru

Если будущее здание имеет несколько этажей, то необходимо делать два ряда обвязки наверху. Она нужна только снаружи, но, чтобы избежать разницы по высоте, производится также и внутри, хотя и не такую прочную. Сращивать обвязку нужно прямо над стойкой. Крепятся друг с другом оба слоя приблизительно через 20 см, больше промежуток делать не следует.

Это может быть интересно! В статье по следующей ссылке читайте про.

Крепление верхней обвязки

Крепление можно производить с помощью трех способов:

К торцу стойки, которая расположена в вертикальном положении, гвоздями или саморезами. Метод подходит при выполнении конструкции из одинарной доски.

К торцу стойки посредством врубок. При таком варианте в обвязке производится врубка, глубина которой должна составлять треть или половину толщины древесины. В это углубление помещается верхний край стойки.

Крепление стальными уголками. Очень надежный способ, усиливающий крепление первым способом.

Верхняя обвязка каркасного дома. Устройство верхней обвязки каркасного дома 01

Дополнительное крепление стальными уголками повышают прочность конструкции Источник initechno.ru

Преимуществом первого и второго способа заключается в том, что можно выставлять и закреплять вертикальные стойки друг за другом. Для фиксации с помощью врубки нужны обязательные расчеты и абсолютно точная разметка. Если будут нарушения, то будет и дефект в вертикальности размещения стоек, в результате чего строение начнет разрушаться.

В обвязочном брусе или доске под все стойки делаются пазы, обязательно совпадающие с такими же пазами, которые имеются на креплениях для стоек нижней обвязки. Ко всему прочему, конструкция закрепляется с помощью гвоздей. Крепления с использованием уголков фиксация осуществляется саморезами.

Это может быть интересно! В статье по следующей ссылке читайте про пол каркасного дома на винтовых сваях .

заключение

верхняя и нижняя обвязка каркасного дома из досок или бруса гарантирует надежность и длительный срок эксплуатации конструкции. при соответствии технологическим требованиям, материал прочно связывает отдельные детали каркаса, создавая очень прочную единую конструкцию, которая значительно повысит устойчивость стенок. кроме того, нагрузка на фундамент распределится равномерно. если планируется самостоятельная работа, то необходимо ознакомиться со всеми нюансами обвязки, так как этот процесс является очень важным.оценок 0

Прочитать позже

Отправим материал на почту

Нам недавно делали узлы каркасного дома. По деньгам вышло немного, а вот по времени затянули дальше некуда.

Чердачное перекрытие в каркасном доме. Перекрытие над первым этажом

В каркасном доме перекрытие над первым этажом кроме своей основной функции — быть частью пола и потолка — становиться важным стабилизирующим элементом. Если обшивка стен первого этажа уже завершена, то после устройства межэтажного перекрытия можно убрать временные укосины, поддерживающие стены.

Между конструкциями перекрытий разных этажей (1-го и 2-го) нет особой разницы. Они состоят из одних и тех же конструктивных элементов. Но в межэтажном перекрытии каркасного дома чаще применяют LVL балки. Ведь они могут перекрыть большепролётное пространство без промежуточных внутренних стен.

LVL балка состоит из слоёв шпона хвойных пород, проклеенных формальдегидным клеем. Бывает, что из нескольких стандартных балок, скреплённых глухарями, собирают балку, способную выдержать большие нагрузки. Но даже такую сборную балку можно установить силами двух, трёх человек.

Балки опирают на наружные и внутренние несущие стены и закрепляют временными укосинами и гвоздями. После монтажа LVL балок устанавливают лаги перекрытия из обрезной доски. Гвоздями их крепят к доске внешнего периметра и к верхней обвязке несущих стен.

Глубина опоры на несущей деревянной стене составляет не менее 38-ми мм. Перехлёст между лагами, при опирании на внутреннюю стену, должен составлять не менее 75-ти мм.

Лаги располагают над стойками каркаса внутренних стен. В случае крепления лаг в торец LVL балок используют стальные подвесы (рисунок 2).

Если в доме нет второго этажа и мансарды, то перекрытие 1-го этажа становится частью потолочного перекрытия. Тогда к лагам потолка прибивают стропила кровли. Каркас готов к строительству крыши.

Обвязка каркасного дома из доски. Требования к материалам для нижней обвязки

Все каркасные дома имеют верхнюю и нижнюю обвязки, которые обеспечивают их прочность и крепость всей конструкции. Если они выполняются неправильно и без соблюдений всех технологий, то весь дом получается ненадежным и недолговечным.
Нижняя обвязка каркасного дома — это первый слой из досок, бруса или бревен, укладываемый непосредственно на фундамент и прочно прикрепляемый к нему. Такая обвязка обеспечивает надежную фиксацию постройки к фундаменту и является опорой для пола и стен.

Мнение эксперта

Филимонов Евгений

Профессиональный строитель. 20 лет стажа

Задать вопрос эксперту

Возведение каркаса дома можно начинать только по завершению укладки нижней обвязки.

Для нижней обвязки каркасного дома своими руками рекомендуется использовать древесину хвойных пород, которая обладает несколькими существенными преимуществами перед лиственными.

К ним относится:

Высокая прочность
Длительный срок эксплуатации
Прямой ствол
Отличные строительные характеристики
Низкая влагопроницаемость

Чаще всего в качестве материала для нижней обвязки применяется лиственница, кедр, сосна, ель. Выбор породы дерева зависит от условий конкретного участка местности и осуществляется с учетом ее наличия и наиболее подходящей плотности, прочности и цены материала.

Наряду с выбором древесины подбирается и форма пиломатериала:

Брус
Бревно
Доска или связка досок

Если решено использовать связку досок, то они должны быть скреплены в шахматном порядке гвоздями (шурупами) разной длины.

Перед выполнением нижней обвязки весь подготовленный материал должен быть обработан:

Антисептиком, предотвращающим загнивание и грибковые заболевания
Антипиреном, повышающим огнеупорность и предотвращающим возгорание

Из-за большого наличия древесных смол наиболее востребована обработка антипиреном для сосновых материалов.

В некоторых случаях нижнюю обвязку выполняют из металлического профиля, но для каркасного дома такой вариант нецелесообразен.

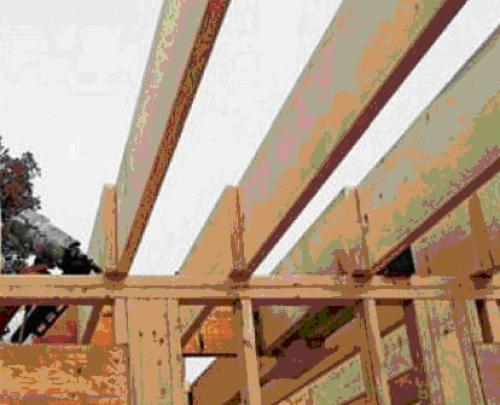

Крепление стропил к верхней обвязке. Жесткое крепление стропил

Самый надежный, самый трудоемкий и самый универсальный способ, может выполняться путем врубки или за счет нашивки подпорных брусков на стропила. Вначале рассмотрим вариант врубки стропила.

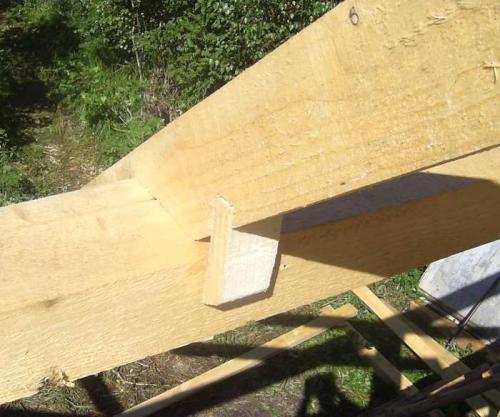

Жесткое крепление стропил к мауэрлату путем врубки

Не стоит переживать, если в результате вырубливания ноги у вас немного изменится наклон ската. Главное, чтобы все стропила лежали на одной линии. Перед запилом стропильной ноги нужно снять размеры места прилегания ее к мауэрлату, а это довольно сложно. Мы не будем выполнять различные математические расчеты, это долго и бесполезно, да и никто на практике таким себе голову не забивает.

Шаг 1. Предлагаем два варианта: сделать один универсальный шаблон для всех ног сразу или делать запилы для каждой по отдельности.

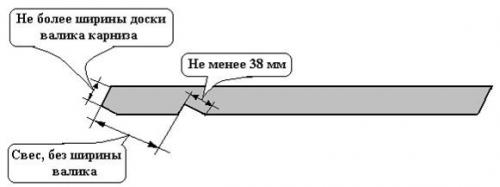

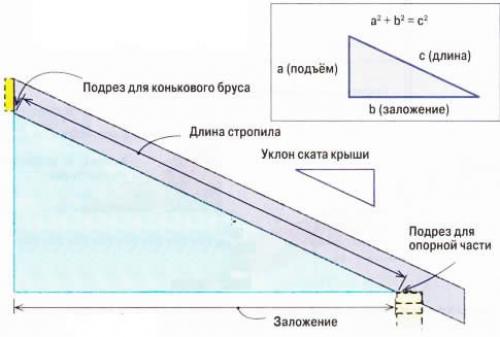

Схема положения стропильной ноги

Если у вас все нормально с положением мауэрлата, то лучше делать шаблон, если есть проблемы, то придется каждое стропило подготавливать отдельно.

Этот шаблон нужен для изготовления стропил

Шаблон можно сделать из обрезка доски, куска ДВП или плотного картона. Проведите на нем линию у нижней кромки на расстоянии не более 1/3 ширины стропильной ноги. На всех стропильных ногах проведите такую же параллельную линию, отметься места прилегания стропил к мауэрлату, и проведите перпендикулярную к ней линию.

Глубина «седла» не должна превышать одной трети от ширины стропила

Теперь вам нужно проследить угол вертикальной и горизонтальной плоскостей зарубки для одного прилегания к мауэрлату по всей поверхности. Сразу скажем, что идеального варианта добиться не удастся, но неплотное прилегание плоскостей в несколько миллиметров критической роли не играет. Приложите шаблон к торцу бруса мауэрлата под углом наклона ската. Точка пересечения вертикальной и горизонтальной линии должна находиться точно напротив его угла. Начертите получающийся треугольник, вырежьте начерченную часть.

Шаг 2. Проверьте правильность шаблона в нескольких частях мауэрлата, пройдитесь по обеим сторонам строения. При необходимости немного изменяйте угол выпиленной части, нужно добиться максимально точного прилегания зарубки по всему периметру.

Шаг 3. Приложите шаблон к стропилу, точка угла верхнего упора должна находиться на всех стропилах на одинаковом удалении от их коньковой части.

Шаг 4. Электрической пилой или ручной ножовкой отпилите срез поперек волокон стропильной ноги.

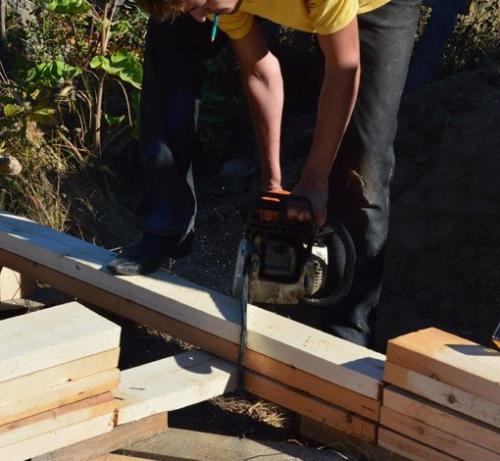

Отпиливаем стропила по шаблону

Пилите очень осторожно, не уменьшайте пропилом ширину оставшейся нетронутой стропилы. При недостаточном опыте работы электрическими инструментами лучше пользоваться ручными пилами. Пусть времени и сил потребуется больше, зато вероятность брака значительно снижается. А если учесть время на переделку, то потеря производительности труда от ручного инструмента не будут столь большими.

Шаг 5. Под углом выберите второй срез.

Внимание: это самая трудная работа. Пилить такую поверхность электрической пилой нежелательно, велики риски заступления. Нужно работать топором, топор должен быть очень острым. Работа топором потребует не только умения, но и физической силы. Кстати, умение работать топором (путь и не на уровне профессионала) всегда пригодится при строительстве деревянной бани.

Шаг 6. Проверьте шаблоном сделанное посадочное место, при необходимости поправьте его. Можете готовить посадочные места сразу для всего комплекта стропильных ног, а можете выполнять работы по очереди. Все зависит от вашего умения и точности установки мауэрлата.

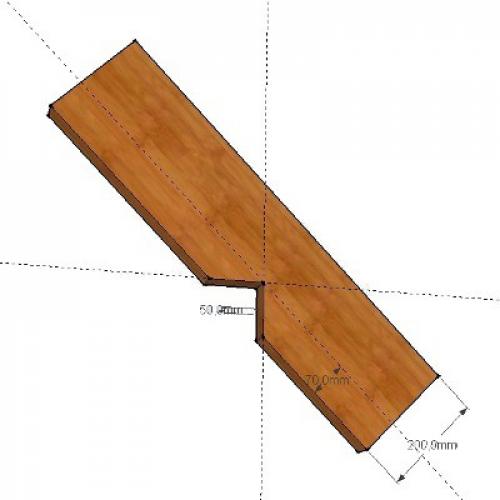

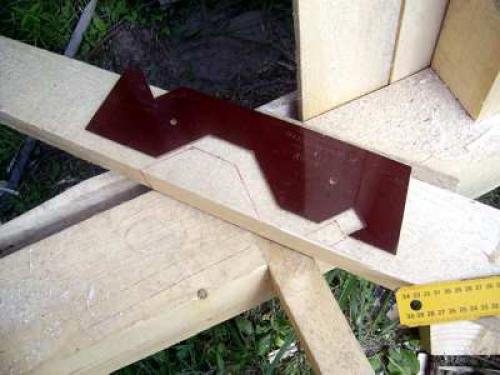

Пример шаблона для стропил

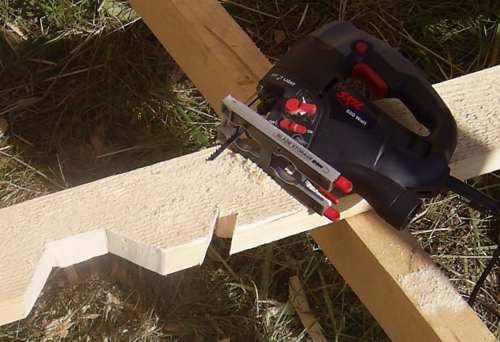

Пример выпиливания пазов по шаблону

Шаг 7. Поставьте стропильную ногу на место, зафиксируйте ее положение. Для фиксации можете пользоваться самодельными скобами, металлическими уголками или иными прочными приспособлениями.

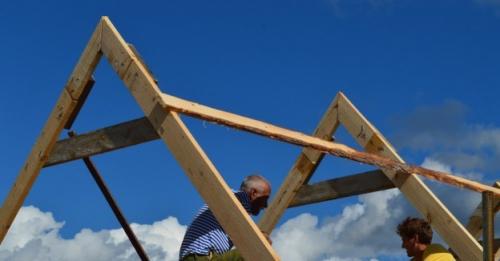

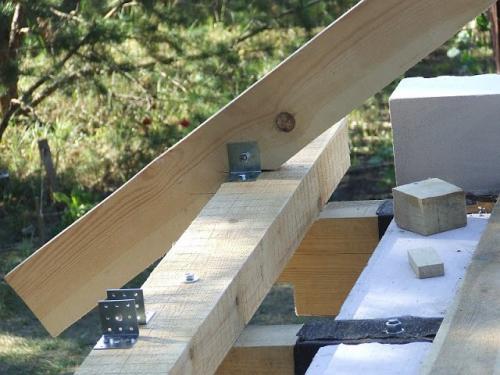

Пример установленной стропильной ноги

Таким образом нужно поставить два крайних стропила, натянуть в нижней части между ними веревку и по очереди ставить следующие. Будьте готовыми, что для некоторых стропил придется несколько раз подгонять размеры пятки. Чем больше у вас будет практического опыта, тем реже придется снимать/ставить для подгонки стропильную ногу. Во время установки стропильной системы каждую пару ног следует временно фиксировать различными деревянными раскосами или подкосами. Временное крепление убирается только после набивки обрешетки под финишное покрытие крыши.

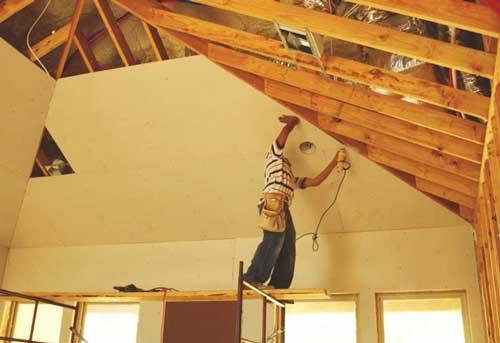

Потолочное перекрытие в каркасном доме. Как сделать утепление потолка в каркасном доме с холодной крышей: Устройство своими руками- Обзор +Видео

Деревянные дома, построенные по каркасной технологии, не случайно считаются самыми теплыми. Но оправдать такую оценку можно только качественно выполненной теплоизоляцией всех элементов сооружения.

В данном обзоре мы рассмотрим, как утеплить потолок каркасного дома и создать для себя, любимого, предельно благоприятную «среду обитания». Вследствие того, что тёплый воздух по законам физики стремится вверх, устройство потолка в частном доме с надёжной и правильно сделанной теплоизоляцией – вопрос очень важный. Технология создания многослойного каркасного пирога во многом сходна, но чёрт, как известно, кроется в деталях. Вот детали мы и обсудим.

Утепление потолка каркасного дома

Современный рынок предлагает огромный выбор безопасных теплоизоляций различных видов, структуры и ценовой ниши. Наиболее востребованы плитные минеральные ваты , пенопласт , пеноплекс и подобные им изоляторы. Для выбора оценим их достоинства и недостатки.

Материалы

Минеральная вата – относительно недорогой материал, простой в монтаже, подходит для любого шага балок перекрытия, однако, требует существенной толщины утепляющего слоя (как правило — 150 мм) и, в случае некачественно выполненной пароизоляции , впитывает влагу. Практически безотходное использование утеплителя также является существенным плюсом.
Пенопласт – недорогой материал, практически не поглощает влагу, но требует большого количества герметика или монтажной пены для заделки стыков и щелей. К тому же, простота монтажа и расход материала сильно зависит от соответствия расстояния между потолочными балками габаритам теплоизоляции.
Пеноплекс – материал с хорошими теплоизоляционными характеристиками, благодаря чему толщина слоя для утепления может быть снижена (по заявлению производителя до 50 мм). Теплоизолятор практически не обладает гигроскопичностью, то есть не вбирает атмосферную влагу. Его недостатки аналогичны минусам пенопласта, но стоимость больше.

По способу производства работ, тёплый потолок в каркасном доме, выполняемый из перечисленных материалов не различается, поэтому рассмотрим процесс монтажа на примере минеральной ваты Изовер.

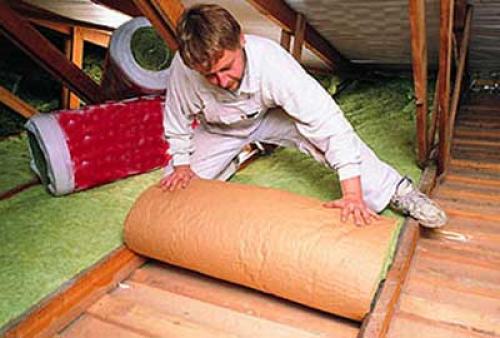

Монтаж утеплителя

Устройство теплоизоляции потолка правильно выполнять с верхней части перекрытия в чердачном или мансардном помещении .

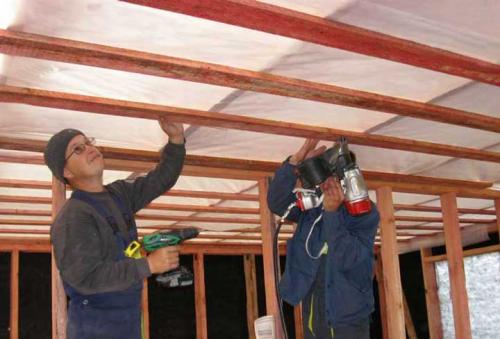

Монтаж пароизоляционной пленки

Процесс производства работ состоит из трёх этапов:

Пароизоляция утеплителя от воздействия влаги с обустраемого помещения

Для гидроизоляции утеплителя от перемещаемых в помещении паров, по черновым доскам потолочного перекрытия между балками расстилается пароизоляционная плёнка с нулевой проницаемостью, которая не пропускает ни пар, ни воду. Это может быть ИзоспанВ или аналогичный пароизолятор других производителей. Пленка укладывается с заходом на ребра балок и фиксируется по пласти степлером. Все места стыков пленочного материала выполняются внахлест 10 см и проклеиваются специальной самоклеющейся лентой или армированным скотчем.

Примечание: Обычно на упаковке указывается сторона, «смотрящая» наружу, от утеплителя. В случае же, если используется плёнка, оставшаяся от пароизоляции больших площадей (кровли или стен), учтите, что ИзоспанВ должен лежать гладкой стороной к утеплителю.

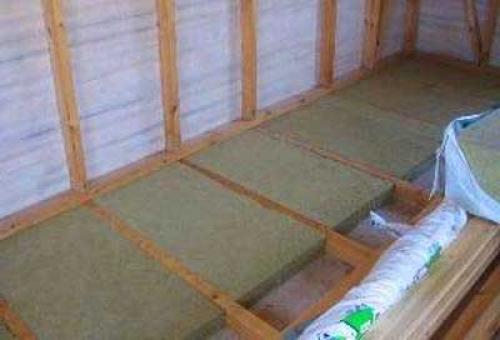

Монтаж утеплителя

После настила пароизоляции можно приступать к укладке утеплителя. Стандартная толщина плит минеральной ваты обычно 50 мм, следовательно, для создания необходимого утепления в 150 мм, нужно уложить три слоя.

Первый и второй укладывается между балок в шахматном порядке, как можно плотнее, с перехлестом материала в местах стыков.

Это делается для исключения возможности образования мостиков холода и получения однородного теплоизоляционного пирога. Последним слоем изоляции застилаем перекрытие, закрывая также потолочные балки.

Гидроизоляция потолочного пирога сверху

После устройства теплоизоляции, необходимо оградить материал от намокания и с наружной стороны. Следует заметить, что закрывая теплоизоляционный пирог потолка в каркасном доме гидроизоляционной пленкой, для перекрытия с холодным и теплым чердачным или мансардным помещением используется материал с разными свойствами.

Пирог каркасного потолка

Гидроизолятором утеплителя при холодном чердаке служит Изоспан В или аналогичная по свойствам пленка.

Для теплого чердака или мансарды в качестве изолятора применяется Изоспан А — гидроизоляционный, паропроницаемый материал, который не пропускает влагу к утеплителю, но не препятствует выводу из него паров.

Гидроизоляционная пленка раскатывается поверх утеплителя с нахлестом 10 см и тщательной герметизацией стыков. В результате правильного создания потолочного пирога, утеплитель надёжно защищается от проникновения влаги как с нижнего этажа, так и сверху.

В дальнейшем можно сверху изоляции положить пол или смонтировать переходы из досок. А в жилом помещении наслаждаться теплом и уютом.

В последнее время набирает популярность теплоизоляция пенополиуретаном. Правда, утепленный потолок в каркасном доме сделать своими руками в данном случае будет затруднительно, вследствие применения для таких работ специального оборудования.

Верхняя обвязка каркасного дома из бруса. Верхняя обвязка каркасного дома

Верхняя обвязка каркасного дома выполняется после завершения работ по нижнему поясу каркаса. Начинают возведение несущего каркаса стен с установки угловых стоек, затем переходят к установке, выверке и креплению промежуточных стоек. Сечения угловых стоек, как правило, отличаются от рядовых. Вся верхняя обвязка выполняется по предварительно размеченным осям и точкам, и стойки закрепляются с учетом ширины утепляющего плитного материла, или утепляющих матов. Стандартные размеры теплоизоляционного мата 0,60 метра, и максимальное расстояние между промежуточными стойками обвязки такое же. Если есть необходимость, этот интервал уменьшают и принимают шаг стоек 0,50 м или 0,40 м. фиксируют угловые стойки несущего каркаса различными способами, применяя дополнительные элементы жесткости – укосы.

Устройство каркаса

В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.

Правильная обвязка каркасного дома. Какой каркасный дом “правильный”?

Начну с основного. Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует . Какой сюрприз, не правда ли?

Вы спросите, почему? Да очень просто. Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными. Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”. Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами “правильности”? Все очень просто. Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии. Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9% у тебя все будет хорошо. Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

Конструктивная надежность решений.
Оптимальность по трудозатратам при возведении.
Оптимальность по затратам материалов.
Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните. Когда где-либо идет речь про “правильный” каркас или про “правильные” узлы каркасного дома, то, как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать “полуправильными”? В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.

Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная. Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается. В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях. В результате делается сложно там, где можно сделать проще. Используется больше материала там, где можно меньше. Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах… вообще ни в чем .

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.
