Схема отопления двухэтажного частного дома с газовым котлом. Однотрубная система

Схема отопления двухэтажного частного дома с газовым котлом. Однотрубная система

Самой простой является схема однотрубной системы отопления двухэтажного дома. Также она называется «Ленинградкой». Такую схему отопления двухэтажного частного дома своими руками можно провести без особых сложностей. Отличается экономичностью, функционируя на газовом или электрическом котле, при помощи кирпичной печи, отапливаемой торфяными брикетами, дровами, углем. Выбирая «Ленинградку», можно сэкономить на средствах, так как труб, необходимых для установки обогрева помещения, потребуется в 2 раза меньше, если сравнивать с двухтрубной системой. Характеризуется ещё такими положительными моментами:

малой трудоёмкостью при выполнении монтажа и его «бюджетностью»;
• простотой ремонта;
• не нарушает концепцию интерьера в доме (при небольшом количестве труб);
• возможностью изготовления контура «тёплый пол» (при выполнении определённых требований).

Однотрубный контур можно «спрятать» под пол или развести над ним. При установке трубы можно располагать в горизонтальном положении и в вертикальном.

Однако такая самотёчная система отопления может применяться только в одноэтажной постройке. В двухэтажном доме схема однотрубной системы отопления сможет функционировать только при наличии циркуляционного насоса.

Существуют ещё недостатки:

• невозможность изготовления «тёплого пола» при горизонтальном контуре;
• требует выполнения сварочных работ и необходимой проверки соединений;
• неравномерность теплоотдачи от батарей, находящихся в разных комнатах.

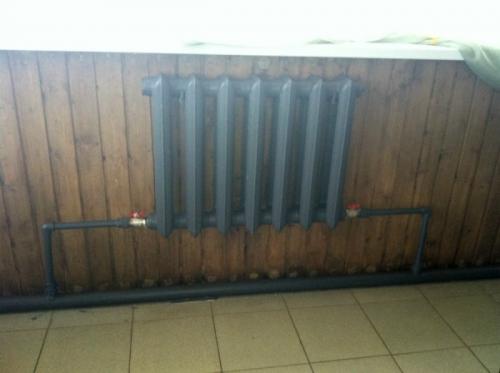

Схема однотрубной системы представляет собой трубу с подключением к ней всех радиаторов отопления. Нагретая котлом вода распространяется по всем батареям поочерёдно, в каждой отдавая определённое количество тепла. Следовательно, ближайшая к котлу будет горячая, а последняя — чуть тёплая.

Расчет отопления двухэтажного дома.

Каким возможно отопление в 2-этажном доме? Как развести теплоноситель, какие конкретно отопительные устройства применять? Как посчитать тепловую мощность котла, и какой котел стоит предпочесть? Статья не претендует на истину в последней инстанции: она только изложит точку зрения автора на эти неприятности.

Расчеты

Как рассчитывается схема водяного отопления частного 2-этажного дома?

• В качестве базового значения тепловой мощности берутся 60 ватт тепла на кубометр объема.
• На каждое окно во внешней стенке добавляется 100 ватт тепла, на каждую дверь - 200.
• В зависимости от климатической территории выбирается региональный коэффициент:

Так, отопление 2-этажного дома с площадью этажа 70 метров, высотой потолков 3 метра, 8 дверьми и 3 окнами, расположенного в Севастополе, возможно вычислить так:

1. Количество помещения равен (70*3)*2=420 м3.
2. Базовая тепловая мощность равна 420*60=25200 ватт.
3. Окна и двери внесут свои коррективы: 25200+(8*100)+(3*200)=26600 ватт.
4. Теплый климат Крыма уменьшит требования к мощности: 26600*0,7=18620 ватт.

Подобно рассчитывается мощность радиаторов для отдельных помещений.

Нюанс: не забудьте про площадь помещений без отопительных устройств. В случае если прихожая прогревается за счет батарей в смежной помещении, эта батарея обязана подбираться по общему объему обоих помещений.

Как пересчитать киловатты в количество секций батареи? Достаточно поделить расчетную мощность прибора на мощность одной секции, которая постоянно указывается в сопроводительной документации. В ее отсутствие возможно ориентироваться на следующие значения:

Разводка

Какой должна быть схема отопления 2 х этажного дома - подключения и разводки теплоносителя отопительных устройств?Вот два наиболее несложных и доступных решения.

Стоячная с верхним розливом

Теплоноситель поднимается от котла в розлив подачи, расположенный на чердаке, и возвращается в обратный трубопровод через стояки с отопительными устройствами. Схема привлекательна, среди другого, тем, что разрешает организовать отопление 2х этажного дома с естественной циркуляцией: при площади этажа до 50 м2 она будет стабильно работать без циркуляционного насоса.

Двойная ленинградка

Еще легче и отказоустойчивее ленинградка, либо система барачного типа. В общем случае она является кольцом между подающим и обратным патрубками котла, параллельно которому подключаются радиаторы системы отопления.

Применительно к нашей ситуации схема отопления 2-этажного дома будет включать два кольца. Три лишних метра протяженности розлива на втором этаже не поменяют температуры радиаторов сколь-нибудь значительно; но, при жажде возможно озадачиться балансировкой колец, установив размыкающий нижнее кольцо дроссель.

Подключение радиаторов

Радиаторы маленькой длины (до 6-7 секций) подключаются в полной мере традиционно - обе подводки находятся с одной стороны.

А вот при большей длине употребляется одна из двух других схем:

• Диагональная - в то время, когда подача и обратка подведены справа и слева, к нижней и верхней резьбам.
• Снизу вниз - в то время, когда для подключения употребляются две нижние резьбы.

И в том и другом случае эргономичнее применять не проходные пробки, а американки - быстроразъемные соединения с накидной гайкой.

Материалы

Из чего лучше своими руками сооружать отопление? Давайте пройдемся по главным ее элементам.

Котел

В случае если ваш дом газифицирован, лучший вариант с позиций затрат на отопление - газовый котел. Нужно - конденсационный: применение полной теплоты сгорания газа (включая энергию, которая отбирается у продуктов сгорания при их конденсации) увеличивает его КПД на 9-11%.

Безопасность

В закрытой системе за нее отвечает так называемая несколько безопасности - непроизвольный воздухоотводчик, манометр и предохранительный клапан. Кроме них, контур комплектуется расширительным баком, компенсирующим повышение объема теплоносителя при расширении. Его количество берется приблизительно равным 1/10 от общего количества теплоносителя.

Полезно: количество теплоносителя в сбалансированной системе в большинстве случаев принимается равным 15 литрам на 1 КВт-час мощности котла.

В открытой системе (значительно чаще открытой делается самотечная система отопления 2х этажного дома) функции всех вышеперечисленных приспособлений возлагаются на открытый расширительный бак. Он монтируется под потолком второго этажа либо на чердаке. Розливы прокладываются с постоянным уклоном, так, дабы воздушное пространство из них вытеснялся теплоносителем в бак.

Отопительные устройства

В случае если вами употребляется схема отопления 2х этажного дома с твердотопливным котлом, предпочтительны чугунные секционные радиаторы либо регистры. Их большая масса и громадный внутренний количество означают, что по окончании прогорания горючего контур будет остывать достаточно медлительно.

Во всех других случаях оптимальный выбор - алюминиевые секционные радиаторы.

С чем связана инструкция?

• Они владеют прекрасной теплоотдачей.
• Их внешний вид впишется в самый изысканный дизайн жилой помещения.

Двухтрубная система отопления двухэтажного дома. Устройство

Все схемы двухтрубной системы отопления двухэтажного дома имеют одну общую черту: у них есть отдельные розливы подачи и обратки. Розливы соединяются между собой перемычками с установленными в их разрыв отопительными приборами.

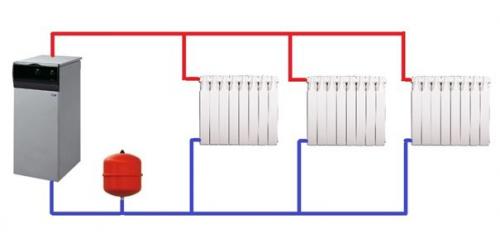

Простейшая двухтрубная схема для одноэтажного дома.

Верхний и нижний розливы

В зависимости от расположения розлива подачи выделяют схемы с нижним и верхнем розливами.

• В первом случае и подающая, и обратная нитки контура расположены в подвале и соединяются парными стояками. Те, в свою очередь, соединяются между собой перемычками, расположенными в комнатах верхнего этажа или на чердаке;

Нижний розлив: подача и обратка проходят по подвалу и соединяются парными стояками.

Выносить перемычки на холодный чердак — не очень хорошая идея. При остановке контура в холода вода зависает в стояках, и трубы на чердаке оказываются прихваченными льдом уже через час после отключения отопления.

• Во втором случае подача разведена по чердаку, а обратка — по подвалу. Такая схема сильно упрощает сброс и запуск системы: при сбросе достаточно открыть сбросник на расширительном баке, расположенном в верхней точке розлива подачи, и вся зависшая в трубах вода сольется вниз; при запуске воздух стравливается не на каждой перемычке между стояками , а только на пресловутом сброснике в расширительном бачке.

Для запуска контура достаточно стравить воздух через кран на расширительном бачке.

На мой взгляд, именно верхний розлив наиболее удобен в плане эксплуатации . В домах с верхним расположением подачи на моей памяти ни разу не было серьезных аварий, связанных с разморозкой отопления, в то время как в домах с нижним розливом радиаторы и подводки в подъездах приходилось отогревать каждую зиму.

Схемы разводки отопления при верхнем розливе.

Гравитационная и принудительная

Двухтрубная система отопления в двухэтажном частном доме может быть реализована с принудительным побуждением циркуляции теплоносителя (для этого используется циркуляционный насос) или с естественной циркуляцией, за счет разницы в плотности горячего и холодного теплоносителя.

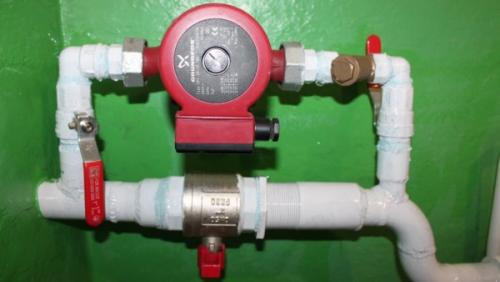

Циркуляционный насос обеспечивает принудительное движение воды или антифриза в контуре.

Схемы с принудительной циркуляцией выгодны тем, что:

• Обеспечивают большую скорость движения теплоносителя и, соответственно, более равномерный и быстрый нагрев радиаторов;
• Позволяют обойтись меньшим диаметром розливов.

Главный их недостаток — энергозависимость : насосу требуется круглосуточное питание. Если проблему кратковременных отключений света можно решить, установив источник бесперебойного питания, то отключение электричества длиной в несколько суток оставит ваш дом без тепла.

Системы с естественной циркуляцией полностью энергонезависимы.

Как устроена такая отопительная система?

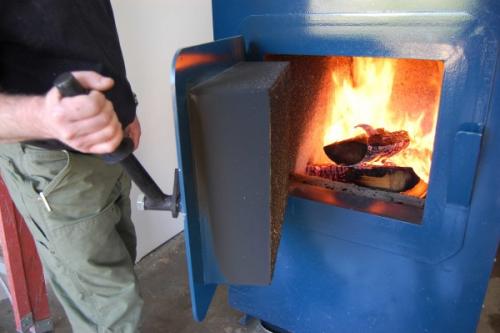

• Котел (как правило, твердотопливный) опускается максимально низко — в подвал или приямок. Радиаторы монтируются выше теплообменника котла. Перепад высоты между ними, собственно, и будет обеспечивать циркуляцию;

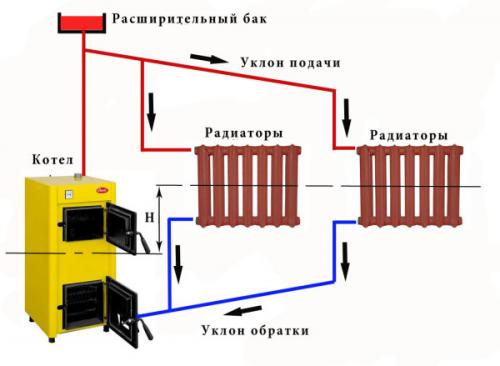

Высота H примерно равна гидравлическому напору в контуре.

• Сразу после котла монтируется разгонный патрубок — вертикальный участок розлива, поднимающийся под потолок второго этажа или на чердак. Через него нагретая в котле вода поднимается в верхнюю точку контура, откуда движется по розливам самотеком, за счет собственной тяжести. Отсюда, кстати, и название такой системы — «гравитационная».
• Сразу после разгонного патрубка монтируется открытый расширительный бак, выполняющий заодно функцию предохранительного клапана и заливной воронки для заполнения контура водой. Если теплоноситель закипит, пар покинет розлив через крышку бака. Через нее же всегда можно долить воду взамен сброшенной или испарившейся;

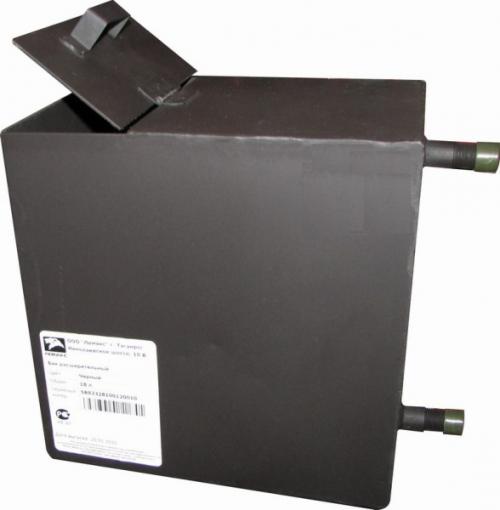

Открытый расширительный бак.

• Оба розлива — подача и обратка — монтируются с небольшим постоянным уклоном по ходу движения теплоносителя;
• Внутренний диаметр розливов делается максимально большим (не менее ДУ32, чаще ДУ40 — ДУ50). Большой диаметр компенсирует минимальный гидравлический напор, создаваемый перепадом температур.

Гидравлическое сопротивление падает с увеличением внутреннего сечения трубы. Чем толще розливы и подводки, тем быстрее циркулирует в них вода.

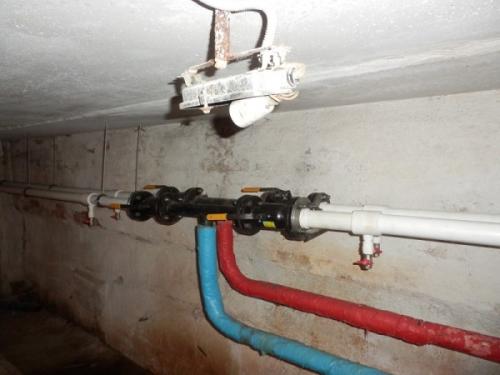

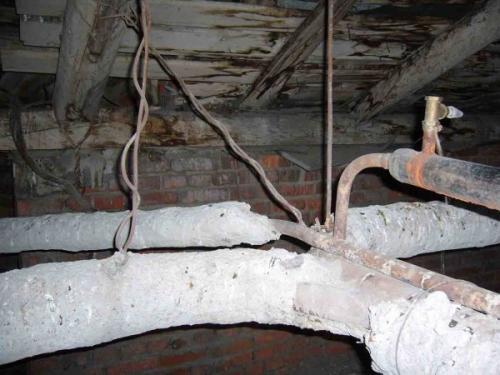

Розлив в гравитационной системе. Обратите внимание на его диаметр: здесь использована стальная труба ДУ40.

Как это работает ?

1. Нагретая котлом горячая вода благодаря уменьшившейся плотности вытесняется в верхнюю точку контура более холодными и плотными массами теплоносителя;
2. Оттуда она продолжает двигаться по проложенному с уклоном розливу, постепенно отдавая тепло воздуху в комнатах через отопительные приборы;
3. Отдавший тепло теплоноситель возвращается к котлу и вовлекается в повторный цикл циркуляции.

Очевидные недостатки гравитационной системы отопления — большая инерционность, значительные перепад температур между первыми и последними по ходу движения воды батареями и большие расходы на монтаж розливов.

Как спроектировать отопление двухэтажного дома. Популярный вариант – двухтрубная схема

Тупиковая система отопления двухэтажного частного дома – это наилучшее решение по соотношению цена — качество. Она проста в исполнении и надежна в работе, особенно когда в ней организована принудительная циркуляция воды. Гравитационные двухтрубные разводки тоже вполне работоспособны, но не пользуются популярностью из-за большого количества толстых труб, которые надо проложить по всем помещениям.

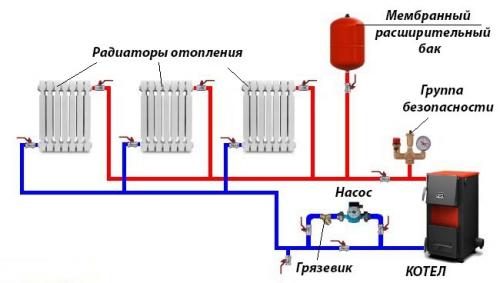

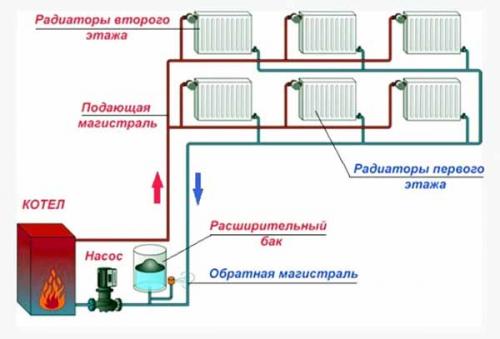

Типовая схема теплоснабжения двухэтажного дома, показанная на картинке, работает очень просто: теплоноситель распределяется по батареям с помощью подающих трубопроводов, а после остывания в радиаторах возвращается в котел по второй линии. Как правило, проектом предусматриваются ветви одинаковой протяженности и нагрузки с примерно равным числом отопительных приборов.

Примечание. Одинаковая длина ветвей и количество батарей на них – вопрос не принципиальный. Если в силу обстоятельств одна линия выходит короче другой, то гидравлическое равновесие между ними достигается путем балансировки.

Распределение на 2 этажа

Помимо стабильности и надежности в работе, двухтрубная разводка имеет и другие достоинства:

• как закрытая, так и открытая система способна эффективно работать вместе с различными источниками тепла – твердотопливным, газовым либо электрокотлом;
• толковый домовладелец может ее спроектировать, собрать и наладить своими руками;
• все радиаторы получают воду с одинаковой температурой;
• схема хорошо поддается регулированию и автоматизации;
• это оптимальный вариант с точки зрения финансовых вложений.

Почему двухтрубная разводка для двухэтажного дома обойдется дешевле однотрубной? Очень просто: диаметры магистралей и соединительных фитингов у нее меньше, а значит, и цена ниже. Вдобавок установленные на батареи автоматические термостаты не будут влиять на теплоотдачу соседних обогревателей, как при однотрубной раздаче.

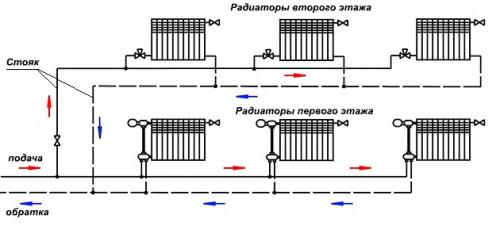

Петля Тихельмана — первый прибор на подаче является последним на обратке и наоборот

Попутный вариант двухтрубной сети под названием петля Тихельмана отличается от тупикового одинаковым направлением течения воды в подающей и обратной линии. Это позволяет идеально уравновесить систему без балансировки, но создает сложности при монтаже (трубами нужно обходить дверные проемы).

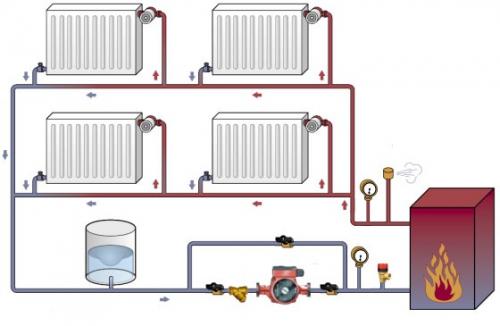

Система отопления ленинградка для двухэтажного дома. Ленинградка — система отопления

Ленинградская схема отопления – общие понятия

На сегодняшний день владельцы частных домов с индивидуальным отоплением часто задумываются о том, какой метод обогрева предпочтительней. Рассматриваются такие критерии, как экономичность, удобство в эксплуатации, возможность ремонта и усовершенствования, доступность и, конечно же, эффективность. Всем этим условиям отвечает отопление «ленинградка».

Ленинградская система, или «ленинградка» — это однотрубная система индивидуального отопления дома, в которой к магистрали последовательно подключены обогревательные приборы. Теплоноситель, циркулируя по магистрали, переходит из одного прибора в другой, нагревая их по порядку. В зависимости от размеров обогреваемых помещений, там можно устанавливать различное количество радиаторов разного размера.

Системы такого типа наиболее часто используются для обогрева частного дома. Это обусловлено их высокой эффективностью, а монтаж вполне возможно выполнить своими руками, даже не имея особых строительных навыков. Процесс достаточно трудоёмкий, но при наличии аккуратности и смекалки, позволяет существенно сэкономить финансы.

В качестве теплоносителя отопление «ленинградка» может использовать воду и антифриз. Циркуляция теплоносителя бывает естественной и принудительной. В случае принудительной циркуляции необходимо оснащение системы циркуляционным насосом, который обеспечивает принудительную циркуляцию теплоносителя.

Какую систему отопления выбрать для двухэтажного дома. Схема теплоснабжения двухэтажного дома

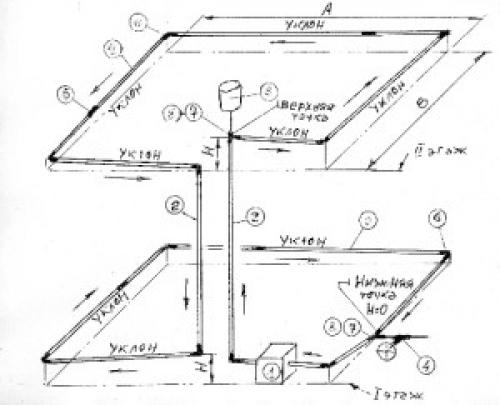

Подробная схема отопления

Обустройство системы отопления двухэтажного особняка или коттеджа требует взвешенного подхода. Выбор оптимального варианта основывается на финансовых возможностях владельцев и доступности конкретного вида топлива. Преимущественно монтируется водяное теплоснабжение с двухконтурной схемой системы отопления двухэтажного дома. При этом важно предусмотреть все нюансы, продиктованные архитектурными особенностями здания. В дальнейшем это поможет избежать проблем, связанных с эксплуатацией системы.

Классический вариант разводки

Размещение котла зависит от его типа и учитывается в первую очередь. Напольные варианты требуют наличия свободного пространства, а в некоторых случаях (твердотопливные и на жидком топливе) даже выделения отдельного помещения.

Настенные приборы в этом отношении более привлекательны и могут монтироваться на кухне, не претендуя на выделение дополнительного места. Нужно только учесть, что агрегат является источником незначительного шума. Наиболее часто используется схема разводки отопления двухэтажного дома с боковым подключением радиаторов. Подводящая и обратная магистрали укладываются горизонтально, а регулировка температурного режима в помещениях осуществляется дозированием теплоносителя на отдельные батареи.

В наши дни стальные трубы используют крайне редко. Сталь заменяют металлопластиком или полипропиленом. В несущие тепло коммуникации устанавливают шаровые или радиаторные краны для управления системой. Радиаторы отопления монтируют в зависимости от результатов предварительных расчетов по необходимой мощности. Располагают их, как правило, под окнами и в самых холодных местах.

Важно! Чтобы обеспечить независимое отопление этажей, теплоснабжение разделяют на два контура. Это позволяет отключать или ограничивать подачу тепла в зависимости от ситуации.

Особенности вариантов исполнения

Простейшая отопительная прямоточная система

Практически в каждом двухэтажном здании оборудуется подвал или чердак. Наличие и того, и другого позволяет выбрать один из двух вариантов разводки:

1. Верхняя. Теплоноситель подается через чердак в разные стояки. Каждый из них используется для обеспечения теплом конкретного этажа.
2. Нижняя. Горячая вода поступает из подвала. Циркуляционные насосы обеспечивают ее поднятие на нужный уровень для обогрева.

Независимо от того, какая схема отопления двухэтажного частного дома выбрана, расширительный бак всегда монтируют в самой верхней точке тепловой магистрали. Обеспечить подачу тепла к радиаторам системы можно двумя разными способами. В современных зданиях используют:

Однотрубная система отопления.

• Однотрубную систему отопления. Она лишена магистрали для возврата остывшего теплоносителя. Циркуляция осуществляется по замкнутому кольцевому контуру. Последовательное подключение батарей требует обязательной установки терморегулирующей аппаратуры или шаровых кранов для дозирования подачи теплоносителя. В противном случае первые отопительные приборы будут слишком горячими, тогда как последние — холодными. Температурный режим поддерживается на должном уровне благодаря разной площади отопительных приборов.
• Двухтрубную систему отопления. Для ее организации необходимо приобрести больше труб, но она лишена недостатков однотрубной. К каждой батарее подводится труба с горячим теплоносителем, который после передачи тепла отводится по отдельной магистрали. Такая конфигурация позволяет полностью перекрывать подачу воды на отдельные участки для проведения ремонта или замены узлов.
