Если раньше для прокладки водопровода использовались исключительно стальные изделия, которые имеют большое количество отрицательных сторон, то теперь существует огромное разнообразие их. Водопроводные трубы изготавливаются из разных материалов, что позволяет создавать долговечное и надежное водообеспечение в частном доме.

Виды

Подразделяются на две классификации:

• Металлические: сталь, нержавейка, медь, чугун, металлопластик.

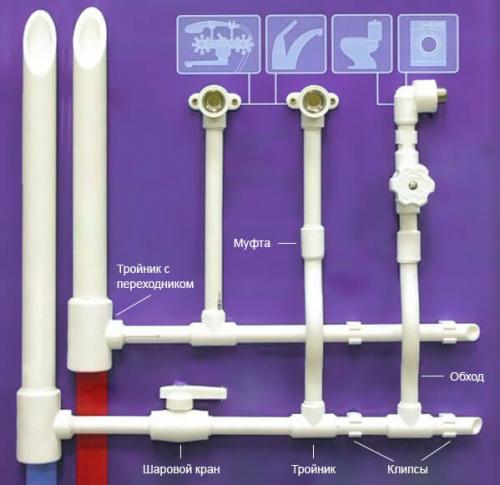

• Пластиковые: полипропиленовые, поливинилхлорид (ПВХ), полиэтиленовые.

Рассмотрим особенности этих изделий для организации водоснабжения на даче.

Металлические и оцинкованные

Стальные трубы для прокладки водопровода используются на протяжении десятилетий. Они обладают такими положительными свойствами:

• Прочность.
• Широкий ассортимент размеров и диаметров.
• Большой выбор комплектующих фитингов.

Минусы:

• Подверженность коррозии.
• Необходимо окрашивать, от появления ржавчины.
• При перепаде температуры образуется конденсат.
• Электропроводность.
• Внутри образуется налет.
• Сложный монтаж.

Сталь можно использовать в холодном и горячем водоотведении. Различаются они по геометрии сечения (квадратные, круглые, овальные и прочее), наружному и внутреннему диаметру, длине, классу точности. Также имеется отличие по способу производства:

• Электросварные.
• Профильные.
• Водогазопроводные.
• Спиралевидные.
• Прямошовные.
• Бесшовные.

Важно! На некоторые типы труб в процессе их производства наносится антикоррозийное защитное покрытие.

В этой категории также находятся оцинкованные изделия. По техническим характеристикам практически идентичны своему предшественнику, только немного усовершенствованы. Они имеют следующие положительные стороны:

• Наружная и внутренняя часть материала покрыта тонким слоем цинка.
• Исключается вероятность образования коррозии.
• Отличаются высокой надежностью и устойчивостью по отношению к деформациям.
• Широкий ассортимент комплектующих.

Минусы:

• Дорогие.
• Не всегда есть в наличии, так как привозятся небольшими партиями.
• В случае образования царапины в этом месте появится коррозия.
• Электропроводность.
• Трудоемкий и продолжительный процесс монтажа, так как допускается только резьбовое соединение.

Нержавейка и гофра

В нержавеющей стали используется сплав железа и хрома (13 %). Если содержание хрома увеличить до 17 %, то материал становится устойчивей к агрессивным средам, например к азотной кислоте 50 %. Среди ее преимуществ можно выделить следующие:

• Устойчива к образованию коррозии в слабой агрессивной среде.
• Срок эксплуатации на протяжении 400 лет.
• Не токсична.

Минусы:

• Если в жидкости содержится хлор, то это может провоцировать окисление поверхности. Как следствие, появляется очаг ржавчины.
• Дороже аналогов.

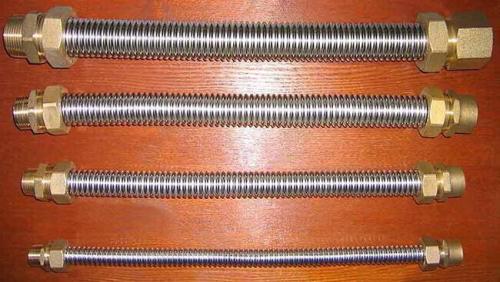

Еще одна разновидность нержавеющей трубы – гофрированная. Она нашла свое применение в самых разных областях инженерной коммуникации. Ее используют при прокладке водоснабжения и отопления и в обустройстве теплого пола.

Плюсы:

• Легко переносит отрицательную температуру.
• При гидроударе не разрушается.
• Возможность придавать материалу самую разную форму, что ускоряет и упрощает процесс работы.
• Могут обойтись без ремонта и замены комплектующих – 30 лет.

Минусы:

• Цена.

Высокая цена на нержавеющую гофру полностью окупается качеством и долговечностью.

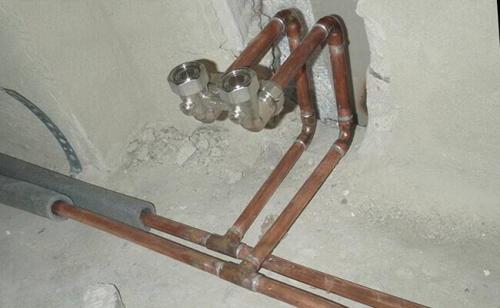

Медные

Медная труба является прекрасным выбором. В странах Европы ее применяют повсеместно. Этот материал обладает высокими техническими характеристиками, что позволяет изготавливать надежные и хорошие водопроводные системы.

Плюсы:

• Долговечны.
• Не подвергаются коррозии.
• Поверхность стенок гладкая.
• Отличная прочность.

Минусы:

• Сложный монтаж, требующий профессиональных навыков.
• Электропроводность.
• Высокая стоимость.

Чугунные

Преимущественно используются в центральной магистрали. Одна из разновидностей – ВЧШГ. Данный вид продукции способен выдерживать высокие атмосферы и внутреннее давление до 1,6 Мпа. Что касается метода укладки, то их можно монтировать на глубину до 10 метров.

Виды металлических труб. Производство стальных труб: осоновные методы

По методу производства стальные трубы можно разделить на два основных вида – со сварным швом и без шва.

Производство со сварным швом

Сварные изготавливают из плоского стального листа, который сворачивается в зависимости от формы сечения и типа шва. Если шов прямой, то стальная лента при помощи вальцев сворачивается в трубку и сваривается вольфрамовым электродом в инертном газе (TIG – сварка) или током высокой частоты (HF – сварка). Для получения спиралешовной трубы стальную ленту навивают по спирали. Профильные – не с круглым сечением, и водогазонапорные тоже производятся сварным методом.

Особенности производства бесшовных труб

Бесшовные производятся из стальных стержней путем высверливания, литья, горячего или холодного деформирования. При первом методе в стальном цилиндре высверливается дырка, при втором – сталь заливается в форму со стержнем. Но чаще всего для производства применяются методы деформации.

Бесшовная горячекатаная производится путем нагревания штанги в печи и превращения ее в цилиндр (после того, как материал стал пластичным). Полученную заготовку неправильной формы обрабатывают в вальцах, доводя до нужной длины и диаметра.

При холодном деформировании заготовка перед обработкой на вальцах остужается, но перед финальной калибровкой подвергается отжигу. Толстостенные стальные трубы никогда не бывают сварными.

Характеристики: по ГОСТу, достоинства и недостатки

Все основные свойства различных видов стальных труб определяются огромным количеством ГОСТов:

• гост 8734 75 – определяет параметры стальных труб и соединительных частей,
• круглые сортамент – гост 10692-80 (определяет параметры чугунных и стальных и их соединительных элементов, маркировку, упаковку, транспортировку и хранение),
• гост 8645 68 – распространяется на бесшовные холоднотянутые и горячекатаные, а так же прямоугольные электросварные,
• гост 20295 85 – распространяется на сварные трубы для нефте- и газопроводов магистрального типа,
• гост 1050 88 – определяет основные характеристики электросварных,
• профильная гост 8639-82 (квадратная), ГОСТ 8645-68 (прямоугольная), ГОСТ 8642-68 и ГОСТ 8644-68 (овальная),
• спиралешовная – ГОСТ 20295-85, прямошовная – ГОСТ 10704-91, ГОСТ 10705-80, ГОСТ 10706-76,
• водогазопроводная – ГОСТ 3262-75,
• бесшовная горячедеформированная – ГОСТ 8732-78,
• холоднодеформированная – ГОСТ 8734-75.

Источник: https://dom-na-vodah.ru/novosti/vidy-trub-dlya-vodoprovoda-vidy-vodoprovodnyh-truby-dlya-vnutrennego-i-naruzhnogo

Какие бывают виды труб. Сортимент стальных труб квадратного типа, согласно ГОСТу 2591-88 (2006)

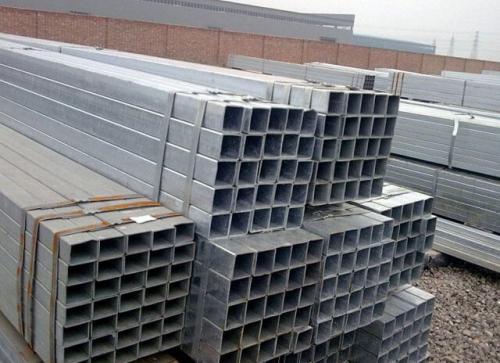

Прямоугольные и квадрантные виды стальных труб не часто используются для транспортировки воды и газа: в основном их применение сконцентрировано в строительной сфере, где из них монтируются несущие и опорные элементы. Профили с тонкими стенами нередко применяет мебельные и рекламные промышленные отрасли. Показатель, от которого напрямую зависит то, насколько квадратную труба из стали качественна – это ее вес. Этот параметр также указан в ГОСТ 2591-88 (2006): масса одного метра погонного изделия должен быть от 0, 269 кг для тонкостенных труб, и 70, 33 – для самых толстостенных. При этом плотность используемой в данном случае черной стали равняется 7,85г/см3.

В ГОСТе 2591-88 (2006) оговаривается также тот момент, что квадратный прокат должен обладать кривизной, не превышающей 0,5% длины для труб диаметром 25 мм, и 0,4% для остальных изделий. Иногда заказчик хочет снижения данного параметра до значения 0,2%. По сторонам для квадратного проката допускаются отклонения как в сторону увеличения, так и уменьшения. Стандартные размеры профиля могут быть претерпевать минусовые отклонения от -2,5 мм (изделия больших габаритов, где сторона квадрата имеет показатель в 200 мм) до – 0,5 мм (это касается квадратных труб с тонкими стенами, имеющие размеры стороны 13-25 мм). Что касается плюсовых отклонений, то это от + 0,9 до + 0,3 соответственно. Для определения замкнутых квадратных труб из стали холоднодеформированного типа используется ГОСТ 12336-66.

Классификация металлических труб прямоугольного типа осуществляется ГОСТом 8645-68. Данный стандарт предусматривает горячекатаный, холоднотянутый и бесшовный способ изготовления. Самая большая прочность у конструкций без швов: препятствием для массового их применения является высокая себестоимость. Для производства профильных квадратных и прямоугольных труб из стали ГОСТ определяет преимущественное применение сварного метода. При помощи современных технологий появилась возможность регулировки прочностных качеств шва, для чего используются индукционные токи. Примечательно, что это не приводит к подорожанию изделий. Для сварных швов может применяться специальная обработка, или же они оставляются в не зачищенном состоянии: на это влияют особенности их последующей эксплуатации.

Этот же принцип применяется при изготовлении оцинкованных профильных труб: изначальным сырьем выступает лента из стали, имеющая защитное покрытие. Хотя в определенных ситуациях оцинковывается уже готовая продукция, для чего проводится ее погружение в расплавленный цинк: такая процедура повторяется несколько раз. Согласно ГОСТу классификация стальных труб прямоугольной формы, в зависимости от марки применяемой стали, не осуществляется.

Документом допускается возможность, чтобы профильная труба производилась из черной стали, которая не так презентабельна и устойчива к коррозии, чем более дорогие марки. Для стальной прямоугольной трубы ГОСТ 8645-68 допускает наличие различных размеров. Наиболее популярными согласно меньшей стороны выступают трубы в 40 мм, по большей – от 60 до 100 мм. Для последнего варианта характерна высокие прочностные качества на изгиб, параллельно с довольно небольшой массой: именно это объясняет их высокую популярность в инженерных и строительных сферах.

Водопроводные трубы металлические. Размеры стальных водопроводных труб

Традиционно диаметр стальных труб измеряется в дюймах по внутреннему сечению.

Например, трубы металлические водопроводные 1/2 дюйма имеют внутренний диаметр, равный примерно 12,7 мм, что и соответствует половине дюйма.

При прокладке водопровода важен не столько внутренний, сколько наружный диаметр, поскольку на внешней стенке трубы может потребоваться нарезка резьбы, необходимой для соединения участков водопровода. Наружный диаметр зависит от диаметра внутреннего и толщины стенки трубы.

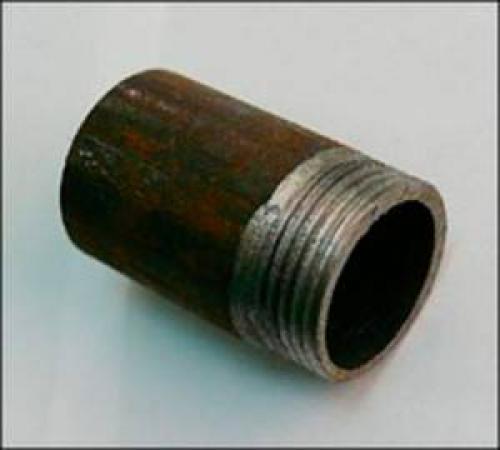

В настоящее время существует специальная система трубных резьб, нарезаемых на внешней поверхности стенки трубы. У трубной резьбы в качестве диаметра условно принимается внутренний диаметр трубы, на наружной стороне которой и нарезается резьба. Для трубных резьб после значения диаметра ставится обозначение «труб».

Например, труба с обозначением «1/2” труб.» имеет внутренний диаметр 12,7 м, а внешний – 20,4-20,7 мм.

Способы определения диаметра трубы мерительным инструментом:

• Для измерения наружного диаметра трубу оборачивают рулеткой, а затем полученное значение делят на число π, равное приблизительно 3,14.
• Для определения внутреннего диаметра от величины диаметра наружного вычитается удвоенная толщина стенки, измеренная штангенциркулем или линейкой.

Водопроводная труба стальная на холодной воде и горячем водопроводе на подходе к сантехническим приборам имеет обычно диаметр 1/2”, а трубы стояков – 3/4”.

В водопроводных системах чаще всего используют следующие разновидности стальных труб:

• сварные водо-газопроводные диаметром 6-150 мм;
• бесшовные нефте-газо-водопроводные с величиной стенок 4-9 мм, выдерживающие рабочее давление до 16 технических атмосфер;
• со спиральным швом – эти трубы, как правило, изготавливают тонкостенными, при этом они имеют гораздо большую прочность, чем трубы с той же толщиной стенки, но выполненные с применением продольного шва.

По соотношению толщины стенки и диаметра водопроводная стальная труба разделяется на следующие группы: лёгкую, обыкновенную и усиленную.

Если к трубопроводу не предъявляются особые требования по устойчивости к пиковым значениям рабочего давления, то следует предпочесть трубу обыкновенную, которая имеет меньший вес и легче обрабатывается, по сравнению с усиленной.

Водопроводные трубы диаметр. Общая информация о габаритах труб для водопровода

Для оформления системы подачи воды внутри жилого дома могут применяться любых диаметров водопроводные трубы, изготовленные из следующих материалов:

• сталь – по сей день наиболее популярные вариант, в том числе благодаря отличной устойчивости к механическим перегрузкам любого типа и высоким рабочим показателям внутренних температуры и давления (подробнее: " Преимущества и недостатки стальных труб для водоснабжения, виды и правила монтажа ");
• медь – более тяжёлый и дорогой аналог, среди преимуществ которого можно отметить меньшую склонность к коррозии и большую пластичность;
• полимерные материалы – отличаются значительно меньшими весом и стоимостью, чем металлические изделия; не так устойчивы к нагрузкам, характеризуются меньшими рабочими значениями температуры и давления среды;
• металлопластик – трубы из этого материала сочетают лёгкость пластика с повышенной прочностью, характерной для металлических изделий; наиболее современный вариант.

Из какого бы материала ни были произведены трубы, характеристики продукции должны соответствовать стандартам.

Размеры водопроводных труб – их основная, наряду с материалом изготовления, характеристика.

Среди необходимых для маркировки водопроводных труб и правильного их подбора под заданные цели габаритов различают:

1. Внутренний диаметр . Является наиболее важной характеристикой всех участков водопровода – как соединительных элементов, так и собственно используемых в конструкции труб. Различные размеры сантехнических труб позволяют подобрать материал необходимой комплектации.
2. D_у, или диаметр условного перехода . То же значение в миллиметрах внутреннего диаметра, но округлённое; иначе говоря, номинал величины предыдущего параметра. Читайте также: " Как подобрать диаметр трубы для водопровода в зависимости от длины системы и её характеристик ".
3. D_n, или номинальный диаметр трубы .
4. Наружный диаметр . Значение, важное для приблизительного определения занимаемого трубами места и для расчёта необходимого количества краски или другого вещества для покрытия изделия с целью предохранения его от ржавчины.
5. Толщина стенки, или толщина водопроводной трубы . Параметр используется, в частности, при прочностных расчётах.

Некоторое время назад ассортимент подобных изделий был ограничен, соответственно, и подбор размеров стальных водопроводных труб не вызывал серьёзных затруднений, так как практически вся имеющаяся в продаже продукция могла использоваться с одинаковым успехом.

В настоящее время, благодаря развитию технологий производства, выбор труб стал гораздо шире, что даёт возможность подобрать именно то изделие, которое идеально подойдёт в конкретном случае, но и создаёт сложности при выборе.
