Плита фундаментная шведская. Устройство утеплённой опалубки

Плита фундаментная шведская. Устройство утеплённой опалубки

Шведская плита имеет сплошной пояс утепления нижней плоскости без мостиков холода. Устроить такую схему теплозащиты достаточно просто для плоского плитного фундамента, однако наличие рёбер вносит свои коррективы. Специально для этой цели производятся специальные изделия для формирования несъёмной опалубки.

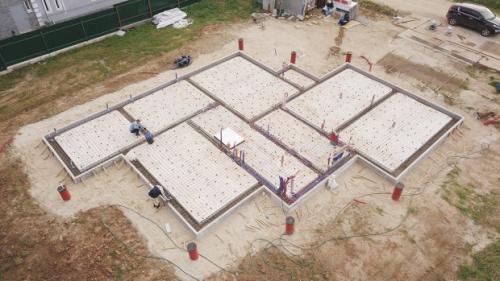

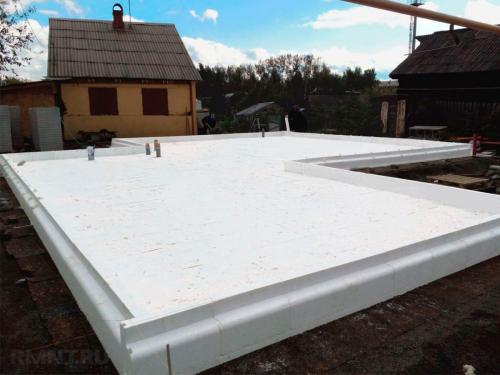

Формирование внешних рёбер жёсткости выполняется за счёт L-образных лотков, которые выставляются по периметру плиты и выравниваются по разметочным шнурам и нивелиру. Наружная грань лотков определяет общую толщину плиты и ребра, внутренняя формируется вручную с помощью плит, подрезаемых по месту. Необходимая прочность опалубки для противодействия нагрузкам во время заливки обеспечивается внешними палубами из листовых материалов, опираемых о вбитые в грунт колья по верхнему и нижнему поясу.

Когда опалубка рёбер собрана, пространство между ними засыпают с тщательным уплотнением промывкой или вибрацией. Засыпка может проводиться песком или мелким дорожным гравием, особой разницы в том нет. Чтобы не нарушить геометрию опалубки, в лотки вставляют временные перемычки из пластика.

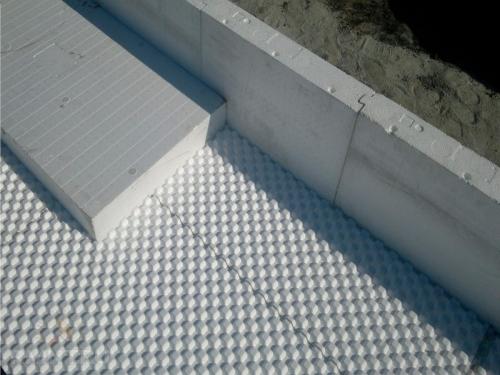

При выполнении засыпки полостей между рёбрами её не выводят заподлицо с внутренними стенками. Вместо этого внутренние стенки выступают на толщину используемых плит утепления. После того как внешний пояс теплоизоляции собран, опалубку укрывают гидроизолирующей мембраной профилированного типа. В углах гидробарьер аккуратно подрезают и накладывают друг на друга с перехлёстом по 150–200 мм, защёлкивая пупырчатые замки.

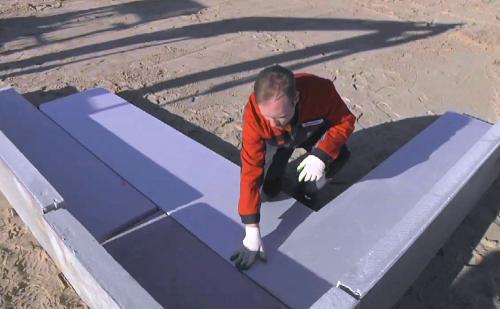

Поверх гидроизоляции монтируют внутренний пояс утепления, представленный 2–3 слоями ЭППС по 50–70 мм. При этом размер лотков уменьшается на толщину утеплителя, что необходимо предусмотреть заранее. Фиксацию ЭППС обычно не проводят, поскольку опалубка сооружается в день перед заливкой или на сутки ранее. При сильном ветре плиты можно связать между собой небольшими порциями универсального клея или придавить гнётом до сборки арматурного каркаса.

Фундамент плита. Что представляет собой монолитная фундаментная плита

Если отойти немного от официального строительного определения, то монолитный фундамент для дома представляет собой обычную плиту из железобетона. Укладывается она на специально подготовленную песчано-гравийную подушку. Высота подобного основания может колебаться в пределах 20 – 40 см. Такой разбег полностью зависит от проекта будущего дома и типа плитного фундамента, который может быть:

• Заглубленный. Чтобы его сделать изначально роется котлован, укладывается подготовительная основа, на нее производится бетонирование. Обратите внимание, подобный тип плитного фундамента располагают в грунте ниже его уровня промерзания. Отличается высокими несущими способностями.
• Мелкозаглубленный. С точки зрения строительства, считается наиболее простым типом основания, так как заливается непосредственно на поверхности земли, на все ту же подушку из смеси песка и гравия. Отличается от заглубленного тем, что при любых грунтовых движениях, она также плавно передвигается. Такая «мобильность» очень важна, чтобы избежать деформаций основания в некоторых районах строительства.

Из выше описанного, можно сделать вывод, что, плитный фундамент – это универсальное решение для любого строительного проекта. Но, это далеко не так. Существуют показания или противопоказания к применению подобного типа основания. Осталось только выяснить, при каких обстоятельствах можно, а при каких ни в коем случае нельзя запалубливать монолитную плиту под дом.

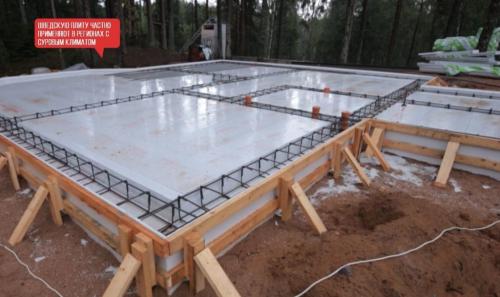

Утепленная шведская плита википедия. 9 плюсов и 3 минуса утепленной шведской плиты

Строительство дома начинается …. Правильно. С утепленной шведской плиты.

Технология создания этого комплексного решения проста, но требует вдумчивого подхода и не прощает ошибок. Результат превосходный, затраты меньше, срок эксплуатации огромный. Разберёмся, что нового предложили инженеры из северной страны для создания фундамента.

Основа конструкции

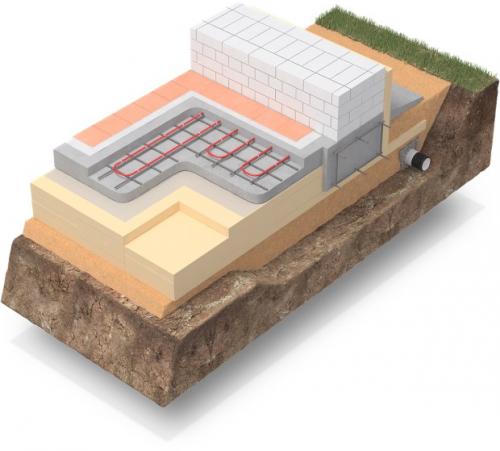

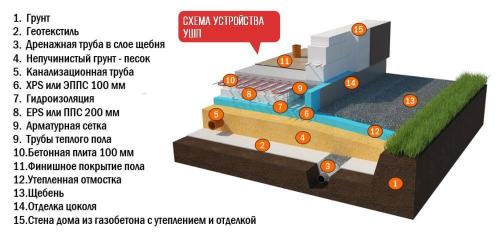

УШП или утепленная шведская плита представляет собой монолитную армированную бетонную плиту мелкого заложения, в которой расположены инженерные коммуникации и система обогрева пола первого этажа. Ее функциональность и надежность обеспечивается целым рядом подготовительных мероприятий, технических решений, новаторских идей.

Сфера применения

Строительство зданий на основе из УШП широко распространенно в Эстонии.

Наибольшую популярность УШП может получить:

• на территориях с суровым климатом (за исключением районов вечной мерзлоты);
• в местах близкого расположения к поверхности грунтовых вод;
• при малоэтажном каркасном, щитовом, панельном, блочном, кирпичном строительстве;
• на слабых грунтах.

Достоинства плиты

Строительство здания на основе УШП имеет следующие преимущества:

1. Инженерные сети жизнеобеспечения прокладываются либо в самой плите, либо под ней. В результате отпадает необходимость устройства цокольного или подвального этажа для размещения коммуникаций, проведения работ по утеплению и защите трубопроводов и кабелей, что сокращает расходы на строительство.
2. Один из слоев фундамента – теплоизоляция. Ее наличие предупреждает наступление сезонной цикличности эксплуатации (заморозка – оттаивание).
3. Широкое использование гидроизоляционных материалов защищает ограждающие конструкции от проникновения влаги, что увеличивает их срок эксплуатации и теплоудерживающую способность.
4. Применение гидроизоляционных материалов, дренажа, песчано-гравийной «подушки» полностью исключают разрушающее воздействие влаги на фундамент.
5. За счёт утепления по шведской технологии и обустройства водяной системы «теплый пол» существенно снижаются эксплуатационные расходы на отопление.
6. Монолитность конструкции, надежное армирование, запроектированные ребра жесткости обеспечивают большую несущую способность, не создают ограничений по технологии строительства здания, применению различных строительных материалов для возведения стен, перекрытий, кровли.
7. Выравнивание бетонного основания с последующей шлифовкой делает возможным не проводить обустройство чистовой отделки пола 1-го этажа перед укладкой отделочных материалов, что экономит деньги и время.
8. Необходимые для создания УШП материалы поставляются на место строительства малыми партиями, их использование не требует задействование подъемных кранов и большегрузных автомобилей;
9. Прокладка инженерных сетей и устройство основания проводится в рамках одной технологической операции, что сокращает время строительства.

Утепленная шведская плита своими руками. УШП: развод на деньги или экономия средств?

Один из трендов в малоэтажном домостроении последних лет – фундамент в виде утеплённой шведской плиты (УШП). Чем обусловлен высокий спрос на такой фундамент? Какие у него плюсы и минусы? Какие требования к его конструктиву и к материалам, которые используют для его создания?
Формально УШП – это разновидность утеплённой монолитной бетонной плиты, которая дополнена утеплённой отмосткой. Однако в отличие от обычных плитных фундаментов в УШП встроены основные инженерные системы:
■ Отопление – водяной тёплый пол
■ Водоснабжение
■ Канализация
■ Электроснабжение
Также в большинстве случаев при строительстве УШП предусматривают систему дренажа по периметру фундамента.

Каковы плюсы УШП?

Высокая скорость возведения конструкции за 2-3 недели. Срок выполнения работ зависит от площади и геометрии плиты: чем больше по размеру и сложнее по форме фундамент, тем дольше его будут сооружать. Играют роль и погодные условия: во время сильного дождя бетон лучше не заливать.
Возможность устройства почти на любых грунтах, в том числе с высоким уровнем грунтовых вод и пучинистых – глинах, суглинках. Благодаря утеплителю земля не промерзает, а значит, фундамент защищён от деформаций из-за морозного пучения грунта. Однако УШП нельзя делать на грунтах с очень низкой несущей способностью, например, торфяниках. В этом случае возможна осадка фундамента.
Не требуется глубокий котлован: экономия на земляных работах.
Готовность всех коммуникаций ещё на этапе устройства фундамента. Это существенно ускоряет строительство дома.

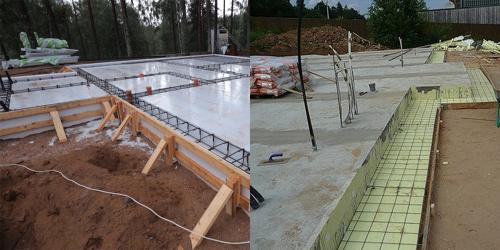

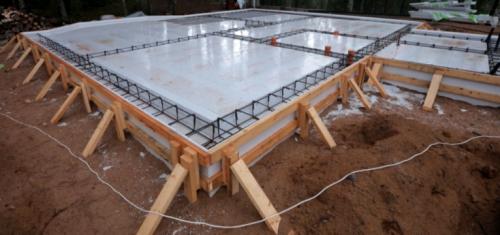

Шведская плита недостатки. Правильный фундамент для частного дома, плюсы и минусы утеплённой шведской плиты

Утеплённая шведская плита (УШП) — тип фундамента, который только набирает популярность в нашей стране. Это основание всего дома, нужно всё сделать чётко и правильно, проблемы с плитой сделают дальнейшую стройку невозможной!

Что необходимо учесть при заливке УШП

Начнём с преимуществ утеплённой шведской плиты:

— Энергоэффективность. Пожалуй, самый большой плюс, водяной пол обеспечит комфортное проживание, а бетон станет отличным аккумулятором тепла. Экономия на отоплении будет заметной;— УШП можно возводить на самых разных типах грунта, в том числе сложных для строительства;— Готовое черновое основание для различных видов напольного покрытия — от линолеума до паркета;— Быстрота монтажа. Несмотря на то, что технически строительство УШП — сложный процесс, бригада из четырёх человек со специальной техникой справится с фундаментом площадью 100 квадратных метров примерно за две недели.

Недостатков у УШП тоже хватает:

— Подходит только для малоэтажного строительства, максимум в два этажа. Чаще всего на утеплённой шведской плите строят каркасные дома, здания из газобетона и бруса, то есть достаточно лёгкие;— Цоколь будет невысоким, около 30 сантиметров. Впрочем, назвать это существенным минусом нельзя. Просто в нашей стране привыкли к домам с цоколем не меньше метра в высоту, поэтому данный момент можно назвать одной из особенностей дома на УШП;— Все коммуникации оказываются залитыми в бетон. А если что-то протечёт или сломается? Разрушать фундамент? Решить данную проблему можно с помощью обустройства технических ревизий и приямков, но это поднимет стоимость основания дома. Кроме того, можно принять предупредительные меры, такие как проверка уклонов и герметичности канализационной системы, а также опрессовка труб тёплого пола непосредственно перед заливкой бетона;— Постройка подвала под УШП — проблема. Такие дома в подавляющем большинстве случаев обходятся без погреба. Или владельцы строят его отдельно, не под домом. Есть примеры строительства подвала под утеплённой плитой, но это снижает всю надёжность конструкции и приводит к несоразмерным финансовым затратам;— На участке со склоном использование УШП тоже неоправданно. Придётся тщательно выравнивать всю площадку, строить опорные стены, заниматься террасированием. А это всё потери времени и денег;

Теперь перечислим, какие ошибки чаще всего допускаются при подготовке основания под УШП и заливке самой плиты:

— Отказ от геологических изысканий. Мы уже писали, чем может помочь и почему так важен данный этап подготовки к стройке частного дома;— Отсутствие конструкторского расчёта, проекта фундамента, а ведь это необходимый процесс подготовки к строительству;— Котлован под фундамент был вырыт, когда грунт ещё не оттаял, был промёрзшим. Например, владельцы спешили закончить стройку за лето и принялись возводить фундамент в марте, когда ещё не редкость ночные заморозки;— Не до конца был убран плодородный слой земли, всё сделано «на глазок», котлован оказался недостаточно глубоким;— Основание под плиту оказалось недостаточно надёжным. Огромная ошибка! Обязательно нужно использовать щебень, геотекстиль по всей поверхности основания, песчаную подушку следует утрамбовывать виброплитой, затем проливать водой, досыпать при необходимости и вновь утрамбовывать. Помните, что на этой основе будет стоять не только сама УШП, но и весь дом. Так что никакого пылеватого песка, органики, почвенно-растительного слоя — всё очень качественно, согласно технологии;— Неправильный дренаж. Например, он оказался выше основания котлована, а ведь должен быть ниже! Или использовался щебень слишком мелкой фракции. В итоге дренаж работать не будет, плита после проливных дождей вообще может оказаться под водой;— Отказ от предупредительных мер — опрессовки труб, проверки под давлением. А это чревато серьёзными проблемами с работой инженерных коммуникаций и тёплого пола, которые после окончания работ оказываются вмурованными в бетон;— Поверхность УШП не отшлифовали специальной затирочной машиной, так называемым «вертолётом». То есть её просто не подготовили под укладку напольного покрытия, нарушена технология строительства.

К чему могут привести все перечисленные нами ошибки? К тому, что уже через месяц УШП серьёзно просядет. В некоторых случаях перепад высот достигал 15–17 сантиметров, в основании появлялись трещины. Можно ли строить дом на таком основании? Нет! Что делать?

Можно попробовать долить бетон, чтобы выровнять плиту, но если есть проблемы с основанием, трамбовкой щебня и песка, дренажом, то эта мера не поможет! Останется единственный выход — демонтировать плиту и строить всё заново, уже на правильном основании. А это масса потерянного времени и выброшенные на ветер солидные суммы денег. Так что ищите профессионалов, знакомых с технологией заливки УШП и контролируйте процесс.
