Бытовка – незаменимая вещь для хранения строительных или дачных инструментов, при этом в ней можно укрыться от дождя, подремать или просто отдохнуть.
В ней можно даже переночевать, если есть такая необходимость. А если у вас на участке работает бригада строителей, то в самодельной бытовке их можно разместить для ночлега, сэкономив на транспортных расходах и продлив рабочий день.
Каркасная бытовка своими руками
Самостоятельная сборка бытовки по чертежу
Проще всего сделать деревянную конструкцию по технологии каркасного строительства .
Отличаться каркасная бытовка от обычного небольшого каркасного дома будет отсутствием фундамента и размером.
Роль столбчатого фундамента могут выполнять подложенные кирпичи.
Каркас бытовки из бруса с односкатной крышей
В первую очередь сделаем панель пола. Она будет состоять из щитов ДСП или ОСБ-3, досок, между которым располагаем утеплитель и гидроизоляцию.
На пароизоляторе можно сэкономить, так как это помещение не предназначено для постоянного проживания.
Вместо дорогого синтетического утеплителя (минеральной ваты) можно использовать опилки. Вместо гидроизоляции – обычную пленку.
Когда пол готов, приступаем к стенам. Делаем каркас бытовки из бруса или доски 100х150.
Проще всего стену делать отдельно на земле, в этом случае гораздо легче проверить геометрию, ровность углов и диагоналей.
Когда каркас стены готов, устанавливаем его и еще раз проверяем вертикальность. Угол между стеной и полом должен быть ровно 90 градусов.

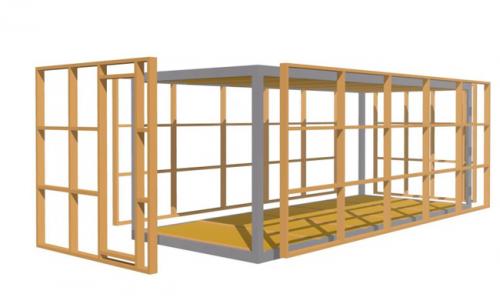

Схема каркаса бытовки из бруса
Поочередно согласно чертежам ставим все 4 стены. Готовый каркас бытовки необходимо с помощью верхней обвязки соединить в одну конструкцию. Обвязку выполняем доской или брусом.
Чтобы она была ровной, стены должны быть одинаковы по высоте. Если какая-то стена получилась ниже, под обвязочную доску подкладываем деревянную щепку, брусок или часть доски.
После установки всех стен, начинаем делать кровлю. Кровля может быть двускатной или односкатной, для чего наверх обвязки одной из стен крепим несколько досок или брус.
Таким образом, подняв одну из стен, мы образовываем скат крыши.

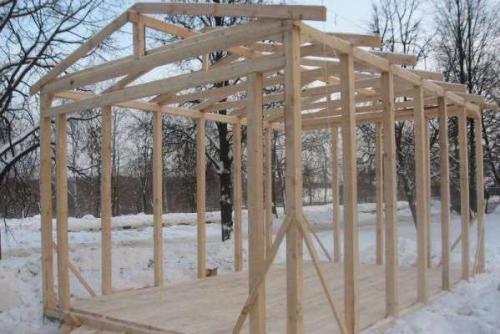

Примерный вид деревянного каркаса для бытовки
Если пользоваться бытовкой планируется только в летний период, крышу можно сделать плоскую без наклона.
Совет: вместе с минеральной ватой используйте листы пенопласта. Они послужат не только утеплителем, но и полноценной ветрозащитой.
Крышу необходимо утеплить листами пенопласта или минеральной ватой. Для гидроизоляции используем более дешевый рубероид.
Кровельный материал для бытовки может быть следующим:
- шифер
- ондулин
- черепица
- металл
Если зданием будут пользоваться зимой для ночлега, рекомендуется установка печи с дымоходом. Вместо печи можно использовать буржуйку.

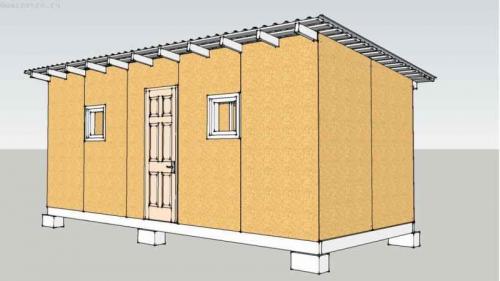

Бытовка с окном и односкатной, почти плоской, крышей
Оснастите постройку упрощённой водосточной системой, посаженной на бруски.

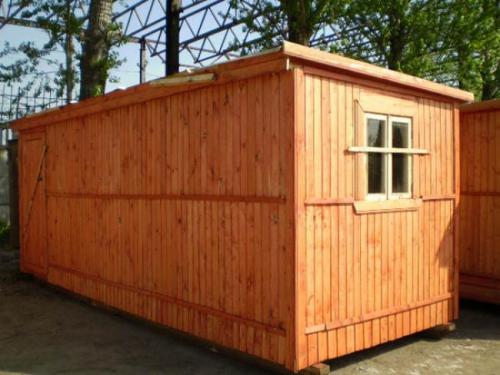

Внешняя отделка может быть выполнена вагонкой, с последующей покраской антисептиком, или сайдингом.
Чертеж бытовки 3×6 своими руками
Так как перед любым началом строительства необходим чертеж будущей постройки, рассмотрим самые привлекательные проекты бытовки. Итак, что собой представляет план?
Чертеж деревянной бытовки с тамбуром
Каркасные бытовки имеют, как правило, одну или две комнаты и тамбур.
Так как постройка небольшая, чаще всего прямоугольной формы, необходимо все помещения расположить функционально.
Вход и тамбур в однокомнатной деревянной бытовке лучше расположить на короткой стене.
Если вам необходимо 2 комнаты, тамбур располагается в центре бытовки с широкой стороны. Таким образом, с тамбура можно пройти в обе комнаты.
Расположение в бытовке входа и тамбура может быть разным
Более сложные бытовки с большим количеством комнат имеют план небольшого каркасного дома, и редко называются бытовками — скорее это временный или постоянный домик для инвентаря или строителей.
Чертеж бытовки 6х. Строительная бытовка: пошаговое руководство по сборке, смета и чертежи
Если вам предстоит какое-либо строительство, то первое, что вам потребуется на участке, – это строительная бытовка. Конечно, такое сооружение можно приобрести и в готовом виде, но цена не него будет не маленькая. Гораздо проще и экономнее выполнить её самостоятельно. Чтобы вам не пришлось ломать голову в поисках чертежей бытовки, в подсчёте материалов и составлении сметы, можете воспользоваться предложенным вариантом бытовки. А пошаговое руководство с чертежами и фото поможет вам на этапе сборки.
Необходимые материалы (смета)
Для возведения небольшой бытовки размерами в плане 6х2,4 метра и высотой 2,4 метра вам потребуется купить:
- Влагостойкую фанеру размером 1,22х2,44 толщиной 1,2см (5 листов по 920 руб.) – 4600 рублей.
- Обрезную доску шириной 0,15 толщиной 0,05 (8 досок длиной 6 м по 300 руб.) – 2400 рублей.
- Брус 50Х50 см длиной 3 метра (50 шт. по 65 руб.) – 3250 рублей.
- Необрезную доску шириной 250 мм (всего 0,8 м.куб. по 3600 руб.) – 2880 рублей.
- Цементно-песчаный блок размером 40х20х20 (6 шт. по 60 руб.) – 360 рублей.
- Блок оконный размером 600х600 мм (2 шт. по 585 руб.) – 1170 рублей.
- Рубероид РПП-300 по 15 м.кв. в рулоне (2 рулона по 260 руб.) – 520 рублей.
- Ориентировано-стружечные плиты (OSB) размером 1,22х2,44 м толщиной 0,9 см (14 плит по 605 руб.) – 8470 рублей.
- Филёнчатую дверь ДГ-7 производства г. Александров – 2050 рублей.
- Обрезную доску 0,05х0,10х6 м (6 шт. по 200 руб.) – 1200 рублей.
- Утеплитель марки «Хитрок», плита толщиной 5 см площадью 5,4 м.кв. (3 плиты по 480 руб.) – 1440 рублей.
- Полиэтиленовую плёнку толщиной 0,1 мм и шириной 3 м (10 м по 30 руб. за метр) – 300 рублей.
- Доставка материалов автомобилем газель – 3000 рублей.
- Доски второго сорта для обрешётки – 450 рублей.
- Профнастил С20 3х1,015х1,15 м (6 листов по 650 руб.) – 3900 рублей.
- Утеплитель «Изобел» толщиной 5 см площадью 6 м.кв. (3 листа по 480 руб.) – 1440 рублей.
- Оргалит 2,75х1,22 (6 листов по 200 руб.) – 1200 рублей.
- Защитное покрытие для древесины «Снеж» 9 литров – 1880 рублей.
Каркас бытовки из профильной трубы. Материал для изготовления дачной бытовки
Основные материалы, которые понадобятся для строительства:
1. Фундамент. Для столбчатого фундамента можно использовать блоки под бытовку (желательно ФБС), или кирпич. Не забудьте под столбы насыпать подушку (можно взять песок со щебнем). Второй вариант – свайный фундамент для бытовки (заглубленный можно делать без ростверка). Самый дорогой – ленточный фундамент. Чтобы снизить его стоимость, используют дешевую композитную арматуру.
2. Каркас. Можно купить готовый металлический каркас бытовки , сварить его из швеллера, уголка или профильной трубы (если есть сварочный аппарат) или сделать из бруса. На форумах часто пишут, что деревянный каркас недостаточно прочный. На самом деле он не подходит только для мобильной постройки, которую в дальнейшем планируется транспортировать. А для строительства стационарной дачной бытовки брусовый каркас ничем не уступает металлическому.
3. Утеплитель. Для теплоизоляции подойдет минеральная или базальтовая вата, пенопласт. Проще работать с большими листами утеплителя Izovol, RockWool, «ШЭС мастер», «Технониколь» и др.
4. Внутренняя обшивка. Для внутренней отделки используют сайдинг, вагонку, любые стеновые панели.
5. Внешняя отделка. Можно взять любой влагостойкий материал: сайдинг, профлист, вагонку. Придать домику благородный внешний вид поможет эстетичный блок-хаус.
6. Полы. Пол можно сделать из досок или OSB, а сверху положить линолеум.
7. Крыша. Маленький блок-контейнер с плоской крышей можно крыть оцинкованным листом или еврорубероидом. Если размеры бытовки позволяют использовать ее как домик, то лучше сделать односкатную или двускатную крышу и покрыть ее кровельным профнастилом, битумной черепицей.
8. Двери. Можно купить готовые или сделать на заказ. Входные двери обычно делают металлическими, для внутренних подойдут недорогие межкомнатные пластиковые.
9. Окна. Подойдут самые дешевые пластиковые окна с одинарным стеклопакетом.
10. Решетки. Даже если вы не собираетесь хранить в бытовке ничего ценного, лучше сразу поставить на окна железные решетки. Они защитят имущество от непрошеных гостей, которые зимой регулярно наносят визиты в неохраняемые поселки.
