Строительство фундамента ленточного. Пошаговая инструкция по строительству ленточного фундамента своими руками + основные ошибки при монтаже

20.02.2020 в 15:57

Строительство фундамента ленточного. Пошаговая инструкция по строительству ленточного фундамента своими руками + основные ошибки при монтаже

Строительство фундамента ленточного. Пошаговая инструкция по строительству ленточного фундамента своими руками + основные ошибки при монтажеТребования, предъявляемые к фундаменту, весьма высоки.

Прочность и надежность основания относятся к основным, но не единственным задачам, возлагаемым на опорные конструкции.

Ленточный фундамент способен выполнять свои функции в различных условиях, что подтверждено многовековыми исследованиями.

Высокая популярность ленты обусловлена оптимальным сочетанием несущей способности и экономичности, простоты и долговечности.

Основным достоинством считается возможность самостоятельного возведения.

Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.

Существуют следующие разновидности ленточного фундамента :

  • Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.
  • Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
  • Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.

Кроме того, существуют разновидности по :

  • Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
  • Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
  • Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.

Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.

Строительство фундамента ленточного. Пошаговая инструкция по строительству ленточного фундамента своими руками + основные ошибки при монтаже

Для каких построек он подходит

Ленточные основания являются надежной опорой для зданий из различных материалов:

  • Дерево.
  • Пено- и газобетон.
  • Кирпич.
  • Бетонные плиты.

Материал и количество этажей определяют вес здания, от которого зависят расчетные параметры ленты — степень заглубления и толщина. Наряду с особенностями грунта, параметры здания являются основным материалом для выполнения инженерных расчетов при проектировании.

Строительство фундамента ленточного. Пошаговая инструкция по строительству ленточного фундамента своими руками + основные ошибки при монтаже

как рассчитать глубину

ленточного фундамента зависит от типа основания. е сли планируется строительство варианта, то необходимо опираться на табличные данные снип, отображающие глубину промерзания грунта в данном регионе.

При строительстве мелкозаглубленного типа ленты учитывается состав грунта, наличие и глубина залегания грунтовых вод. К оптимальной глубине принято относить 0,75-1 м, но на устойчивых и сухих грунтах глубину можно немного уменьшить.

ОБРАТИТЕ ВНИМАНИЕ!

Наиболее распространенной глубиной погружения мелкозаглубленной ленты считается 0,7 м.

Строительство фундамента ленточного. Пошаговая инструкция по строительству ленточного фундамента своими руками + основные ошибки при монтаже

Как устроен мелкозаглубленный ленточный фундамент

практически полностью повторяет заглубленный вариант, только с меньшим уровнем погружения.

Присутствует траншея, в которой создается дренажный слой засыпки и заливается бетонная лента .

Конструкция основания имеет меньшие возможности, чем полноценная лента, но, для относительно небольших малоэтажных построек ее несущей способности вполне хватает.

Строительство фундамента ленточного. Пошаговая инструкция по строительству ленточного фундамента своими руками + основные ошибки при монтаже

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании ленточного фундамента :

  • Подготовка.
  • Разметка участка.
  • Рытье траншеи.
  • Укладка и обустройство дренажной системы.

ВАЖНО!

Порядок действий не меняется практически ни при каких обстоятельствах, поскольку все этапы являются следствием предыдущих операций.

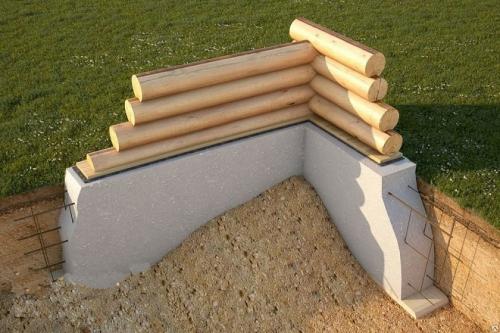

Ленточный фундамент своими руками пошаговая инструкция. Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Ленточный фундамент своими руками пошаговая инструкция. Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото  Видео +Отзывы

Основание здания – важнейшая его часть. Малейшая ошибка при сооружении подобных конструкций может окончиться плачевно. Необходимо не только правильно рассчитать его глубину, количество и сечение арматуры, но и обеспечить надежный и качественный дренаж, гидро- и теплоизоляцию. Опишем процесс изготовления ленточного фундамента своими руками и пошаговую инструкцию по его возведению подробно.

Какой вид фундамента выбрать?

Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.

Строительство фундамента ленточного. Пошаговая инструкция по строительству ленточного фундамента своими руками + основные ошибки при монтаже 06

Ленточный фундамент технология. Технология устройства ленточного монолитного фундамента

Фундамент в строительстве – это подземная часть конструкции, принимающая всю нагрузку, которую передает на основание. Основание – это плотный пласт грунта. Верхняя часть ленточного фундамента, на которой размещаются надземные конструкции здания, называется поверхностью, а нижняя, которая соприкасается с основой – подошвой.

Ленточный фундамент технология. Технология устройства ленточного монолитного фундамента

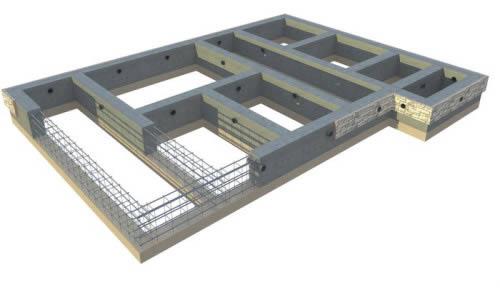

Мелкозаглубленный ленточный фундамент может быть использован для возведения каркасных и легких деревянных домов, фундамент глубокого заложения – для строительства тяжелых.

Ленточный фундамент – это железобетонное устройство, идущее по всему периметру строения. Такую ленту обустраивают под все стены постройки (внутренние и внешние), при этом обеспечивается одинаковая форма поперечного сечения по всей площади. Технология устройства ленточного фундамента довольно простая, если сравнивать с плитными или свайными фундаментами.

Но вместе со своей простотой она предусматривает повышенную затрату труда и значительные расходы материалов.

Монолитный фундамент применяется:

Ленточный фундамент технология. Технология устройства ленточного монолитного фундамента

Схема котлована под монолитный ленточный фундамент.

  • в домах со стенами из бетона, камня, кирпича с плотностью от 1000 до 1300 кг/м³);
  • в домах с монолитным или металлическим перекрытием;
  • в случаях, когда возможна неравномерная осадка фундамента. Это происходит, когда грунты неоднородны. В этом случае монолитный фундамент перераспределяет нагрузки, сохраняя стены сооружения от трещин и деформаций;
  • в домах, где предусматривается подвал или погреб. В данном случае стенки монолитного ленточного фундамента будут служить стеной подвала.

Долговечность ленточного фундамента зависит от применяемого материала и может составлять:

  • монолиты и бутовый на растворе из цемента – 150 лет;
  • кирпичная лента – от 30 до 50 лет;
  • сборный бетонный – от 50 до 75 лет.

Ленточный монолитный фундамент бывает:

  1. Монолитный, который выполняют на строительной площадке.
  2. Сборный, который выполняют из железобетонного типового блока, произведенного на заводе и смонтированного на строительстве с помощью крана. Сборный выполняют из железобетонной плиты – подушка и бетонный блок.

Источник: https://milyj-dom.ru-land.com/novosti/lentochnyy-fundament-svoimi-rukami-poshagovaya-instrukciya-po-stroitelstvu-lentochnogo

Ленточный фундамент расчет. Расчет несущей способности фундамента

Ленточный фундамент расчет. Расчет несущей способности фундамента

Пример расчёта фундамента на несущую способность

Расчёт фундаментов может быть выполнен с различной целью. Примеры расчёта фундаментов приводятся для того, чтобы показать, как правильно рассчитать ширину фундамента, как правильно рассчитать давление и так далее.

Монолитный ленточный фундамент

Каждый тип фундамента имеет свой расчёт, однако все они проводятся по одной технологии.

Если говорить о расчёте на несущую способность, то методика расчёта такова: — Нахождение коэффициента сопротивления грунта; — Нахождение общей массы постройки; — Нахождение давления, которое оказывается постройкой на грунт;

— Сравнение давления и несущей способности грунта, и при необходимости внесение корректировок в параметры фундамента.

Расчёт ленточного фундамента

Обратите внимание

Для того, чтобы привести пример расчёта ленточного фундамента, потребуются исходные данные, зададим их: — Пусть возводится прямоугольное здание, которое внутри не имеет стен; — Длина стены большей равна 6 метров; — Длина меньшей стены равна 3,5 метра;

— Высота здания равна 4 метра.

Кроме того: — Фундамент ленточный с шириной ленты 30 сантиметров. Высота фундамента равна 1 метру. Весь фундамент монолитный бетонный; — Стены строятся из блока, который кладётся на ребро; — Пол будет деревянным.

На его устройство потребовалось 13 брусов, сечением 150 на 150 миллиметров. Обрёшётка устраивается досками в один слой. Доски имеют толщину 30 миллиметров. Наверх досок кладётся фанера, толщина которой равна 1 сантиметру; — Перекрытие делается деревянным.

На его устройство потребовалось 13 балок сечением 150 на 150 миллиметров. Обрешётка выполнена из тех же досок снизу и сверху;

— Крыша покрыта шифером, всего 60 листов по 26 килограмм. Каркас изготовлен из деревянных брусов сечением 150 на 100 миллиметров, длиной 4 метра.

Всего израсходовано 26 брусов. Обрешётка выполнена через одну доску. Доски толщиной 2 сантиметра. Крыша двухскатная.

Фундамент под сруб тоже требует тщательного расчета

Сначала необходимо определить тип грунта. Есть несколько способов определения типа грунта самостоятельно.

Однако такой метод не даёт точного результата, но его можно получить в геологической службе. Допустим, установили, что коэффициент сопротивления грунта равен 2.

Тогда приступаем ко второму этапу — расчёту массы здания.

Сначала определим массу

Для этого определим объём фундамента. Объём прямоугольной фигуры находится, как длина, умноженная на ширину и высоту, тогда:

Важно

1*0,3*19=5,7 кубического метра. Цифра 19 показывает длину фундамента, то есть периметр стен.

Теперь поскольку сказано, что фундамент бетонный, для нахождения его массы следует объём умножить на среднюю плотность бетона, то есть на 2500 килограмм на метр кубический, тогда получим:

5,7*2500 = 14250 килограмм.

Теперь найдём массу пола. Сказано, что он сделан из лаг и досок. Значит, сначала найдём массу всех лаг, а потом массу всех досок, можно и всё вместе, то есть сначала найти общий объём древесины, а потом общий вес. Будем находить вес по отдельности.

Масса лаг равна объёму, умноженному на плотность древесины, которую примем равной 800 килограммам на метр кубический, что равно плотности сосны. Итак, объём вычисляется, как длина, умноженная на ширину и высоту. Сечение лаги равно 0,15*0,15 метра. Длина равна ширине здания, то есть 3,5 метрам, тогда:

0,15*0,15*3,5*13=1,023 кубического метра объём всех лаг.

Тогда их масса равна:

Теперь вычислим массу обрешетки. Сначала найдём объём древесины, который равен площади покрытия, умноженной на толщину доски. Площадь покрытия равна внутренней площади здания, то есть имеем объём:

6*3,5*0,03=0,66 кубического метра.

Тогда масса равна:

Теперь найдём массу фанеры. Стандартный размер одного листа равен 1,5*1,5 метра. Он весит порядка 16 килограмм. Тогда можно сделать вывод, что один лист фанеры покрывает площадь в 2,25 квадратных метра и весит 16 килограмм. Для определения общей массы фанеры найдём, сколько листов поместится на всю площадь пола:

Тогда их масса равна:

Тогда общая масса пола равна:

На следующем этапе определим массу стен. Стандартный блок имеет размеры: Длина 0,6 метра; Ширина 0,3 метра;

Высота 0,2 метра.

Сказано, что блок ложится на ребро, то есть его площадь образуют две стороны, которые равны 0,6 и 0,3 метрам. Тогда найдём площадь одного блока:

0,6*0,3=0,18 квадратного метра.

Совет

Теперь найдём общую площадь стен, как всю длину всех четырёх стен, то есть периметр, умноженный на высоту:

19*4=76 метров квадратных.

Теперь вычислим необходимое для этих стен количество блоков, как вся площадь стен, разделённая на площадь одного блока:

Вес одного блока равен примерно 30 килограммам, тогда вес стен равен:

422*30=12700 килограмм. К этому весу можно добавить массу цемента, на который кладутся блоки. Однако мы этого делать не будем, чтобы потом не вычитать массу всех ниш, то есть дверей и окон, из общей массы стен – будем считать, что эти две величины взаимно вычитаются.

Видео делаем ленточный фундамент. Опалубка готова к заливке бетоном.
