Клапан на вентиляцию в частном доме. Виды обратных клапанов и критерии выбора
Кроме этого, следует учитывать и другие требования:
- прибор должен соответствовать размерам вентиляционного канала;
- материал устройства подбирается в соответствии с условиями эксплуатации;
- следует правильно подобрать конструкцию по назначению.
Не лишним будет обратить внимание на производителя устройства. Хоть клапан и примитивный прибор, все же следует позаботиться о качестве материалов. Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты .
В технических характеристиках изделия производители указывают мощность вентилятора. Для кухни следует брать 10, для санузла будет достаточно 6-7.
Еще один существенный нюанс. В частных домах не рекомендуют использовать створки «бабочка» из-за того, что они могут покрываться льдом в морозы. А в многоквартирном жилье предпочтительно использовать клапаны с жалюзи, чтобы не допустить проникновение в квартиру через вентиляционное отверстие грызунов .
Мембрана
В мембранном обратном клапане роль заслонки выполняет легкий гибкий материал, отклоняющийся под напором воздушного потока. Когда возникает обратное давление воздуха, мембрана прижимается к решетке и не пускает его в помещение.
Мембрана обычно выполняется из эластичного пластикового материала. Подобные конструкции отлично подходят для естественной вентиляции, так как гибкая заслонка очень чувствительна и не требует мощного воздушного потока.
Мембранный принцип
Если обратная тяга в воздуховоде достаточно мощная, гибкую мембрану усиливают жесткими ребрами. Они не позволяют материалу деформироваться под давлением.
Важно! Прежде чем приобрести мембранный клапан, следует изучить мощность обратной тяги в воздуховоде. Неправильно подобранная мембрана не сможет воспрепятствовать проникновению воздушного потока из вентиляции в помещение.
Бабочка
Конструкция этого устройства действительно напоминает бабочку. Обратный клапан разделен осевым стержнем, на котором крепятся «крылья». Под воздействием воздушного потока крылья бабочки открываются и закрываются.
Как уже было отмечено, у бабочки есть существенный недостаток – в морозы крылья покрываются наледью, если вентканал выходит непосредственно на улицу. Чаще всего такая проблема возникает в частных домах, где вентиляционные каналы имеют недостаточную протяженность. Можно попробовать использовать такие изделия с каучуковым уплотнителем, но и в этом случае результат не гарантирован.

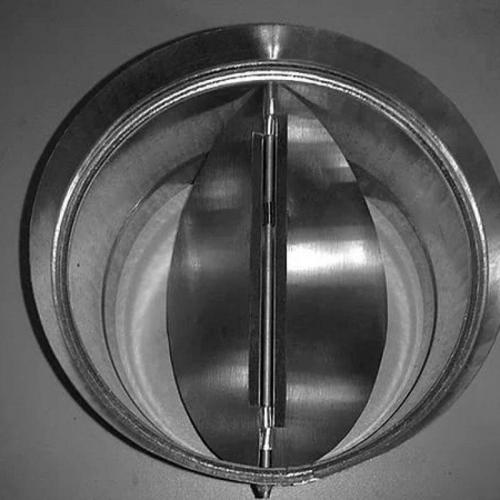

Внешний вид устройства «бабочка»
Преимущество бабочки в том, что ее можно устанавливать в любом положении – хоть вертикально, хоть горизонтально. Пружинки вернут крылья на место при любом наклоне.
Важно! Монтируя такой прибор в устройстве с принудительной вентиляцией, проверьте силу пружин, они должны легко поддаваться потоку от вентилятора и надежно возвращать крылышки в исходное положение.

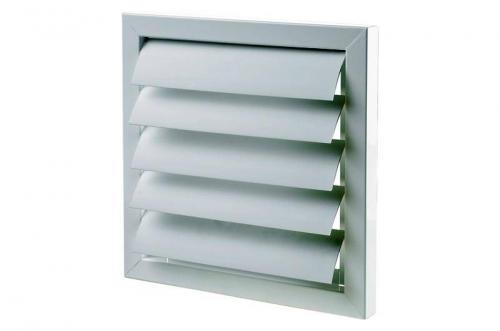

Лепестки
Такой вид обратных лепестковых клапанов для вентиляции имеет жалюзи, закрывающие вентканал. Работает этот прибор так же, как и мембранный или бабочка с той только разницей, что у жалюзи несколько опорных стержней, а сам лепесток имеет небольшую площадь. За счет такой особенности конструкции лепестковые клапаны можно использовать в частных домах.
Небольшая площадь деталей не дает им остывать настолько, чтобы покрываться льдом
Кроме того, частокол из опорных стержней является своеобразным препятствием для домашних вредителей – грызунов.
Жалюзи при необходимости можно закрывать в принудительном порядке. Такие приборы отлично сохраняют тепло и удобны в использовании.
Вывод кухонной вытяжки на улицу в частном доме. Особенности оборудования вытяжки на кухне и в санузле
В помещениях, где уровень влажности превышает норму или регулярно попадают в воздушную среду такие загрязнения, как частицы жира или запахи во время приготовления еды, система вытяжки в частном доме быстро справится с возложенными на нее задачами по удалению воздуха в объемах достаточных для конкретной площади. Чтобы усилить отток загрязненной среды из санузла, достаточно оснастить выходное отверстие вентиляционного канала вентилятором.
Монтаж вытяжки в частном доме, в какой бы из комнат ни планировалась ее установка, осуществляется с учетом физических особенностей прогретого и охлажденного воздуха. Наверняка, многие замечали, что вентиляционные решетки на кухне, в санузлах, в прочих помещениях располагаются высоко под потолком или непосредственно в потолке. Это объясняется тем, что поступающий прохладный воздух опускается вниз, а теплый отработанный – поднимается. Подобная схема вытяжки в частном доме позволит более эффективно использовать вентиляционную систему.
Если рассматривать кухню, то здесь может потребоваться установка нескольких узлов вентиляции: вытяжки над плитой, которая выполняет задачу по удалению запахов и загрязнений, а также необходима газовая вытяжка в частном доме, удаляющая продукты горения газа от водонагревателя или колонки. Не всегда есть возможность выделить для этого отдельную площадь, соответственно, многие устанавливают такое оборудование на кухне. Воздуховод при этом должен быть огнеупорным предпочтение отдается стальным гофрированным трубам.
Алюминиевая гофра намного слабее противостоит высоким температурам, чем стальное изделие. А гибкость и отсутствие колен позволит повысить эффективность оттока отработанного воздуха. Единственным нюансом является необходимость герметизации швов.
Особенности обустройства вытяжки в подпольном и котельном помещении
Далее разбираясь в нюансах монтажа вытяжных отверстий и воздуховодов, следует остановиться на особенностях установки, соблюдения которых требует вытяжка в подвале частного дома.
При строительстве, если дом предполагается строить с цоколем, закладываются так называемые продухи, которые представляют собой отверстия небольшого диаметра. Располагаются они на каждой из несущих стен. Дополнительно к тому необходимо установить две трубы разной длины: первая из них должна брать свое близко к потолку, примерно на расстоянии 30 см, а начало второй находится на уровне 30-50 см от уровня пола. Трубы находятся друг напротив друга, лучше, если местоположение их будет по диагонали относительно друг друга.

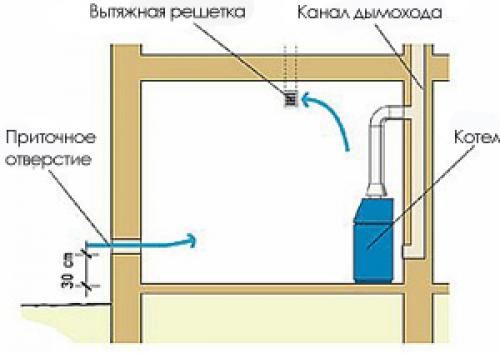

Вытяжка в котельной частного дома обустраивается любым удобным путем, главное, чтобы она справлялась со своей задачей
При естественной вентиляционной системе важно позаботиться о том, чтобы вытяжная труба располагалась под потолком. Также в помещении такого типа рекомендуется организовать искусственный сквозняк
Принудительная система организовывается посредством установки вентиляторов.
Естественная вытяжка в стене. Устройство вентиляции в помещениях

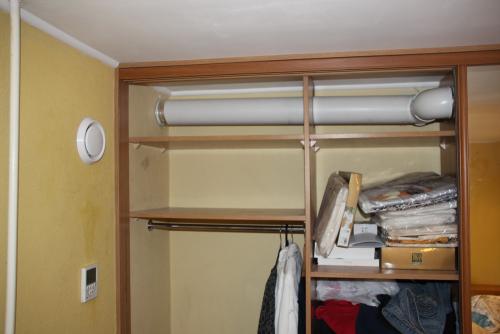

Во всех помещениях, в которых отсутствуют окна, — гардеробной, кладовой, хозяйственной части дома — нужно разместить каналы естественной вентиляции , заканчивающиеся вентиляционными решетками. Решетки следует устанавливать в верхней части помещения так, чтобы их верхний край находился не менее чем в 15 см от потолка. Если их расположить ниже, они не будут эффективно функционировать — в верхней части помещения, под потолком, будет собираться наиболее теплый и загрязненный воздух, вместо того чтобы отводиться через вытяжные вентиляционные каналы.
Приток воздуха должен происходить через щель между внутренней дверью, ведущей в помещение, и полом или через специальные отверстия в нижней части двери. В противном случае в таком помещении вследствие повышенной влажности и застоя воздуха могут возникнуть плесень и грибок .
Внутренние двери должны обеспечивать свободное движение воздуха между помещениями, даже когда они закрыты. Воздух должен проходить из помещений, где воздух менее загрязнен (комнаты), через помещения с более загрязненным воздухом (кухня, ванная, туалет), а оттуда выводиться по вентиляционным каналам. Для этого под дверями следует оставить щель или установить в них специальные решетки. Площадь отверстия в межкомнатных дверях должна составлять около 80 см2, а в дверях, ведущих на кухню или в ванную, — 200 см2. Но если воздух на пути к вентиляционной решетке проходит через две двери, сопротивление ему может быть очень сильным. Поэтому, если какое-либо помещение отделено от помещения с вентиляционным каналом (кухня, ванная, туалет) более чем двумя дверями, необходимо сделать в нем отдельный вентиляционный канал.
Установка вентилятора в ванной тоже не является хорошим решением. Зимой, по причине повышенной влажности воздуха в ванной, вентилятор может заиндеветь. Кроме того, поступающий извне холодный воздух охлаждает помещение. Лучше обеспечить приток воздуха в ванную косвенным путем — через отверстия или решетки в двери, отделяющей ее от смежных помещений.
Следует учесть, что подсоединение двух помещений к одному вентиляционному каналу будет вызывать вместо проветривания перемещение воздуха между комнатами. Такое решение особенно некомфортно, если оно касается смежных санитарно-гигиенических помещений (например, ванной и туалета). Объединение помещений одним каналом также будет способствовать ухудшению шумоизоляции.
Если на кухне есть только один вентиляционный канал и к нему подсоединена механическая вытяжка, это может привести к нарушению работы всей вентиляции. Когда вытяжка не включена, естественное движение воздуха будет затруднено или совсем невозможно. Значит, лучше сделать два отдельных вентиляционных канала: один — для подсоединения кухонной вытяжки, другой — для естественной вентиляции.
В комнате, где есть камин (как с открытой топкой, так и оснащенный каминным вкладышем), из соображений безопасности и комфорта следует построить отдельный вентиляционный канал. Во время работы камин потребляет значительное количество воздуха для горения. Если воздух будет поступать из помещения, то взамен должен поступать свежий воздух извне.
Часто (если окна герметичные) он поступает самым простым путем — через вентиляционные каналы. В этом случае может произойти засасывание дыма из выходного отверстия дымового канала или неприятных запахов из выведенных над крышей вентиляционных отверстий канализации. Поэтому лучше всего подвести воздух извне непосредственно в камин через утепленную трубу, проложенную под полом.
Вентиляция в частном доме через стену. Типы вентиляционных систем для помещений
На сегодняшний день вентиляцию через стену принято разделять на три вида в зависимости от типа циркуляции воздуха:
- С естественной циркуляцией (самый не эффективный вид вентиляции в помещении, в особенности, если оно защищено от сквозняков металлопластиковыми окнами и дверьми);
- Системы с отводом воздуха в принудительном режиме (в качество воздухоотвода в основном выступает специальный вентилятор);
- Система смешанного типа.
Вентиляция через стену в частном доме либо квартире естественного типа не требует дополнительных энергетических затрат, так как является полностью автономной. В помещении данная система организована из продухов и каналов, которые имеют обязательный выход на улицу. В итоге в помещение постоянно поступает воздух, достаточную вентиляцию обеспечивают сквозные процессы.
К преимуществам такой системы вентилирования можно отнести:
- Естественные условия среды, безвредные для человека;
- Отсутствует необходимость подключать систему к электричеству;
- Дешевизна в монтаже и обслуживании;
Есть у естественной вентиляции и существенный недостаток, связанный с тем, что для нормальной работы системы температура воздуха в помещении должна быть выше, чем в помещении. В ином случае тяга будет нулевой, и система будет полностью бесполезной.
Встретить естественные вентиляции в стене можно только в старых частных домах либо старых многоэтажках. В новостроях принято использовать системы с принудительной тягой. Причина этого выбора довольно проста – для нормального функционирования естественной вентиляции необходимо наличие сквозняка в помещении. В старых домах сквозняк создавался за счет щелей в окнах и дверях, новые металлопластиковые окна и двери минимизируют сквозняки и не дают системе функционировать нормально.
Вытяжной клапан в стене. Устройство и принцип работы стенового клапана
Для начала следует подчеркнуть, что на рынке доступны оконные приточные клапаны. У них есть как преимущества, так и недостатки.
К явным недостаткам относят малую пропускную способность, – входящий воздух не успевает прогреваться. Из-за значительного гидравлического сопротивления невозможен монтаж фильтра. На фоне оконного варианта, стеновой выглядит более практично.
Стеновой клапан состоит главным образом из пластикового воздуховода, укомплектованного фильтром. С наружной стороны комплектуется козырьком от осадков и сеткой. Со стороны жилого помещения он представлен в виде декоративного корпуса с вмонтированной заслонкой.
Размеры приточных клапанов разнятся. Все зависит от пропускной способности. Существуют небольшие модели с сечением воздуховода 60 мм. Или более производительные с сечением 131,8 мм. В длину воздуховод может составлять от 200 до 2200 мм.
В случае стандартной работы, прибор способен пропускать через себя от 17 до 30 кубических метров воздуха в час. Подача воздуха происходит естественным образом.
В зависимости от выбранной вами модели, стеновые клапаны могут комплектоваться дополнительными функциями:
- Регулировка влажности воздуха в помещении
- Электрический вентилятор
- Датчик температуры
- Управление с пульта
Рекуперация. Приточный клапан с подогревом может быть очень эффективен, если вы живете в климатической зоне, где температура опускается значительно ниже нуля. Клапаны с функцией рекуперации, вместе с подачей подогретого воздуха, также и отводят из помещения отработанный воздух.
Вентиляция через стену или крышу. Виды вытяжных клапанов
Существует много видов вытяжных клапанов. Для устройства вентиляции через стену подойдут те, которые мастера называют «стеновыми приточками», а производители – «стеновыми приточными клапанами». Любое из этих изделий состоит из нескольких элементов.
- Воздуховода. Так называют пластиковую или металлическую трубу, которая устанавливается в отверстие в стене.
- Наружной решетки. Этот элемент прибора необходим для защиты воздуховода от проникновения пыли, мусора, листвы деревьев, насекомых.
- Заслонки. Необходима для предотвращения задувания воздуха в ветреную погоду.
- Фильтра.
- Панели с декоративной крышкой.
Перечислены компоненты стеновых приточных клапанов для естественной вентиляции. В приборах принудительного типа присутствует вентилятор и конструкция немного видоизменена, в зависимости от модели. Но принцип устройства тот же.
Есть модели с рекуператором тепла. Это теплосберегающие приборы, позволяющие снизить расходы на отопление дома. Работают по принципу забора тепла у исходящего из помещения воздуха и передаче его (тепла) входящему. Таким образом, несмотря на интенсивный воздухообмен, в комнате поддерживается стабильная температура.
В районах с холодным климатом рекомендуется теплоизолировать вентиляционное отверстие в стене. Для этой цели чаще всего используют полифом, но подойдут и другие материалы: минвата, стекловата, пенофол, поролон.
Есть вытяжные устройства, зарекомендовавшие себя с положительной стороны. О таких приборах много хороших отзывов от владельцев.
- ДОМВЕНТ ОПТИМА
Это устройство предназначено для обеспечения естественной вентиляции и работает за счет разницы давлений внутри и снаружи помещения. Для таких приточек рекомендована установка вблизи от радиаторов отопления. Прибор состоит из следующих элементов:
- пластикового корпуса;
- шумопоглотителя из вспененного полиэтилена;
- фильтра грубой очистки;
- утеплителя из вспененного полиэтилена (устанавливается со стороны помещения);
- пластикового воздуховода;
- наружной решетки.
В комплектацию входят крепежные элементы. Средняя цена 1800 руб.
- ZLA 160 Helios
Клапан представляет собой автоматическое устройство для подачи воздуха. Оснащен фильтром, не требует подключения к электросети. Регулирование силы потока воздуха обеспечивается термодатчиком, который срабатывает при установленном пороговом значении.
Непрерывное поступление воздуха осуществляется через зазор шириной 4 мм. При срабатывании автоматики щель увеличивается настолько, насколько это необходимо для притока требуемой порции воздуха. Возможна комплектация вентилятором для устройства принудительной вентиляции. Средняя цена 13700 руб.
- KPV Marley
Стеновый клапан для естественной вентиляции. Оснащен фильтрами тонкой очистки воздуха, не пропускающими пыль и пыльцу. Устанавливается в стены толщиной не более 580 мм. Отличается качественным шумопоглощением, теплоизолируется со стороны внутренних помещений. Страна производитель – Германия. Средняя цена 6700 руб.
