Как сделать ленточный монолитный фундамент своими руками. Как сделать монолитный ленточный фундамент

Как сделать ленточный монолитный фундамент своими руками. Как сделать монолитный ленточный фундамент

Сначала участок нужно очистить от мусора. После этого по всей площади будущего дома снимите верхний слой почвы — от 10 до 30 см. Обычно почву снимают не только в том месте, где будут закладывать фундамент, но и на 3–5 м в каждую сторону от него, потому что в процессе строительства там все равно все затопчут.

В тех местах, где по плану будут углы здания, вбейте колья и натяните между ними шнуры. Затем наметьте расположение траншей под фундамент. Для этого напротив каждого колышка в углу забейте еще по одному колышку — на расстоянии, равном ширине траншеи. Натяните между колышками параллельные шнуры, которые будут отмечать внешнюю и внутреннюю сторону траншеи.

Купите строительные материалы: арматуру , пиломатериалы для опалубки, теплоизоляцию (чаще всего пенополистирол ) и гидроизоляцию (обычно используют ). Бетон для монолитного фундамента заливают, как правило, в один прием. Для этого удобнее купить уже готовую бетонную смесь. Если вы планируете делать небольшой фундамент и бетон для него будете замешивать прямо на площадке, купите , и .

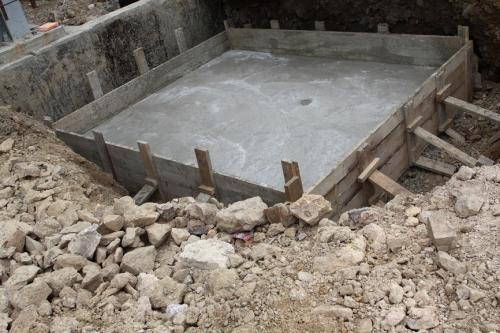

На следующем этапе выройте траншеи, их глубина зависит от углубленности фундамента, типа грунта и уровня грунтовых вод. Для узких фундаментов под небольшие и легкие постройки траншеи роют вручную, для широких траншей нанимают спецтехнику.

Если планируете сделать подвал или на вашем участке высокий уровень грунтовых вод, установите ниже уровня фундамента дренажную систему. Дренажные колодцы ставят по углам дома.

Ленточный монолитный фундамент чертеж. Общая информация

Фундамент в понятии строительства является подземной частью здания (сооружения), которая воспринимает нагрузки и передает их на основание. Если посмотреть на чертеж монолитного основания, можно выделить следующие его части. Основанием являются пласты плотного грунта. Верхняя плоскость, на которой расположены надземные части сооружения или здания, называется обрезом либо поверхностью. Нижняя его плоскость, которая непосредственно соприкасается с основанием, называется подошвой.

Ленточный закладывается по периметру здания.

Ленточный фундамент — это полоса из железобетона, которая идет по периметру полностью всего здания. Лента закладывается под все наружные и внутренние стенки строения. Технология строительства достаточно проста по сравнению со свайным либо плитным. Чтобы соорудить ленточный фундамент, чертеж обязателен. Такое основание трудоемко и требует немалого расхода материалов по сравнению, к примеру, со столбчатым видом (большее количество бетона, опалубки; обязательно понадобится применять кран).

Ленточные могут применяться:

Схема ленточного фундамента

1. В домах с бетонными, кирпичными и каменными стенками (плотность которых более 1000-1300 кг/куб.м).
2. Для домов с тяжелым перекрытием (сборные железобетонные либо монолитные, металлические).
3. В случае если имеется угроза неравномерных осадков в связи с неоднородностью грунтов на участке (например, участок в одной части сложен песками, а в другой — пучинистыми суглинками). Армированное ленточное основание может сработать как единое целое, перераспределить усилия, и тогда стенки дома не дадут деформаций и трещин.
4. Если планируется в доме цокольный этаж либо подвал и при этом стенки ленточной подобной конструкции будут образовывать стенку подвального помещения.

В процессе планирования строительства дома достаточно важно грамотно и ответственно подойти к выбору типа изготавливаемого строения, потому как этот элемент является одним из важнейших конструктивных для постройки. Ошибка в начале строительства, экономия строительного материала, неверно спроектированная конструкция, некорректный чертеж приведут к серьезным негативным последствиям в процессе эксплуатации дома.

Конструкции:
а,б) сборный,
в) монолитный,
г) бутовый.

Могут возникнуть такие проблемы, как перекосы, перерасход материалов, горизонтальные и вертикальные деформации, неравномерные осадки, возникновение трещин в несущих конструкциях и так далее. В огромной степени от надежности будет зависеть большое количество качеств постройки, помимо того, ее долговечность и капитальность.

Следует помнить, что нулевой цикл возведения строения — это несколько дорогой процесс, и чаще всего он составляет треть стоимости полностью всей постройки. Лучше всего заказать проект и чертеж опытным проектировщикам. Стоит понимать, что спросить с них можно, только если правильно составить договор. Организация в проекте может обоснованно и грамотно выбрать тип и материал, с помощью которого можно изготавливать фундамент.

Источник: https://dizajn-interera.ru-land.com/stati/fundamenty-lentochnye-poshagovaya-instrukciya-po-stroitelstvu-lentochnogo-fundamenta-svoimi

Монолитный ленточный фундамент: плюсы и минусы. Универсальный, надежный, простой в изготовлении: плюсы и минусы ленточного фундамента

При выборе варианта основания под строящийся дом или другое сооружение вполне резонно возникает дилемма, какой тип фундамента лучше и почему.

Ниже в статье разберем подробно, чем ленточный вид конструкции фундамента отличается от других способов сооружения опоры для здания, в чем плюсы и минусы такого фундамента во время строительства.

заключаются в следующих его параметрах:

• этот вариант наиболее просто изготавливать;
• при сооружении легких строений, оказывающих незначительную нагрузку на почву, лента является наиболее экономичным способом подготовки основания;
• такой тип конструкции без проблем удается утеплить, изолировать от насыщения влагой;
• эту конструкцию удобно выполнять из железобетонных блоков, максимально сокращая время строительства;
• ленточный фундамент прекрасно выдерживает значительные температурные перепады;
• основание доступно для самостоятельного изготовления, оно не требует привлечения посторонних мастеров;
• при монтаже ленты внутри грунта не требуется сооружать.

Недостатки

Перечислим некоторые минусы , присущие ленточной конструкции:

1. Требуется выполнять заранее анализ почвы, чтобы учитывать ее поведение при промерзании зимой.
2. Необходимо точно рассчитать глубину заливки, выбрать подходящее для нее место. Если не выполнить требуемые расчеты и замеры, сооружение способно потерять целостность при определенных условиях, что вызовет перекос или просадку здания.
3. Не всегда присутствует возможность выполнять работу без привлечения дорогостоящей спецтехники.

При выборе типа основания требуется скрупулезно учитывать все его плюсы и минусы, руководствуясь критерием максимальной надежности будущей конструкции.

Какой тип ленты предпочтительнее использовать?

Основное преимущество именно ленточного основания перед конструкциями из свай, столбов либо монолитной заливки заключается в универсальности использования такого фундамента.

На нем разрешено сооружать не только легкие каркасные дома, но и многоэтажные здания . Такое свойство присуще ленте благодаря нескольким вариантам сооружения этой конструкции. Рассмотрим их подробнее.

Монолитный

Цельнолитое основание — наиболее простой вариант фундамента. Оно является непрерывной лентой, состоящей из бетона с армированным поясом. Монолит заливают внутрь опалубки, сооруженной на месте сооружения здания.

Параметры монолита:

1. Фундамент удобен, поскольку не требует углубления в грунт. Учитывая его целостность, он надежен, его заливают на любой, даже нестабильной почве.
2. Конструкции присущи определенные недостатки: сооружать ее рекомендовано только в теплый период года, на ленту требуется много арматуры, заливка получается массивной, а значит — дорогой.
3. Особенность основания — необходимость полной заливки за краткий период времени, что требует использование спецтехники.

Все самое важное и полезное о монолитном ленточном фундаменте найдете.

Сборный

Ленту собирают, используя готовые железобетонные блоки . Их выкладывают на участке строительства, соединяя цементным раствором.

Такой надежный сборный контур прекрасно подходит при сооружении малоэтажных зданий. Выкладывают изделия на песчаную, предварительно утрамбованную подушку.

Железобетонные блоки промышленность выпускает прямоугольной конфигурации либо трапецеидальной.

Основные характеристики сборного основания следующие:

• несомненное достоинство — готовые блоки всегда можно заказать в специализированных фирмах с доставкой на территории застройки;
• монтаж такого ленточного фундамента позволяет значительно сэкономить силы и время;
• разрешено устанавливать даже поздней осенью либо ранней весной;
• поскольку габариты железобетонных блоков, необходимых для сооружения сборной конструкции, стандартизованы, строительство нестандартного фундамента требует подрезки не только самих изделий, но и их опоры — блок подушки (для этого необходимо наличие особого инструмента, навыки его использования, иначе не получится обойтись без привлечения профессионалов);
• вес блоков значительный, их невозможно устанавливать вручную, поэтому для монтажа придется привлекать спецтехнику;
• хотя стоимость блоков и немаленькая, подсчеты определяют, что смета возведения сборного и монолитного фундамента практически идентична (из-за этого при выборе подходящего варианта необходимо руководствоваться лишь габаритами строения и состоянием почвы).

Фундамент плита недостатки. Виды плит для фундамента

Плитный фундамент различается и по видам применяемых плит:

• для небольших построек используется монолитная плита, характеризующаяся простотой технологии заливки и небольшой глубиной закладки;
• для промышленных и высотных зданий используется фундаментная плита с ребрами жесткости , собираемая из отдельных плит, прочно скрепленных между собой, либо применяется полностью монолитная конструкция;
• для строительства сверхустойчивых сооружений, особенно в зонах с повышенной сейсмической активностью, применяется коробчатая конструкция, собираемая из сборных или монолитных бетонных коробов, жестко скрепляющихся друг с другом.

Параметры плитного фундамента выбираются исходя из технологии строительства. В основном толщина плиты составляет 30-40 см. несмотря на то, что часто применяются сборные плиты, более надежной считается монолитная плита, обеспечивающая большую жесткость и надежность готового фундамента.

Из готовых плит для плитного фундамента применяются следующие виды:

1. Плиты для фундамента мелкозаглубленного. Они устанавливаются по всей площади здания и наиболее равномерно распределяют нагрузку на грунт. Такие плиты рекомендуется использовать для домов из бревна, бруса и разнообразных стеновых блоков.
2. Финская плита не очень толстая, однако, очень прочная и обладает прекрасными тепловыми характеристиками. Применяется чаще всего для каркасных домов и для зданий с теплым полом.
3. Плавающие ребристые плиты прекрасно подходят для изменчивых грунтов. Они защищают здание от проседаний, разрушений и образования трещин. Единственным минусом таких плит является их более высокая цена.
4. Теплая плита, по-другому, скандинавская или утепленная шведская плита , может устанавливаться на любом грунте, поскольку не позволяет почве пучиться, а теплоизоляционный слой предотвращает замерзание грунта. Подходит для использования в качестве пола первого этажа и для обустройства теплых полов.
5. Плиты перекрытия довольно часто применяются в строительстве для обустройства плитного фундамента, это позволяет повысить надежность готовой конструкции.
6. Дорожные плиты могут использоваться в качестве альтернативы бетонной заливке. При этом значительно сокращаются временные затраты, поскольку не требуется полностью заливать плиту, достаточно выполнить бетонную стяжку.

Монолитный фундамент для частного дома. Виды монолитного фундамента

Монолитным называют фундамент, который представляет собой цельную железобетонную или бетонную конструкцию. Его изготавливают прямо на стройплощадке ― делают форму для фундамента, при необходимости ― армируют металлическими прутьями, затем заливают бетоном.

Монолитным может быть и ленточный фундамент, и плитный, и свайный , и столбчатый, если плиты, столбы, сваи или ленты состоят не из отдельных частей, а из цельного «куска» железобетона.

В статье мы рассмотрим монолитный фундамент в традиционном понимании, то есть только плитный. Он представляет сплошное железобетонное основание под дом.

Плитный фундамент бывает трёх видов:

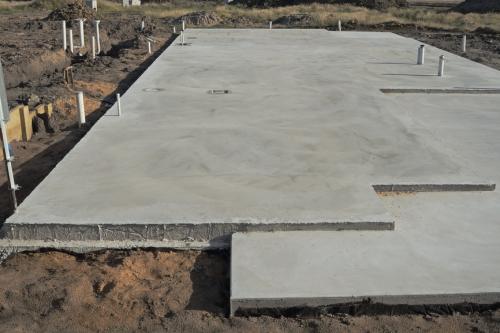

1. Классический сплошной , когда бетонную или железобетонную плиту заливают на строительной площадке.



Сплошной монолитный фундамент под дом

2. УШП (утеплённая шведская плита) . Её тоже заливают на месте строительства. Это та же бетонная или железобетонная плита, но утеплённая (снизу и по бокам). В ней уже встроены все коммуникации, в том числе система тёплого пола. Далее мы рассмотрим, как сделать такой фундамент своими руками.
   Коэффициент теплопроводности такой плиты почти в два раза меньше, чем такой же железобетонной без теплоизоляции. Это значит, УШП лучше держит тепло.
   Представим, что у вас в доме из отопления ― только тёплый пол. На улице зима, морозы. Внезапно отключают электричество, тёплый пол тоже перестаёт работать. Если у вас фундамент УШП, пол ещё несколько дней останется тёплым. Если фундамент из железобетонной плиты без утеплителя ― пол остынет в разы быстрее, дома будет прохладно и неуютно.
3. Сборно-монолитный . На стройплощадку привозят готовые железобетонные плиты под фундамент, укладывают их в котлован и заливают бетоном.
   Такой вариант рассматривать не будем, его используют достаточно редко ― например, когда надо сделать небольшой разноуровневый фундамент из бетонных плит, как на фото ниже.




   Разноуровневый сборно-монолитный фундамент

   Эксперты считают, что сборно-монолитный вариант уступает в прочности сплошному и УШП. Конструкция условно монолитная, но слой бетона, соединяющий плиты, не слишком толстый. В слабых местах ― на стыках плит ― могут появиться трещины.

Источник: https://ogorod-bez-hlopot.zelynyjsad.info/stati/fundament-dlya-zagorodnogo-doma-na-chem-osnovyvat-vybor-togo-ili-inogo-vida-fundamenta-dlya

Монолитный фундамент чертеж. Работы по укладке арматуры

При укладке армирующей конструкции в опалубку следует рассчитывать все так, чтобы все стержни после заливки были покрыты защитным бетонным слоем в 2-3 см. Для соблюдения необходимого расстояния используют специальные пластиковые фиксирующие элементы, металлические «лягушки или «стульчики».

В случае, когда длина прута короче, чем вся ширина фундамента, делают нахлест не меньше 40 диаметров рабочих стержней. Например, для прута 1,2 см, рекомендованный нахлест 48 см.

Армирование монолитного фундамента в предварительно подготовленном приямке сократит продолжительность работ и поможет без сложностей произвести укладку непосредственно на месте.

Минусом такого монтажа является риски повреждения уложенной уплотненной подушки и гидроизоляционного материала. Укладку каркаса лучше проводить в таком порядке:

1. Собранный нижний пояс укладывают на подпорки.
2. Устанавливают поперечные прутки.
3. Собирают верхнюю часть конструкции, методом связывания проволокой соединяют стойки и верхний пояс.

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Источник: https://dom-na-vodah.ru/novosti/fundament-monolitnyy-svoimi-rukami-osobennosti-monolitnoy-plity

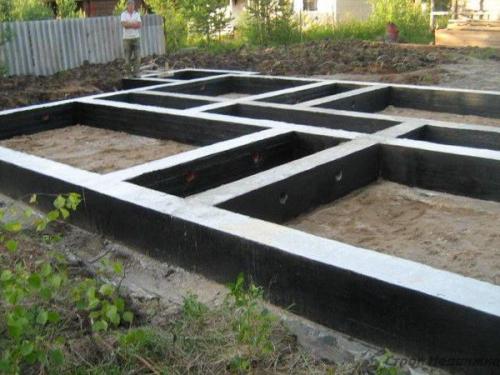

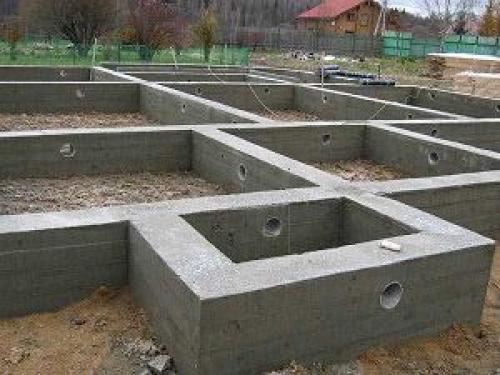

Монолитный ленточный фундамент.

представляет собой основной тип опорных конструкций, подходящих для большинства построек, грунтов и гидрогеологических условий.

Существует несколько разновидностей ленточных оснований, которые состоят из разных материалов или имеют отличия в технологии строительства.

Наиболее надежным и прочным вариантом является монолитный ленточный фундамент, способный выдерживать массивные и тяжелые постройки.

Рассмотрим его конструкцию и порядок возведения.

Такой вид основания демонстрирует максимальные эксплуатационные качества, опережая сборные типы ленточных фундаментов.

Монолитная лента имеет высокую прочность, устойчивость к внешним нагрузкам, в особенности — к нагрузкам морозного пучения, возможных на влажных грунтах. Высокие показатели позволяют снизить расход материалов, что делает фундамент дешевле.

Достоинства и недостатки

К достоинствам монолитной ленты принято относить :

• Универсальность, способность нести постройки любого назначения.
• Равномерное распределение веса постройки по всей длине ленты.
• Высокая прочность ленты в любом участке, отсутствие слабых мест конструкции.
• Относительная дешевизна возведения.
• Возможность постройки зданий или сооружений из любого материала.
• Объем земляных работ можно ограничить.
• При необходимости, возможно создание подвала или погреба.
• Технология строительства отработана до мелочей и результат всегда предсказуем.

Существуют некоторые недостатки :

• Некоторые виды грунтов не допускают строительства на этом виде основания.
• Требуется тщательное и качественное обследование гидрогеологического состояния участка.
• Трудовложения и объемы материалов достаточно велики.

Имеющиеся минусы не повлияли на популярность монолитной ленты, уверенно лидирующей среди всех альтернативных технологий.

Сфера применения

Монолитное ленточное основание имеет наибольшую прочность и несущую способность.

Это делает его пригодным для использования в качестве опорной конструкции для различных построек :

• Деревянных.
• Пено- и газобетонных.
• Шлакоблочных.
• Кирпичных.
• Железобетонных.

Кроме того, монолитная лента способна эффективно работать на разных типах грунта :

• Песчаные. Супеси.
• Суглинки.
• Глинистые.

Не годятся рыхлые и неустойчивые, а также слоистые типы грунтов с разнородными прослойками. Они способны образовывать водоносные слои, периодически наполняющиеся и вновь иссякающие. Подобные условия требуют использования другого типа основания.

Виды

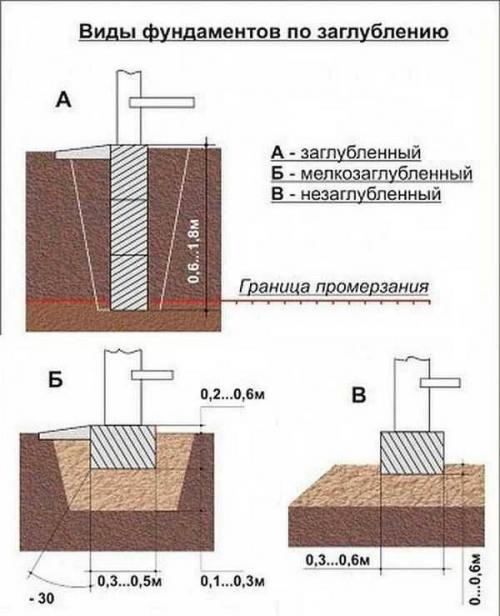

Существует два варианта строительства монолитной ленты:

• Мелкозаглубленный фундамент . Погружается в грунт на относительно небольшую глубину (чаще всего, 60-70 см), выше уровня зимнего промерзания. Используется на сухих участках с глубоким залеганием грунтовых вод, с плотными грунтами и отсутствием неустойчивых слоев.
• Заглубленный вариант. Глубина погружения превышает уровень зимнего промерзания. Это позволяет исключить возможность появления нагрузок пучения, направленных снизу вверх. При этом, боковые усилия пучения остаются неизменными и преодолеваются увеличением толщины слоя засыпки пазух.

Выбор технологии производится на основании геологических условий на участке и параметров будущей постройки. Чем выше и тяжелее будет дом, тем сильнее проявляется необходимость .

С подвалом или без?

Ленточный фундамент позволяет обустроить подвал. В то же время, если необходимости в нем нет, можно сократить объем земляных и прочих работ и отказаться от строительства подвального помещения.

Принципиальной разницы в сооружении фундамента нет, подвал не влияет на прочность или несущую способность основания . Если принимается решение о создании подвала, увеличивается объем земляных работ и повышаются требования к утеплению ленты.

При создании мелкозаглубленного варианта ленты выкапывается котлован, не заходя под ленту. Пол и стены заливаются бетоном с армированием, устанавливается гидроизоляция и утеплитель.

Как он устроен

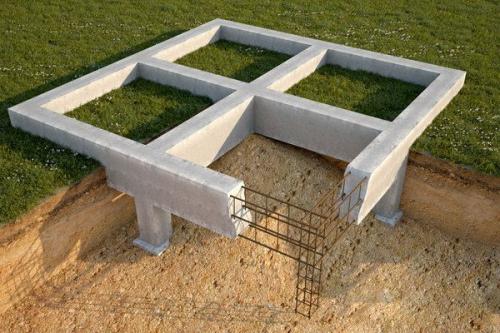

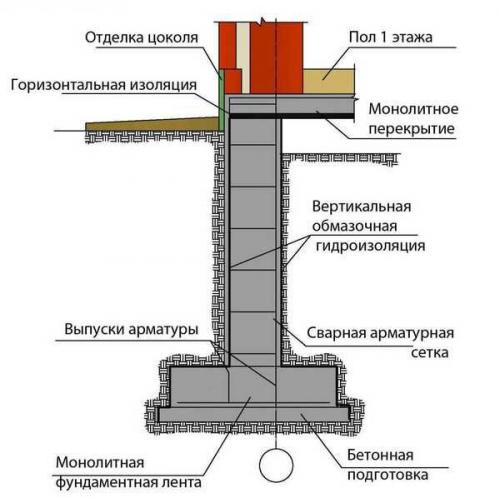

Монолитная лента представляет собой сплошную бетонную отливку с армпоясом внутри. Она залита в опалубку, установленную на слое песчаной засыпки (подушки), играющей роль дренирующего слоя . После застывания бетона опалубку снимают, а ленту гидроизолируют и утепляют.

Боковые поверхности ленты, погруженные в грунт, засыпаны слоем дренирующей засыпки, действующей аналогично песчаной подушке. Верхняя часть основания находится над поверхностью грунта и представляет собой цоколь здания.

Глубина заложения

Если используется заглубленный тип монолитной ленты, то глубина погружения определяется уровнем промерзания почвы в зимнее время. Это табличная величина, у разных регионов она имеет свои значения. Они имеются в таблицах СНиП.

ОБРАТИТЕ ВНИМАНИЕ!
