Металлические лестницы для крыльца своими руками. Инструкция, как сварить крыльцо из металла

Металлические лестницы для крыльца своими руками. Инструкция, как сварить крыльцо из металла

Обычно, для дач и частных домов металлокаркас для крылечка своими руками изготавливают из равностороннего уголка 40*40 мм, если крыльцо из профильной трубы, то необходимо выбрать прокат с поперечным сечением  20*40, 40*40, 45*45 мм. Толщина металла должна быть  не менее 3 мм.

Чтобы сварное крыльцо своими руками было прочным и простояло не один десяток лет, прежде всего, следует заняться фундаментом, какое именно основание делать решается на основе геодезических исследований, мы остановимся на свайном. Чертежи переносятся на местность, периметр помечается столбиками, натягивается шнур, проверяется геометрия разметки, углы должны быть строго 90о, если иное не предусмотрено конструкцией.

Схема косоура из уголков для небольшой лесенки

Сваи вбиваются по углам верхней площадки, и по углам последней, самой нижней ступеньки, Если ширина металлического крыльца более 2 метров, то сваи устраиваются и посередине, между уже вбитыми. Следите за вертикалью, проверяйте уровнем каждую сваю. При длине металлической лестницы более 3 м, так же вбиваются промежуточные вертикальные опоры, для прочности конструкции, чтобы в процессе эксплуатации не возникло провисов.

Длина свай снаружи для верхней площадки должна соответствовать высоте крылечка за минусом настила и толщины каркаса площадки. Для последней ступеньки длина наружной части сваи может быть заподлицо с землей, либо чуть выпирать, если это предусмотрено проектом.

В случае если сваи короткие, они подрезаются заподлицо с землей, и к ним привариваются металлические стойки нужной высоты, на которых будет держаться металлический каркас. Сваи или стойки по периметру верхней площадки, а так же нижние следует связать между собой уголком или швеллером по оголовкам, чтобы сохранить геометрию сварного металлического крыльца.

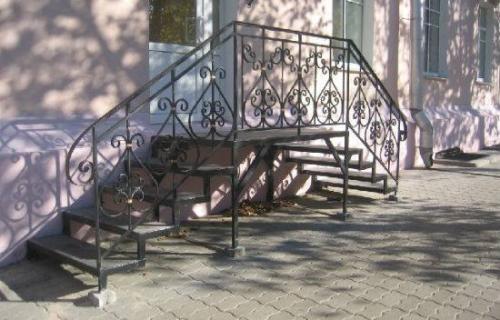

Металлическое крыльцо, описанное в статье

Когда основание готово, замеряется расстояние по гипотенузе от верхней площадки до нижней сваи, затем отпиливается прокат нужной длины, это боковая деталь лестницы (тетива), на которую будут привариваться ступени. Требуется 2 тетивы, выпилите детали и приварите их к уже готовой конструкции.

Далее нарежьте из равнополочного уголка детали с учетом сварного шва:

• размером в высоту ступенек;
• размером в глубину ступенек;
• размером, равным ширине лестницы.

Количество заготовок должно равняться количеству ступенек умноженное на 2.

Важно: Чтобы убедиться в высоком качестве сварки, шов с одной стороны намазывается керосином, с другой – меловой суспензией на меловой основе. Процедуру необходимо проделать 2 раза, с периодом в 10 минут

Если при минусовой температуре на стыках за несколько часов не появилось пятен, значит качество сварки отвечает самым высоким требованиям.

Заготовки разного вида (подступенок и проступь) свариваются между собой по контуру строго под прямым углом, должны получиться Г-образные детали. Так как за основу мы взяли уголок, не забываете про левую и правую сторону.

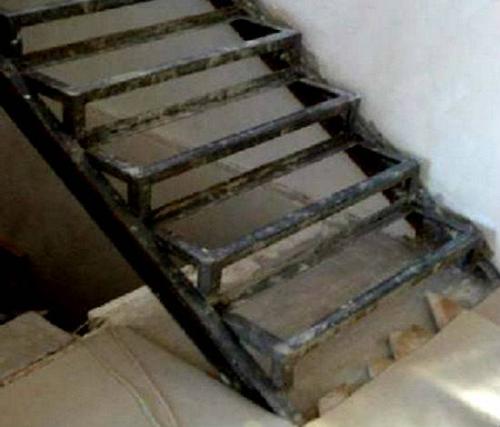

Начинается сборка металлического крыльца с нижней ступени. Приварите Г-образную деталь по контуру к левой тетиве, вымеряйте горизонталь, проделайте ту же операцию с правой тетивой. Далее верхний угол элементов соединяем равнополочным уголком, который приваренным к двум элементам по контуру, полками внутрь. Низ ступеней (внутренний угол) соединяем таким же образом, но полочками наружу. Остальные ступени привариваются по такому же алгоритму.

Легкое металлическое крыльцо без фундамента

Когда металлический каркас готов, можно устанавливать ступени из разных материалов. На верхнюю площадку настилается пол. Затем, при необходимости, привариваются перила, для безопасности, и пристраивается козырек, для защиты металлического крыльца от осадков. Финишная отделка всей конструкции зависит от дизайна входной группы. Все металлические детали и швы зачищаются от окалины, масляных пятен и ржавчины, и покрываются краской для наружных работ.

Сварная лестница своими руками. Этапы создания лестницы своими руками

Изготовить своими руками металлическую лестницу довольно просто, причем неважно, строится конструкция на крыльцо или второй этаж, меняется только вид конструкции. Первое, что необходимо сделать, – это определиться с типом строения, в зависимости от его предназначения.

А далее – просто четко следовать инструкции и грамотно продумывать свои шаги.

Расчеты

Если вы заказали проектный расчет в специальной компании, то такие организации используют  компьютерные программы для создания конструкции. В такой программе легко меняются параметры, и после утверждения заказчиком окончательного варианта компьютер выдает чертежи.

Если же в проектную компанию вы не обращались, а решили выполнить чертежи самостоятельно, то тут придется немного сложнее. Рассмотрим выполнение расчетов для самой простой конструкции – прямой одномаршевой.

При расчёте имеются стандартные требования

Типовые требования:

1. Высота ступеней должна составлять 17-18 см.
2. Оптимальная ширина лестницы для частных домов составляет 90 см.
3. Минимальная глубина ступеней – 27 см.
4. Шаг лестничной конструкции составляет 60-65 см, сюда входит высота ступеньки и подступенка.
5. Оптимальный угол наклона ступеней равняется 30-45°.
6. Ограждение должно выдерживать вес около 100 кг.
7. Минимальное расстояние между стойками ограждения составляет 15 см.

Помимо типовых требований, для изготовления прямого одномаршевого строения необходимо выполнить следующие расчеты:

1. Длина приспособления. Для этого необходимо высчитать два размера. Первый – это расстояние от начала и до конца лестницы (имеется в виду расстояние от первого этажа до второго). Второй – высота между ними. У вас получилось две цифры. Каждую необходимо возвести в квадрат, а потом сложить их. Далее из полученного числа извлекаем корень.
2. Количество ступеней. Для этого необходимо полученную длину приспособления разделить на выбранную высоту ступени. Оптимальная высота указана в типовых требованиях.
3. Глубина ступеней. Необходимо разделить длину лестницы на количество ступеней и посмотреть, чтобы полученная цифра соответствовала требованиям, при необходимости изменить размеры в предыдущем пункте.

Полученные размеры нужны для определения количества материала.

Подготовительные работы

Перед началом работ нужно подготовить все необходимые приспособления. Вне зависимости от типа выбранной конструкции, часть элементов каркаса будет соединяться друг с другом швами, поэтому первым и главным приспособлением при строительстве конструкции является аппарат для сварки. Если ранее вам не доводилось выполнять сварочные работы, то используйте ручной инвертор, он более легок в обращении. Если же опыт имеется, то можно применять любой другой аппарат, который подойдет для сварки выбранного вами металла.

Также следует подготовить механическую пилу, наждачный круг и болгарку. Если вы хотите изготовить металлическую лестницу с деревянными ступенями своими руками, то вам понадобится струбцина и электрическая дрель, а также циркулярная пила и саморезы.

Важным этапом подготовительных работ является создание проекта будущей конструкции. Его можно как заказать в специализированной компании, так и выполнить самостоятельно, используя подходящие чертежи из интернета. По проекту вы можете рассчитать требуемое количество арматурной стали, металлопрофиля, листового металла. Перед началом работы необходимо потренироваться в сварном деле на ненужных металлических заготовках.

Изготовление заготовок и деталей

Когда расчеты и подготовительная работа выполнены, доходит дело до выполнения заготовок. Нам понадобится изготовить косоуры, для этого нужна квадратная профильная труба. Роль опоры будут выполнять железные уголки. Ступеньки и подступенки изготовим из листовой стали шириной 4 мм.

Лестницы своими руками чертежи из металла. Лестничная конструкция на косоурах

Чертеж лестницы из металла куда проще сделать, если структура будет обустроена посредством косоуров. Это обуславливается тем, что требуется просчитывать дистанцию для каждой ступни и подготовить материалы, которые в будущем будут закреплены на основании. Косоуры представляют собой базой, то есть основой в виде будущей лестницы. Она может быть сделана из разных материалов и быть прикреплена, как это требуется в помещении. Естественно, для покупки подходящих косоуров замеры все же требуется осуществлять. Дело в том, что конструкция должна соответствовать параметрам пространства, выделяемого под лестницу. Лестница по косоурам из металла помогает даже неопытным мастерам реализовывать монтажные задачи. Главное, чтобы были правильно сделаны лестничные чертежи с отметкой места, где будут размещены сходни. А еще требуется иметь под рукой материалы и инструменты , которые важны для воплощения такой идеи в своем доме.

Достоинства

За счет того, что сходни, которые оборудованы с применением косоуров, заслужили призвание, а еще положительные качества подобного решения очевидные:

• Это помогает сделать рабочий процесс проще.
• Дает возможность с легкостью организовывать алгоритм действий.
• Подобные конструкции долговечные и прочные.
• За счет косоуров даже неопытный мастер или просто владелец дома, сможет реализовывать задумку и воплощать все в реальность.
• Такой элемент позволяет уделять больше времени элементам и экспериментам дизайнеров, которые украшают проекты лестницы для второго этажа.

Это далеко не все преимущества лестниц, которые закреплены на косоурах, каждый владелец дачного дома будет иметь все плюсы.

Недостатки

На схеме металлической лестницы требуется правильно определить размер базы под ступени, чтобы конструкция четко вписывалась в интерьерное оформление. Сделать подобные расчеты нетрудно. Достаточно просто измерять высоту, наклонный угол и ширину монтажа.

Как сделать чертеж

Сделать чертежи своими руками для лестничных конструкций из металла весьма просто. Для этого требуется осуществлять замеры пространства, где будут размещены ступени, которые ведут на второй этаж.

Материалы для замера

Для того, чтобы произвести замеры пространства, требуется иметь под рукой такие принадлежности:

• Строительная рулетка с максимальной длиной.
• Измеритель поверхностного уровня.
• Специализированный фломастер или мел, которым можно делать нужные отметки на полу, стене и потолке.

Это минимальное число принадлежностей, которые помогут быстро и качественно осуществлять процесс замера.

Материалы для чертежа

Чтобы схема была по максимуму точной, а также правильной, требуется еще произвести подготовку ряда канцелярских предметов, а точнее:

• Циркуль.
• Лист А4 или ватман.
• Линейка.
• Остро заточенные карандаши или черный маркер, у которого тонкий стержень.

Начертить схему требуется аккуратно и внимательно, чтобы при непосредственном процессе монтажа не допускайте погрешностей, которые трудно исправить.

Какие параметры требуется измерять

Чтобы не ошибиться и грамотно сделать чертежи собственноручно, требуется производить такие измерения:

1. Высота от поверхности пола до начала уровня на втором этаже под подобранным наклонным углом.
2. Дистанция от пола до ступеней – если вы планируете монтировать сплошные конструкции, укрепляя их на полу, то такой замер можно не проводить.
3. Дистанция от самой высокой ступеньки, которая параллельна потолку. Такое пространство должно быть не меньше пары метров, чтобы человек с любым ростом, не сгибаясь, смог подняться на второй этаж.
4. Чтобы грамотно делать лестницы из металла своими руками , требуется определять ширину будущих ступеней. При этом они должна быть не меньше ¼ метра.
5. Высота перепонки, которая есть под ступенькой, еще важно рассчитать. Ее идеальный размер составляет 0.15 метров.

После проведения замеров можно перенести записанные характеристики на бумажный лист, создавая схему будущих сходней.

Нюансы, которые важно учитывать в процессе

При проведении замеров важно уделять особое внимание таким факторам:

• Вымерять высоту обязательно под определенным наклоном.
• Еще важно учитывать, что высоту будущих сходней должна быть на уровне 2-го этажа, а не на уровне потолка 1-ого квартирного яруса.
• При монтаже в доме лестницы из металла важно учитывать, что такие конструкции весят очень много. По этой причине требуется укреплять стены до начала работ или убедиться в прочности, если дом был построек недавно.

Рассмотрим разновидности лестниц.

Как изготовить металлическую лестницу на второй этаж. Гарантированные преимущества

Металлическая лестница на второй этаж предоставляет пользователям массу бонусов в сравнении с конструкциями, выполненными из других материалов.

• Металлические лестницы на второй этаж лидируют по прочности и надежности. Возможно, они уступают в этом плане бетонным конструкциям, однако последние благодаря низким эстетическим характеристикам и значительному весу используются преимущественно в многоэтажном строительстве.
• Лестницы на каркасе из металла предоставляют широчайшие дизайнерские перспективы. Металлическую лестницу можно вписать в любой стиль интерьера – и в каждом она будет смотреться уместно.
• Металл гармонирует с очень многими материалами, что позволяет сочетать их, создавая эксклюзивные композиции.
• В связи с тем, что металлический каркас выдерживает большие нагрузки, лестницу на его основе можно снабдить массивными перилами, широкими и элегантными ступенями, прочими декоративными элементами.
• Для металлической лестницы требуется меньше пространства, чем для деревянной. При этом она не загромождает помещение, создавая впечатление прозрачности и воздушности.
• В отличие от деревянной конструкции, лестница из металла, ведущая на второй этаж, никогда не рассохнется, не начнет скрипеть и не потеряет в надежности.
• Лестницы из металла при соответствующей обработке стойко противостоят агрессивным внешним воздействием. Поэтому конструкцию из металла на второй этаж можно вынести за пределы дома и оборудовать вход с улицы. Зачастую такое решение является оптимальным, сберегая полезную площадь в помещении.

Из чего сделать ступени для металлической лестницы. Материал для отделки лестничного металлокаркаса

Обшивается металлическая лестница разными породами древесины. Домовладелец имеет возможность сделать из конструкции дорогой или бюджетный интерьерный элемент. Выбранная порода также повлияет на конечные эксплуатационные характеристики лестницы. С помощью дерева можно из неё сделать скромную конструкцию, которой люди будут не часто пользоваться. Имеется возможность также обшить металлокаркас таким образом, что из него получится элемент интерьера с высоким уровнем звуко- и теплоизоляции.

Для обшивки металлического каркаса лестничной конструкции используют:

• Древесину сосны, кедра, лиственницы или других хвойных пород.

Самым недорогим является пиломатериал из сосны. Он обладает блеском и привлекательной текстурой, но не отличается высокими эксплуатационными качествами. Поэтому его используют только в тех случаях, когда нет необходимости выполнять обшивку с помощью более прочного пиломатериала.

• Древесину бука, которая отличается высокой плотностью и твёрдостью.

При этом такой пиломатериал легко обрабатывается и обладает привлекательной текстурой, которой характерны чёткие прожилки. Бук прекрасно подходит для изготовления гнутых деталей и фигурных элементов.

• Древесину дуба, преимуществом которой является долговечность и высокая прочность.

Она отличается разнообразием цвета. Лестничные детали из неё могут иметь, например, светло-жёлтый или красный оттенок. Ещё одной отличительной чертой дубовой древесины является способность со временем темнеть. В результате массив приобретает благородный цвет.

• Древесину ясеня, которая тоже характеризуется высокой прочностью.

Лестничные элементы из неё имеют серый оттенок, а их текстура отличается эксклюзивным волокнистым рисунком. При этом в древесине ясеня больше пор по сравнению с дубом.

• Древесину экзотических пород, к которым относится мербау и венге.

Из них изготавливают для лестниц деревянные элементы разных цветов. Они могут иметь, например, фиолетовый или желтоватый оттенок с преобладанием черных или красных тонов. Древесина экзотических пород отличается не только привлекательным внешним видом, но и долговечностью и существенной прочностью.

На заметку! Деревянные элементы лестниц чаще всего тонируются с помощью морилки. Даже из недорогой древесины специалисты всегда сделают уникальные и привлекательные детали для обшивки металлического каркаса.

Выбор обшивки металлической лестницы

Отделка лестничной конструкции на металлокаркасе представляет собой процесс декора интерьерного элемента. Несмотря на это, для облицовки выбирают исключительно качественные материалы. Ведь с их помощью имеется возможность улучшить характеристики конструкции. После обшивки она должна стать безопасной, комфортной, надёжной лестницей.

Обшитая деревом надёжная металлическая лестница Источник plpstatic.ru

При выборе отделочного пиломатериала руководствуются следующими критериями:

1. Максимальный уровень влажности древесины должен составлять 12%. Если материал не высушить, впоследствии вся конструкция может при эксплуатации деформироваться или это произойдёт только с её отдельными элементами.
2. В древесине не должно быть большого количества сучков. Иначе придётся на её обработку тратить больше времени и усилий.
3. Материал обязан быть без трещин. На нем также не должны присутствовать сколы, гниль и плесень. При этом необходимо для обшивки использовать исключительно гладкий материал, распил которого был выполнен на высокотехнологичных станках.

На выбор отделочного материала для металлической лестницы также влияет месторасположение конструкции. Ведь она может находиться, например, в гостиной дома. В этом случае интерьерный элемент нередко занимает центральное место в помещении. Лестничная конструкция также может находиться в хозяйственной части жилого здания. Для таких случаев отделка обычно выполняется с помощью разной древесины, отличающейся эстетическими характеристиками.

Источник: https://doma-otido.ru/stati/materialy-dlya-stupeney-krylca-derevo-i-drevopodobnye-materialy

Из какого металла сделать лестницу на второй этаж. Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.
Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Лестница из металла своими руками. Модификации перил

Лестница из металла на второй этаж в частном доме обязательно должна оснащаться перилами. Этого требуют правила техники безопасности. Кроме того, с их помощью можно улучшить интерьер и прочность конструкции. Выделяют несколько их вариантов:

• Стальные.
• Нержавеющие.
• Кованные.
• Самодельные (сварные или сборные).

Лестница с перилами с элементами художественной ковки Источник olestnicah.ru

Перила должны подчёркивать, улучшать или просто соответствовать стилю оформления как самой лестницы, так и всего помещения. Поэтому при неправильном подходе, не умении или отсутствии видения художественного оформления данные элементы конструкции лучше заказать или купить в готовом виде в специализированных компаниях.

Рекомендация! Полноценная с точки зрения эстетики железная лестница на второй этаж с деревянными ступенями должна иметь и поручни для перил, аналогичные по типу, текстуре и цвету древесины.

Правила конструирования

Чтобы железная лестница на второй этаж соответствовала строительным нормам безопасности и была просто удобна в повседневной эксплуатации, работы по её возведению должны отвечать следующему ряду требований:

1. Оптимальная ширина пролёта – 0,9-1 м.
2. Высота шага в ступенях – от 14 до 19 см.
3. Заглубление ступенек – от 27 см (чтобы могла поместиться стопа взрослого).
4. Диапазон угла наклона марша – 30-45 градусов.
5. Минимальная грузовая стойкость перил – 100 кг.
6. Промежутки между стойками ограждений – не более 12-15 см.

Важно! Изготовленная своими силами металлическая лестница на 2 этаж из надёжного стального сортамента (труб, уголков, швеллера) достаточно прочна сама по себе. При соблюдении всех выше приведённых норм, правильном креплении и соединении всех элементов заботиться о величине её нагружаемой стойкости нет необходимости. Единственный важный показатель, который следует рассчитать прежде всех работ, это угол наклона. Подъем не должен быть избыточно крут (от 50 град. и выше), а также и слишком полог (менее 20 град.). Так как это добавит неудобство в первом случае и траты средств, материалов и места во втором.

Надёжная лестница на металлической основе Источник proffi-grup.ru

Основные расчёты

Конструкция лестницы на металлическом каркасе нуждается в следующем ряде расчётов и измерений:

• Расстояние между чистовой поверхностью пола 1-го и 2-го этажа.
• Длина пролёта от первой ступени до последней в проекции на горизонтальную плоскость.
• Расчёт длины марша. Для этого необходимо сложить суммы квадратов выше определённых величин в метрах, а затем из полученного значения извлечь корень квадратный.
• Определиться с количеством ступенек на каждый пролёт, исходя из их высоты и ширины.

Правила выбора угла лестницы Источник 7lestnic.com

Все расчётные данные, а также схематически изображённый каркас для лестницы из металла лучше заранее поместить на просторный лист бумаги и рядом с конкретными элементами указать их количество и размеры. План-схема в дальнейшем при выполнении подготовительных и монтажных работах существенно сэкономит время, нервы и деньги.

Особенности установки

В ходе выполнения монтажных работ особое внимание уделяется точности установки опорных балок (косоуров), в роли которых зачастую выступают швеллера. Чтобы исключить перекос, на месте контакта опор на дюбеля, болты или саморезы приворачивают небольшие металлические пластины. Далее к ним уже приваривают или прикручивают опоры.

После этого выполняют крепление ступеней к металлическому каркасу. Предварительно их собирают посредством сварных или сборных технологий в виде отдельных конструкций – уголков с полками. Затем их поочерёдно посредством сварки монтируют углами вниз или вверх – в зависимости от типа материала ступенек. Такой способ подходит для отделки из дерева, керамогранита, бетона, рифлёного металла и плитки.

Лестница в частном доме своими руками. Изготовление одномаршевой лестницы

Начнем описание процесса изготовления деревянной лестницы на второй этаж своими руками с простейшей маршевой конструкции. Для большинства деталей достаточно доски толщиной 50-60 мм, из которой нарезаются требуемые заготовки. Косоуры или тетивы, на которые будет приходиться основная нагрузка, делаются из пиломатериала толщиной 60-80 мм.

Деревянная лестница

Чтобы дерево со временем не повело, его хорошо просушивают. Желательно, чтобы влажность составляла до 6%. Во избежание травмирования пиломатериал не должен иметь большое количество сучков и трещин. К наиболее износостойким породам дерева, способным прослужить не один десяток лет, относят дуб, бук, сосну. Достаточно прочным считается пиломатериал из лиственницы, ясеня, ольхи. Для изготовления балясин и перил можно использовать менее износостойкие липу или осину.

Древесину, идущую на изготовление лестницы, обязательно обрабатывают специальной пропиткой, а затем красят или лакируют. Делать это необходимо 1 раз в несколько лет в течение всей эксплуатации.

Изготовление чертежа

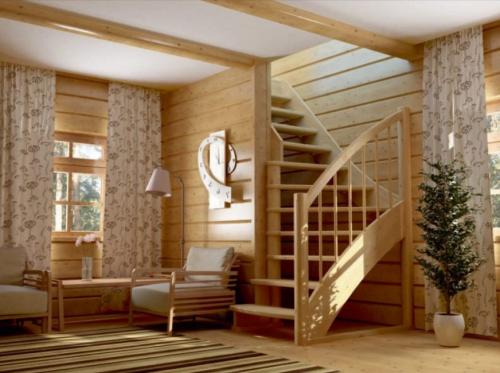

Деревянная лестница на второй этаж (см. фото) имеет немало деталей, и в случае ошибки в расчетах пользоваться ею будет просто опасно. Поэтому даже опытные столяры никогда не приступят к работе без предварительных расчетов. Использовать уже готовые чертежи получиться лишь в тех случаях, если высота ваших потолков и размер площади, отводимый под лестницу, полностью совпадают с указанными данными. При проектировании учитывать необходимо также конфигурацию помещения, расположение дверей и окон.

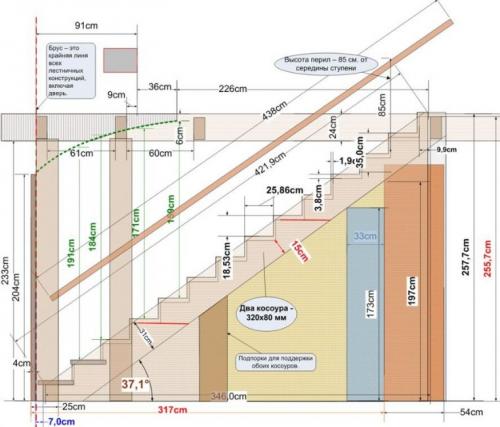

Чертеж маршевой лестницы

Простейший чертеж маршевой конструкции проще изготовить самому. Ведь она имеет вид обычного треугольника. Наиболее комфортным считается сооружение с углом наклона 40-45° (соотношение сторон треугольника должно составлять 1:1,5). Однако такой вариант подходит лишь для очень больших помещений. Ведь она будет занимать значительную площадь.

При проектировании необходимо учитывать, что расстояние от последней ступеньки до потолка составляет 1,85-2 м.

Делать конструкцию еще более пологой не стоит, иначе она займет больше пространства. Спускаться же по крутому спуску, имеющему угол свыше 50-60°С, будет попросту опасно. Поэтому, при слишком высоких потолках для экономии пространства лучше остановиться на поворотной лестнице, к примеру, «Г» или «П»-образной с небольшими, длиной в 10-12 ступеней, маршами.
