Как сделать простую эстакаду для авто. Основные виды автомобильных эстакад

Как сделать простую эстакаду для авто. Основные виды автомобильных эстакад

В зависимости от бюджета и сложности ремонта существуют два вида эстакадных конструкций:

• Позволяют поднять только один мост автомобиля (передний или задний).
• Полноразмерные (рассчитаны на въезд всей машины).

Первый вариант экономичен и удобен. Мини-эстакада для частичного заезда имеет небольшие габариты и вес. Она легко устанавливается на ровной площадке и убирается после завершения ремонта. Основной недостаток – в работе она не так удобна, как полноразмерная конструкция, поскольку подъем автомобиля здесь не превышает 50-60 сантиметров.

Полноформатный вариант дороже и сложнее в реализации, но дает автовладельцу одновременный доступ ко всем кузовным агрегатам. Отметим попутно, что независимо от вида эстакады, для ее качественного изготовления нужно сделать чертеж, а при сборке точно выдержать габариты конструкции.

Особенно важны три группы размеров:

• высота и ширина опорных тумб «стульчиков»;
• длина трапа (въездного и горизонтального);
• ширина трапа.

Кроме этого, следует уделить внимание узлам стыковки трапов с тумбами. Они должны выдерживать вес автомобиля без деформирования.

Популярные варианты эстакад для ремонта авто

Самый простой вид мини-эстакады – две пары сбитых воедино обрезков деревянного бруса сечением 20х20 см. Обрезав под косым углом край подобной импровизированной опоры, мы получим прочную площадку, на которую можно заехать передком или сдав машиной назад (фото №1).

Фото 1. Два обрезка бруса – простейшее подъемное приспособление для ремонта

Недостатки такой опоры очевидны: на брусе нет бортиков защиты от бокового соскальзывания колес, что требует от водителя предельной аккуратности при въезде. Нет здесь и заднего «отбойника», который предотвратит случайный съезд. Высота подставки недостаточна для удобного доступа к днищу.

Существует более совершенный вариант деревянной опоры для выполнения простых ремонтных работ. Такая эстакада на даче изготавливается из обрезков досок, последовательно сбиваемых в широкий щит. Одна его сторона образует ступенчатый уклон для въезда (фото №2).

Фото №2 Мини-эстакада из обрезков досок

Данная конструкция имеет отбойный брусок и две лямки для переноски. Ее ширину можно выбрать такой, чтобы заезжать для осмотра машины без риска срыва колес. Стоимость и сложность изготовления подобной подставки минимальны.

Чаще всего мини-эстакады изготавливают из профильного металла (труб, уголка и арматуры). Они долговечнее и прочнее деревянных. Пример такой конструкции вы видите на фото №3.

Фото №3 Подставка-эстакада из уголка

Вместо уголка для опорной части трапа можно использовать арматуру или трубу. Продлив горизонтальный трап на 1 метр, мы получим более удобную для работы мини-эстакаду. Используя ее, можно добраться к большей части агрегатов, расположенных под дном кузова (фото №4).

Фото №4 Удлиненный вариант эстакады-подставки

Завершает обзор компактных конструкций мини-эстакада для авто разборного типа. Она занимает промежуточную позицию между переносными и стационарными вариантами (фото №5, 6, 7).

Фото №5 Переносная эстакада в собранном виде

Важная особенность этой конструкции – возможность демонтажа горизонтальных трапов после въезда автомобиля для удобного доступа к колесным аркам и порогам.

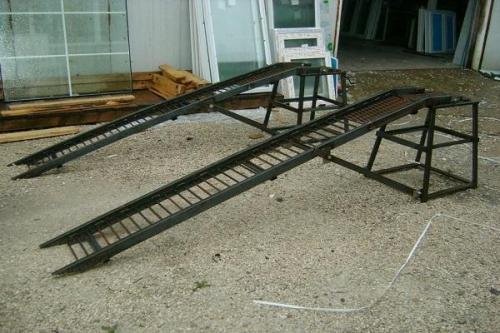

Фото №6 Вариант частичной сборки эстакады для подъема одной части кузова

Фото №7 В разобранном виде универсальная эстакада полностью помещается в гараж

Работать, лежа или сидя под машиной можно, но не слишком удобно. Поэтому для регулярного ремонта нужна стационарная высокая эстакада, собранная на столбчатом фундаменте (фото №8).

Фото №8 Стационарная автоэстакада из металла на бетонном основании

Такая конструкция при необходимости примет не только легковушку, но также небольшой грузовик или автобус.

Эстакада для авто размеры. Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

1. Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции.Подходит для обслуживания легковых автомашин и легких грузовиков
2. Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками.Подходит для частичного заезда легковых автомобилей

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Деревянная эстакада своими руками. Как сделать эстакаду для ремонта авто своими руками, чертежи и стандартные размеры

Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

1. Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
2. Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

Стационарная

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

Разборная

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

• 4 тумбы под опоры;
• 2 пары платформ со стопором, чтобы машина не скатилась;
• 2 пары горизонтального трапа под наклонный заезд;
• несколько ребер жесткости для фиксации деталей относительно друг друга.

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

Общие требования

Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:

1. Высота полноразмерной – до 1 метра, а мини вариант позволяет поднять машину на 0,3-0,7 метра.
2. Ширина конструкций определяется шириной автомобиля. Чтобы было легко на нее заехать, трапы и платформы делают шириной 0,4 метра. Таких габаритов достаточно для большинства колес.
3. Запас прочности определяет срок службы. В мини модели он не так критичен, а при строительстве стационарной эстакады на материалах не экономят.

Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.

Этапы подготовительных работ

Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.

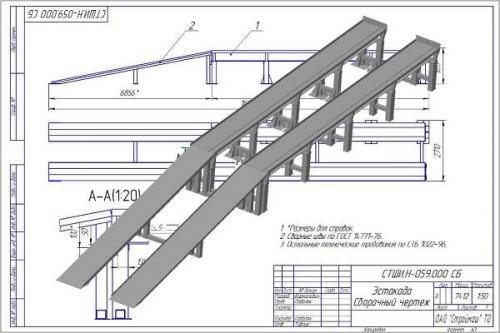

Расчет размеров и составление чертежа

Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:

• высота – до 1 метра;
• ширина – около 0,4 метра;
• длина подъема – около 1 метра;
• длина плоской платформы – от 0,3 метра.

Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.

Подготовка материалов и инструментов

В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:

• сварочного аппарата;
• болгарки;
• болтов, гаек.

В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.

Эстакада из дерева создается из:

• деревянных брусков с квадратным сечением со стороной 0,2 метра;
• деревянных колодок или досок;
• гвоздей, шурупов;
• пилы;
• отвертки.

Металлическая конструкция своими руками

Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:

• легко перемещать;
• простота сборки – не требует особых навыков;
• надежность и долговечность.

Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.

Как сделать эстакаду из бревен. Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Видео мини эстакада для авто. Своими руками.
