Как сделать ленточный фундамент мелкозаглубленный. Расчёт сечения и конфигурации

Как сделать ленточный фундамент мелкозаглубленный. Расчёт сечения и конфигурации

Поскольку МЗЛФ действует как балка, а не ребро жёсткости, обычно сечение ленты по форме близко к прямоугольнику или трапеции. Ленту в форме тавра или более изощренных сечений почти никогда не отливают из-за того, что экономия материала выглядит слишком незначительной в сравнении с монтажом более сложной опалубки .

Расчёт МЗЛФ ведут по двум направлениям: достаточной несущей способности грунта в плоскости залегания и собственной конструкционной прочности, которая позволит ленте сохранить жёсткость при полной расчётной нагрузке от стен, кровли, снега и т.д.

Ширина верхней части фундамента определяется максимально возможной толщиной стены с учётом слоя внутренней и фасадной отделки. При устройстве полов по лагам может потребоваться формирование выступа или расширение фундамента порядка 50 мм.

Ширина ленты в плоскости залегания определяется целиком по требуемой несущей способности. Достаточно разделить общую массу здания и вычислить нагрузку, приходящуюся в среднем на каждый метр периметра ленты, а затем вычислить достаточную площадь сечения опоры в соответствии с характеристиками грунта. Для создания достаточно высокого коэффициента надёжности толщина несжимаемой подсыпки в расчёт не берётся.

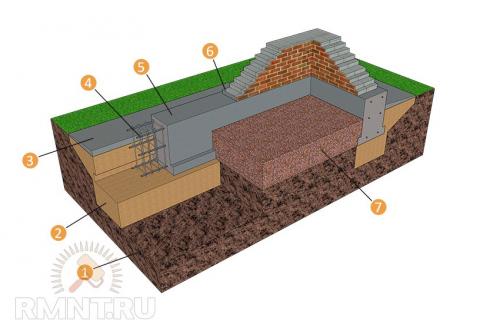

Схема мелкозаглубленного ленточного фундамента: 1 — материнский грунт; 2 — подсыпка гравием или гравийно-песчаной смесью; 3 — отмостка; 4 — армирование фундамента; 5 — мелкозаглубленный ленточный фундамент с широкой подошвой для равномерного распределения нагрузки; 6 — стена; 7 — гравийная подсыпка внутренней площади фундамента дома

Высота ленты определяется как составляющая её подземной и надземной частей. С надземной частью все просто — она должна быть не меньше 80 мм и не более четырёх значений ширины верхней грани ленты. В свою очередь высота подземной части может определяться с учётом нескольких факторов:

• фундамент не должен залегать на границе разнородных грунтов;
• минимальное заглубление фундамента составляет 35–40 см, но, в зависимости от интенсивности пучения и глубины промерзания высота подземной части может увеличиваться на дополнительные 60–80%;
• для сохранения требуемых прочностных характеристик ЖБИ отношение ширины к высоте должно быть не меньше, чем 3:5.

Мелкозаглубленный ленточный фундамент. Виды фундаментов

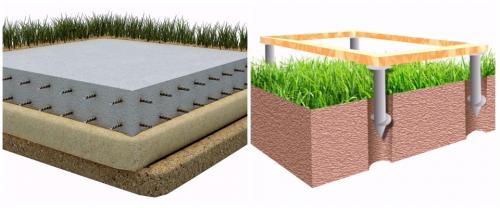

В жилищном строительстве популярностью пользуются следующие технологии закладывании основания для сооружения:

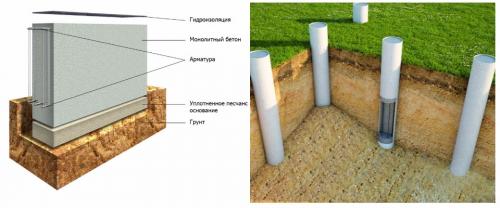

Ленточный фундамент

Ленточный фундамент – это железобетонная конструкция в виде замкнутого контура, расположенная под всеми несущими стенами дома. Отличается хорошими эксплуатационными качествами, оптимальной трудоемкостью и затратностью. Может сооружаться из готовых железобетонных блоков или заливаться раствором на месте строительства. Для усиления конструкции используют стержни арматуры.

Столбчатый фундамент

Столбчатый фундамент представляет собой опорные конструкции в виде столбов, которые устанавливаются под несущими стенами, под их пересечениями и на углах. По сравнению с предыдущей технологией обходится дешевле, но применяется для сравнительно легких зданий без подвалов, сооружаемых на качественной, устойчивой почве.

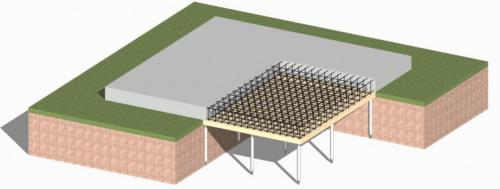

Плитный (монолитный) фундамент

В качестве основания дома используют цельную площадку из железобетона. К этой технологии относится утепленная шведская плита – малозаглубленная конструкция со слоем утеплителя. Монолит сравнительно простой в монтаже, но затратный из-за большого расхода материала. Этот фундамент еще называют плавающим, так как он, располагаясь практически сверху грунта, опускается, поднимается и перемещается вместе с почвой.

Свайный фундамент

Свайный фундамент – это набивные, забивные или винтовые опоры, установленные вглубь грунта, на которых крепится дом. В качестве опорных конструкций могут использоваться железобетонные, железные и деревянные изделия. Конструкция напоминает столбчатый фундамент, но сваи устанавливаются на глубину нескольких метров, поэтому применяются в местности с неустойчивыми грунтами.

Комбинированный фундамент

Комбинированный фундамент сочетает в себе разные технологии строительства. Сооружается такой фундамент с целью создания прочного основания, оптимизировав затраты. Объединение нескольких технологий находит широкое применение при строительстве домов в нестандартных условиях, например, на склонах или на неустойчивых почвах.

Параметры мелкозаглубленного фундамента. Особенности конструкции

Конструирование и строительство мелкозаглубленных фундаментов нормируется требованиями СНиП, которые необходимо неукоснительно выполнять. В зависимости от назначения сооружения такие фундаменты могут быть следующего типа: ленточный, столбчатый и блочный.

Устройство ленточного мелкозаглубленного фундамента предусматривает заливку непрерывной армированной бетонной полосы в хорошо утрамбованные траншеи с песчаной подушкой. Конструктивно такая система аналогична обычной ленточной опоре, но отличается глубиной заложения, наличием теплоизоляции и дренажа. В строениях разного назначения могут быть некоторые упрощения, но в целом, устройство ленточного мелкозаглубленного фундамента имеет основные элементы и параметры, показанные на рис.1. (Рис.1. Схема ленточного фундамента мелкого заложения)

Основной смысл конструкции заложен в том, что бетонная лента должна исполнить роль очень прочной рамы (ростверка), которая перераспределяет нагрузки и исключает просадки в грунт. Цель достигается тем, что лента имеет небольшую заглубленную часть и достаточно высокую (40-50 см) надземную цокольную часть, связанные единым армирующим каркасом. Важным и обязательным элементом является отмостка с уложенным под ней горизонтальным утеплителем. Такая система уменьшает воздействие морозного пучения.

При возведении достаточно легких строений (гараж, баня, сарай) используется столбчатый мелкозаглубленный фундамент из буронабивных или забивных свай, монолитных столбов и т.д. Обязательным элементом конструкции является ростверк, который связывает все сваи между собой, создавая пояс для распределения нагрузки. Столбчатый фундамент может иметь ростверк из стальных балок или монолитной армированной бетонной ленты, сооружаемой на поверхности земли.

Мелкозаглубленный ленточный фундамент снип. ОБЩИЕ ПОЛОЖЕНИЯ

3.1. Основания мелкозаглубленных фундаментов должны проектироваться на основе результатов инженерно-геологических изысканий, проводимых в соответствии с требованиями СНиП 11-02-96, СНиП 1.02.07-87, и удовлетворять требованиям настоящих норм.

3.2. Нормы предусматривают использование слоя сезоннопромерзающего грунта в качестве основания фундамента, при этом мелкозаглубленный фундамент может быть устроен как на естественном основании, так и на локально уплотненном.

3.3. Тип и конструкция мелкозаглубленного фундамента, способ подготовки его основания зависят от свойств грунта площадки строительства, и, прежде всего, от степени его пучинистости.

3.4. При проектировании мелкозаглубленных фундаментов на пучинистых грунтах обязательным является расчет оснований по деформации пучения грунта.

3.5. При выборе площадки строительства предпочтение следует отдавать участкам с непучинистыми или с наименее пучинистыми грунтами, однородными по составу, как в плане, так и по глубине той части сезоннопромерзающего грунта, которая проектируется в качестве основания мелкозаглубленного фундамента.

3.6. При проектировании фундаментов на пучинистых грунтах необходимо предусматривать мероприятия, направленные на снижение как деформаций пучения грунта, так и их влияния на конструкции фундаментов и надземной части зданий, в том числе водозащитные, обеспечивающие уменьшение влажности грунта, понижение уровня подземных вод, отвод поверхностных вод от здания посредством устройства вертикальной планировки, дренажных сооружений, водосборных канав, лотков, траншей, дренажных прослоев и т.п.

3.7. Мелкозаглубленные фундаменты на сильнопучинистых и чрезмерно пучинистых грунтах следует изготавливать из тяжелого бетона класса В15. Марка бетона по морозостойкости и водонепроницаемости должна назначаться в соответствии с требованиями СНиП 2.03.01-84*.

3.8. По прочности и трещиностойкости мелкозаглубленные фундаменты должны удовлетворять требованиям СНиП 2.03.01-84*.

3.9. Мероприятия по антикоррозийной защите фундаментов следует осуществлять в соответствии со СНиП 2.03.11-85.

3.10. Работа по подготовке строительной площадки и устройству фундаментов должны выполняться в соответствии с требованиями СНиП 3.02.01-87.

Как сделать фундамент под домом. Типы фундаментов для частного дома

Каждый из типов фундамента отличается технологией возведения, характеристиками, условиями использования. Для жилого строительства обычно применяют следующие типы фундаментов для частного дома:

• свайный;
• ленточный;
• плитный;
• столбчатый.

Устройство разных типов ленточного фундамента на различных грунтах Источник shkolaremonta.info

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундаментов различных типов, воспользуйтесь следующим калькулятором :

Ленточный фундамент: в чем его отличие

Смотря на фото фундамента ниже, сразу становится понятно, почему он получил такое название. Конструкция представляет собой ленты, вкопанные в землю, всю нагрузку несущих элементов дома они принимают на себя.

Глубину заложения ленточного фундамента определяют в зависимости от материалов, из которых он возводится. Устройство ленточного фундамента для частного дома немного отличается в зависимости от разновидности самой ленты. Различают два основных вида ленточного фундамента: монолитный и сборный. Первый вариант конструкции возводят сразу на участке, второй – собирают из железобетонных блоков. Их производят на заводах, после привозят на место строительства и при помощи специализированной техники возводят сборный ленточный фундамент.

Ленточный фундамент Источник journal.n1.ru

Монолитный ленточный фундамент – армированная железобетонная конструкция, в плане надежности и долговечности превосходит сборный тип, поскольку отличается большей устойчивостью к деформирующим нагрузкам и практически не подвергается размытию грунтовыми водами.

Сборный тип ленточного фундамента возводят не только из блоков, но и из бутового камня – бутобетонный (состоит из бетона и валунов). Также к сборному типу относится кирпичный фундамент, он применяется для строительства домов не более пяти этажей.

Ленточные фундаменты классифицируют на два вида по глубине закладки: мелкозаглубленные и конструкции глубокого заложения. Подошва мелкозаглубленных ленточных фундаментов размещается выше уровня промерзания грунта – на расстоянии 30–80 см от его поверхности. Фундаменты глубокого залегания углубляют на 1,5–2 м, то есть подошва располагается ниже границы промерзания земли.

Мелкозаглубленный ленточный фундамент Источник doka-metal.ru

Фундаменты мелкого заложения ленточного типа подходят для строительства домов не более двух этажей при условии, что почва на месте возведения конструкции не склонна к пучению. А вот фундаменты глубокого заложения можно использовать в грунтах, склонных к температурному расширению.

Основным преимуществом ленточных фундаментов можно назвать сравнительно невысокие затраты на строительство, за исключением сборной конструкции из фундаментных блоков, поскольку их стоимость довольно внушительна.

Ленточный фундамент из блоков Источник t-spectr.ru

Фундамент по финской технологии: преимущества и недостатки, область использования, тонкости устройства

Плюсы и минусы ленточного фундамента из блоков ФБС

Преимущества:

• короткие сроки возведения (при наличии грамотных специалистов и специальной техники ленточный фундамент из блоков строится гораздо быстрее монолитного);
• блоки изготавливаются из высокопрочного бетона в соответствии со всеми стандартами, поэтому фундамент из них получается морозоустойчивый и способный выдерживать большие нагрузки;
• каждое изделие имеет стабильную геометрию;
• в некоторых блоках предусмотрены пазы, увеличивающие прочность конструкции;
• легко рассчитать количество необходимого материала для строительства фундамента;
• подходят для укладки на любых грунтах.

Недостатки:

• высокая цена (в отличие от монолитного, такой фундамент обойдётся намного дороже);
• установка фундаментных блоков требует создания качественной гидроизоляции и заделки швов;
• монтаж возможен только при наличии специальной техники;
• требуется качественное основание для укладки блоков;
• не исключен риск усадки.

Несмотря на количество недостатков, такой вид фундамента все же используется в строительстве, и довольно часто.

Еще один вариант ленточного фундамента из блоков Источник proffu.ru

Плитный фундамент для дома

Монолитная плита представляет собой фундамент, занимающий всю площадь дома. Такой вид конструкции является довольно затратным, потому что для строительства понадобится очень много бетона и арматуры, однако большие вложения оправдываются высокой надежностью плиты в проблемных грунтах.

Монолитную плиту классифицируют как плавающий фундамент, все нагрузки на нее распределяются равномерно, что полностью исключает любые деформации в склонной к горизонтальным сдвигам или пучинистой почве.

Особенности возведения: вырывается котлован нужного размера, подготавливается основание, обустраивается армированный пояс, после этого осуществляется его заполнение раствором. Плита не имеет большой толщины, однако отличается достаточно хорошей несущей способностью и высокими прочностными характеристиками.

Мелкозаглубленный фундамент глубина заложения. Глубина промерзания почвы

Самой главной проблемой при опирании мелкозаглубленной ленты становятся силы морозного пучения. Они возникают в грунте выше отметки промерзания, а для большей части территории страны эта отметка находится в пределах 1,2-2,0 м. Расположить мелкозаглубленный фундамент и полностью соблюсти требования по глубине опирания не представляется возможным, поэтому требуется принятие дополнительных мер.

В общем случае минимальную глубину заложения ленты можно принять по таблице.

Для большей части территории страны величина составляет 0,5 м. Чтобы предотвратить повреждение фундаментных конструкций при попеременном замораживании и оттаивании почвы необходимо совместное проведение следующих мероприятий:

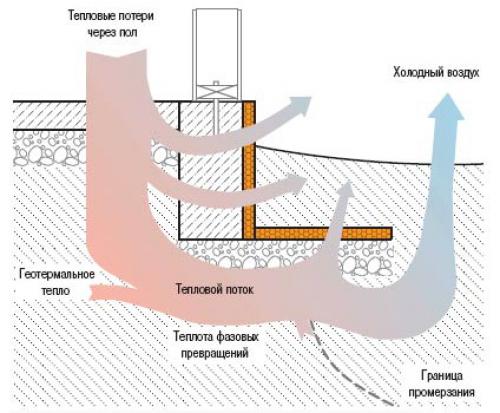

1. Утепление. Проводится в два этапа. Первый — это защита наружной вертикальной поверхности ленты. Утеплитель крепится по всей высоте конструкции (подземная и надземная часть). Второй этап утепления — устройство теплой отмостки.
2. Устройство песчаной подушки. Для предотвращения морозного пучения под опору устраивают подготовку толщиной 30-50 см. В качестве материала выбирают песок средней или крупной фракции, мелкий даст усадку в процессе эксплуатации.

Эффективнее всего располагать горизонтальную теплоизоляцию на уровне подошвы фундамента. Вертикальная теплоизоляция должна закрывать весь фундамент.

В качестве утеплителя можно использовать пенопласт или экструдированный пенополистирол (пеноплекс). Они обладают очень высокими теплоизоляционными характеристиками и устойчивы к биологическому воздействию, что особенно важно в имеющихся условиях эксплуатации. При заливке монолитного ленточного фундамента также довольно часто применяют несъемную опалубку из пенополистирола. Ее использование существенно упрощает опалубочные и теплоизоляционные работы, снижает финансовые и трудовые затраты на возведение мелкозаглубленного фундамента.

Важно! Точное значение отметки промерзания грунта можно узнать, определив тип грунта и воспользовавшись, в котором представлена таблица значений для крупных городов России.

Ленточный фундамент на поверхности земли. Область применения ленточных фундаментов

Ленточный фундамент используется при сооружении домов самых разных типов. Например, именно массивная ленточная основа необходима для возведения зданий из тяжелых материалов: бетонных блоков, кирпича, стен с обкладкой кирпичом. При этом такой фундамент должен закладываться ниже глубины промерзания грунта как минимум на 20-30 см.

Схема видов ленточного фундамента

Как правило, ленточные фундаменты используются там, где нецелесообразны или недопустимы столбчатые. В частности, при сооружении дома на рельефной местности или косогоре должно обязательно учитываться боковое давление грунта. А наиболее эффективным способом нейтрализации неравномерного воздействия указанного давления является использование ленточного фундамента, элементы которого будут жестко связаны между собой в продольном и поперечном направлениях.

Также ленточный фундамент незаменим на слабых грунтах для тяжелых каменных, кирпичных домов, сооружений из монолитного железобетона. Кроме того, лишь этот тип фундамента подходит для устройства подвала и цокольного этажа. Ему же отдается предпочтение, если специалисты рекомендуют неглубокое заложение фундамента.

Существует 2 основных вида ленточных фундаментов:

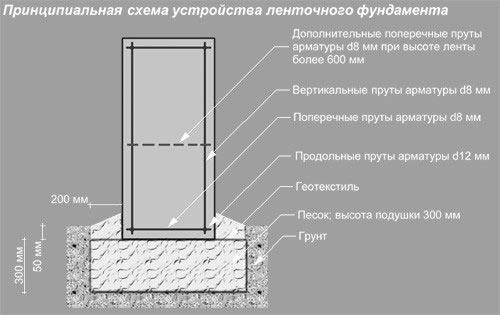

Схема устройства ленточного фундамента.

1. мелкозаглубленный (его еще называют незаглубленным), устраиваемый для одно- и двухэтажных домов;
2. более массивный – заглубленный (с заглублением до 1,5 м) бетонный фундамент для крупных тяжеловесных строений.

Обычно ленточный фундамент возводится на песчаных, глинистых и супесчаных грунтах. Допускается использование мелкозаглубленного фундамента на водонасыщенных грунтах, однако лишь под очень легкие и компактные брусовые или каркасные постройки. А если здание возводится на почве, которая заведомо будет сезонно деформироваться, необходимо, чтобы незаглубленный фундамент ленточного типа представлял собой подобие рамы, которая будет самостоятельно регулировать равномерность нагрузки на деформирующийся грунт.

Конструкция ленточного фундамента включает спланированную площадку (подготовку), наружную стену, цоколь, отмостку, гидроизоляцию и чистый пол. Технология строительства такого фундамента включает проведение следующих работ: рытье траншеи, заливка ее бетоном и осуществление армирования. Глубина и ширина ленточного фундамента находятся в прямой зависимости от типа почвы, уровня промерзания грунта и массы проектируемого здания.

Ленточный фундамент мелкого заложения. Сильные стороны ленточного фундаментного мелкого заложения

Мелкозаглубленный ленточный фундамент на глине

Такой фундамент являет собой ж/б ленту, которую необходимо заложить под каждую из стен возводимой постройки. Подобное основание нашло своё применение для тех типов почвы, которые не относятся к числу чрезмерно вспучиваемых. В таких разновидностях земли грунтовые воды не должны располагаться высоко. На подобных фундаментах обычно возводят только лёгкие частные постройки, а также прочие типы конструкций.

Перед тем, как возвести мелкозаглубленный ленточный фундамент своими руками , рекомендуем ознакомиться с достоинствами такого сооружения:

1. Ленточное основание рассматриваемого типа позволит вам заметно сэкономить на финансовых затратах, поскольку он имеет гораздо меньшую стоимость, нежели цена аналогичного фундамента, имеющего глубокое заложение.
2. Становится возможным значительное сокращение объёмов земляных работ, а также действий по обустройству опалубочной конструкции и осуществлению армирования. Данная особенность позволяет значительно уменьшить сроки возведения монолитного ЛФ-основания мелкого заложения.
3. При желании вы сможете обустроить небольшой подвал в здании.
4. Если сравнивать с незаглублённым основанием, рассматриваемое сооружение менее подвержено воздействиям пучинистого грунта.

Кроме всего прочего, подобная конструкция успешно выполняет следующие задачи, среди которых можно отметить следующие:

• Прочное удержание постройки на месте;
• Его предохранение от влияния деформационных процессов в тех случаях, когда был произведён верный расчёт мелкозаглубленного ленточного фундамента.

Перед началом постройки основания такого типа требуется помнить о некоторых важных особенностях. Ленточное монолитное основание мелкого заглубления нуждается в обеспечении защиты от различных осадков. В связи с этим возникает необходимость в обустройстве водостоков. Таким образом, становится возможным отведение воды от фундамента. Кроме всего прочего, необходимо помнить следующее:

• После того как фундамент будет залит, возникает надобность в производстве отмостки;
• В том случае, если вы планируете самостоятельно размешать бетон, то следует отслеживать то, что все слои должны быть заложены одновременно. С этой целью необходимо задействовать хотя бы несколько помощников, в некоторых ситуациях приходится обращаться к услугам спецтехники.
• К тому же, особенности фундаментов на глине таковы, что следует накрывать его плёнкой. Делается это во избежание формирования трещин.
• Крайне не рекомендуема экономия на качестве бетонного раствора;

  Строительство мелкозаглублённого фундамента

• Также лучше не оставляйте фундаментное основание на зиму, постарайтесь покончить со строительством до начала зимнего периода времени.

Ленточный фундамент незаглубленный. Особенности

Незаглублённые ленточные фундаменты (НЗЛФ) представляют собой ленту из бетона или железобетона, которая закладывается под все несущие конструкции здания.

Они выполняют три основные функции – несущую, оберегающую от деформаций из-за пучинистых грунтов и ограждающую стены от воды.

Справка! Особенность таких оснований – расположение на поверхности земли или, в крайнем случае, на 10 см ниже нулевого уровня.

Преимущества и недостатки

Незаглублённые ленточные фундаменты обладают целым рядом серьёзных преимуществ:

• выгодная цена – стоимость НЗЛФ примерно вдвое ниже, чем у заглублённых оснований;
• простая технология , позволяющая выполнить работу даже непрофессионалу;
• отсутствие необходимости использовать грузоподъёмную технику;
• небольшой объём земляных работ , благодаря которым упрощается и монтаж опалубки;
• высокая скорость монтажа , позволяющая быстрее приступить к эксплуатации постройки.

Есть у незаглублённых фундаментов и несколько недостатков. Среди них – возможность выдержать только сравнительно небольшую нагрузку. Поэтому дом на таком основании должен быть невысоким и не слишком тяжёлым – желательно, деревянным.

У таких оснований отсутствует возможность устройства на любом виде грунтов, особенно это касается влажных и сыпучих почв. Из-за морозного пучения грунта материал фундамента может деформироваться, что приводит к снижению устойчивости постройки.

Применение основания

Сфера применения НЗЛФ – строительство одно- и двухэтажных жилых зданий и хозяйственных построек . Невысокая несущая способность основания делает его подходящим вариантом для построек, сделанных из бруса или брёвен. Подходят такие фундаменты и для каркасного строительства.

Важно! Фундаменты применяются на песчаных, глинистых и супесчаных почвах. В крайнем случае, если постройка не слишком тяжёлая, незаглублённое основание может устраиваться на грунтах, которые насыщены водой и склонны к пучению.

Устройство и характеристики

Незаглублённое основание может быть монолитным, сборным, состоящим из отдельных элементов, или комбинированным.

Тип может выбираться в зависимости от категории грунта , в соответствии со СНиП 2.02.01-83 .

Чаще всего отдают предпочтение монолитному основанию, усиленному арматурой.

Основные параметры незаглублённых оснований – длина ленты, сечение и марка бетона. Не рекомендуется делать ни один из элементов конструкции длиннее 7 метров – из-за неравномерной усадки она может деформироваться и лопнуть. Высота и ширина ленты находятся в пределах 50-100 см.

Внимание! Подходящая для большинства ситуаций марка бетона – М200. Под лентой устраивается песчаная подушка толщиной 30-60 см.
