Светодиоды на 3 вольта характеристики. Теоретический метод

Светодиоды на 3 вольта характеристики. Теоретический метод

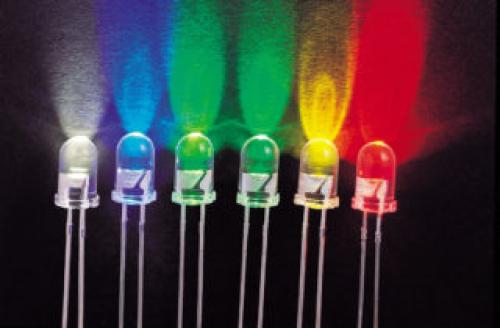

Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр. Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора. Существуют и другие способы тестирования излучающих диодов, о которых подробно написано в данной статье .

Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе. В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но ,с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов. Ярким примером является миниатюрные многокристальные светодиоды от компании, падение напряжения на которых зачастую значительно превышает 3 вольта.

В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт. Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.

Узнать все технические характеристики светодиода можно из интернета. Для этого нужно скачать datasheet на схожую по внешним признакам модель, обязательно такого же цвета свечения, сверить паспортные размеры с действительными и выписать номинальные значения тока и падения напряжения. Следует учитывать, что данная методика весьма приблизительна, так как в одинаковом корпусе могут быть изготовлены светодиоды на 20 мА и на 150 мА с разбросом напряжения до 0,5 вольт.

Как узнать ток потребления светодиода. Как определить параметры светодиода по внешнему виду?

Самый легкий путь – это узнать характеристики светодиода по его внешнему виду. Для этого достаточно набрать в строке поисковой системы такую фразу: «купить светодиод». Далее из предоставленного списка следует выбрать наиболее крупный интернет магазин и найти соответствующий раздел каталога. После чего внимательно просмотреть все имеющиеся позиции и если вам улыбнется удача, то вы найдете то, что ищете. Как правило, в серьёзных интернет-магазинах, где продаются радиоэлектронные элементы, на каждую позицию имеется соответствующая документация, даташит или приводятся основные характеристики. Сопоставив по внешнему виду имеющийся светодиод с тем, что в каталоге, можно таким образом узнать его характеристики.

Следующим подходом пользуются более опытные электронщики. Однако в нем нет ничего сложного. Преимущественное большинство светодиодов разделяется на индикаторные и общего назначения . Индикаторные, как правило, менее ярко светят, чем остальные. Это и понятно, ведь для индикации очень яркий свет не нужен. Индикаторные светодиоды применяются для сигнализации работы различных электронных устройств . Например, при включении в розетку, они показывают, что устройство находится под напряжением. Они встречаются в чайниках, ноутбуках, выключателях, зарядных устройствах , компьютерах и т.п. Электрические параметры их вне зависимости от внешнего вида следующие: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).

Светодиоды общего назначения светят ярче предыдущих, поэтому могут использоваться в качестве осветительных приборов . Однако для индикации тоже пойдут, если снизить ток. Как ни странно, но преобладающее большинство и таких светодиодов имеют значение номинального тока потребления тоже 20 мА. А вот напряжение их может находиться в пределах от 1,8 до 3,6 В. В этом классе находятся и сверхяркие светодиоды. При том же токе напряжение у них, как правило выше – 3,0…3,6 В.

В целом светодиоды подобного типа имеют стандартный размерный ряд , основным параметром которого есть диаметр круга линзы или ширина и толщина стороны, если линза прямоугольной формы.

Диаметр линзы, мм: 3; 4,8; 5; 8 и 10.

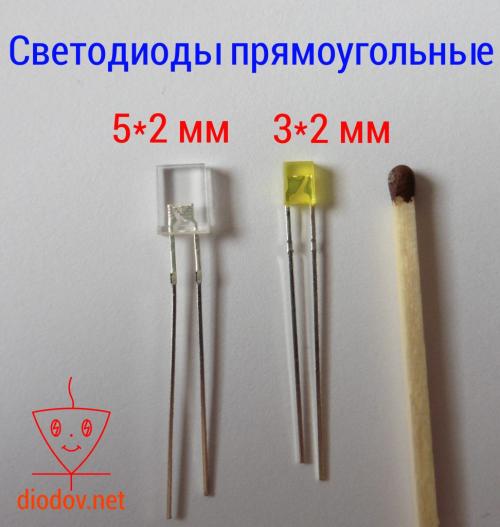

Стороны прямоугольника, мм: 3×2; 5×2.

Источник: https://360doma.ru/stati/rabochee-napryazhenie-svetodioda-kak-delayut-svetodiody

Dip светодиоды характеристики. Как делают светодиоды

Светодиоды – это кристаллы, выращенные или наращенные из химических элементов на основе полупроводников. Они помещаются в специальный для каждого вида светодиодов корпус. Технологии изготовления светодиодов разнятся в зависимости от вида светодиода. Изготавливают светодиоды с добавлением различных химических элементов. Среди них полупроводники и не полупроводниковые металлы и их соединения. А также легирующие, то есть придающие составу определенные характеристики, примеси.

Изготовление светодиодов

Процесс изготовления светодиодов выглядит, примерно, следующим образом:

Пластины, служащие в качестве подложки будущих кристаллов светодиодов, помещают в специальную герметичную камеру. Такие пластины изготавливают из удобных для наращивания светодиодов материалов. Например, из искусственного сапфира, у которого подходящая для этого кристаллическая решетка. Прежде всего камеру заполняют смесью газообразных химических веществ на основе полупроводников и легирующих добавок. Затем внутренность такой камеры начинают нагревать. В процессе этого нагрева химические элементы, находящиеся до этого в газообразном состоянии, осаждаются на пластинах.

Процесс длится несколько часов. В итоге на подложке наращивается несколько десятков слоев общей толщиной лишь несколько микрон. Отличие в толщине пластины до и после наращивания не различимо на глаз.

Затем с помощью трафарета на пластину напыляются золотые контакты. После чего ее разрезают на мельчайшие части. Каждая такая часть – это отдельный кристалл светодиода со своими контактами. Размеры ее очень малы. По крайней мере, разглядеть ее в деталях можно лишь под микроскопом.

На следующем этапе готовые кристаллы вставляют в корпус. После того, по необходимости покрывают слоем люминофора. Тип корпуса и количество кристаллов зависят от того, где и как данный светодиод будет использоваться.

Все светодиоды отличаются друг от друга как отпечатки пальцев. То есть нет двух идентичных по своим характеристикам светодиодов. Потому на следующем этапе и происходит сортировка светодиодов по двум-трем сотням параметров. Чтобы отобрать наиболее близкие друг другу по мощности, цветовой температуре и другим характеристикам светодиоды.

В конце концов светодиоды проверяют на работоспособность на испытательных стендах. И лишь затем из них изготавливают светодиодные лампы, ленты или используют в других сферах применения.

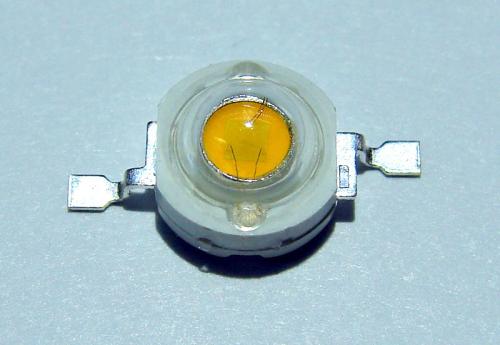

Сверхяркие светодиоды характеристики. Технические характеристики светодиодов. Сравнительные таблицы

Условно все светодиоды можно разделить на две большие группы:

Осветительные это те, которые могут обеспечить световой поток не меньше, чем у традиционных источников света. Некоторые модели даже их превосходят.
К ним можно отнести 4 популярных вида:

• SMD

• COB

• Filament

• PCB STAR

К индикаторным относится dip светодиоды. Рассмотрим сперва их.

Сокращение DIP расшифровывается как Direct In-line Package. Именно их в первую очередь начали массово выпускать в недалеком прошлом.

Трудно представить, но первые неказистые экземпляры для рядовых пользователей стоили от 200$ за штуку.

На сегодняшний день они уже не так распространены, но все же применяются:

• в устройствах индикации

• в панелях электронных приборов

• световых табло

• или елочных украшениях

По форме корпуса они могут быть круглыми, овальными или прямоугольными. Самые популярные типоразмеры с выпуклыми линзами – 3,5,8,10мм.

Напряжение питания 2,5-5В, при токе до 25мА.

Бывают разноцветными и многоцветными (RGB). Это когда в одном корпусе спрятано 3 перехода, а внизу есть 4 вывода.

В электрических схемах все светодиоды обозначаются как обычный диод с двумя стрелочками.

Обратите внимание

Несмотря на малые размеры и свою “древность”, отдельные модели из-за специфической формы корпуса, могут выдать в 1,5-2 раза больше яркости, чем некоторые SMD.

К тому же потребление энергии у DIP меньше чем SMD, да и стоят они дешевле. Однако SMD технология не стоит на месте и с каждым годом их параметры стремительно сближаются.

Вот таблицы с основными техническими характеристиками (сила света, рабочее напряжение, сила тока, угол свечения, цена) для индикаторных светодиодов DIP разных типоразмеров.

А также расшифровка маркировки их названий и обозначений (для просмотра нажмите на соответствующую вкладку):

Данный вид на сегодня является самым популярным. SMD расшифровывается с английского = Surface-Mount-Device.

В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения.

Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому то их и называют ”изделиями поверхностного монтажа”.

Несмотря на одинаковое название “СМД”, в продаже можно встретить модели обладающие абсолютно разными:

О популярности данного типа могут говорить следующие цифры. Общее количество производимых светодиодов SMD, только в одном корпусе 2835, за год составляет несколько миллиардов штук.

Почему они так популярны? Конечно из-за своих достоинств:

• продолжительный срок службы

• ну а самое главное – высокая светоотдача

Именно SMD вид используется в большинстве светодиодных лампочек и светильников.

Таблицы всех технических характеристик наиболее популярных марок светодиодов марки SMD 2835, 3528, 5050, 5730:

COB – Chip On Board. У этого вида большое количество маленьких кристаллов размещено на единой подложке и все это собрано в одном корпусе.

Схема соединения этих кристаллов – последовательно параллельная. Сверху они заливаются люминофором.

По-другому их называют светодиодными матрицами. Их достоинства:

• разнообразная форма сборки светодиодов

Все эти преимущества очень кстати подошли для изготовления ярких и компактных прожекторов. Также КОБы активно применяют там, где нужна акцентированная и декоративная подсветка.

Однако из-за близости расположения кристаллов друг к другу, происходит сильный нагрев корпуса, даже если вы и обеспечите нормальное охлаждение. Поэтому если вам нужна качественная фокусировка, придется использовать силиконовую оптику.
Она стойка не только к высоким температурам, но самое главное выдерживает без последствий огромное количество циклов нагрев-остывание.

На абы какую поверхность COM матрицы ставить нельзя. Ее необходимо предварительно подготовить.

Источник: https://otoplen-dom.ru/stati/parametry-svetodiodov-raznyh-cvetov-tehnicheskie-harakteristiki-svetodiodov-sravnitelnye

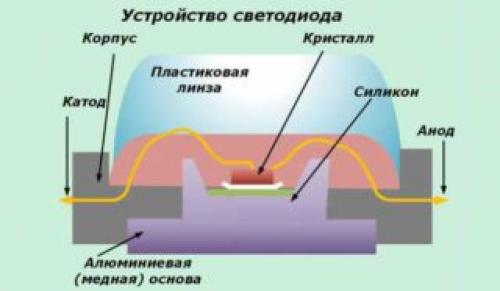

Основные характеристики светодиодов. Классификация светодиодов по их области применения

Изначально светодиоды применялись в качестве индикаторов

Элементы led-освещения различаются по области их применения. Основные типы светодиодов: индикаторные и осветительные. Устройства не одинаковы, каждые имеют свои отличительные особенности и технические параметры.

Индикаторные светодиоды

Первый LED-светильник появился в середине прошлого века. Прибор имел тусклое красноватое свечение, небольшую энергетическую эффективность. Несмотря на недостатки, разработки в данном направлении были продолжены. Спустя 20 лет появились варианты с желтым и зеленым оттенком. К началу 90-х сила светового потока достигла 1 Люмена. К началу 2000-х значение достигло уровня 100 Люменов.

В 1993 году японские инженеры представили светодиод синего цвета. Свет устройства стал значительно ярче предшественников. С этого момента на рынке стали появляться устройства с разным свечением – сочетание синего, зеленого, желтого и красного позволяют создавать любой цвет и оттенок.

В настоящее время разработки продолжаются. Появляются новые виды светодиодов. При этом сохраняется низковольтное потребление при увеличении силы светового потока.

Осветительные светодиоды

Первые модели с низкой светимостью (DIP) были пригодны для индикаторной работы (например, в темноте виден выключатель – горит небольшой красный светодиод). Современные устройства позволяют освещать значительные площади – бытовые и промышленные помещения. Мощность светодиода выросла – LED-прибор для фонарика с показателем 3Вт аналогичен лампе накаливания на 25-30Вт. Потребление электроэнергии меньше примерно в 10 раз.

Такие светодиоды получили название осветительные благодаря основной области применения. Используются в лентах, фарах, лампах, других изделиях. Изготавливаются в отдельных корпусах, которые допускают поверхностный монтаж.

Основное отличие – выдают только белый свет холодного или теплого оттенков. Классификация:

• SMD – популярны модели с рассеивающим элементом на 100-130°; подложка для лампы из меди или алюминия, не нагреваются;
• СОВ – более мощные, сверхъяркие, состоят из множества небольших кристаллов, угол рассеивания значительный;
• Filament – обладают самым низким КПД (в сравнении с SMD), часто используются как декоративные элементы, изготавливаются различных размеров и форм.

Исходя из назначения и параметров помещения, выбирают оптимальный вариант. Характеристики осветительных устройств указаны на упаковке и в технической документации.

Светодиод напряжение. Как узнать напряжение светодиода?

Простая схема для проверки рабочего напряжения LED приборов. Как и у любого диода, у светодиода есть некоторая барьерная точка, до которой сопротивление диода велико. Но, после достижения напряжением этой точки диод (и светодиод) открывается, - диод проявляет свои свойства односторонней проводимости, а светодиод начинает светиться. Дальнейшее повышение напряжения приводит только к резкому снижению сопротивления диода. Напряжение на нем повышается несильно, но ток возрастает стремительно. Фактически, светодиод стремится стабилизировать напряжение источника на уровне своего барьерного напряжения. Можно сказать, что начинается «борьба» между источником напряжения и светодиодом. При напряжении источника 4,5V и напряжении падения на светодиоде 1,5V идет борьба за 3V. И, при свежей «батарейке», в проигрыше часто оказывается светодиод. Ток через него превышает допустимое значение, и он перегорает. Именно поэтому, в схемах на светодиодах всегда последовательно светодиоду включен токоограничительный резистор. Этот резистор нужен, чтобы на нем «повисли» эти «спорные», в данном случае, 3V, и каждый остался при своем. Так как же измерить «на какое напряжение» светодиод? Если есть мультиметр (или другой вольтметр) можно собрать схему, показанную на рисунке:

Поскольку, сейчас часто встречаются светодиоды на 6 или 7V желательно взять «батарейку» с напряжением 12В и выше. Подключить к ней, через токоограничительный резистор, сопротивлением, например, 1К, светодиод, так чтобы он светился, и измерить на нем напряжение. То, что покажет мультиметр и будет тем самым напряжением, «на которое» этот светодиод. Можно обойтись и без мультиметра, если есть сетевой источник с переключаемым выходным напряжением (например, универсальный сетевой адаптер с выходными напряжениями 1,5V, 3V, 4,5V, 6V, 9V, 12V). Подключаете к нему светодиод через токоограничительный резистор и повышаете напряжение от минимального до тех пор, пока светодиод не загорится. Это и будет, примерно, то напряжение «на которое» этот светодиод.

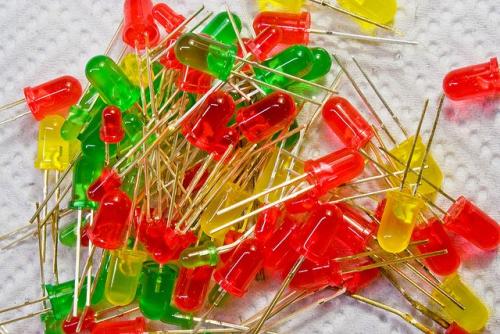

Ток светодиода. Как определить ток светодиода

Светодиоды широко используются в современной электронной аппаратуре. К числу их несомненных достоинств относятся небольшие размеры и яркое свечение. Но для того чтобы светодиод исправно работал, необходимо правильно установить его рабочий ток.

Вам понадобится

• - тестер (мультиметр);

Инструкция

1

Светодиоды могут исправно служить многие годы, одна быстро выходят из строя, если работают при повышенной силе тока. Чтобы правильно рассчитать силу тока, надо знать напряжение, на которое рассчитан конкретный светодиод.

2

Напряжение питания большинства светодиодов можно определить по цвету их свечения. Так, для белых, синих и зеленых светодиодов напряжение питания обычно составляет 3 В (допустимо до 3,5 В). Красные и желтые светодиоды рассчитаны на питающее напряжение 2 В (1,8 – 2,4 В). Большинство обычных светодиодов рассчитаны на ток 20 мА, хотя есть светодиоды, для которых сила тока может превышать 150 мА.

3

Оценить номинальный ток неизвестного светодиода при отсутствии справочных материалов достаточно сложно. Смотрите на колбу - чем она больше, тем выше обычно номинальный ток. Одним из признаков того, что установленный ток выше допустимого, может являться изменение спектра излучаемого света. Например, если излучение белого светодиода приобретает синий оттенок, то сила тока явно превышена.

4

Не забывайте о том, что светодиоды очень чувствительны к превышению питающего напряжения. Например, включив светодиод, рассчитанный на 2 В, в цепь с двумя последовательно соединенными 1,5-вольтовыми батарейками (в сумме 3 В), вы можете его сжечь.

5

Если используется напряжение питания выше рекомендованного, лишние вольты необходимо погасить добавочным (гасящим) резистором. Рассчитать сопротивление резистора можно по формуле R=U/I. Например, вам надо запитать светодиод на 3 В от бортовой сети автомобиля в 12 В. У вас лишние 9 В. При номинальном токе светодиода 20 мА (0,02 А) вы получите нужное значение, поделив 9 на 0,02 – это будет 450 Ом.

6

Собрав схему со светодиодом, обязательно измерьте потребляемый им ток, включив тестер в разрыв цепи. Если ток превышает 20 мА, его надо уменьшить, увеличив номинал резистора. Чуть меньший ток – например, 18 мА, только пойдет светодиоду на пользу, увеличив срок его службы.

7

Следите за правильностью подключения светодиода. К плюсу источника питания подключается анод, к минусу - катод. Катод имеет более короткий вывод, на колбе с его стороны сделан срез (плоская площадка).
