Для устройства столбчатого фундамента своими руками пошаговая инструкция нужна как наиболее подробное и наглядное пособие.

В общем случае, конструкция опорно-столбчатого фундамента – это система опор минимально возможного поперечного сечения, расположенных в точках сосредоточения нагрузки: в углах здания, в местах пересечения стен, под несущими балками, простенками, под печью. Для определения количества отдельно стоящих столбиков, расстояние между ними принимается равным 1,5–2,5 м. Чтобы связать опоры фундамента в единую конструкцию, между ними делают ростверк.

Обустройство деревянной опалубки под столбчатый фундамент

Высота столбов над нулевой отметкой индивидуальна и зависит от конструктивных особенностей ростверка.

Расчет столбчатого фундамента

Возведение столбчатого фундамента начинается с расчета. Скорее всего, для самостоятельного выполнения расчетов понадобится программа типа «Фундамент» или какая-либо другая, которую можно найти в интернете и бесплатно скачать. Для работы с такими программами понадобятся следующие параметры:

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Технология строительства фундамента со столбчатыми опорами требует также и дополнительных данных:

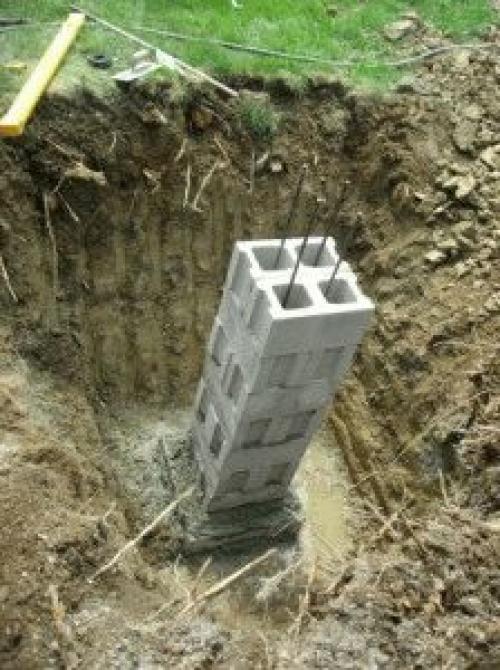

Столбчатый фундамент из блоков. Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ.



   Устройство столбчатого основания

3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см.



   Подготовка к заливке столбов

7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия .

Столбчатый фундамент из труб. Нюансы обустройства столбчатого фундамента

Идея возвести фундамент дома столбчатый из труб весьма привлекательна с точки зрения практичности. Этот способ менее затратный в плане финансов и трудовых ресурсов, можно обойтись без привлечения спецтехники и вести работу поэтапно. Применение экономичного варианта возможно при условии возведения легкой постройки. Среди ограничений по обустройству столбчатой опорной конструкции выделяют перепад высот, превышающий 2 м, и проблемную геологическую ситуацию, когда существует риск смещения пластов.

Глубина залегания фундамента меняется в зависимости от свойств почвы и общей массы будущего сооружения. Столбы из труб устанавливаются обязательно на одном уровне. Это касается не только верхней части опор, но и нижнего края. Равномерно распределить нагрузку на трубы столбчатого фундамента помогает оформление ростверка. Для деревянных домов больше подходит конструкция из прочного бруса, одновременно играющая роль закладного венца. Если столбчатое основание устанавливается в местности с низким уровнем промерзания почвы в качестве альтернативы полноценного ленточного фундамента, ростверк формируется с небольшим углублением в грунт.

Характерные черты столбчатого фундамента:

• Обязательные места установки труб: по углам здания, в точках примыкания или пересечения перегородок.
• Расстояние между опорами составляет 1,0-2,5 м и рассчитывается по результатам определения общей массы будущей постройки.
• Промежуток между почвой и высоким ростверком для легких сооружений составляет 40-80 см.
• Часто затопляемый грунт требует возвышения столбчатого фундамента над землей до 1-2 м.
• Основание дома из труб делает невозможным обустройство подвала.

Замечание! Участки, где планируется дополнительная нагрузка (печь или камин, крыльцо или терраса) оборудуются локальными столбами, не имеющими связки с общим ростверком.

Мелкозаглубленный столбчатый фундамент. Фундамент мелкого заложения

Выбирая фундаменты мелко заложенные, важно понимать, что их применение подразумевает объединение всех компонентов основания в 1 жесткую конструкцию, которая реагирует на точечные деформации грунта и выполняет функцию перераспределения нагрузок по всей площади фундамента. При возведении ленточного основания, такой конструкцией будет являться цельная железобетонная рама; в случае со столбчатым малозаглубленным основанием опоры обвязывают монолитным ростверком из ж/б (бурозабивной фундамент мелкого заложения) или стальными балками.

Фундамент мелкого заложения допускает небольшой подъем основания (иногда неравномерный), при этом отклонение в высоте не должно быть больше предельных расчетных показателей, примененных при его строительстве и зависящих от конструкции постройки. В целом расчет оснований для неглубокого заложения производится так же, как и расчет других видов фундаментов, и основывается на нагрузке и характеристике грунта. При этом высчитываются оптимальные параметры площади подошвы. Во внимание принимаются жесткие наземные конструкции дома, которые характеризуются прочностью на изгиб.

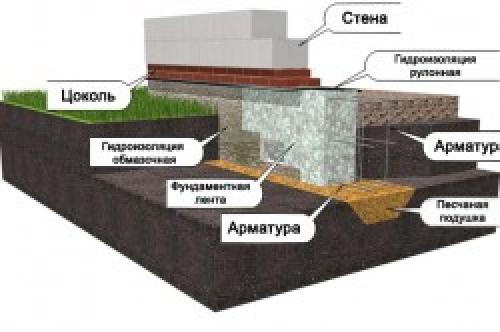

Мелкозаглубленный ленточный фундамент.

При таком подходе формируется единая плавающая система, которая при точечном влиянии со стороны промерзающего грунта не подвергается значительной деформации.

В зависимости от применяемых задач выбирают такие виды фундамента неглубокого заложения, как:

• ленточные – возводятся в вырытых траншеях на песчаной подушке (железобетонный монолит или бутовый фундамент);
• столбчатые – на забивных или буронабивных сваях.

Основные преимущества при использовании мелкозаглубленного фундамента

Фундаменты мелкого заложения позволяют:

• сокращать стоимость строительства;
• ускорять процесс возведения дома;
• уменьшать трудозатраты.

Особенности обустройства мелкозаглубленного основания:

1. Не допускается оставлять не загруженным мелкозаглубленный фундамент в зимнее время года. Если не удается избежать этого, вокруг основания должна быть оборудована теплоизоляция с применением шлаковаты, керамзита, опилок и т.д.
2. Нельзя производить закладку фундамента мелкозаглубленного на промерзшем грунте.
3. Гидроизоляция боковых граней основания мелкого заложения должна выполняться в 2 слоя по всей площади.
4. Подвалы, устраиваемые в домах с незаглубленным фундаментом , должны иметь небольшие размеры.

Основания мелкого заложения обустраиваются на непучинистой подсыпке, представляющую собой слой щебня и песка.

Источник: https://360doma.ru/stati/kak-pravilno-sdelat-fundament-stolbchatyy-stolbchatyy-fundament-osobennosti-i-raznovidnosti

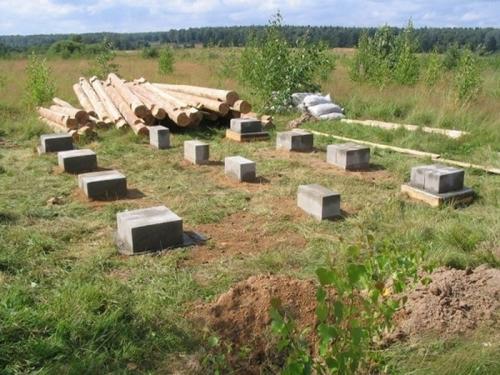

Незаглубленный столбчатый фундамент. Столбчатое незаглублённое основание

Незаглублённый фундамент столбчатого типа применяется довольно часто

Незаглублённый фундамент столбчатого типа применяется довольно часто. Он может обустраиваться на слабопучинистых и пучинистых грунтах при условии, что возводимое строение имеет небольшие габаритные размеры и вес. Что же касается скальных, крупнообломочных пород и грунтов, которым не свойственны подвижки, то такие основания могут использоваться под большим домом из бруса или брёвен.

Незаглублённый фундамент на опорах можно применять и в случае уменьшения воздействия пучения на постройку. Чтобы добиться этого, грунт под опорами нужно заменить песчаной прослойкой.

Столбы можно делать из железобетона, бутобетона, камня, пескобетона и бетонных фундаментных блоков. Обычно используют блоки размером 0,2х0,2х0,4 м. Если вы решили использовать кирпич, то для этих целей не подходят силикатные изделия и керамический материал с низкой морозостойкостью.

Работы ведут в несколько этапов:

1. Сначала строительная площадка очищается от мусора, снимается плодородный слой, выполняется разбивка.
2. Затем под каждую опору копается яма нужного размера и глубины.
3. На дне каждой ямы обустраивается песчаная подушка.
4. После этого можно выкладывать опоры из блоков. Обычно делается два ряда по 4 блока в каждом. Для скрепления блоков используется густой цементный раствор. Открытая часть опор штукатурится.
5. На части опор, которые будут стыковаться с домом, обязательно выполняется гидроизоляция. Для этого используется битумная мастика, толь, рубероид или стеклоизол.

Важно: иногда незаглублённый фундамент делается с использованием деревянных опор. Обычно это брус из сосны или дуба диаметром 200-300 мм. Элемент пропитывается дёгтем или обрабатывается отработкой. Чтобы конструкция была максимально прочной, бревно на 100-150 мм погружается в бетонный раствор, залитый в вырытую яму.
