Когда планировка готова, можно переходить к подбору стройматериалов, расчету их количества и составлению сметы. Надо понимать, что все бытовки строятся по каркасной технологии такими способами:

• из деревянных брусьев монтируется каркас и обшивается с обеих сторон вагонкой (или другой облицовкой), внутрь закладывается утеплитель;
• то же, только каркас сваривается из металла;
• конструкция из стальных профилей отделывается утепленными сэндвич-панелями.

Примечание. Строительная бытовка с обшивкой из сэндвича, изображенная на фото, очень привлекает своих внешним видом. До тех пор, пока вы не узнаете, сколько стоят такие панели и фасонные доборы к ним.

Деревянный вагончик проще построить, он легче и дешевле металлического, хотя и не столь долговечен. Если вы не сварщик, но умеете обращаться с деревом и ограничены в средствах, то домик из бруса – подходящий вариант. Несколько советов, как подобрать для него лес и другие материалы:

1. На основные элементы конструкции — стойки и обвязочные балки — пойдет брус 10 х 5 см. Если нужно сделать домик более теплым и заложить в стены утеплитель толщиной 100 мм (вместо 50 мм), то сечение стоек нужно увеличить до 15 см.
2. Лаги пола и стропила делайте из обрезных досок 50 х 100 мм. Для укосин и перемычек возьмите брус 50 х 50 мм.
3. Доски 25 х 100 мм сгодятся для кровельной обрешетки.
4. В качестве утеплителя применяйте минеральную вату, защищенную снаружи диффузионной мембраной (ветробарьер);
5. Для наружной обшивки используйте вагонку, блок хаус или профнастил. Изнутри помещения лучше облицевать пластиковыми панелями, а как это правильно сделать, рассказывается здесь.
6. Вариантов бюджетного кровельного покрытия есть несколько: тот же профлист, шифер и ондулин.

Постройка из SIP-панелей

Совет. Если вместо минваты вы хотите взять более дешевый утеплитель – пенопласт, то обшивку стен предусматривайте из плит ОСБ по примеру канадских СИП-панелей. Дело в том, что древесина не любит контактировать с непроницаемыми для влаги полимерами и начинает подгнивать.

Если же надо смонтировать надежную стальную бытовку, то приготовьте для каркаса и стропильной фермы профильные трубы сечением не меньше 60 х 60 мм, а для обрешетки – 40 х 40 и 40 х 60 мм. Технология возведения схожа с изготовлением деревянного вагончика, разница заключается в сварочных креплениях.

Смета строительства бытовки. Необходимые материалы (смета)

Для возведения небольшой бытовки размерами в плане 6х2,4 метра и высотой 2,4 метра вам потребуется купить:

1. Необрезную доску шириной 250 мм (всего 0,8 м.куб. по 3600 руб.) – 2880 рублей.
2. Цементно-песчаный блок размером  40х20х20 (6 шт. по 60 руб.) – 360 рублей.
3. Блок оконный размером 600х600 мм (2 шт. по 585 руб.) – 1170 рублей.
4. Рубероид РПП-300 по 15 м.кв. в рулоне (2 рулона по 260 руб.) – 520 рублей.

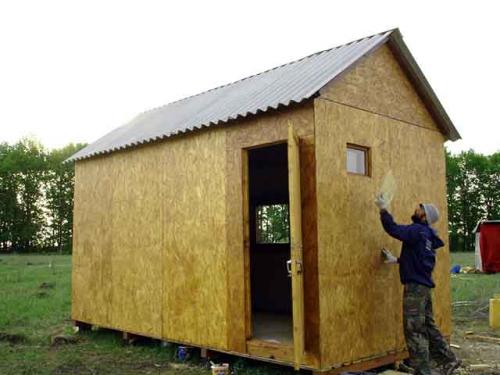

5. Ориентировано-стружечные плиты (OSB) размером 1,22х2,44 м толщиной 0,9 см (14 плит по 605 руб.) – 8470 рублей.
6. Филёнчатую дверь ДГ-7 производства г. Александров – 2050 рублей.
7. Обрезную доску 0,05х0,10х6 м (6 шт. по 200 руб.) – 1200 рублей.
8. Утеплитель марки «Хитрок», плита толщиной 5 см площадью 5,4 м.кв. (3 плиты по 480 руб.) – 1440 рублей.
9. Полиэтиленовую плёнку толщиной 0,1 мм и шириной 3 м (10 м по 30 руб. за метр) – 300 рублей.
10. Доставка материалов автомобилем газель – 3000 рублей.
11. Доски второго сорта для обрешётки – 450 рублей.
12. Профнастил С20 3х1,015х1,15 м (6 листов по 650 руб.) – 3900 рублей.
13. Утеплитель «Изобел» толщиной 5 см площадью 6 м.кв. (3 листа по 480 руб.) – 1440 рублей.
14. Оргалит 2,75х1,22 (6 листов по 200 руб.) – 1200 рублей.
15. Защитное покрытие для древесины «Снеж» 9 литров – 1880 рублей.

Чертеж бытовки металлической. Материал для изготовления дачной бытовки

Основные материалы, которые понадобятся для строительства:

1. Фундамент. Для столбчатого фундамента можно использовать блоки под бытовку (желательно ФБС), или кирпич. Не забудьте под столбы насыпать подушку (можно взять песок со щебнем). Второй вариант – свайный фундамент для бытовки (заглубленный можно делать без ростверка). Самый дорогой – ленточный фундамент. Чтобы снизить его стоимость, используют дешевую композитную арматуру.

2. Каркас. Можно купить готовый металлический каркас бытовки, сварить его из швеллера, уголка или профильной трубы (если есть сварочный аппарат) или сделать из бруса. На форумах часто пишут, что деревянный каркас недостаточно прочный. На самом деле он не подходит только для мобильной постройки, которую в дальнейшем планируется транспортировать. А для строительства стационарной дачной бытовки брусовый каркас ничем не уступает металлическому.

3. Утеплитель. Для теплоизоляции подойдет минеральная или базальтовая вата, пенопласт. Проще работать с большими листами утеплителя Izovol, RockWool, «ШЭС мастер», «Технониколь» и др.

4. Внутренняя обшивка. Для внутренней отделки используют сайдинг, вагонку, любые стеновые панели.

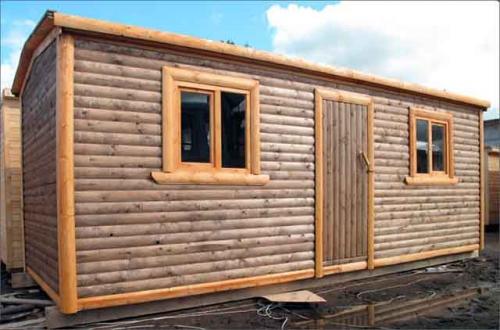

5. Внешняя отделка. Можно взять любой влагостойкий материал: сайдинг, профлист, вагонку. Придать домику благородный внешний вид поможет эстетичный блок-хаус.

6. Полы. Пол можно сделать из досок или OSB, а сверху положить линолеум.

7. Крыша. Маленький блок-контейнер с плоской крышей можно крыть оцинкованным листом или еврорубероидом. Если размеры бытовки позволяют использовать ее как домик, то лучше сделать односкатную или двускатную крышу и покрыть ее кровельным профнастилом, битумной черепицей.

8. Двери. Можно купить готовые или сделать на заказ. Входные двери обычно делают металлическими, для внутренних подойдут недорогие межкомнатные пластиковые.

9. Окна. Подойдут самые дешевые пластиковые окна с одинарным стеклопакетом.

10. Решетки. Даже если вы не собираетесь хранить в бытовке ничего ценного, лучше сразу поставить на окна железные решетки. Они защитят имущество от непрошеных гостей, которые зимой регулярно наносят визиты в неохраняемые поселки.
