Гидроизоляция мелкозаглубленного фундамента. Область применения МЗЛФ

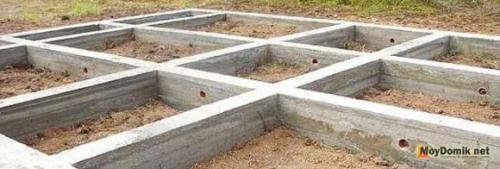

Мелкозаглубленные фундаменты используют для построек с низкой нагруженной массой. Как пример, можно привести дома на стальном или деревянном каркасе, а также здания, сложенные из легковесных элементов (пенобетон, ПКБ). Обычно этажность строений на МЗЛФ не превышает двух.

В определении МЗЛФ мелкозаглубленный — означает полностью находящийся в промерзаемом слое грунта, подземная часть бетонной ленты редко превышает 500–700 мм. Силы морозного пучения при таком расположении не создают касательных (разрывающих) нагрузок, но всё здание вместе с фундаментом динамически перемещается вслед за расширением почвы. По этой и другим причинам мелкозаглубленную ленту не рекомендуется устраивать на участках с общим уклоном рельефа более 2%. На более крутых уклонах мелкозаглубленный фундамент можно строить только после перепланирования грунта с образованием горизонтальной террасы.

Целесообразность применения МЗЛФ заключается в гораздо меньшем расходе материалов и простоте проектирования. Если для здания не планируется цокольный этаж, мелкозаглубленная лента сократит объём бетонной смеси и арматуры в 2–3 раза, при этом обеспечит эквивалентную несущую способность.

Стоит, однако, отметить, что на рыхлых торфяных, илистых грунтах и селевой супеси мелкозаглубленный фундамент основать не получится. Такие грунты имеют слишком низкую плотность и высокую пластичность, поэтому требуют устройства свайно-ростверковых оснований, опирающихся на более плотные слои почвы. Не следует устраивать МЗЛФ на грунтах с показателями пучения более 4% или если УГВ находится выше глубины залегания при том, что дренирование участка не планируется, чтобы после не пришлось разбираться с последствиями .

Мелкозаглубленный фундамент на сваях. Проблемы свайно-винтового фундамента

«Низкая» цена на свайно-винтовой фундамент многим застройщикам отбивает здравый смысл. Слово «низкая», не просто так взято в кавычки. Почему винтовые сваи — это, на самом деле, — недешевое удовольствие, мы расскажем чуть ниже. Сейчас о другом — о негативном опыте использования свайно-винтового фундамента.

Omissa

Участница FORUMHOUSE

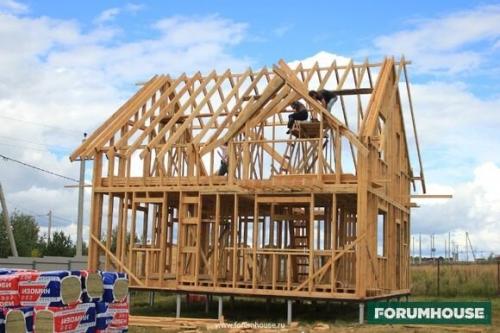

У меня каркасный дом высотой в 2 этажа. Размеры строения 8500х9000 мм. Под дом вкрутили 26 винтовых свай диаметром 108 мм. Сваи вкрутили машиной на глубину 1500-2000 мм. Стволы забетонировали, а оголовки просто надели на сваи без сварки. Участок с уклоном. Сваи подрезаны на высоту от 400 до 750 мм и обвязаны брусом 15х15 см. Так вот, когда кто-то ходит по второму этажу, ощущение, что дом, шатается. Как это исправить?

Пользователи портала дали Omissa советы:

Проверить, не разрыхлён ли грунт вокруг свай.
Приварить оголовки к сваям.

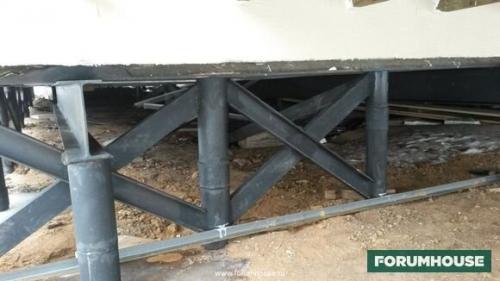

Усилить конструкцию диагональными «укосинами» из стального уголка с полкой 5 см.

Пользовательница последовала этим советам.

Omissa

Мы обварили сваи уголком и приварили все оголовки. По ощущениям, дом стоит значительно устойчивее, хотя, в углах, чувствуются некоторые вибрации.

Итак, проблема почти решена . Идём дальше.

Artriot

Пользователь FORUMHOUSE

Мне построили каркасный дом на винтовых сваях. Размер «коробки» 7000х9000 мм. Диаметр свай 89 мм. Длина всего 2000 мм. Высота свай над землёй не более 700 мм. Получается, что свая закручена на глубину не более 1300 мм. В первый же год сваи стало выпирать. Не сильно, но неприятно. Потом, когда на следующий год грянули морозы, сваи поперло так, что перестали открываться двери в тамбуре. На втором этаже от стен отошел потолок. Помялась металлочерепица. Поднявшиеся углы дома видно невооружённым взглядом. Сваи больше всего выперло по углам и по периметру дома. Летом сваи осели. Думаю, срезать сваи и залить мелкозаглубленную ленту.

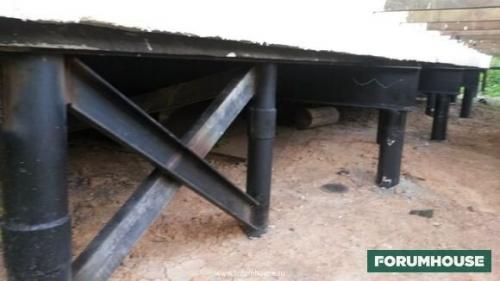

На фото ниже заметно, что у дома поднят угол.

Олег 52

Пользователь FORUMHOUSE

У меня двухэтажный каркасник размером 9х11 м на свайно-винтовом фундаменте. Дом жилой. Фасад отделан штукатуркой. Грунты просадочные, пучинистые. Через год часть свай просела от 2 до 5 см. Самое интересное, что фундамент закрутила фирма с именем. Предварительно сделал инженерно-геологические изыскания и дал их свайщикам, но, видно, всё без толку. Фундамент уже ремонтировали по гарантии. Сваи нарастили. Закрутили дополнительные сваи диаметром 133 мм. Подвели двутавровые балки, но гарантий, что просадок дальше не будет, нет. Продолжать «игру» со свайно-винтовым фундаментом не хочу. Надо как-то укрепить фундамент железобетонной лентой мелкого заложения. Как это сделать? Дом поднимать нельзя, т. к. дорогой мокрый фасад треснет.

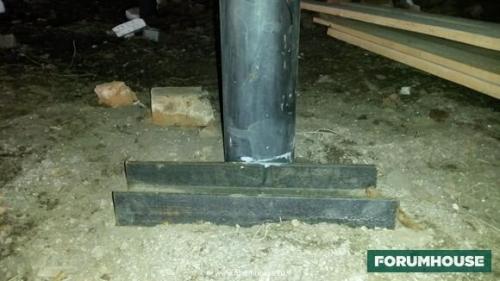

Обратите внимание на фото ниже. Вокруг сваи, из-за вырытого перед закручиванием сваи приямка, провалена почва . В этом месте постоянно собирается вода и, далее, как по направляющей, бежит по стволу сваи вниз, под землю, где замачивает грунт.

Олег 52

Свайщики, чуть отвернись, роют глубокий приямок. Почти везде, где я видел свайно-винтовой фундамент, земля вокруг свай провалена. Если сказать монтажникам, зачем так делают, то они отмахиваются. Мол: «Всегда так строим. До плотного грунта еще далеко (все сваи длиной 2.5 м. и более), а от боковых нагрузок укосины помогают».

Airstats

Пользователь FORUMHOUSE

У Олег 52 низкая несущая способность грунта под сваями. Кроме лопастей, их толком ничего не держит, грунт неплотный, боковое трение слабое. Вообще считается, что только с 4 метров заглубления сваи удерживаются в грунте боковым сдавливанием и трением. Лучше залить МЗЛФ и сделать утеплённую отмостку.

Topos предложил Олег 52 смонтировать дренаж и защитить периметр дома от осадков. Олег 52 решил воспользоваться советами участников портала и залить «ленту» под домом. Ведь для строительного рынка в РФ характерен лозунг: «Хочешь сделать как надо - сделай САМ!».

Виды мелкозаглубленных фундаментов. Особенности

Мелкозаглубленный ленточный фундамент представляет собой один из современных видов оснований, которые используются при строительстве как одноэтажных, так двухэтажных зданий, выполненных из пеноблока, керамзита и древесины. Согласно предписаниям СНиП такие фундаменты не рекомендуется воздвигать для строений высотой более 2 этажей, которые превышают площадь 100 м2.

Подобные конструкции считаются хорошим вариантом для построек на глине, но во время их проектирования нужно учитывать размеры сооружения. ГОСТ также допускает мелкозаглубленные ленточные фундаменты и для неустойчивого грунта. Благодаря своим конструктивным особенностям они могут двигаться вместе с почвой, защищая здание от возможной усадки и разрушений, в этом им уступает столбчатый фундамент.

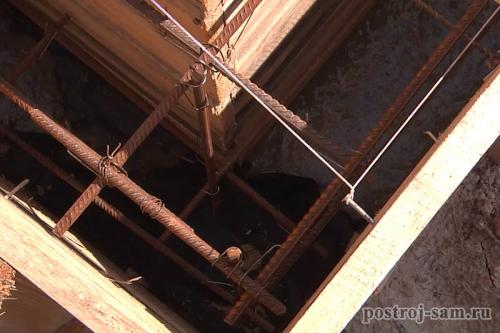

Чтобы основание получилось надежным и долговечным, его устанавливают на буронабивных сваях и укладывают монолитные железобетонные плиты, которые углубляют в почву на 40-60 см. Вначале участок тщательно выравнивают, затем по всему периметру выкладывают опалубку, дно засыпают песком и кладут арматуру. Для такого фундамента, как правило, делается монолитная плита толщиной от 15 до 35 см, ее размеры зависят от габаритов будущего строения.

Кроме этого, мелкозаглубленный ленточный фундамент имеет некоторые особенности, которые нужно учитывать при его строительстве:

основание зарывается не глубже 40 см, и его ширина делается на 10 см больше толщины стен;
на пучинистой почве следует обязательно создавать монолитные железобетонные конструкции, которые помогут уменьшить нагрузку сверху и уравновесить силы пучения снизу;
закладку стоит осуществлять на хорошо подготовленном и предварительно уплотненном грунте;
при высоком уровне грунтовых вод необходимо предусмотреть укладку качественной гидроизоляции и монтаж системы водоотвода;
мелкозаглубленный фундамент требует утепления сверху, так как слой теплоизоляции защитит основание от температурных перепадов и послужит отличным источником тепла.

Глубина мелкозаглубленного фундамента. Расчет глубины заложения ленточных мелкозаглубленных фундаментов

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залитья уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

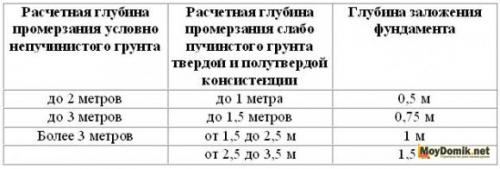

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Глубина промерзания грунта, м	Глубина заложения фундамента, м
Примечание: Для того, чтобы узнать, какая глубина промерзания грунта в Вашем регионе, посмотрите ниже на таблицу №2, где даны значения для некоторых городов, с учетом типа грунта. Кликните по таблице, чтобы увеличить.

Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента - не влияет.

Другими словами, если глубина промерзания в Вашем регионе, допустим –1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (). В этом случае она станет заглубленным фундаментом.

Гидроизоляция ленточного фундамента. Изоляция обмазочного типа

Для гидроизоляции фундамента ленточного типа и подвала в том числе в этом случае используются материалы на основе битума или битумная мастика

Для гидроизоляции фундамента ленточного типа и подвала в том числе в этом случае используются материалы на основе битума или битумная мастика. Согласно типу материалов становится ясно, что гидроизоляция ленточного фундамента в этом случае производится посредством намазывания мастики по всему периметру основания.

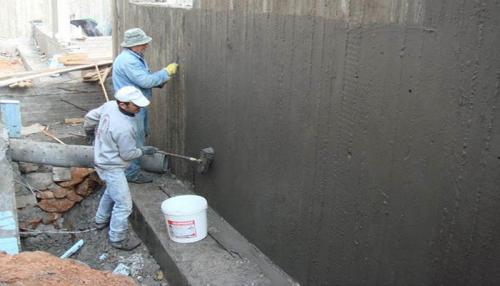

Для проведения работ с применением мастики необходимо выполнить ряд таких действий:

Освободить фундамент (стенки подвала) от мусора, пыли и грязи;
Грунтовкой глубокого проникновения обмазать поверхность наружных и внутренних стенок фундамента;
После высыхания грунтовки специальной кистью (макловицей) наносят мастику ровным непрерывным слоем таким образом, чтобы гидроизоляция не имела пропусков.

К преимуществам гидроизоляции обмазочным способом можно отнести:

Простоту выполнения работ;
Хорошую эластичность финишного покрытия;
Отличные гидроизоляционные свойства битума;
Высокая сцепляемость покрытия с бетоном.

Однако такая гидроизоляция отличается и минусами. Главным из них является невысокий срок службы материала. Так, слой битумной мастики остаётся эластичным и целым на протяжении всего 6 лет. Потом начинает трескаться, в результате чего грунтовые воды все же проникают к стенкам фундамента. Решить проблему можно путем приобретения обмазочных гидроизоляционных материалов с добавлением смягчающих полимеров.

Кроме того, целостность обмазочного слоя может пострадать во время проведения обратной засыпки фундамента. Мелкие камешки способны оцарапать покрытие и разгерметизировать его. Решают проблему путем укладки защитного слоя рубероида или геотекстиля поверх нанесенного слоя битума.

Нужна ли гидроизоляция фундамента. Нужна ли в целом гидроизоляция фундамента?

Ответ не столь очевиден, как может показаться на первый взгляд. Многое зависит от климатических особенностей, качественных показателей грунта и конструкции постройки. Очевидно, что в местах выпадения минимального количества осадков гидроизоляция попросту не нужна. Нет необходимости в ней и для жарких стран. Но на этом перечень условий, для которых данная мера неактуальна, заканчивается.

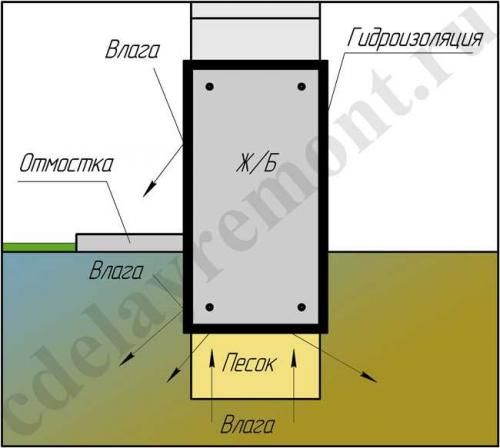

Понятно, что гидроизоляция основания служит для того, чтобы повысить надежность и долговечность фундамента, обеспечить его сохранность на протяжении максимального отрезка времени. В свою очередь, такая мера позволяет повысить качество эксплуатации постройки, в частности, избежать сюрпризов в виде потеков на цокольном этаже (в подвале), развития грибковых организмов и иже с ними связанного. И неважно, строите ли вы фундамент для бани , дома, забора или теплицы — в защите нуждаются любые несущие конструкции!

Как происходит разрушение монолитного фундамента под действием влаги? Все очень просто. Допустим, увлажняется только поверхность железобетонного основания. Пришла зима, температура упала ниже отметки 0 градусов по Цельсию и вся впитавшаяся в монолит влага выше уровня промерзания грунта замерзла. Замерзая, вода, как известно, расширяется, разрушая при этом структуру материала. Пришла весна, весь лед растаял, оставив после себя в бетоне поры и трещины. С каждым годом ситуация будет усугубляться, трещины будут разрастаться и вода рано или поздно доберется до арматурного каркаса. С этого момента скорость разрушения основания дома увеличится в разы! Вот и думайте теперь, нужна ли гидроизоляция фундамента или нет!

Проект мелкозаглубленного фундамента. Как сделать мелкозаглубленный ленточный фундамент своими руками. Строительство и расчет фундаментов мелкого заложения для дома

Ленточный фундамент наиболее распространенный тип основания для возведения дома. Поэтому с ним все понятно, а вот чем от него отличается мелкозаглубленный (МЗЛФ) - фундамент мелкого заложения, как рассчитать и как сделать?

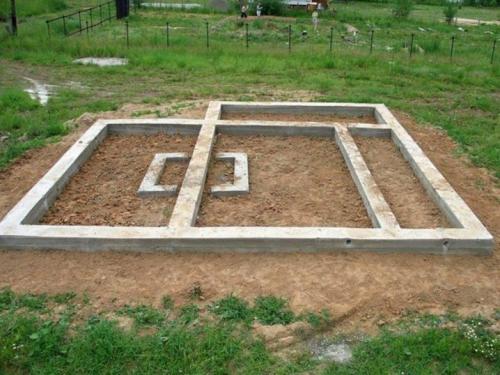

Мелкозаглубленный ленточный фундамент (мелкого заложения) МЗЛФ

Характеристики – конструктивный принцип действия

Мелкозаглубленный ленточный фундамент или просто МЗЛФ по способу укладки похож на своего собрата, однако имеет важные отличия:

глубина закладки фундамента до 700 мм;
располагается над зоной промерзания почвы;
предназначен для обустройства на вспученных (пучинистых) грунтах.

Главная особенность мелкозаглубленного ленточного фундамента заключается в том, что он дает возможность нивелировать морозное пучение грунта. Это связано с тем, что несмотря на общую жесткость конструкции МЗЛФ, вместе с весом всего строения, движется вверх-вниз в зависимости от времени года. Поскольку фундамент углублен не сильно, а смещается равномерно, то, следовательно, он не разрушается от таких колебаний.

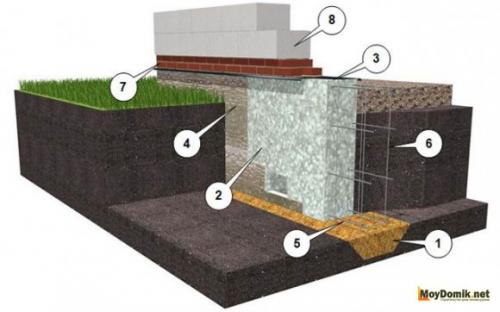

Схема устройства мелкозаглубленного ленточного фундамента

Мелкозаглубленный ленточный фундамент - схема

Песчано-гравийная подушка
Лента фундамента
Слой гидроизоляции
Вертикальная (или обмазочная) гидроизоляция
Арматура (диаметр 12)
Арматура (диаметр 8)
Цоколь
Стена

Где можно использовать - применение

Ленточный мелкозаглубленный фундамент подходит для строительства низкоэтажных жилых домов и других сооружений из тех материалов, которые не создадут значительного давления на подошву фундамента. К таким сооружениям и материалам относят:

бревенчатые срубы;
ячеистые бетоны – пенобетон, газосиликатные блоки;
облегченная кладка кирпича;
каркасно-щитовые постройки.

При обустройстве фундамента большей ширины на нем можно возводить тяжелые дома из бруса или бревна. Но в этом случае грунт будет промерзать на меньшую глубину и есть вероятность деформирования фундамента. Таким образом, если планируется постройка монументального здания – лучше обустроить ленточный монолитный фундамент.

При этом следует знать, что увеличение ширины ленты мелкозаглубленного фундаменты делает возможным строительство более тяжелых домов с мансардой. Большая ширина фундаментной ленты (соответственно, и цоколя) способствует снижению глубины промерзания грунта в пространстве под полом.

Что следует учесть при устройстве фундамента мелкого заглубления

Тип грунта

Устраиваются мелкозаглубленные фундаменты на пучинистых грунтах

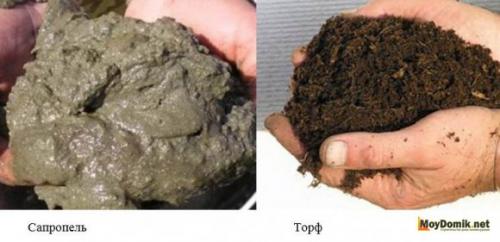

Запрещена заливка МЗЛФ на биогенных органических грунтах, например, торфяных, сапропельных (отложения пресноводных водоемов), а также на глине. На фото видно, что уже их внешний вид не сулит ничего хорошего.

Тип грунта

Уровень подземных вод

Чем ближе вода находится к поверхности земли, тем более неустойчивым будет МЗЛФ

Мелкозаглубленный ленточный фундамент - таблица уровень подземных вод

Нагрузка на фундамент
Перепад высоты

Если рельеф местности характеризуется значительным перепадом высоты (дом на склоне), то устройство мелкозаглубленного ленточного фундамента на нем достаточно проблематично. В таком случае обустраивается обычный ленточный фундамент или выравнивается значительная площадь под МЗЛФ. С точки зрения затрат времени и денежных средства – оба варианта равноценны.

Глубина заложения

Она представляет собой высоту от нижней точки фундамента, так называемой подошвы – до нулевой отметки (поверхности земли).

Климат (глубина промерзания почвы)

Достаточно распространено среди строителей закладка мелкозаглубленного ленточного фундамента на высоте, которая рассчитывается по формуле – глубина промерзания минус 20%. Так можно быть уверенным, что фундамент будет подниматься вместе со строением.

Минимальная глубина мелкозаглубленного ленточного фундамента регламентируется СНиП II-Б.1-62.

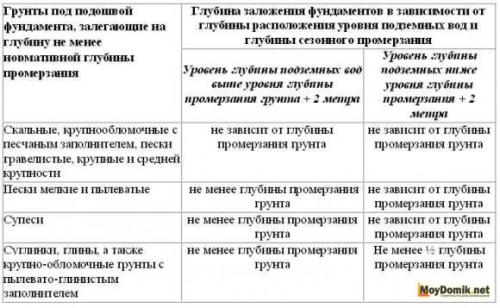

Глубина мелкозаглубленного ленточного фундамента СНиП - таблица

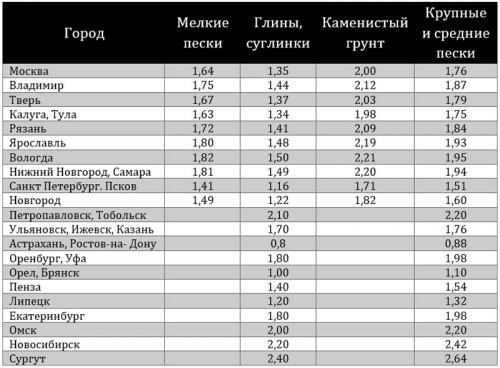

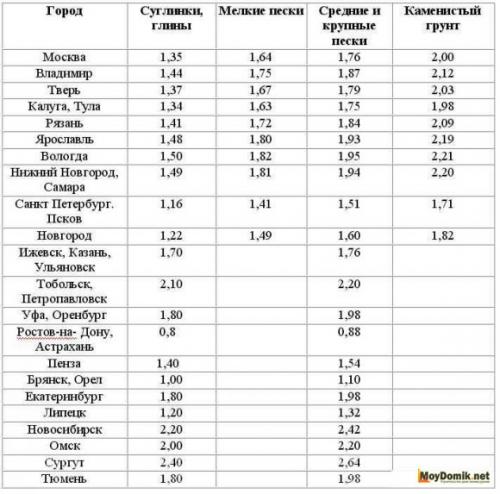

Глубина промерзания грунта для некоторых городов России приведена в таблице.

Глубина промерзания грунта для городов России - таблица

Также можно воспользоваться калькулятором расчета глубины промерзания грунта .

Как рассчитать нагрузку на ленточный мелкозаглубленный фундамент

Прежде всего, следует учесть:

конструктивные особенности строения;
высоту здания;
планируемое количество этажей;
материалов, из которого будут возводиться стены;
вес покрытий;

Совет.
В целом, всю нагрузку можно поделить на постоянную (рассчитывается до начала строительства) и переменную. Последняя зависит от количества жителей, веса мебели и т.п.
