Вентиляция для газового котла в частном доме. Устройство вентиляции в квартире

Вентиляция для газового котла в частном доме. Устройство вентиляции в квартире

В квартире для отопительных задач ставится котёл с изолированным отсеком сгорания и коаксиальным дымоотводом. Обычно аппарат монтируется на кухне, либо в прихожей.

Часто хозяева сталкиваются с такой дилеммой — нужен ли вентканал, если есть коаксиальный дымоход в помещении малой площадью? Как правило, дело касается дополнительного обустройства.

Специалисты рекомендуют устраивать приточную вентиляцию для газового котла в квартире. Способы для этого следующие:

• В раме окна ставится приточный клапан. Он действует автоматически или в ручном режиме. Но при отрицательных температурах замерзает.
• Размещается аналогичный прибор в стене.
• На филенку двери из пластика ставится электрическое устройство для прогрева и фильтрации воздуха.

Дымоходная технология, устраивающаяся внутри помещения, подходит для напольных и настенных аппаратов. И вытяжка для газового котла в квартире находится не снаружи и не нуждается в мощном утеплении. Но хозяева должны гарантировать пожарную безопасность и основательно герметизировать все соединения.

Процесс сборки системы таков:

• Вывод отрезка трубы в проём в стене на дистанции минимум 25 см, если она не покрыта специальными материалами. В обратном случае расстояние сокращается до 5-10 см.
• Создаётся вертикальный сектор. Здесь используется поворотное колено. Для уплотнения стыков применяется огнестойкий состав. Также они укрепляются хомутами, имеющими резьбовую стяжку.
• Каждые 1-2 м конструкцию фиксируется настенными кронштейнами.
• Обработка конструкции средством против коррозии, и её утепление минватой.

Также соблюдаются такие нюансы:

• Поверхности, находящиеся рядом с трубой, покрываются огнеустойчивыми материалами.
• Не допускаются стыки между трубами в самих перекрытиях.
• Для отверстий грамотно подбираются параметры по диаметру труб, слою утеплителя и термоизоляции.

Источник: https://interer-stil.ru-land.com/novosti/ventilyaciya-dlya-gazovogo-kotla-v-chastnom-dome-raschyot-sistemy-ventilyacii

Вентиляция для газового котла своими руками. Требования

Если сила газового аппарата превосходит 30 кВт, для его монтажа применяется обособленное строение или помещение.

Модели с мощью более 150 кВт размещаются в котельных.

Версии до 30 кВт ставятся на кухнях, в коридорах и комнатах.

Критерии вентиляции в котельной с газовым котлом для частного дома систематизированы в данной таблице:

Величины Минимальный параметр Обязательные условия Площадь 15 кв.м. Мощный фундамент.

Бетонированный пол.

Наличие водопровода, канализации, отопительной трубы, естественного освещения.

Утёплённые стены.

Форточка.

Огнеупорные материалы стен и двери.

Обособленные каналы для устранения газов и попадания воздуха

Высота потолков 220 см Окно 3 куб. см на 1 куб.м Примерная высота зазора под дверью 2,5 см Диаметр дырочек (4-5 штук) в двери 2 см Вентиляционное окошко1/30 от совокупной площади Дистанция от стены до газовой техники 10 см

Это основные требования по СНиП по вытяжке для газового котла в частном доме. Также следует учитывать и разрешённые зоны для сотворения котельных:

• пристроенные сооружения,
• отдельные боксы,
• чердаки,
• цоколи,
• подвалы.

Последние два пункта позволены для аппаратов на сжиженном горючем.

Требования к вытяжке для настенного газового котла в частном доме более лояльные. Ведь мощность таких аппаратов не более 30 кВт. Их можно монтировать на кухнях и в ванных.

Сами требования таковы:

Дистанции:Необходимый минимум (см)Условия Труба в горизонтальном исполнении – потолок. 20 Все поверхности помещения создаются из невоспламеняющихся материалов.

Выходной сектор трубы отделывается огнестойкой изоляцией.

Требования к вентиляции кухни с газовой плитой и котлом. Современная вентиляция кухни – правила устройства и монтажа системы

Рассмотрим, как сделать вентиляцию на кухне надежной и работоспособной. Для эффективной работы канал воздухообмена должен выводиться на крышу выше отметки конька. Части воздуховода проложенные вне помещений и в неотапливаемых зонах дома должны покрываться теплоизоляцией.

Для кухни с газовой плитой с четырьмя конфорками требуется сечение вытяжного воздухопровода минимум 0,02 кв. м. Такую площадь имеет квадратный воздуховод 0,14х0,14 м или круглый диаметром 0,16 м. Для лучшей тяги требуется высота канала не меньше пяти метров. Вход в канал стоит располагать на потолке либо на стене, ниже уровня потолка на 0,15…0,3 м.

Правильная установка вентиляции на кухне осуществляется по следующим правилам. Для вентилятора с обратным клапаном выполняется отверстие наружу. При установке вентилятора на решетку канала вытяжки не стоит использовать модели с обратным клапаном, чтобы не отсекать естественный воздухообмен. Желательно использовать специальные кухонные влаго- и жиростойкие модели вентиляторов.

Осуществляя монтаж вентиляции на кухне, вытяжку размещают на уровне 0,5…0,7 м над электроплитой и 0,6…0,8 м выше газовой горелки. Лучше использовать вытяжки проточного типа. Рециркуляционные вытяжки не гарантируют полной очистки воздуха, не защищают от угарного газа, требуют частой замены фильтров. Отвод воздуха можно производить горизонтально в наружную стену с использованием обратного клапана. Однако при этом возможно загрязнение наружной стены.

Можно использовать специальные вентиляционные каналы, созданные только для вытяжки, которые выводятся вертикально над коньком крыши. Крепление воздуховодов к потолку производится с метровым шагом при помощи хомутов и шпилек. Для фиксации вертикальных воздуховодов применяются хомуты и кронштейны. При выборе вентиляторов и вытяжек паспортный уровень шума должен быть ниже пятидесяти децибел. Следует строго соблюдать изложенные в паспорте устройства требования и рекомендации.

Не следует подключать вытяжку к каналу штатной естественной вентиляции, перекрывая его. Учитывая повышенную температуру отбираемого от плиты воздуха, для воздухопроводов следует использовать нержавейку либо оцинкованную сталь.

При соблюдении приведенных правил будет выполнена вентиляция на кухне своими руками, которая обеспечит эффективность и комфорт.

Источник: https://dom-na-vodah.ru/novosti/organizaciya-sistem-ventilyacii-kuhni-v-novoy-kvartire-tonkosti-raboty-kuhonnoy-ventilyacii

Требования к вентиляции для настенного газового котла. Требования к притоку воздуха в топочную

На основании СП 41-104-2000 (пункт 13.4) приток воздуха в котельную с газовым котлом должен быть трехкратным. Т.е. воздух в помещении за 1 час должен смениться 3 раза.

В противном случае вытяжка будет обеспечивать только работу котла, но продукты горения начнут скапливаться в помещении: в воздухе, на стенах, на потолке и т.д. Также трехкратный приток воздуха необходим для аварийного удаления газа (в случае его утечки) и продуктов горения при их попадании в жилое помещение.

Проверку трехкратного воздухообмена и соответствия сечения вентиляционной трубы расчетной площади воздуховодов общепринятым нормам осуществляют специалисты по вентиляционным установкам. Для этого учитывается расход и скорость движения воздуха, замеренные с помощью анемометра.

Каждый домовладелец может купить анемометр и заранее произвести замеры скорости воздуха в трубе до прихода инспектора газовой службы. Анемометры продаются даже на Алиэкспресс

Но сейчас также введен СП 281. На основании его пункта 14.3 для аппаратуры с мощностью от 50 кВт допустим однократный приток воздуха в помещение топочной в частных домах. Аналогичные требования введены для более мощного оборудования (от 360 кВт).

Они регламентируются п. 17.11 СП 89. В этом документе говорится о том, что приток воздуха должен быть не меньше однократного в час, хотя точный расчетный воздухообмен определяется на основании реальных замеров. Перед установкой вентиляции в котельной с газовым котлом рекомендуется уточнить требования к кратности притока воздуха у газовой службы конкретного региона.

Вентиляция для настенного газового котла. Вентиляции для газового котла в частном доме — инструкция монтажа

Ежедневно получаю от владельцев загородной недвижимости вопросы на тему, какая нужна вентиляция для газового котла в частном доме, чтобы избежать конфликта с представителями инстанций.

Теме обустройства воздухообмена в техническом помещении я решил посвятить отдельную статью, где расскажу о видах, назначении, нормах и требованиях инженерной системы . Дам разъяснения, какие бывают вытяжки для газового котла, как делать расчеты сечения каналов .

В конце статьи пошагово рассмотрим монтаж вентиляции и пусконаладочные работы.

Назначение вентиляции в котельной, нормы и требования

В камере газового котла топливо сгорает при наличии кислорода, а вентиляция обеспечивает его приток с улицы. Отсутствие воздухообмена сказывается на ухудшении горения. Количество кислорода в закрытой котельной быстро уменьшается.

С наступлением дефицита кислорода, газ в топке не полностью сгорает, оседает сажей на стенках дымохода. Ухудшается работа котла, снижается КПД системы отопления.

Отсутствие вентиляции опасно для хозяев частного дома. В котельной становится душно от угара, что способствует отравлению людей. Накопления сажи в дымоходе могут воспламеняться, что приводит к пожару.

На соединениях газопровода часто возникают утечки газа. Если через вентиляцию они не отводятся на улицу, при достижении концентрации 5-15% от объема воздуха образуется взрывоопасная смесь.

Отсутствие вентиляции вызывает удушье от газа и копоти

На вентиляцию, отопление и кондиционирование распространяется СНиП 41-01-2003 и СП 60.13330.2020 . Согласно законодательной документации, газовое оборудование мощностью больше 30 кВт необходимо устанавливать в отдельно обустроенной котельной частного дома.

Спонтанно выбранная любая комната не подойдет. Объем котельной для котла мощностью до 60 кВт должен составлять 13,5 м³. Если мощность отопительного прибора больше 60 кВт, рекомендован объем помещения больше 15 м³.

до 30 кВт разрешено ставить на кухне, но комната должна соответствовать требованиям:

• минимальная площадь – 15 м²;
• соотношение общей площади остекления кухни к стенам – 3 см²/1 м³помещения;
• минимальная высота потолка – 2,2 м;
• наличие фрамуг и форточек на окнах;
• выдержка отступа котла от стены минимум 10 см;
• отделка стен кухни стойкими к возгоранию материалами;
• наличие вытяжки и притока воздуха.

Отдельно предъявляются требования к вентиляции в котельной. За 1 час система должна обеспечить трехкратный естественный воздухообмен.

В СНиП прописаны требования к обустройству вентиляции для отдельной котельной частного дома.

Необходимо:

• установить отдельные от общей системы вентканалы для газового котла, по котором будет поступать и отводиться воздух;
• обеспечить плотность соединений воздуховодов термостойким герметиком;
• врезать проходные гильзы в стены для подвода с улицы труб газопровода к котлу;
• к одному дымоходу подключать не больше двух котлов;
• обеспечить расстояние не меньше 300 мм между окончанием дымохода на улице и плоскостью наружной стены.

Приток воздуха рекомендуется обустроить с улицы. Если планировка котельной не позволяет этого сделать, допускается создание поступления свежих потоков из соседних комнат через щель под дверью.

Однако гостиную запрещено использовать как смежное помещение для получения притока.

Виды вентиляции

Первый вариант наиболее распространен в частном секторе. Естественная вентиляция разрешена для котлов мощностью до 30 кВт.

В инженерной сети воздухообмен выполняется за счет разности температур и давления. Воздушные массы произвольно циркулируют между улицей и помещением через воздуховоды.

С учетом правил и норм, рассмотрим варианты обустройства шахт для отведения продуктов сгорания и отработанного воздуха:

Внутренние стенки канала шершавые, быстро накапливают наросты пыли и сажи. Кирпич с раствором постепенно разрушается конденсатом. Образуются обвалы, закрывающие канал.

Требования газовиков к вентиляции на кухне. Основные требования к вытяжкам над газовыми плитами в многоквартирных домах

Хотим обратить ваше внимание, что новые поправки касаются только оборудования с принудительной циркуляцией воздуха, установленным над газовой плитой и систем отвода газов из газовых котлов. Если в вашей кухне над плитой установлен вытяжной зонт без принудительной циркуляции, то такая естественная вытяжка не запрещается и может быть подключена к общедомовому каналу вентиляции.

Популярная букмекерка запустила мобильное приложение для Андроид, скачать 1xBet можно по ссылке абсолютно бесплатно и без регистрации.

Общие требования к кухонной вытяжке над газовой плитой следующие:

• Отводной канал вытяжного оборудования не должен полностью перекрывать канал общедомовой вентиляции. То есть необходима установка комбинированной решетки, которая обеспечит работу вентиляции помещения при неработающей вытяжке как показано на рисунке ниже.
• Мощность вытяжки не должна превышать проектную мощность вентиляционного канала. В этом случае, работа слишком мощной вытяжки создаст в общем канале эффект опрокидывания тяги, о котором мы расскажем ниже.
• Не допускается переделка вентканала без предварительного согласования в установленной форме с органами контроля. То есть вы не можете произвольно расширять вентиляционное отверстие или переносить его в другое место без согласования.

Важно! В постановлении комитета РФ по строительству и ЖК комплексу № 170, в пункте 5.7.8 указывается, что допустима установка вытяжек с принудительной вентиляцией и отводом в общедомовую систему вентиляции только для квартир на верхних этажах, однако требования по мощности вытяжки сохраняются.

В современных новостройках уже на уровне проекта предусматривается несколько основных вентиляционных каналов с разными разгонными шахтами. Один канал служит исключительно для общей вентиляции помещения с естественным током воздуха, второй для подключения вытяжки и оборудован специальным вытяжным оборудованием на крыше дома. Однако в старых домах есть только один общий канал с диаметром вытяжной разгонной шахты 22-24 см. и не имеет принудительной вытяжки, а работает исключительно на естественной циркуляции.

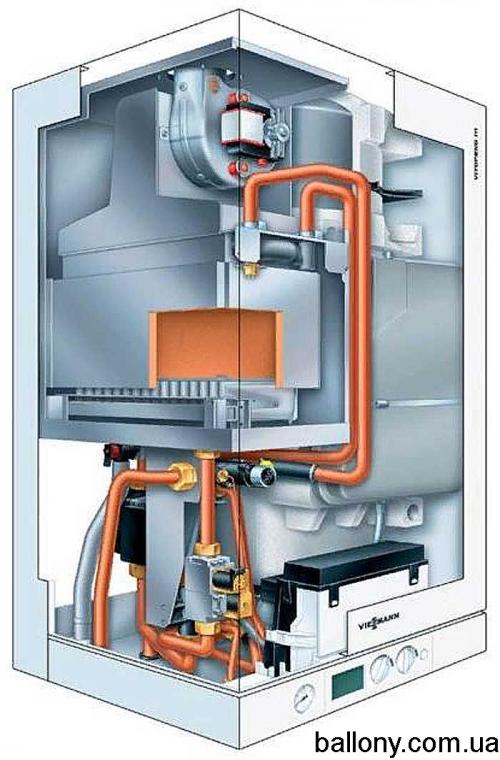

Вентиляция для газового котла с закрытой камерой сгорания. Критерии и нормативы

Существуют свои нормы вентиляции для газового котла и помещения с ним. Имеет значение тип отсек сгорания аппарата – закрытый или открытый.

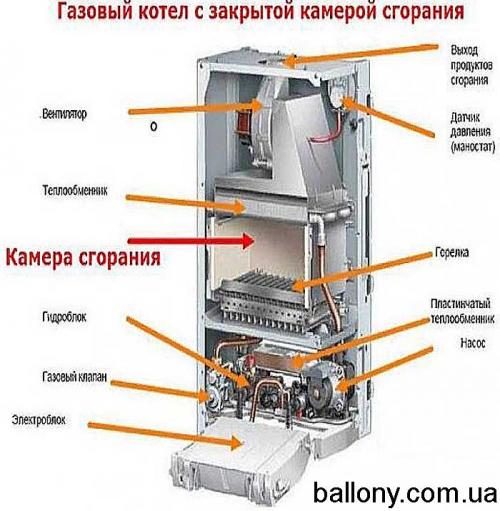

Котлы с закрытой камерой сгорания должны оснащаться коаксиальным каналом. По нему синхронно идут два процесса: в горелку проникает воздух с улицы, и устраняются результаты горения.

Вентиляция в помещении с газовым котлом монтируется с учётом таких критериев:

1. Максимальное число единиц газовой техники для подключения к дымоходу – 2. При этом не имеет значения их удалённость и позиция.
2. Продукты горения проникают в дымоходы на дистанции минимум 50 см на различные уровни. При подаче только с одного уровня в дымоотвод ставится рассечка, имеющая высоту от 50 см.
3. Абсолютная герметичность все вентиляционной системы. Должна исключаться даже минимальная утечка горючего и копоти.
4. Швы на участках соединений дымоотводов покрываются термостойким герметиком.
5. Все элементы системы оснащаются термоизоляцией. Это ключевая мера против возгорания.
6. Вентиляция оборудуется та, чтобы образовывался отток в трёхкратном воздухообмене, шла подача с одним оттоком, и добавлялся воздушный объём для горения.

Для аппаратов с открытой камерой сгорания основные критерии отражены в СниП 2.04. 05-91. Если их мощность не превосходит 30 кВт, их можно монтировать на кухне, только там должна отсутствовать плита.

А модели с закрытым отсеком в этих помещениях использовать позволяется.

Если мощность аппарата свыше 30 кВт, для него создаётся отдельная пристройка – котельная. К ней предъявляются следующие требования:

1. Наличие двух вариантов воздухообмена: принудительного и естественного.
2. Площадь – минимум 15 кв.м.
3. Наименьшая высота потолков – 2,4 м. По нормам это показатель 6 м. но если он меньше, применяется поправочное значение 0,25 на каждый метр вниз.
4. На 1 куб.м окна по площади достигают 300 кв.см.
5. Наличие отдельного входа. В пристройке можно устроить дверь, ведущую в жилой сектор.
6. Участок монтажа оборудования покрывается негорючими материалами, например листами из металла или асбокартона.
7. Если монтируется техника с открытой горелкой, минимальная длина дымоотвода составляет 4 м, количество поворотов в углах – не более 3. Это важно условие для образования тяги.

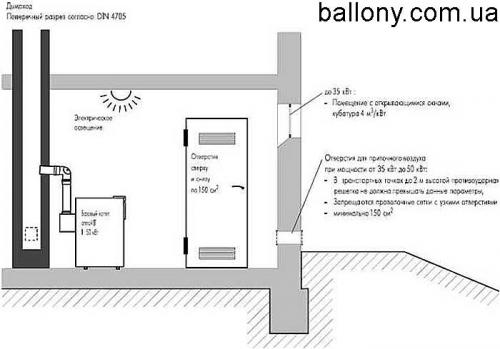

Схематически вентиляцию в котельной отображают так:

Канала для воздушной циркуляции нужно создавать ещё на стадии строительства. Их минимальный диаметр – 20 см. После финальных расчётов можно монтировать вентиляторы и небольшие решётки с переходными гильзами.

Вентиляция для газа в частном доме. Вентиляция котельной в частном доме нормы

В собственном жилище хозяин имеет право по своему усмотрению планировать жилые комнаты, кухни и санузлы и прочие хозбытовые помещения.

Однако это право не распространяется на обустройство котельной – непременного атрибута практически каждого приватного владения.

Все, что касается ее обустройства, строго регламентировано действующими в стране нормами – строительными, санитарными и пр.

Требования к котельной в частном доме по СНИП необходимо строго выполнять. И дело здесь не в боязни «рассердить контролеров»: речь идет об элементарной безопасности проживания домочадцев. Итак, у вас котельная в частном доме: какие требования предъявляются владельцу помещения, рассмотрим ниже.

Нормы СНиП в случае отдельной топочной

Для установки газового котла мощностью до 30 кВт отдельного помещения не требуется: он может быть смонтирован прямо на кухне. Если же главная характеристика котла превышает 30 кВт, то его придется помещать в отдельное здание – топочную.

В строительных нормах содержится ряд требований к такого рода помещениям (в дополнение к общим правилам строительства котельных):

• Фундамент топочной должен быть изолирован от фундамента основного здания.
• Ограждающие конструкции (стены, крыша) возводятся из огнестойких материалов.
• Бетонный раствор, используемый при возведении топочной, должен содержать песок.
• Котел устанавливается на отдельный фундамент, возвышающийся над уровнем чистого пола на 200 мм (не более);

В топочной в обязательном порядке обустраивается канализационная система: при возникновении аварийной ситуации в нее выпускается теплоноситель из отопительной системы.

Проект котельной

Проектирование котельной для частного дома является важнейшим этапом ее строительства. Самостоятельно выполнить его нельзя – проектом должны заниматься опытные проектировщики, имеющие на этот вид деятельности все необходимые разрешения.

В ходе проектирования производится теплотехнический расчет здания и подбор необходимого оборудования, выполняются рабочие чертежи. Все технические решения описываются в пояснительной записке. Именно такой комплект документов предоставляется впоследствии на согласование в соответствующие органы.

Газовая котельная в подвале

На стадии проектирования выбирается и вид котельной. Основные критерии выбора следующие:

1. Тип энергоносителя: выбирается сообразно условиям места строительства. Где-то дешевле использовать газ, а где-то приходится довольствоваться дровами.
2. Режим отопления: если, например, дом используется для эпизодического проживания, проектировщики могут предусмотреть программное управление системой отопления. В этом случае температурным режимом можно будет управлять на усмотрение хозяина: в его отсутствие будет достаточно поддерживать температуру +10 градусов, а к его приезду дом разогреется до комфортных +20 градусов.
3. Место размещения котельной: при новом строительстве целесообразно предусмотреть в проекте отдельное помещение-топочную. В уже построенном доме не всегда можно найти для установки котельного оборудования подходящего места, поэтому приходится строить дополнительное здание или пристройку.

После тщательной проработки вышеперечисленных вопросов можно приступать к проектированию.
