Обычный столбчатый фундамент представляет собой конструкцию в виде отдельных столбов, чаще прямоугольной формы, которые устанавливаются под такими несущими элементами здания, как колонны или стойки. Традиционный ленточный фундамент устраивается в виде протяженной ленты, на которую  опираются несущие стены. Если совместить эти два типа фундаментов, то получится конструкция, похожая на свайный фундамент с ростверком, объединяющим сваи. Однако столбчато-ленточный фундамент имеет принципиальные отличия от свайного, которые заключаются в следующем:

• Cвайные фундаменты используются преимущественно в грунтовых условиях со слабыми грунтами, имеющими невысокую несущую способность. Функция сваи заключается в том, что она должна пройти сквозь слой слабого грунта и найти опору в слое с высокой несущей способностью. Чтобы найти этот слой делают геологическое исследование. Поэтому длина свай может достигать 10-ти и более метров. Столбчато-ленточные фундаменты применяются в грунтовых условиях с нормальной несущей способностью основания, при этом заглубление столбов в грунт должно составлять величину, которая всего лишь на 200—250 мм превышает глубину сезонного промерзания грунта, то есть в пределах 1,5 – 2,0 метров.
• Сваи передают нагрузку от здания через нижнюю и боковую поверхность. В отличие от свай, столбы в столбчато-ленточном фундаменте передают нагрузку только через подошву.
• Поперечное сечение свай в большинстве случаев гораздо меньше, чем поперечное сечение подошвы столбов.
• Свайные фундаменты могут применяться практически для любых зданий и сооружений, ленточно-столбчатые фундаменты используются преимущественно для легких строений – одно и двухэтажных жилых домов – каркасных и каркасно-щитовых, деревянных из бруса или бревна, из СИП-панелей, для домов из газобетона, газобетонных и пенобетонных блоков, бань, гаражей, заборов  и т.п.

Столбчатый фундамент из блоков. Виды столбчатого фундамента

Схема поддтипов столбчатого фундамента.

Столбчатый фундамент, сделанный из блоков, – наиболее распространенный тип фундамента, применяющийся для малоэтажного строительства. Его используют при строительстве хозяйственных построек, бани, гаража, флигеля, теплиц, эстакад, цехов, навесов и различных ограждений.

При расчете глубины фундамента необходимо учитывать тип и качество почвы, уровень ее возможного промерзания, а также уровень расположения подземных вод. Исходя из этого критерия столбчатые фундаменты бывают:

• заглубленными – закладываются на 0,5-1 м ниже уровня промерзания почвы и используются на глинистых участках;
• мелкозаглубленными – глубина опускания опор должна быть в пределах 0,4-0,7 м, используются на песчаных и скалистых участках.

Технология устройства фундамента из блоков предполагает использование одного из двух видов:

• подушечного;
• стенового.

Основание из подушечных блоков напоминает трапецию. Такой фундамент характеризуется увеличением опорной площади. Наиболее часто используется для устройства идеально ровного первого ряда подошвы. Именно таким образом достигается максимальная устойчивость всего строящегося над ним дома.

Стеновые конструкции схожи с четырехугольником. Иногда по их бокам проделываются вырезы, которые служат для максимальной стыковки. Используются блоки для устройства как подземной, так и наземной части фундамента.

Существует еще одна классификация бетонных блоков. В зависимости от наличия технологических отверстий они подразделяются на три основных группы:

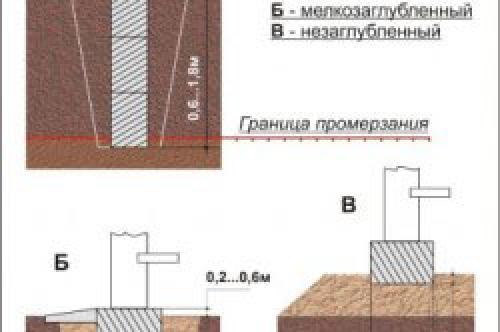

Схема фундаментов по заглублению.

1. ФБС – цельные конструкции без отверстий.
2. ФБВ – цельные изделия с прорезями для прокладки коммуникаций.
3. ФБП – пустотелые блоки П-образной формы.

Выбор блоков для устройства фундамента дома осуществляется исходя из размеров изделий. Вес самых крупных конструкций может достигать до 1,4 т. В связи с привлечением техники происходит удорожание строительства дома.

По этой причине наилучшим вариантом станет использование небольших блоков. В частности, подойдут конструкции размером 0,2×0,2×0,4 м. Их можно укладывать вручную. Причем есть и облегченные изделия, которые являются оптимальными для небольших построек (например, блоки из керамзитобетона).

Технология изготовления фундамента из блоков предусматривает наличие следующих материалов и инструментов:

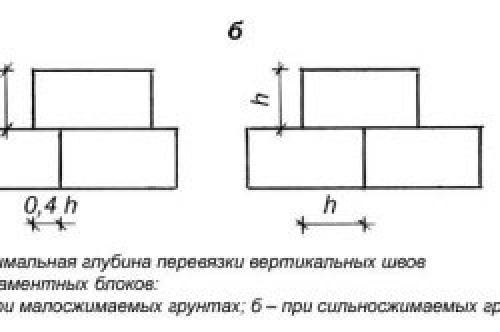

Схема перевязки фундаментных блоков.

• подъемного крана;
• бетономешалки;
• блоков;
• песка;
• цемента;
• воды;
• 2-3 ведер;
• кельмы;
• рубероида;
• бруса.

Источник: https://bani-iz-brusa.postroivsesam.info/novosti/stolbchatyy-fundament-svoimi-rukami-sistema-stolbov

Мелкозаглубленный столбчатый фундамент. Что это за конструкция?

Мелкозаглубленный столбчатый фундамент — это конструкция несущего строительного основания, состоящая из опорных столбов округлой или прямоугольной формы.

Устанавливаются они в углах здания, в местах где сосредоточены наибольшие нагрузки:

• на пересечениях перегородок,
• под колоннами,
• под каминами.

В целях равномерного распределения нагрузки от строения на опоры, сверху на фундамент устанавливают ростверк. Столбы погружают в грунт на глубину до 40 см.

Для каких сооружений используется?

Такие основания широко применяются для сооружений, который не сильно нагружают грунт , весом не более 1 т/м3, не имеющие подвалов:

• каркасные домики,
• деревянные бани,
• времянки;
• беседки;
• садовые домики,
• хозпостройки.

Благодаря конструктивным особенностям, столбчатый фундамент с небольшим заглублением выбирают для строений из дерева.

Для какого типа грунта подходит?

Для лёгких конструкций есть смысл размещать мелкозаглубленный столбчатый фундамент на почвах со слабой пучинистостью. На скальной или крупнообломочной почве он выдержит и постройки посолиднее из брёвен и бруса.

Чтобы правильно соорудить конструкцию для пучинистых почв, делают специальные инженерные расчёты и под опорами сооружают армированную подушку.

На слишком рыхлых почвах, заболоченных местностях такой вид фундамента не эффективен. Нельзя использовать на грунтах, предрасположенных к горизонтальным сдвигам. Это приведёт к опрокидыванию строения.

Использование дорогостоящего и трудозатратного железобетонного ростверка сведёт экономический эффект к нулю.

Материалы

Традиционно мелкозаглубленное столбчатое основание делается из армированного бетона . Может быть выполнено из брёвен, блоков, кирпича, камня.

Из бревен

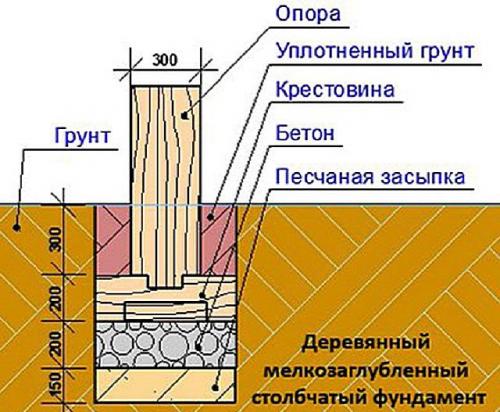

Под хозпостройки часто делают деревянные опоры из бруса, бревна диаметром 15-20 см. У них ограниченный срок эксплуатации около 10 лет и невысокая несущая способность.

Основное требование к такому материалу — его обязательная обработка антисептиком и нанесение сверху гудрона или другого гидроизолятора.

Из кирпича и бетонных блоков

Для каркасных строений часто используют кирпичные столбы. Это должен быть полнотелый керамический и силикатный кирпич, который не сильно впитывает воду.

В противном случае он быстро разрушится. Бетонные блоки должны быть хорошего качества, достаточной плотности .

Под кирпичные или блочные опоры устраивают подушку из щебня, пролитую цементным молочком. После установки столбов необходимо подождать, пока кладочный раствор наберёт прочность. Обычно это происходит в течение 12-20 дней.

Железобетонный монолит

Монолитные армированные железобетонные опоры обладают хорошей несущей способностью и надёжностью. Устанавливаются в ямы с щебневой подушкой и армирующим каркасом.

Опалубку делают из:

• обрезной доски,
• фанеры,
• листов железа.

Трубы

Трубы из асбеста, железа и пластика применяют в сочетании с армирующим каркасом как несъёмную опалубку для столбов из бетона.

Диаметры зависят от назначения:

• 100 мм хватит для террас, навесов и беседок;
• 250-300 мм выбирают для бревенчатых построек.

Для установки таких труб подготавливают скважины соответствующих габаритов.

Столбчатый фундамент из труб. Столбчатое основание — плюсы и минусы

Для того, чтобы определиться, подойдет ли столбчатое основание для дома, необходимо изучить его особенности. Основными преимуществами такого типа фундамента являются:

• Низкая стоимость.
• Простота его устройства.
• Устойчивость к промерзанию почвы в холодное время года.
• Низкая вероятность затопления дома за счет возвышения его основания.
• Короткие сроки проведения работ.
• Простота подвода коммуникаций.

Сделать столбчатый фундамент можно в сжатые сроки без применения специальной техники. За счет небольшого количества материалов его стоимость значительно уменьшается. Трубчатый фундамент менее подвержен промерзанию почвы. Если правильно выполнить расчеты и заложить трубы ниже промерзания земли, то такая конструкция будет максимально устойчивой. Несмотря на такие преимущества, следует учесть недостатки этого типа опоры:

• Невозможность устройства подвала.
• Низкая прочность.
• Невозможность установки на подвижных грунтах.

Столбчатый фундамент подходит для возведения легких построек: одноэтажных дачных домиков, беседок, теплиц.

Если же проектируется многоэтажное строение, то от такого типа основания следует отказаться. Масса столбчатого фундамента недостаточная для того, чтобы удерживать тяжелую конструкцию.

Необходимо учесть, что столбчатый фундамент нельзя устанавливать на болотистых или пучинистых грунтах. Со временем столбики выдавливаются из земли.

Чтобы разобраться, как правильно сделать столбчатое основание для дома из металлических труб, необходимо более детально ознакомиться с его устройством.

Столбчатый фундамент из металлических труб является отличным вариантом для легкой конструкции, например, деревянного дома. Его основой являются металлические трубы, которые легко забивать в заранее пробуренные скважины. Нередко выбор жителей дачных участков останавливается именно на таком фундаменте.

Из чего сделать столбчатый фундамент. Разновидности и назначение столбчатых фундаментов

Столбчатый фундамент чаще всего устраивают под различные деревянные постройки — это может быть дачный домик , каркасный коттедж, беседка, баня, а также хозяйственные постройки, такие, к примеру, как сарай или курятник.

Не особо рекомендовано поднимать на столбчатом фундаменте кирпичные или каменные постройки, так как если они будут слишком тяжелые , то опоры могут давать просадку, что приведет к деформации стен, а в дальнейшем — и к их разрушению. Впрочем, есть особые технологии, которые используются в промышленном и жилом строительстве, чаще всего – в регионах с вечной мерзлотой. Но  именно в этих случаях требуются особые подходы и специализированная техника – в рамках данной статьи рассматриваться такие способы не будут.

Существует несколько видов опорно-столбчатых фундаментов. Их объединяет именно конструкция устройства, а различными делает применяемый для сооружения материал.

• Монолитную железобетонную конструкцию можно назвать самой прочной и надежной для постройки жилых домов из всех существующих столбчатых фундаментов.

Монолитный железобетонный столбик

Этот вариант имеет наиболее высокую прочность на сжатие и на растяжение (безусловно, при правильном армировании), что очень важно при возведении строения на нестабильных, подвижных грунтах.

На монолитном фундаменте допустимо возведение не только одноэтажных, но и двухэтажных деревянных домов.

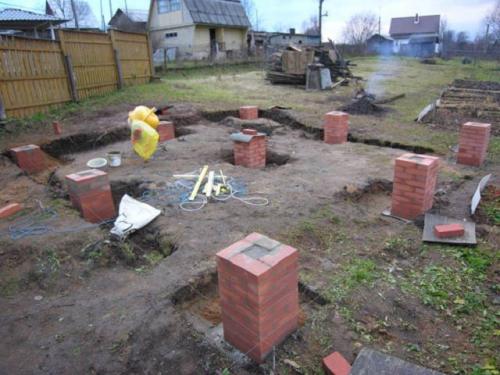

• Кирпичный столбчатый фундамент можно назвать самым распространенным из этого типа оснований. Нужно отметить, что такая конструкция, выстроенная из качественных материалов, может прослужить даже сто и более лет – тому свидетельство м м ногочисленные памятники старины в российских и европейских городах. Правда, чтобы добиться такого «долгожительства» для этой постройки нужно выбирать исключительно обожженный кирпич и только отменного качества.

Кирпичные столбики могут быть сплошными либо с залитой бетоном «сердцевиной»

Этот вид фундамента также подходит для постройки дома из одного ÷ двух этажей при ведении строительства на плотных грунтах. Кирпичным опорам фундамента обычно придают размер в сечении не менее 400 × 400 мм.

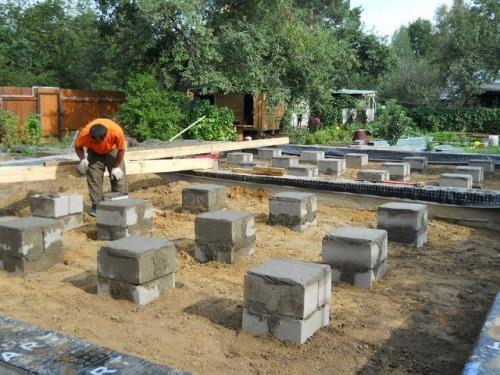

• Фундамент из блоков, которые могут быть изготовлены из разных материалов, обладает теми же качествами, что и кирпичная конструкция. Однако, его надежность и долговечность будут зависеть от качества и вида используемого материала.

Столбчатый фундамент из блоков — сродни кирпичной разновидности

Самыми долговечными, способными выдерживать большие нагрузки, считаются бетонные блоки.

• Столбчатый фундамент, изготовленный из бутового камня, не рекомендовано устанавливать на склонах холмистого участка, так как он будет иметь невысокую устойчивость на подвижных грунтах.

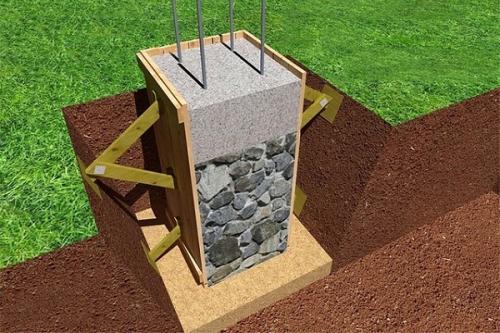

• Столбчатый бутобетонный фундамент достаточно надежен , и может быть выполнен разными способами — это бетон, перемешанный с бутом, порядовая укладка или бетон , залитый в колодец, сложенный из бута.

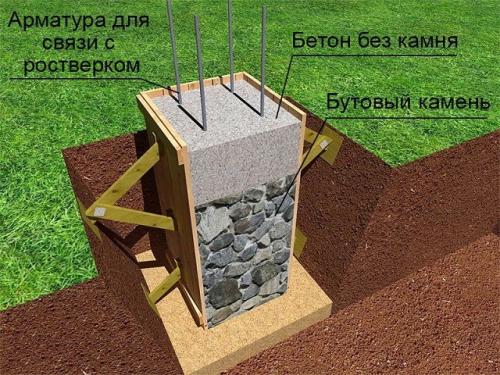

Бутобетонная фундаментная опора

Бетон, попадая между камней, надежно скрепляет их, делая конструкцию прочной, способной выдерживать высокие нагрузки.

• Небольшие деревянные постройки могут быть установлены на фундамент, опоры которого также изготовлены из древесины, прошедшей специальную обработку. Дома, которые простояли десятки и сотни лет, доказывают, что правильно обработанное дерево сможет прослужить достаточно долгий срок.

В ряде случаев будет вполне достаточно и деревянных свай для фундамента

В настоящее время все же, в связи с тем, что появились более надежные материалы для фундамента, дерево для этой цели используется все реже и реже . Хотя для пристроек к дому, таких как веранда или терраса, деревянные столбы, имеющие диаметр 150 ÷ 200 мм, подойдут, как нельзя лучше. Однако, нельзя забывать, что для того, чтобы они простояли долго, перед вкапыванием их обрабатывают антисептическими пропитками и покрывают гидроизолирующими материалами — битумными мастиками, на которые закрепляется рубероид.

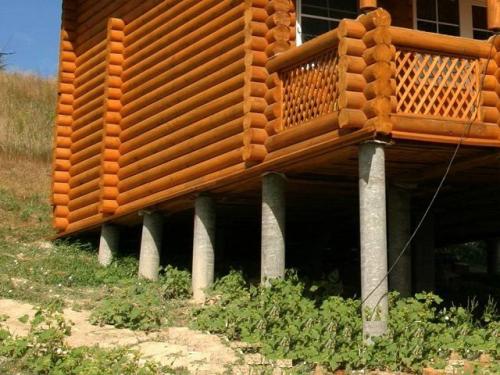

Столбчатый фундамент из асбестоцементных труб

• Столбчатый фундамент может быть выполнен из асбестовых труб небольшого диаметра (порядка 150 мм), если на нем будет возводиться легкая деревянная постройка, и 250 ÷ 400 мм, если сооружение планируется достаточно массивным. Асбестовые трубы больших диаметров могут стать своеобразной готовой опалубкой для заливки опорных свай бетоном и укрепления их арматурными прутьями.

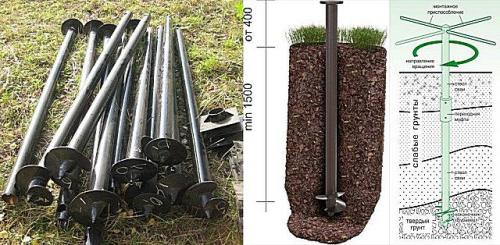

Металлические винтовые сваи для фундамента

• Еще одним вариантом столбчатого фундамента может стать конструкция, выполненная из металлических свай, которые вкручиваются в грунт. Этот способ обустройства основания для здания хорош тем, что свая проходит все неустойчивые прослойки, а затем вкручивается в плотные слои грунта — именно это позволяет ей надежно там закрепиться. На подобном фундаменте можно возвести деревянное строение, устанавливаемое на как ровном, так и на достаточно пересеченном участке территории.

Кстати, с помощью свай можно сделать не только  фундамент на сваях  или подъем/перенос дома, но также полную замену фундамента или его частичную реконструкцию.

Столбчатый фундамент своими руками. Устройство опор

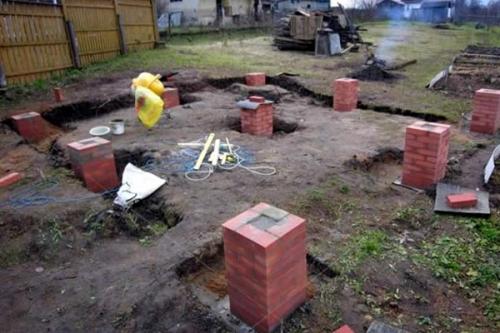

1. Кирпичные опоры . Отдельные ситуации дают возможность опорные стойки изготавливать из кирпича, что целесообразно делать на стабильных грунтах и в местах глубокого залегания грунтовых вод.

Укладка возможна двумя способами:

• укладка на подушку из песка;
• сооружение бетонного башмака, затем кладка из кирпича на затвердевшее основание.

Наиболее часто готовят опоры 25 на 25 см (ряд из 2-х кирпичей). Если планируется сооружение большого здания, то можно заложить по 4 кирпича – 38 на 38 см с дополнительной установкой арматуры внутрь столба.

Важно соблюдать исключительно вертикальное положение опор с регулярной проверкой отвесом или уровнем.

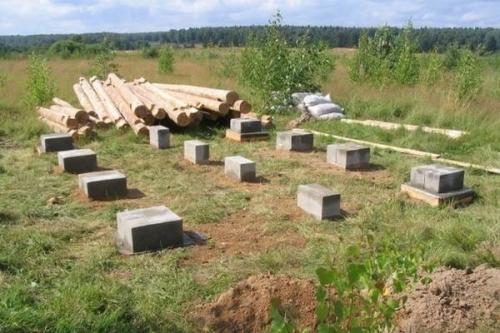

2. Блочные . Альтернативный вариант – стеновые или башмачные (подушечные) прямоугольные бетонные блоки размером 20 на 20 на 40 см. Вторые должны быть монтированы поверх подушки из песка в основании опор, форма стоек трапециевидная. Наиболее часто возводятся в качестве малозаглубленных или незаглубленных опор.

Применение бетонных столбов рекомендовано при низком уровне подземных вод и при неподвижных грунтах.

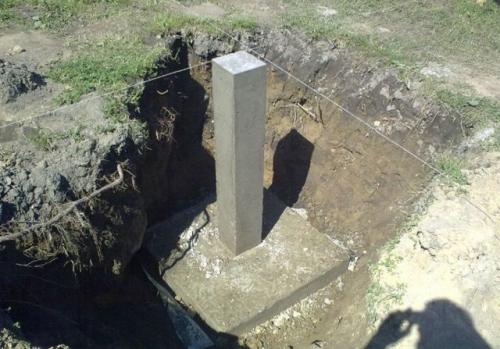

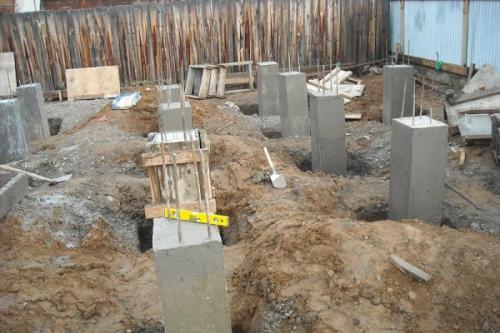

3. Монолитные . Подобные опоры производятся заливкой бетонного раствора в заранее установленную опалубку, круглые или прямоугольные в сечении, дополнительно армированные стальными стержнями.

4. Прямоугольные опоры . Опалубка для подобных опор сооружается из фанеры или обрезных досок. Если возведение происходит на устойчивом грунте, то опалубка создается естественным путем из стенок углублений. До заливки раствора необходимо покрыть стенки ямы гидроизоляционным материалом.

При монтировании стоек в рыхлых грунтах нужно возводить опалубку по всей высоте будущего столба, углубления выкапываются таким образом, чтобы ее без проблем установить и зафиксировать.

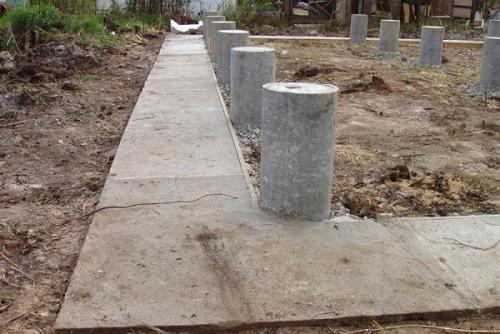

5.  Круглые столбы . Допускается возведение круглых в сечении опор. Для изготовления бурятся скважины 20 — 25 см в диаметре. Технология возведения совпадает с изготовлением прямоугольных опор, вместо опалубки служит рубероид, трубы из пластика или асбеста.

В некоторых случаях допустима технология ТИСЭ, когда используются специализированные буры с плугом для скважин с расширением внизу в целях увеличения площади опоры.

6. Комбинированные опоры. В ряде случаев столбчатый фундамент своими руками для каркасного дома возводится не из одного материала, а из двух. К примеру, сначала осуществляют бетонирование заглубленной части опоры, после чего возводится наземная часть, но уже с применением кирпича.

Столбчатый фундамент из кирпича. В каких случаях фундамент можно выложить из кирпича

По конструктивным особенностям все фундаменты делят на ленточные, столбчатые и монолитные. Последние заливаются бетоном и являются цельной железобетонной конструкцией, поэтому данный тип фундамента не выкладывают кирпичом.

Относительно ленточного и столбчатого – в определенные случаях их допускается делать полностью из кирпичей.

Но при этом важно соблюдать ряд требований:

• кирпич должен быть наиболее прочным, опытные строители рекомендуют выбирать пережженный красный кирпич, который продают как бракованный по существенно более низкой цене. Его дефекты заключаются в возможных выпуклостях и металлизированных мест. На прочностных характеристиках это никак не отражается;
• к цементному раствору также предъявляется ряд требований. Он должен быть приготовлен по пропорции 3 части песка и 1 часть цемента. Марка сухого цемента должна быть как можно выше, минимально допустимое значение М400. Так, как кладка часто будет находиться в среде с повышенной влажностью, то к смеси желательно добавить гидроизолирующие добавки;
• при строительстве столбчатого фундамента из кирпича под каждой опорой следует располагать слой гидроизоляции. Если делается лента, то гидроизолируется вся площадь под фундаментом. Этот этап желателен, но если уровень залегания грунтовых вод находится всего в 1,5 метрах и выше, то делать надо обязательно.
• при кладке ленточного фундамента, подошву все же стоит залить из бетона с песчаной подушкой, выполненной по всем технологиям. Это не только увеличит возможную нагрузку на основание, но и защитить растрескивание кладки от пучения грунта;
• перед началом кладки фундамента, рекомендуется провести геодезические работы. Это позволит точно рассчитать нужную глубину залегания фундамента в соответствии с нагрузкой, которая предположительно будет оказываться на него. Но кирпичные основания, чаще всего, делают для легких домов или хозяйственных построек, поэтому особых требований к ним не предъявляют.

Столбчатый фундамент Чертеж. Столбчатый фундамент — Чертеж

Столбчатый фундамент является самым экономичным основанием для дома. Затраты при его обустройстве практически в 2 раза меньше, чем при строительстве монолитных фундаментов.

Конструкция фундамента

Конструкция столбчатого фундамента состоит из отдельных столбов, устанавливаемых в строго определенных местах:

• В углах возводимого здания.
• В местах пересечения несущих стен.
• Под несущими простенками.
• Других местах, в которых сосредоточены большие нагрузки.

Для повышения устойчивости, исключения горизонтального смещения и, как следствие возможного опрокидывания, установленные фундаментные столбы увязываются ростверком. Обустроить столбчатый фундамент можно самостоятельно, но при этом следует все работы выполнять по предварительно составленному чертежу или схеме.

Расчет фундамента столбчатого типа непростое мероприятие и должно выполняться специалистами, которые учтут малейшие нюансы конструкции здания и особенности грунтов на строительной площадке.

Результатом проведенной работы будет общая схема основания под конкретное здание, в которой указано:

• Количество столбов и их месторасположение.
• Форма столбов и линейные размеры.
• Требуемая густота армирования.

Чертежи

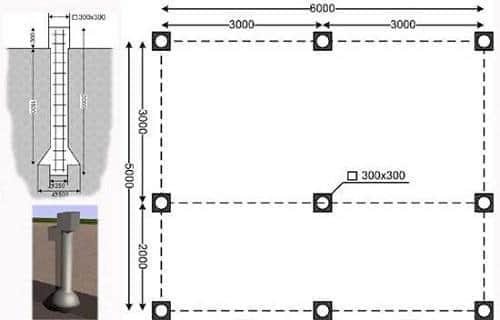

Чертеж столбчатого фундамента в качестве образца представлен на рисунке ниже:

Кроме чертежа для удобства проведения строительных работ рекомендуется иметь под рукой также схему столбчатого фундамента.

Существует две разновидности оснований столбчатого типа для дома:

1. Монолитный столбчатый фундамент.
2. Сборный столбчатый фундамент.

Чертеж этих конструкций выглядит так:

В первом случае столбы основания заполняются бетоном, а во втором формируются с использованием кирпича или природного камня.

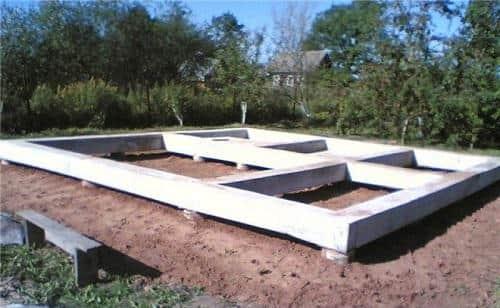

Чертеж ростверка:

Последовательность работ по обустройству столбчатого фундамента

До начала работ по обустройству столбчатого фундамента своими руками необходимо провести подготовку строительной площадки.

Для этого нужно:

• Очистить ее от мусора.
• Срезать верхний слой почвы приблизительно на 30 см.
• Спланировать площадку.

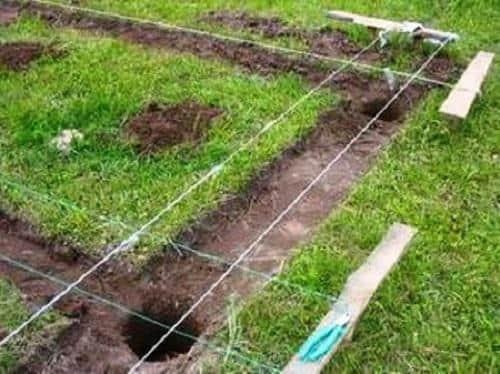

Далее необходимо выполнить разметку строительной площадки по имеющемуся чертежу столбчатого фундамента. На земельный участок с большой точностью должен быть перенесен план основания в строгом соответствии с размерами и соблюдением форм. Правильность углов обязательно проверяется измерением диагоналей.

В указанных на чертеже местах роются ямы вручную или при помощи экскаватора. Их глубина должна быть больше расчетной глубины самого фундамента для выполнения подсыпки. Ширина ямы должна предусматривать возможность установки опалубки для создания фундаментного столба.

ВАЖНО! Если глубина вырытых ям превышает один метр, то следует принять меры по предотвращению осыпания грунта со стенок. Для этого яму следует выкопать с откосами и установить распорки из досок.

После того как ямы будут готовы следует начинать формировать фундаментные столбы согласно соответствующей схеме.

Монтаж выполняется в следующей последовательности:

1. На дно укладывается дренажная подушка из двух слоев: песка – 10-20 см, щебня – 5 см. Тщательно утрамбованная подсыпка накрывается гидроизоляционным материалом.
2. Устанавливается фундаментная плита, которая является своего рода подставкой и предназначена для увеличения опорной площади столба. Ее ширина должна превышать ширину столба приблизительно на 25 см. Чаще всего для этого применяются железобетонные блоки размерами 20×20×40 см (см. Бетонные блоки для фундамента 20х20х40 ).
3. Устанавливается опалубка для столбов. Для этого может использоваться фанера, ДСП, асбестоцементные трубы.
4. Закладывается арматура. Прутья диаметром 10-14 мм должны иметь длину приблизительно на 15 см короче высоты столба, что предотвратит развитие коррозионных процессов. Чтобы предотвратить выдавливание прутьев во время заливки рекомендуется устанавливать их в столб, залитый бетоном на 2/3.При этом нужно предусмотреть установку закладных элементов для увязки ростверка. Они должны выступать над фундаментным столбом приблизительно на 15 см.
5. Выполняется послойная заливка бетонного раствора. Для приготовления бетона должен использоваться бетон В15-25. Он готовится из цемента М300, щебня 20 мм, крупнозернистого речного песка и воды в пропорции 1:5:3:0,5. Каждый залитый слой толщиной около 25 см трамбуется, чтобы удалить пузырьки воздуха и пустоты.

После окончания работ фундаментные столбы должны набрать нужную прочность в течение 4 недель. При этом опалубка снимается через неделю. На последнем этапе выполняется монтаж ростверка, который позволяет равномерно распределить нагрузку между установленными фундаментными столбами.
