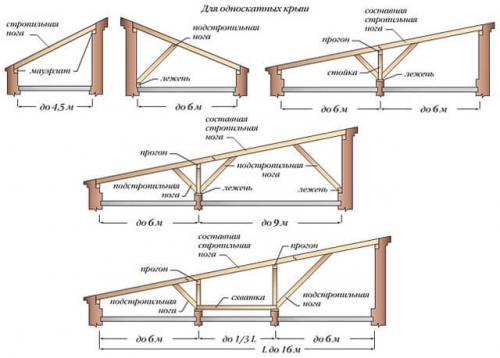

По конструкции наиболее простой считается односкатная крыша. Однако даже такой тип кровли пристройки требует выполнения некоторых подготовительных работ. Первое, что необходимо будет сделать – это выполнить проект крыши. На данном этапе составляется чертеж, на котором указывают планируемый уклон ската.
Стоит отметить, что уклон крыши напрямую влияет на эффективность ее функционирования, а также на долговечность кровельного покрытия. Безусловно, грамотные расчеты позволят существенно упростить и ускорить строительство. Количество используемого кровельного материала для пристройки с односкатной крышей будет увеличиваться по мере возрастания угла наклона ската.
Расчет уклона будет зависеть, в первую очередь, от климатических условий в определенном регионе. Этот угол будет тем круче, чем больше осадков ожидается в зимний период в конкретном регионе. Правильно подобранная величина позволит вовремя и в полной мере отводить дожди и снежные осадки с поверхности кровли. В тоже время, если для конкретной области характерны сильные порывистые ветры, скаты не стоит делать слишком крутыми.
Кровельный материал, которым будет покрыта пристройка к дому с ломаной крышей, также влияет на величину уклона:
- для шиферных или черепичных крыш должен составлять от 22º;
- рубероид, уложенный в 2 слоя, предполагает минимальный уклон в 5º, а в 3 слоя – от 15º;
- уклон крыши из профнастила должен составлять не менее 12º;
- металлочерепичные крыши могут иметь скаты с углом от 14º;
- ондулин, как и рубероид, укладывается на скаты с минимальным уклоном в 6º;
- мягкую черепицу монтируют на кровли со скатами, наклоненными, как минимум, под 11º.
Распространенная практика показывает, что максимальный уклон кровли пристройки к четырехскатной крыше составляет 45º. Стоит отметить, что на выбор угла наклона кровли в значительной степени будут влиять ожидаемые нагрузки на стропильную систему, оказываемые ветром и осадками. Ошибка проектирования может обернуться дополнительными затратами, если пристройка упадет из-за чрезмерных нагрузок.
Вальмовая крыша пристройки. Вальмовые и полувальмовые кровли
Вальмовые формы крыш для домов с пристройкой считаются одними из сложных. В них большое количество элементов и узлов, соответственно и расходом на покупку стройматериалом немало. При этом многие элементы подгоняются строго по размерам, что гарантирует большое количество отходов.
На фото ниже показан проект вальмовой крыши, в котором конек крепится к стене основного здания. Крепление обычно проводят на специальные металлические кронштейны или на стойки, но с дополнительным креплением к стене анкерами.
Необходимо понимать, что вальмовая крыша состоит из разных скатов, которые отличаются друг от друга формой. Два из них – это треугольники, два остальных – трапеции. В проекте, показанном на фотографии, трапециевидный скат является фасадным, два треугольных боковыми. При этом второй скат в виде трапеции отсутствует, потому что крыша сооружается над пристройкой, а значить, чего-то не должно хватать.
Пристройка, покрытая вальмовой конструкцией Источник fav-expo.ru Узлы фальцевой кровли: особенности и преимущества фальцевой кровли
Шатровые крыши
Этот вариант крыш для пристроек используется очень редко. Он не только сложен. Есть в кровельной системе пристраиваемого помещения одна точка – коньковый узел, который крепят к стене здания. И именно в этой точке самые большие нагрузки на стену и фундамент дома. Поэтому очень часто под коньковый узел кровли устанавливают опорную стойку из бруса или сложенного кирпича (блоков).
И этот элемент в дизайне пристройки придется в дальнейшем как-то обыграть. Ведь это выступающая часть. Она выполняет чисто технологические функции и никакой дизайнерской нагрузки не несет.
Шатровое покрытие пристраиваемого помещения Источник kak-sdelat-kryshu.ru Итак, мы рассмотрели все кровельные конструкции, которые сегодня сооружают над пристройками. Выбор на самом деле большой. Из всех предлагаемых вариантов чаще выбирают упрощенные конструкции, на которые требуется минимальные расходы. Но, как показывает практика загородного строительства, не все застройщики идут по пути экономии. Все дело в том, что переход крыши на пристройку – самое уязвимое место в плане образования протечек.
Поэтому варианты с односкатной кровлей, которую формируют, как единый скат с крышей дома, или продолжение двускатной кровельной конструкции дома над пристройкой считаются наиболее эффективными в плане борьбы с атмосферными осадками. Кстати, в
Полезные советы
Нельзя считать, что кровля над пристройкой – это какая-то другая конструкция. Это обычная крыша со всеми известными деталями, элементами, узлами и крепежами. При ее сооружении придется сделать расчеты на предмет определения нагрузок. Ее также утепляют, формируют и сооружают. Единственное, что случается часто, эта конструкция по размерам меньше кровли основного дома. Во всем остальном это традиционный вариант строительства.
Крыша веранды к дому. Проекты террас пристроенных к дому

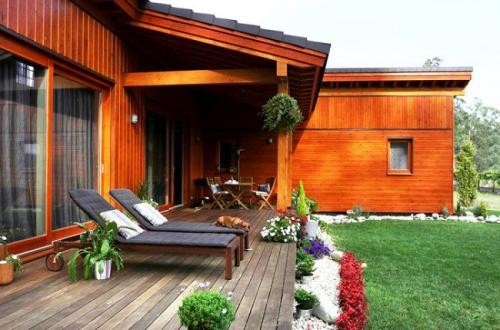

Если строго следовать определению термина «архитектурная терраса», то это открытая площадка приподнятая над землей. Но пристроенные к дому террасы имеют свои особенности, которые не всегда совпадают с характеристикой классической конструкции.
Особенности расположения
Если рассматривать террасу как место для отдыха, есть несколько вариантов расположения относительно дома:
- На солнечной или подветренной стороне. Это условие актуально для регионов с коротким летом и ярко выраженной розой ветров. Хотя для южных районов важнее ландшафтные особенности местности, чем сторона света.
- На заднем дворе, если есть сад, лужайка, бассейн, детская площадка или зона барбекю. Это расширяет возможности отдыха и позволяет контролировать маленьких детей.
- Рядом с главным входом, если есть большой палисад с живой изгородью или высоким забором, которые закрывают от любопытных взглядов.
Как один из вариантов, можно обустроить террасу, опоясывающую дом. Если позволяют размеры участка и финансовые возможности.
Особенности конструкции

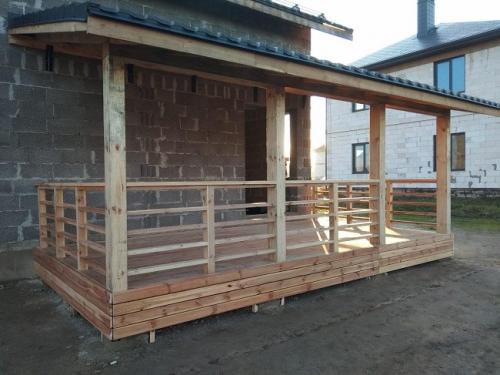

Конструкция каждого сооружения имеет обязательные и «опционные» элементы. Минимальный набор пристроенной к дому террасы состоит из фундамента и настила. Третье обязательное условие — одна общая с домом стена, у которой есть отдельная входная дверь, соединяющая с какой-то комнатой (чаще всего гостиной).

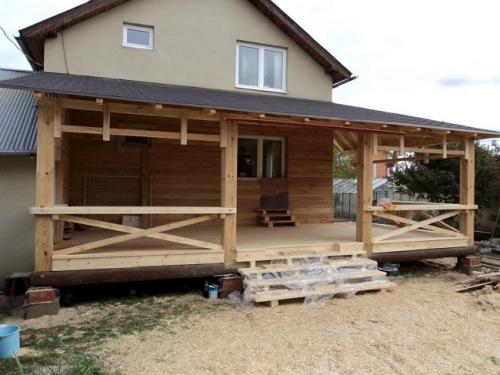

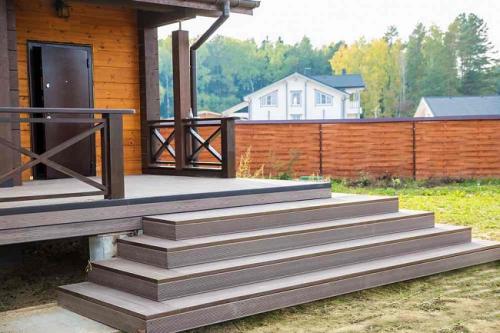

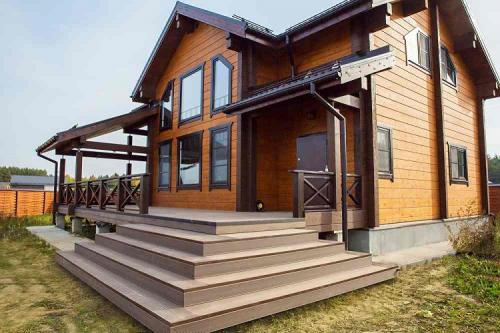

Еще один элемент зависит от высоты цоколя дома. Настил террасы обычно расположен в одном уровне с полом первого этажа. Если цоколь высокий, то, чтобы спуститься во двор, делают либо ступеньку, либо небольшую лестницу с перилами.

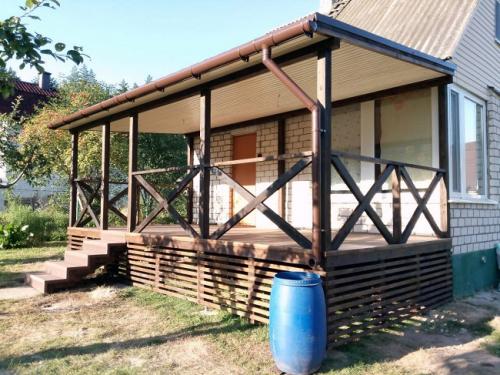

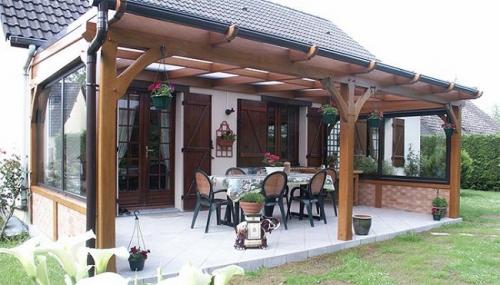

Для повышения комфорта в большинстве случае террасы имеют крышу для защиты от осадков. Также обычно делают ограждение, чтобы обезопасить членов семьи и гостей от случайного падения с настила на землю.

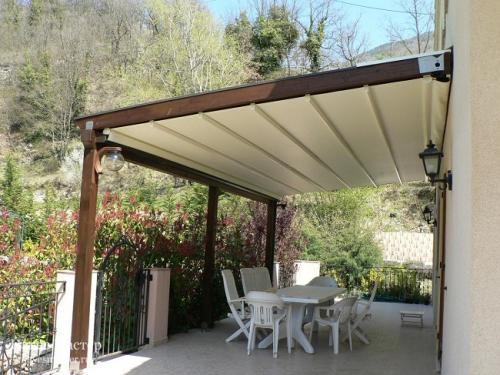

А открытые пристройки (без навеса) предусмотрительные хозяева оснащают специальными маркизами, которые при необходимости можно открыть.
Эти особенности, а также вид фундамента влияют на проект пристройки.
Особенности выбора фундамента и разработки проекта
Вид фундамента, и в целом проекта, зависит от характера самого здания и сезонности проживания.

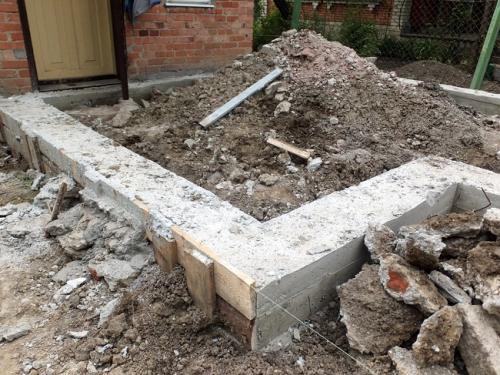

Вновь строящиеся дома и дачи с круглогодичным проживанием обычно проектируют с постоянными террасами, конструкция которых полностью связана с домом на уровне фундамента и крыши. Но и здесь могут быть нюансы. Если у дома фундамент может быть полного профиля (заглубленный, с подвалом или цокольным этажом), то для террасы выбирают мелкозаглубленный тип ленточного основания.
А крыша может быть как общей с домом, так и отдельной с опорой на стену и столбы (для строений с двумя и более этажами).

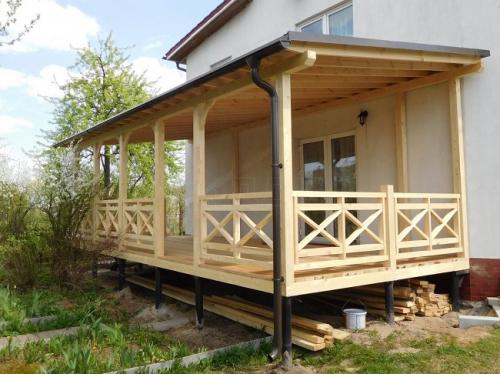

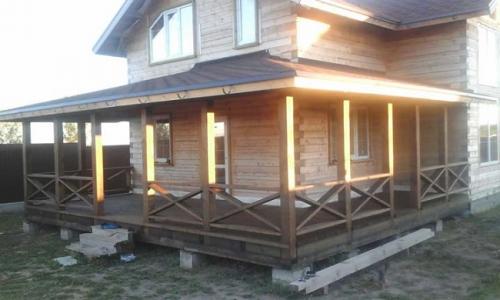

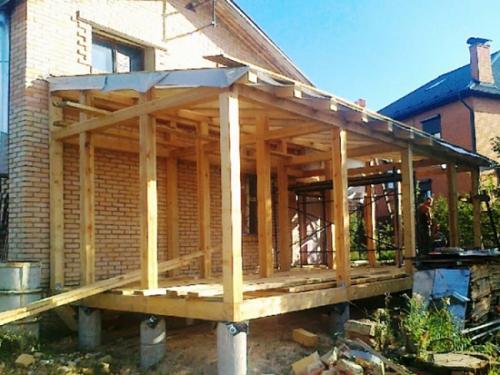

Для пристройки к уже стоящему дому фундамент террасы могут связать с основным, если их виды одинаковые. Но, когда позволяет грунт и вес строения, могут выбрать и более легкое основание — столбчатое. А в качестве крыши делают отдельный навес — нецелесообразно переделывать стропильную конструкцию дома.
Для дачи сезонного проживания или, например, возле бани можно предусмотреть возможность установки временной террасы. Если она открытая, то достаточно подготовить щебеночное основание, на которое в теплое время можно укладывать щиты из палубной доски. Чтобы перевести временную террасу в разряд закрытой, можно обустроить в этом месте навес, примыкающую перголу или предусмотреть возможность установки на стене террасной маркизы.
Интересный проект на сваях — смотрите в следующем ролике:
Выбор материалов для настила

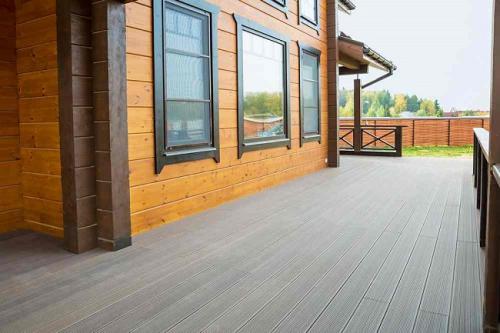

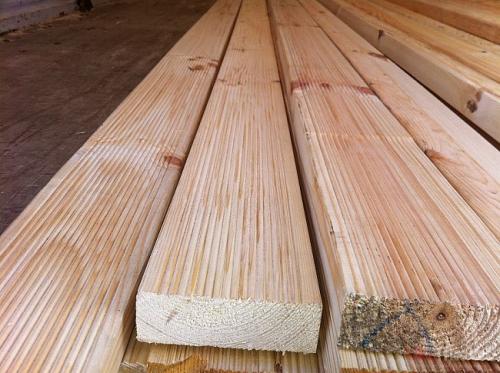

Для настила террасы используют палубную доску или декинг. Палубная доска может быть и гладкой (как половая), но чаще для террас используют рифленый профиль, который обладает антискользящими свойствами и способностью отвода воды.
Декинг это другое название палубной доски, но так часто называют и парковый паркет, который по форме напоминает модульную разновидность обычного паркета.
Материалами для изготовления такого покрытия обычно выступают стойкие к влажности породы дерева. Но можно использовать и обычную сосну, прошедшую специальную обработку.
Всего можно выделить три типа материалов: из древесины отечественных или экзотических пород дерева, из древесно-полимерного композита. Экзотические породы для террасы «своими руками» можно не рассматривать — цена декинга в пересчете на 1 м2намного выше доски из отечественной древесины.
Отечественные породы дерева
Террасная доска из сосны наиболее доступная. Достоинства: распространенность, легкость в обработке и сушке, ценовая доступность. Недостатки: невысокая твердость (2.5 по шкале Бринелля), склонность к гниению в условиях высокой влажности и при длительном контакте с водой.
Примечание. Последний недостаток особенно сильно проявляется, если древесина находится близко к земле и плохо проветривается. А именно такие условия эксплуатации у пристроенной к дому террасы.
Тем не менее террасная доска из сосны способна прослужить до 10 лет при надлежащей подготовке и уходе:
- Обработка антисептиками. Решает на время эту проблему — требует периодического обновления пропитки.
Врезание'' крыш друг в друга. ВВЕДЕНИЕ
В последние годы номенклатура применяемых в России кровельных материалов расширилась за счет выпуска новых отечественных и появления на российском рынке зарубежных материалов. К ним, в частности, относятся наплавляемые битумно-полимерные, полимерные и термопластичные рулонные материалы, обладающие высокой прочностью, деформативностью и гибкостью при отрицательных температурах, что позволяет сократить количество слоев в кровельном ковре. Особенностью наплавляемых рубероидов является наличие у них приклеивающего мастичного слоя, нанесенного в заводских условиях, что способствует снижению трудозатрат в процессе производства кровельных работ по сравнению с кровлями из традиционных материалов, наклеиваемых на мастиках непосредственно на объекте строительства.
Увеличение объемов дачного строительства, в том числе коттеджей, а также строительства многоэтажных жилых и других типов зданий с верхними этажами в виде мансард, крыши которых имеют различную, не редко очень сложную конфигурацию и относительно большие уклоны, привело к появлению на отечественном рынке новых штучных материалов, к которым относятся цементно-песчаная, металлическая и гибкая (битумная) черепица, битумные волнистые листы.
Кровля из штучных материалов отличается наличием в ней специфических элементов, которые присущи только такому типу кровли и предусмотрены для обеспечения ее надежности в процессе эксплуатации. С этой же целью такой тип кровли комплектуется набором дополнительных материалов и элементов, позволяющих обеспечить вентиляцию конструкции крыши, ее водонепроницаемость, а также быстроту и качество ее устройства.
Указанные новые типы кровель наряду с традиционными рассмотрены в настоящем Стандарте Организации (СО-002-02495342-2005).
