Опалубка из 25 доски для ленточного фундамента, какой шаг стоек. Факторы, определяющие оптимальную толщину пиломатериала

Опалубка из 25 доски для ленточного фундамента, какой шаг стоек. Факторы, определяющие оптимальную толщину пиломатериала

Выбирая толщину досок для опалубки, многие стараются брать более толстый материал, объясняя это большей надежностью конструкции. Тем не менее, чтобы избежать перерасхода строительных материалов, важно знать, какие факторы влияют на толщину доски для опалубки.

Высота опалубки и шаг между стойками

Как уже говорилось выше, основную нагрузку дает бетонная масса и чем ее больше, тем большее давление испытывает опалубка. Количество бетона прямо пропорционально высоте основания, следовательно, чем выше фундамент, тем прочнее должна быть опалубка. Однако для большей прочности конструкции не обязательно брать толстые доски, достаточно уменьшить шаг между вертикальными стойками, которые устанавливаются для поддержки опалубочной системы.

Для наглядности можно рассмотреть несколько примеров, показывающих зависимость толщины досок от высоты опалубки и расстояния между стойками:

Характеристики опалубки

• При высоте опалубки 0,5-0,7 м и шаге между стойками 0,3 м толщина доски может составлять 19 мм. При аналогичной высоте, но шаге, увеличенном до 0,7 м, необходим материал толщиной 40 мм.
• Если подошва фундамента лежит на глубине 1-1,4 метра, а расстояние между стойками составляет 0,5-0,6 метра, то оптимальной считается толщина доски 40 мм. Увеличивая шаг до 1 метра на такой же глубине, толщина доски возрастает до 60 мм.
• Фундамент высотой 1,5-1,9 метра заливается в опалубку из досок в 50 мм при условии, что стойки расположены с шагом 0,6-0,7 метра.

Нагрузка от бетона

Не меньшее значение при выборе толщины пиломатериала имеет динамическая нагрузка, возникающая при заливке бетонного раствора .

Бетон считается довольно плотной и тяжелой массой, которая, находясь внутри опалубочной конструкции, давит на стенки с силой около 2500 кгс/м². Однако этим нагрузка на деревянную опалубку не ограничивается, к этому значению прибавляется динамическая нагрузка, имеющая следующее значение:

• Масса, спускающаяся по лотку из бетонного миксера, оказывает давление 400 кгс/м².
• Если бетон подается из бетононасоса, то давление увеличивается до 800 кгс/м².
• Одноразовая подача бетона из бетономешалки объемом меньше 0,8 м³дает нагрузку 400 кгс/м².
• При увеличении указанного объема давление повышается до 600кгс/м².

Высота опалубки ленточного фундамента. Расчет опалубки для фундамента

Под расчетом в данном случае понимают вычисление необходимой толщины щитов или досок конструкции с учетом расстояния между опорами, удельной массы заливаемой смеси и способности к сопротивлению материала формы. Традиционная, самая простая конструкция опалубки представляет собой установленные на дне предварительно выкопанной траншеи щиты, удерживаемые в вертикальном положении специальными опорами.

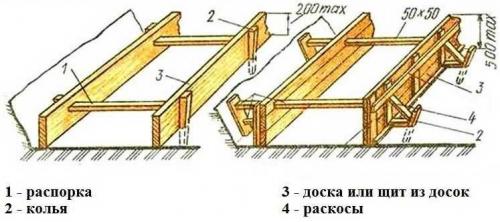

Выбор между кольями или раскосами зависит от объема заливаемой смеси и типа грунта: для небольших фундаментных лент (250…400 мм) и плотного, не склонного к осыпанию или сползанию грунта, достаточно кольев. При наличии сомнений лучше отдать предпочтение раскосами, поскольку они способны удержать щиты на месте даже при увеличенной нагрузке.

Формула расчета толщины щитов (минимальной)

Здесь

• G – нагрузка жидкой смеси на опалубку, она принимается максимальной и определяется как произведение удельного веса бетона на толщину заливаемого слоя G = q x H. Удельный вес составляет q = 2500 кг/м.куб., H – высота фундаментной ленты в метрах;
• n – коэффициент уплотнения бетонной смеси. Если виброуплотнение не применяется, коэффициент равен единице;
• l – расстояние между опорами щитов, в метрах;
• T – сопротивление материала щитов нагрузке, для древесины принимается равным 8 х 105 кг/м.кв.

С учетом сложности самостоятельного определения марки бетона, соответственно, его плотности, а также отсутствия точных данных о сопротивлении материала щитов для опалубки, вычисления проводятся приблизительно, для усредненных значений. Обычно толщина доски принимается равной 25 мм.

Вторая часть расчета – определение необходимого количества досок заданной толщины, числа крепежных элементов. Для этих вычислений необходимо знать длину ленты фундамента, высоту заливки. Длина ленты умножается на два, поскольку щиты располагаются с обеих сторон. При устройстве ленточного фундамента со ступенью расчет проводится дважды – для первого и второго этапов заливки. Количество пиломатериалов определяется на основании данных о том, какая доска для опалубки фундамента будет использоваться (размеры).

Составление плана, подобного представленному на иллюстрации, поможет сориентироваться в более точном вычислении необходимой длины формы, числе соединительных и опорных деталей.

Сколько досок нужно на опалубку. Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

П литный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

О бязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Г лавным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

О бязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

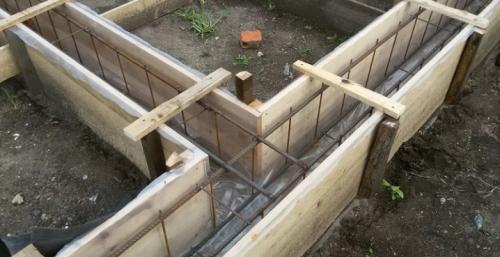

Опалубка для фундамента из досок. Делаем опалубку из досок для фундамента своими руками

Доска считается одним из лучших материалов для опалубки под фундамент. Она удобна в использовании и может в последующем служить еще для каких-либо целей. Но, несмотря на простоту монтажа, перед тем как сделать опалубку из досок для фундамента своими руками, нужно подробно изучить все правила и рекомендации по сборке и установке конструкции.

Какой материал нужен?

Для возведения ленточного и плитного фундамента можно использовать как обрезной, так и необрезной пиломатериал – главное, чтобы его внутренняя часть, которая будет прилегать к бетону, имела гладкую поверхность. Поэтому, если нет возможности приобрести готовые гладкие доски, рекомендуется самостоятельно обстругать и зашлифовать материал с одной стороны. В дальнейшем это упростит работу с готовым застывшим основанием, исключит необходимость проведения дополнительных отделочных работ.

Толщина доски будет зависеть от размеров будущего фундамента и объема бетонной смеси, которую планируется заливать. Чем больше будет объем бетонной массы, тем толще и прочнее потребуется подобрать материал для опалубки. Стандартно на опалубку из досок идет материал толщиной от 25 мм до 40 мм, в редких случаях применяется 50-миллиметровая древесина.

Если же габариты фундамента настолько большие, что 50 мм будет недостаточно, то здесь уже потребуются металлические конструкции.

В целом толщина – очень важный критерий, которым не стоит пренебрегать. Слишком тонкие доски при заливке бетона начнут деформироваться, в результате поверхность фундамента получится волнистой, и ее придется выравнивать после застывания. В худшем же случае тонкая доска может, вообще, не выдержать давления бетонной массы, опалубка просто развалится, и дорогостоящий раствор, вероятнее всего, испортится, так как собрать его и использовать повторно будет практически невозможно.

Важно, чтобы толщина всех досок в конструкции была одинакова. От этого также будет зависеть форма будущего фундамента – если одна или несколько досок будут тоньше остальных, то бетонная масса выгнет их, и в этих местах на фундаменте образуются бугры и волны.

Ширина материала также определяется конкретными размерами фундамента и условиями работы. Оптимально использовать доски шириной от 15 до 20 сантиметров, но строгих правил выбора здесь нет. Так как пиломатериал все равно будет сбиваться в щиты, можно применять и относительно узкую доску (10 сантиметров), но в этом случае сборка щитов значительно усложнится – потребуется использовать больше подпорок и поперечных брусков для соединения досок между собой.

Слишком же широкий пиломатериал может деформироваться под давлением бетона, образуя в конструкции так называемое пузо.

Разберем, на что обратить внимание при выборе досок для опалубки.

• Важно, чтобы пиломатериал был устойчив к растрескиванию, поэтому не рекомендуется задействовать доски из мягкой древесины. Не подойдут доски из березы и прочих деревьев лиственных пород. Применение такого пиломатериала допускается только для несъемной системы одноразового применения, которая после застывания раствора останется в конструкции фундамента. В остальных ситуациях лучше собирать щиты из ели, сосны или пихты. Для массивных систем отлично подойдут осиновые доски, они лучше выдерживают вес тяжелого раствора.
• Крайне не рекомендуется сбивать щиты под опалубку для фундамента из дубовых досок. Потому что такие изделия из дуба обладают высокой кислотностью, которая негативно влияет на состав бетонной смеси – раствор будет хуже схватываться, дольше застывать. Кроме того, из-за этого может снизиться и общая прочность фундамента, особенно если будет применяться бетон без специальных присадок.
• Не имеет смысла приобретать дорогостоящий пиломатериал из ценных пород дерева, так как даже при аккуратном использовании, после разборки доски будут непригодны для чистовой отделки и других подобных деликатных работ. Правильнее всего выбрать для опалубки стандартную сосновую доску 3 или 4 сорта, при необходимости своими руками доработать ее поверхность до нужного состояния.
• Нельзя использовать слишком сухую древесину, показатель ее влажности должен быть не менее 25%. Сухая доска будет активно впитывать в себя влагу из бетонной смеси. Впоследствии это негативно скажется на прочности фундамента, не говоря уже о том, что цементное молочко после застывания внутри пиломатериала существенно снизит его качество и ограничит спектр работ для повторного использования. Замерять же влажность древесины при сборке щитов вовсе не обязательно – достаточно просто хорошо намочить доски. Излишняя влага на прочность бетонной конструкции не повлияет, в крайнем случае при облачной погоде фундамент будет чуть дольше застывать.

Толщина доски для опалубки. Какие доски нужны для опалубки фундамента

Когда строительством фундамента занимается подрядная организация, её рабочие обычно пользуются многоразовой разборной (инвентарной) опалубкой. Это не значит, что у заказчика появляется шанс сэкономить, так как за аренду опалубки, а так же её сборку и демонтаж, в смету фундамента включается соответствующий пункт.

• Частные бригады и застройщики, производящие работы самостоятельно, собирают опалубку из обрезного пиломатериала. Толщина доски для опалубки фундамента должна быть такой, чтобы исключить чрезмерное прогибание под тяжестью бетона. Варьируется она в диапазоне 25-50 мм, конкретный размер зависит от габаритов заливаемой конструкции.
• Незащищённые доски, использованные для устройства опалубки – материал расходный. Использовать их вторично для этой же цели невозможно, так как дерево напитывается цементным молоком и нередко коробится. Сорта древесины для этой цели выбираются самые недорогие: из хвойных – сосна, ель и пихта; из лиственных – осина, липа или ольха.

Если конструкция массивная, ей требуется обеспечить большую жёсткость и гладкость поверхности, для формирования опалубки может применяться и древесина более плотных пород: рябины, ясеня, клёна. Такую доску можно использовать и несколько раз, но для этого её следует застелить перед заливкой гидроизоляционным материалом.

Влажность и сортность

Если для строительства выбирается хорошо высушенная древесина, то для опалубки лучше брать доску с минимальной влажностью 25%. Такое дерево не разбухает - а соответственно, имеет устойчивость к растрескиванию. Если же доски слишком сухие, они будут активно впитывать влагу (например, если пойдёт дождь), и опалубка покоробится.

Решая, какую доску лучше использовать для опалубки фундамента, следует обратить внимание и на сортность. Для одноразового использования сойдёт и третий сорт пиломатериала, но собрать из него геометрически точную опалубку будет труднее из-за кривизны досок. С четвёртым сортом лучше не связываться вообще: у такой доски много механических дефектов, червоточин, гнили.

На заметку: Сэкономив на качестве древесины, вы потом море времени потратите на подгонку деталей опалубки, получится много щелей. Сорт пиломатериала лучше выбирать не ниже второго.

Доска для опалубки размер. Какой пиломатериал нужен?

Требования к опалубке фундамента установлены базовым документом ГОСТ Р 52085 , изданного в 2003 году. В нем нормируются требования по качеству материалов, виды опалубки: разборные или неразборные и ее особенности. Профессиональные строители выделяют более 20 разновидностей конструкции: блочные или щитовые.

В индивидуальном домостроительстве чаще всего опалубку сооружают из пиломатериалов, к которым предъявляются следующие требования:

• Обладать достаточной прочностью, чтобы удерживать бетонную массу.
• Легко собираться с применением простейших инструментов.
• Быть ремонтопригодным, чтобы менять детали под определенную опалубку, при многоразовом использовании.
• Обладать незначительным весом, монтаж опалубки должны самостоятельно проводить бригада в составе не более 3 человек, без применения грузоподъемной техники.
• Относится к бюджетным материалам, чтобы не завышать итоговую стоимость строительства.
• Быть доступным на строительном рынке.
• Обладать жесткостью, чтобы справиться с давлением от бетонного раствора. При использовании виброинструмента нагрузка дополнительно возрастает на 20%.
• Обладать устойчивостью к растрескиванию, что возможно при использовании доски из лиственных пород и березы.

Учитывая эти требования к опалубке, специалисты считают наиболее подходящим материалом для опалубки — является — обрезная и полуобрезная доска из хвойных пород. Тем не менее, не всякая хвойная доска может использоваться для опалубки, существуют ограничения для них по ряду признаков: по сортности пиломатериала, влажности и внешних размеров.

Влажность и сортность

Согласно ГОСТ 8486 , доски разделяют на 5 сортов, начинает ряд отборный сорт, завершает 4-й сорт. Сортность определяют по худшей стороне. На сооружение щитов опалубки чаще всего приобретают полуобрезные или обрезные доски.

Первый вариант более дешевый имеет обработанными 2 стороны и 2 торца, при этом на гранях могут быть скосы и кора. Второй вариант доски относится к качественным пиломатериалам, имеет обработку по всем сторонам, точно выдержанные геометрические размеры и высокие показатели по прочности.

Важно! Выбирая пиломатериал нужно проследить за качеством обработки лицевой стороны, которая станет напрямую граничить с бетонным раствором.

Если опалубку для фундамента планируют использовать один раз, можно взять полуобрезную доску 3,4 сорта хвойные породы. Мягкие лиственные породы под весом бетона могут треснуть, также не допускается устанавливать дубовые доски, поскольку они создают кислую среду на границе соприкосновения с бетоном. А прочность может создавать только высоко щелочной бетон.

Степень влажности в обрезной доски должен быть на уровне 25%. Чрезмерно высохший пиломатериал станет вытягивать воду из бетона, в этом случае граничный слой бетона высохнет раньше внутреннего, что приведет к растрескиванию фундамента. Кроме того, влажные доски не будут пропитываться цементным «молоком» и их можно будет использовать повторно.

Калькулятор деревянной опалубки. Расчет материалов ленточного фундамента

справка

Укажите необходимые размеры в миллиметрах

X - ширина фундамента
Y - длина фундамента
A - толщина фундамента
H - высота фундамента
C - расстояние до оси перемычки

A - толщина фундамента
H - высота фундамента
S - шаг между соединениями
G - горизонтальные ряды
V - вертикальные стержни
Z - соединительные стержни

Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.
Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.
Указывается в мешках.
Не стоит повторять, насколько важно при проектировании дома рассчитать количество строительных материалов для фундамента дома.
Ведь стоимость монолитного фундамента доходит до трети стоимости дома.
Данный сервис облегчит планирование и расчет фундамента дома. Поможет рассчитать количество бетона, арматуры, досок опалубки для устройства ленточного фундамента.
Что можно узнать:
Площадь основания фундамента (например, для определения количества гидроизоляции, чтобы накрыть готовый фундамент)
Количество бетона для фундамента и плит перекрытия или заливки пола подвала (вот будет весело, когда из-за элементарной ошибки в умножении не хватит бетона)
Арматура - количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
Площадь опалубки и количество пиломатериала в кубометрах и в штуках
Площадь всех поверхностей (для расчета гидроизоляции фундамента) и боковых поверхностей и основания
Добавлен расчет стоимости стройматериалов фундамента.
Так же программа нарисует чертеж фундамента.
Надеюсь, что сервис будет полезен тем, кто строит фундамент своими руками и специалистам-строителям.

состав бетона

пропорции и количество цемента, песка и щебня для приготовления бетона по умолчанию даны справочно, как рекомендуют производители цемента.
Так же как и цена на цемент, песок, щебень.
Однако состав готового бетона сильно зависит от размеров фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а при повышенной влажности качество цемента ухудшается быстрее.
Обратите внимание, что стоимость песка и щебня указывается в программе за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия.
Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного.
1 кубический метр песка весит 1200-1700 кг, в среднем - 1500 кг.
С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее - более мелкий.
Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов.
Однако расчет все же поможет узнать ориентировочные расходы на строительные материалы для заливки фундамента. Не забудьте еще проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.
