Монтаж отопления в двухэтажном частном доме своими руками. Расширительные баки, открытые и закрытые системы

Монтаж отопления в двухэтажном частном доме своими руками. Расширительные баки, открытые и закрытые системы

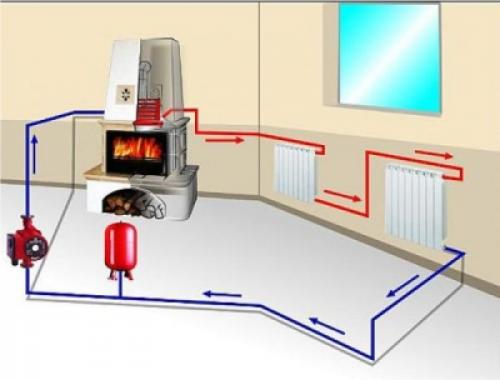

Однотрубная система отопления открытого типа с принудительной циркуляцией. Расширительные бак должен находиться в самой верхней точке.

Создавая отопление в двухэтажном частном доме своими руками, необходимо продумать вопрос о расположении расширительного бачка. Если планируется создание открытой системы, то бачок устанавливается в самой верхней точке отопительной системы . Чаще всего он стоит на верхушках вертикальных участков – это обеспечивает эффективное удаление пузырьков воздуха. Иногда его ставят и на обратную трубу, но такая схема не обеспечивает удаление воздуха и вынуждает устанавливать дополнительные трубы.

В закрытых отопительных системах используются:

• Герметичные расширительные бачки;
• Воздухоотводчики;
• Предохранительные клапаны;
• Термоманометры.

Герметичные баки представляют собой полые металлические конструкции с гибкой внутренней перегородкой. Эта перегородка выгибается и принимает на себя часть расширившегося при нагреве теплоносителя. Отопительная система остается полностью герметичной. Воздух удаляется через специальный воздухоотводчик, а если обнаружится превышение давления, оно будет сброшено посредством предохранительного клапана.

Открытые отопительные системы не требуют монтажа воздухоотводов и предохранительных клапанов, но они требуют установки бачка в самой верхней части. Что касается закрытых систем, то здесь бак ставится вблизи отопительного котла, вместе с «группой безопасности». В результате затраты на создание отопления в двухэтажном частном доме возрастают, но у жильцов появляется возможность создать отопление с незамерзающим теплоносителем.

В открытых отопительных системах использование иных теплоносителей, кроме воды, довольно проблематично. Поэтому мы делаем выбор в пользу закрытых систем, монтаж которых не вызовет огромных дополнительных расходов.

Система отопления частного дома своими руками. Однотрубные системы

В однотрубных системах отопления теплоноситель последовательно проходит по всем радиаторам.

Создавая отопление частного дома своими руками, проще всего обустроить однотрубную систему отопления. Она обладает множеством преимуществ, например, экономичностью использования материалов. Здесь мы можем неплохо сэкономить на трубах и добиться доставки тепла в каждое помещение. Однотрубная система отопления предусматривает последовательную доставку теплоносителя в каждую батарею. То есть теплоноситель покидает котел, заходит в одну батарею, потом в другую, потом в третью, и так далее .

Что происходит в последней батарее? Достигнув конца отопительной системы, теплоноситель разворачивается и отправляется обратно в котел по цельной трубе. В чем заключаются основные преимущества подобной схемы?

• Легкость в монтаже – нужно последовательно провести теплоноситель по батареям и вернуть его обратно.
• Минимальный расход материалов – это самая простая и дешевая схема.
• Низкое расположение труб отопления – их можно смонтировать по уровню пола или вовсе опустить под полы (это можно увеличить гидравлическое сопротивление и потребовать применения циркуляционного насоса).

Присутствуют и некоторые недостатки, с которыми приходится мириться:

• ограниченная длина горизонтального участка – не более 30 метров;
• чем дальше от котла, тем холоднее радиаторы.

Впрочем, есть некоторые технические ухищрения, которые позволяют нивелировать эти недостатки. Например, с длиной горизонтальных участков можно справиться установкой циркуляционного насоса. Он же поможет сделать последние радиаторы более теплыми. Компенсировать падение температуры помогут и перемычки-байпасы на каждом из радиаторов. Давайте теперь обсудим отдельные разновидности однотрубных систем.

Источник: https://mebel-doma23.ru/stati/otoplenie-chastnogo-doma-vidy-kotlov-i-drugih-vodogreynyh-apparatov

Как правильно развести отопление в частном доме. Однотрубная схема отопительных систем

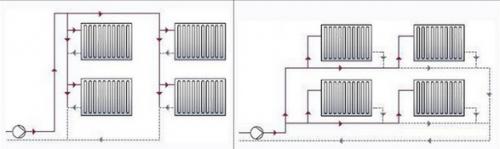

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

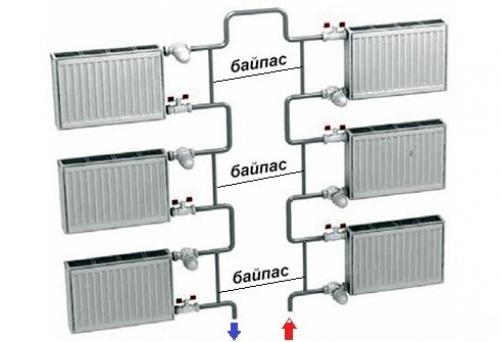

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

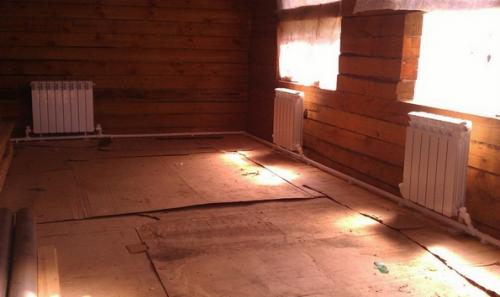

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.
