Обустройство канализационной системы в загородном доме дело не простое. В наружной канализационной магистрали должны присутствовать ревизионные колодцы. Монтаж канализационных колодцев осуществляется по установленным СНиП.

Самое востребованное сечение канализационных труб 100-110 мм. При их использовании между смотровыми колодцами должно быть 15 метров.

• Перепадной
• Узловой
• Поворотный.

Описание видов

Смотровые колодцы устанавливаются на прямом трубопроводе, расстояние между колодцами зависит от диаметра труб.

Перепадной колодцы устанавливаются в местах, где есть перепад трубопровода более чем 50 см. Если перелив больше, то создается ступенчатая система с несколькими колодцами.

Узловые колодцы монтируются, где несколько труб соединяются.

Поворотные , как не трудно догадаться организуются в местах поворотов системы.

Требования

Диаметр колодца зависит от того, потребуется ли в него опускаться для ревизии и ремонта или нет. Если спуск необходим, то есть глубина более метра диаметр колодезной трубы должен быть минимум метр. Это необходимо, для свободного доступа к трубам.

Вся система канализации заканчивается накопительными колодцами или фильтрационными.

Люди привыкли их называть канализационными колодцами, по сути они ими не являются – это септики.

Все правила установки канализационной системы для частных домов прописаны в СНиП 2,04,03-85

Для монтажа ревизионных колодцев в частном секторе в своем большинстве используются пластиковые трубы с большим диаметром.

Все смотровые колодцы должны закрываться крышкой. Иметь герметичное дно. Места прохождения труб, также обрабатываются герметиком. Если устанавливаются не глубокие колодцы, их глубина может быть всего 50-60 см, то с монтажом вопросов не возникает.

В месте соединения, поворота, перепада труб, организуется котлован требуемого размера.

Дно устилается щебнем.

Утрамбовывается.

В колодезной трубе делаются отверстия под трубы.

Колодец с дном устанавливается в котлован. Если дно отсутствует, то делается стяжка, после опускается труба и место стыковки обрабатывается герметиком или битумной мастикой.

Производится монтаж труб.

В случае глубокого залегания труб, потребуется большой котлован.

При установке необходима лестница.

Важно!

Все трубы прокладываются ниже уровня промерзания грунта, под уклоном от жилого строения к септику.

Рекомендуемый уклон 2-3 см на погонный метр.

Монтаж Канализационного колодца (септика)

Накопители или «канализационные колодцы» монтируются из бетонных колец и пластиковых.

Для обустройства емкости для стоков потребуются

• Кольца
• Дно
• Крышка
• Песок
• Щебень

Бетонные и пластиковые кольца для колодцев выпускаются разного диаметра.

Выбор размера колец зависит от объема септика.

Чем больше человек проживает в доме, тем больше должен быть объем накопителя.

Объем рассчитывается исходя из статистики. На одного жильца в день 200 л воды. Если в доме живет семья из 4 человек, размер септика 800 л + 1/3 = 1200л.

Объем увеличивается на 1/3 для того чтобы исключить переполнение септика по весне и в случае перерасхода воды (приезд гостей)

Внимание! Данная формула работает только для однокамерных накопителей, которые подлежат регулярной откачке.

Если планируется установить многокамерный септик с биологическим фильтром, то размер септика увеличивается в трое.

Канализационная сеть. Виды сетей

Сеть канализаций — это коммуникация с разными разветвлениями, которая состоит из разных труб и представляет одно целое.

Данная система необходима для транспортировки стоков от пользователей до специализированных ёмкостей, в которых перерабатывается и подвергается очистке вода.

Сети канализаций бывают двух видов:

• Внутренняя;
• Наружная.

Трубы и очистные системы, которые находятся на улице относятся к наружному виду канализационных сетей. А трубы, которые находятся внутри домов относятся к внутреннему виду.

В таких коммуникациях стоки транспортируются как под давлением, так и самотёком.

Поэтому все трубопроводы канализации разделяют на:

Безнапорные;
• Напорные.

Безнапорные трубопроводы систем канализации устанавливают под углом, для обеспечения передвижения сточных вод до финальной точки. Для устройства безнапорной канализации применяют трубы из полиэтилена.

Напорные канализационные сети функционируют вот по такому принципу: насос нагоняет давление и под его действием происходит отвод сточных вод. Для напорных трубопроводов используют трубы хорошей прочности, это нужно для того, чтобы они справлялись с давлением.

Также канализационные системы, это зависит от назначения, подразделяют на следующие виды:

• Ливневые канализации (отводящие талые и дождевые воды);
• Производственные;
• Хозяйственно – бытовые.
• Ливневая канализация нужна для вывода дождевой и талой воды.

Хозяйственно — бытовая канализация делится на два вида:

• Автономная (локальная);
• Центральная (главная).

Центральный тип канализации отводит нечистоты, от домов в районе города или населенном пункте, а автономная канализация обслуживает только один дом (в единичных случаях нескольких домов).

Способ установки наружных канализаций делят на:

• Раздельные;
• Общесплавные;
• Полураздельные.

Раздельные системы — это системы в которых все виды вод отводятся раздельно и в разные ёмкости. Общесплавные системы – это системы в которых все воды отводятся по одному пути. Полураздельные системы — это системы в которых сток дождевой воды и хозяйственных вод отводятся отдельно, но слив этих вод происходит в одну ёмкость.

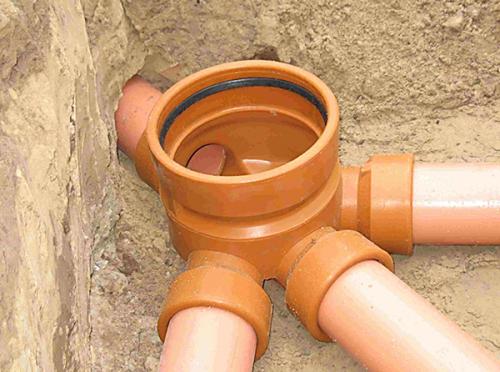

Смотровой колодец. Предназначение смотровых колодцев

Резервуары, которые монтируются на канализационных системы применяются для возможности выполнения некоторых процедур, способствующих определению состава жидкости, и для других целей, указанных ниже:

• Контроль за участком, где трубная конструкция поворачивает, присутствует ответвление, либо пересечение. В любой системе есть прямые участки, на которых с двух концов оборудуются колодцы для возможности обеспечения постоянного доступа к трубе при необходимости выполнения плановых мероприятий по очистке. Муфты и фланцы устанавливаются на участках с поворотами и различными ответвлениями, в которых наиболее часто возникают протечки различной степени интенсивности;
• Обеспечивается доступ к участкам с установленной регулировочной арматурой или разнообразными запорными механизмами;
• Участки размещения насосных станций. Нередко на участках, где устанавливаются разветвления и пересечения присутствует арматура для возможности регулировки интенсивности потоков воды в системе. Для доступа к такой арматуре необходимо оборудовать колодец;
• Места расположения насосных станций, установленные приборы учета, разнообразное оборудование. Просто на линии могут быть установлены отдельные разновидности механизмов и приспособлений, для их эксплуатации оборудуются специальные резервуары;
• Колодцы устанавливаются для возможности обеспечения планового слива стоков на участке водопровода в случае возникновения аварийной ситуации;
• В автономных системах колодцы нередко служат источником питьевой воды или выполняют функцию кессона, расположенного над устьем пробуренной скважины;
• Резервуары инспекционного предназначения монтируются на участках введения в здание либо преодоления препятствий, возникших на пути водопроводной системы.

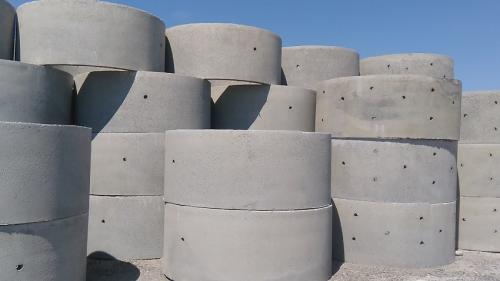

Канализационное кольцо. Основные виды и общие размеры канализационных колец

В продаже присутствуют бетонные изделия для строительства канализации двух видов:

1. Доборные (от 670 руб.).
2. Стеновые (от 990 руб.).

Стеновые канализационные кольца

Элементы стенового вида применяются для формирования горловины конструкции. Доборные варианты изделий имеют расширенную линейку размеров, причем нестандартных. Они применяются в тех случаях, когда высоту накопительных емкостей по проекту не получается сформировать из элементов со стандартными размерами. С помощью доборных колец можно скорректировать высоту любой конструкции септика.

Бетонные кольца, используемые для строительства дачной канализации, представляют собой элементы правильной округлой формы. Внутренний диаметр изделий находится в диапазоне от 70 до 200 см. Стандартная толщина стенок – 70-100 мкм. Чаще всего для изготовления сливных ям и дачных септиков используется размер 1-1.5 м, цена бетонных колец этого диаметра составляет 1500-2500 руб. за изделие.

Для изготовления колец производители применяют металлическую арматуру и марки бетона с разными характеристиками. Металл, в качестве армирующего компонента, повышает прочность изделий и надежность. Кроме этого, исключается вероятность растяжения конструкции, изготовленной из колец. В свою очередь, бетон обеспечивает коррозийную защиту металлу. В результате конструкция септика не подвергается деформационным изменениям под влиянием нагрузок на сжатие.

Размеры стеновых бетонных колец

Обратите внимание! Качественные железобетонные элементы для канализаций изготавливаются в соответствии с требованиями ГОСТа 8020-90. Поэтому в процессе выбора изделий стоит детально изучать инструкцию и данные производителя.

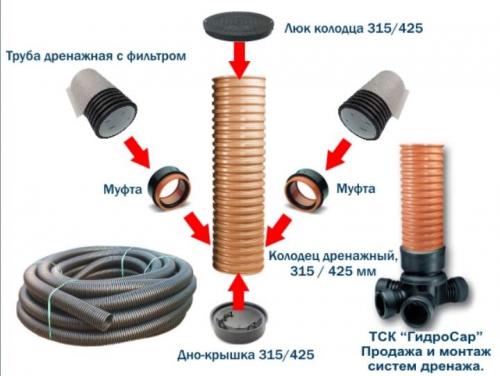

Дренажный колодец пластиковый. Пластиковый дренажный колодец: виды и цены. Как собрать своими руками +Фото

При постройке дома или дачи  очень важно продумать все детали. Особое внимание стоит уделить  системе устраняющей избыток влаги. Для этого используются дренажные колодцы. Раньше их изготавливали из бетонных колец, сейчас популярность завоевали пластиковые дренажные колодцы.

Их предназначение устранить  излишки грунтовой, верховой и поверхностной воды, а также избежать заболоченности.

В статье: Типы дренажных колодцев из пластика. Область применения. Характеристики материала. Особенности. Стоимость.

1. Смотровой
2. Перепадный

Коллекторные ( накопительные)

Колодцы устанавливается в единичном количестве. Предназначен для сбора всех стоков канализации. Для лучшего функционирования оснащается насосом. В отдельных случаях, а именно при разгрузке системы в нижележащий слой, производится монтаж без дна.

По сути накопительный колодец – это большая емкость, в которой происходит скопление жидкости, с последующим ее перемещением в водоем или ливневую канализацию.

Дренирует воду подальше от фундамента. Располагается система в самой низкой точке участка.

Смотровая система

Устанавливается для контроля и очистки колодца. Данный колодец монтируют в точках поворотов, Формирования узлов или подсоединения к центральным магистралям.

Именно из них производится чистка трубной магистрали.

Перепадный колодец

Обустраивается, там, где происходит стыковка трубопроводов, располагающихся на разной глубине. Если необходимо понизить скорость самотека, при пересечении подземных сооружений перепадная система будет актуальна.

Перепадные колодцы  имеют несколько видов внутреннего устройства:

1. Камеры с одним гасителем
2. Коллекторы с системой водоотбойников
3. С вводной системой сверху и отводной снизу
4. Состоящие из двух секций, соединенных трубой под углом.

В одном варианте исполнения сила потока гасится о дно, в другом с помощью водоотбойников.

Каждый вид, в своем большинстве, монтируется для выполнения определенной функции. По конструкции они похожи. Это емкость расположенная вертикально с одним или несколькими входом и выходом для труб.

Дренажные колодцы изготавливают из разных по структуре полимеров.

• ПВХ (PVC) – поливинилхлорид.
• ПП (PP) – полипропилен.
• ПЭ (PE) – полиэтилен обычный и повышенной плотности.
• Иногда в пластик добавляют красители и песок.
• ПВХ – самый устойчивый к химическим соединениям.
• ПП – обладают хорошей пластичностью. Внимание при низкой температуре становятся хрупкими
• ПЭ – устойчивы к морозам. Могут замерзнуть, но после оттаивания полностью восстанавливаются.

Хороший материал для применения в подвижном грунте.

Особенности дренажных колодцев из пластика

1. Легкие
2. Устойчивы к химическим реакциям
3. Срок службы 50-70 лет
4. Не требуется производить врезание труб, все выполняется на заводе.
5. Простой монтаж
6. Выдерживают многотонную нагрузку.

Для монтажа достаточно двух человек.

При всех своих достоинствах у колодцев из пластика есть один недостаток. Конструкцию может просто выдавить из грунта при паводке и пучении.

Примечание

• Так же колодцы выпускаются монолитные  и детальные.
• Монолитные практичнее, но изготавливаются в малом размерном диапазоне.
• Детальную систему проще транспортировать, но по прочности уступают .

Канализационный коллектор. Коллектор канализационный

Канализация представляет собой довольно сложную систему, состоящую из огромного количества элементов, выполняющих различные важные функции.

Как правило, все сточные воды по различным каналам поступают под землю и оттуда перемещаются к очистительным сооружениям для последующего сброса в водоемы. Коллектор канализационный, по своей сути, является главным элементом системы стока вод. Он представляет собой подземный канал большого размера или же трубу большого диаметра .

Наличие доступа к канализационному коллектору с целью наружного контроля является обязательным, поэтому в верхней части коллекторного пространства предусмотрены специальные колодцы. Снаружи все колодцы закрываются надежными люками. До некоторого времени использовались чугунные или бетонные люки. Сегодня старые тяжелые конструкции потеряли актуальность. Им на смену пришли качественные, легкие и не менее долговечные полимерные люки .

Являясь неотъемлемой частью канализационной системы, коллекторы предназначены для сбора сточных вод, подающихся из одного или нескольких канализационных бассейнов. После сбора канализационных вод в коллекторе осуществляется их отведение к канализационным насосным станциям, автономным очистительным сооружениям, а также к месту сброса в различные водоемы.

Все канализационные коллекторы не предусматривают перемещения в нем обслуживающего персонала, поэтому являются не проходными и самотечными. В некоторых случаях строят напорные коллекторы.

При этом все коллекторы имеют определенную классификацию:

• Канализационные коллекторы, собирающие сточные воды только из одного канализационного бассейна;
• Главные коллекторы, осуществляющие сбор сточных вод из двух и более коллекторов канализационных бассейнов;
• Коллекторы, находящиеся за пределами города, осуществляющие сбор и отвод сточных вод за пределы канализационной системы к объектам очистки, насосным станциям или непосредственно к месту сброса стоков в водоем.

Строительство или прокладка коллектора канализационного является довольно сложным делом, поскольку должны быть соблюдены все требования касательно надежности и безопасности в эксплуатации при длительном сроке службы. Поэтому при разработке технического проекта следует учесть огромное количество важных факторов, например, ожидаемые объемы стоков, особенности местного грунта, прочность строительного материала и многое другое.
