Как делается Утеплённая шведская плита. Кому подходит УШП

Как делается Утеплённая шведская плита. Кому подходит УШП

Выбор фундамента — это всегда решение сложного уравнения. Он должен быть надежным, практичным, выдерживать нагрузку от дома, не бояться морозного пучения, не пропускать холод в дом и не выпускать тепло наружу. При этом еще желательно, чтобы строительство было доступным и быстрым. Родоначальник УШП появился в Америке в начале XX века. Так появился малозаглубленный плитный фундамент. Чуть позже модель была доработана скандинавскими строителями с учетом непростого климата, и плитный фундамент стали возводить по слою утеплителя, который не только защищает от промерзания, но и не дает уйти теплу через конструкцию фундамента. Еще одно преимущество УШП в том, что в него уже интегрирована система теплого пола и инженерные коммуникации. Сам же фундамент представляет собой готовый черновой пол первого этажа, по которому на этапе внутренней отделки останется только смонтировать финишное покрытие.

УШП вполне можно назвать универсальной технологией: она подходит для слабонесущих грунтов, например, суглинков и глины, служит надежным основанием для наиболее распространенных типов домов, включая каркасные и брусовые, которые стали популярны в наше время. Ограничением могут служить только влагонасыщенные грунты с высоким уровнем грунтовых вод. Но на таких участках стройка в принципе превращается в затратный процесс.

Утепленная шведская плита не предполагает наличия цокольного этажа и подвального помещения ввиду особенностей своей конструкции – монолитная плита.

В этом случае придется выбрать одну из модификаций ленточного фундамента.

Шведская плита технониколь. XPS CARBON ECO SP (УШП) 2360х580х100-L (4 плит, 5,47 кв.м)

Показатель веса приводится справочно для определения логистических параметров и не является качественным показателем материала. Параметр веса продукции на основе экструзионного пенополистирола ТЕХНОНИКОЛЬ (а также показатель плотности материала) не имеет прямой зависимости на теплотехнические и прочностные характеристики продукции.

Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF является одним из самых высокоэффективных теплоизоляционных материалов. Повышенная прочность и низкий показатель теплопроводности обуславливают популярность материала в промышленном и гражданском строительстве.

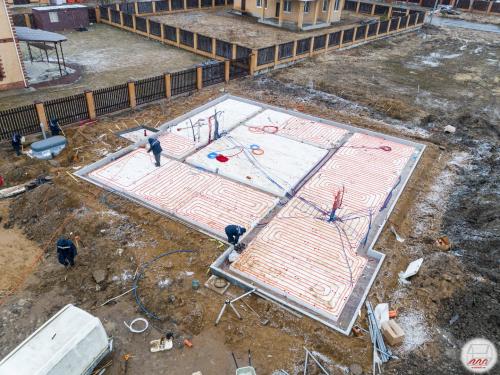

Фундамент по типу «утепленная шведская плита» объединяет в себе устройство утепленной монолитной фундаментной плиты и сеть коммуникаций, включая систему подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.
В качестве утеплителя в конструкции фундамента используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP , который не впитывает воду, не набухает и не дает усадки, химически стоек и не подвержен гниению. Высокая прочность на сжатие как при 10%-м, так и при 2%-м сжатии позволяет применять данный материал в нагружаемых конструкциях и обеспечивать стабильность толщины под нагрузкой. XPS ТЕХНОНИКОЛЬ CARBON ECO SP – единственный в России специализированный продукт для организации фундамента по типу «утепленная шведская плита». Высокая прочность на сжатие при 2%-м сжатии и низкий показатель теплопроводности обуславливают высокую популярность материала при создании подобных фундаментов.
При производстве XPS ТЕХНОНИКОЛЬ CARBON ECO SP используются наноразмерные частицы углерода. Наноуглерод снижает теплопроводность материала и повышает его прочность. Благодаря насыщению наноуглеродом плиты XPS ТЕХНОНИКОЛЬ CARBON ECO приобретают темно-серебристый оттенок и обладают высокими показателями энергоэффективности.
Преимущества:
Устройство фундамента и прокладка коммуникаций выполняются в ходе одной технологической операции, что позволяет сократить сроки строительства. Поверхность фундаментной плиты готова для укладки напольного покрытия. Слой теплоизоляции под фундаментом надежно защищает от потерь тепла, а это означает снижение расходов на отопление дома. Почва под утепленной плитой не промерзает, что исключает проблемы на пучинистых грунтах. Закладка подобного фундамента позволяет либо полностью отказаться от тяжелой техники, либо минимизировать затраты на её использование.

Источник: https://dizajn-interera.ru-land.com/stati/etapy-izgotovleniya-fundamenta-uteplyonnaya-shvedskaya-plita-konstrukciya-uteplyonnoy-plity

УШП плита технология. Что такое УШП

Утепленная шведская плита, сокращенно УШП, представляет собой монолитный фундамент малого заглубления, утепленный пенополистиролом.

Несмотря на название «утепленная шведская плита» или «schwedenplatte» история появления технологии берет начало Америке 30-х годов прошлого века, когда в период Великой депрессии инженеры разработали упрощенный вариант фундамента для частного домостроения в виде бетонной плиты, отлитой на небольшой глубине или вообще поверх грунта.

Приставка «шведская» добавилась после того, как скандинавские страны — Швеция и Финляндия — позаимствовали американскую технологию и в свойственной им манере рационализаторства существенно ее улучшили. В шведско-финском варианте фундамент представляет собой комплексную систему из утепленного основания, встроенных коммуникаций и чернового пола.

УШП в России

Российский опыт применения плиты УШП в качестве фундамента насчитывает не более десяти лет. По одной из версий скандинавская технология пришла к нам в страну через строительный форум, когда пользователь из Прибалтики рассказал про необычный фундамент, который ему обустроили шведские строители.

Сейчас УШП все чаще применяется при строительстве индивидуальных домов и деревянных домов в частности. Многие строительные фирмы добавили устройство этого типа фундамента в перечень оказываемых услуг.

Корпорация TECHNONICOL активно продвигает УШП на российском рынке. Специально для данной технологии в компании разработали особый тип экструзионного пенополистирола, который используется в системе TECHNONICOL CARBON ECO SP. Это единственный в России специализированном продукте для организации фундамента по типу «утепленная шведская плита».

С точки зрения географии применение УШП не имеет никаких климатических ограничений. Дома на такой плите возводят и успешно эксплуатируют не только в средней полосе России и на юге, но даже и за полярным кругом, в районах вечной мерзлоты.

Шведская плита недостатки. Ушп фундамент и его недостатки

В наше время, УШП фундамент пользуется нарастающей популярностью. Не стоит забывать, что перед тем, как выбирать данный тип фундамента, важно иметь полное представление о всех его плюсах и минусах. В этой статье мы постараемся полностью раскрыть все достоинства и недостатки УШП фундамента. Точнее сказать, речь пойдет по большей части о недостатках УШП фундамента.

   Фундамент УШП – это тип фундамента дома, по большей части состоящий из монолита, который имеет малое заглубление. Понятное дело, что УШП – это аббревиатура, которая расшифровывается как утепленная шведская плита.

Минусы УШП фундамента

• УШП имеет значительно меньшую высоту, если сравнивать его с другими видами фундаментных оснований. А это понятное дело, влияет на качество будущего жилья. Безусловно, многие из людей, считают безопасность своей жизни одним из важнейших аспектов. Ведь, в конечном итоге, если возвести не качественный фундамент, то и строительство самого дома, будет такого же качества или же вовсе может не состояться.
• Все самые важные и нужные инженерные коммуникации находятся непосредственно внутри фундамента, а это значительно затрудняет доступ к ним. А в наше время, возможны самые различные ситуации, при которых, будет необходим срочный доступ к коммуникациям, и его отсутствие может повлечь за собой, самые не поправимые последствия, вплоть до необходимость разрушения основ фундамента.
• Для того, чтобы проводить монтажно-строительные работы, необходимо нанимать профессиональную бригаду строителей, что также, приводит к дополнительным финансовым затратам. В этом случае с экономить никак не получиться, как бы этого не хотелось, поскольку, некачественное возведения фундамента, скорее всего это приведет к постройке жилого помещения не благо приятного для проживания.
• Выбирая в качестве фундамента, УШП, стоит знать, что о постройке подвального помещения придется забыть. Все дело в том, что этот фундамент по техническим причинам делает абсолютно не возможным постройку «подвала». А ведь для людей, которые проживают в сельской местности, подвальное помещение – это по истине «стратегически важный объект», поскольку, там хранятся продуктовые запасы на зимнее время года. По этому, прежде чем выбирать УШП фундамент в сельской местности, нужно трижды подумать.
• Все мы любим красивые, большие, многоэтажные здания, так вот, если применять в качестве фундамента, УШП, то о возведении многоэтажных строений не может быть и речи. Техническая особенность УШП фундамента такова, что он никоем образом ни рассчитан на так сказать, «тяжелые здания», а может использоваться только для постройки одноэтажных или не больших, двух этажных строений.

Далее, давайте поговорим собственно о том, каков же состав у УШП фундамента?

Состав фундамента УШП

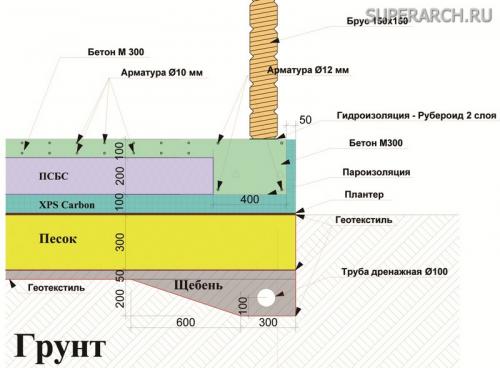

   В состав УШП фундамента, входит:

• Подушка песчаная
• Грунт
• Трубы коммуникаций
• Щебень
• Пенополистирол, он же утеплитель
• Сетка армирующая
• Система «теплый пол», обогревательные элементы
• Бетон

    Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Плюсы УШП фундамента

   Ранее, мы уже поговорили о минусах этого вида фундамента. Несмотря на некоторые недостатками, он обладает и рядом положительных особенностей.

• Возводить основание этого фундамента, можно на довольно большом количестве грунтов. Безусловно, существует ряд грунтов, на которых монтаж этого грунта не возможен, но и тут есть положительный момент. Если вы собрались строить дом с фундаментом УШП, но знаете, что на этом грунте, проводить его монтаж, ну ни как нельзя, обратитесь к специалисту и он вам подскажет, что делать. Решение есть. Для того, чтобы возводить фундамент, на тех грунтах, где этого делать нельзя, нужно просто, территорию под фундамент, засыпать средней зернистостью песка и разравнять.
• Этот утеплитель, обладает уникальными свойствами, которые предотвращают потерю тепла, а это позволяет с экономить значительную часть денежных средств, на отоплении жилого помещения.
• По большому счету, основания самого фундамента, уже является черновым полом, на который, можно без особых проблем, постелить абсолютно любое напольное покрытие.
• Для того, чтобы провести монтаж, фундамента УШП, не нужно применение тяжелой строительной техники, а подойдет и бригада до четырех человек, которая в течении двух недель проведет монтаж фундамента.

   Обращая внимание на все о чем мы говорили, очень важно, как говориться, сто раз подумать перед выбором фундамента, а лучше всего обратиться к специалисту и вместе, учесть все за и против, того или иного вида фундамента.

Фундамент шведская плита плюсы и минусы. Что такое утепленная шведская плита

УШП – это фундаментное основание неглубокого заложения, который по конструкции и внешнему виду максимально схож с классическими монолитными плитами из железобетона. Конструкция утепленной шведской плиты, или УШП, состоит из подготовленного грунтового основания с дренажной системой, утепленной отмостки, нижнего теплоизоляционного слоя и верхнего бетонного основания, которое по совместительству выступает как пол первого этажа.

Для подбора исполнителя, готового оказать профессиональную помощь в подготовке документов по земельному участку и проекта строительства дома рекомендуем воспользоваться поиском по компаниям в каталоге Building Companion. В профиле подрядчика можно ознакомиться с отзывами, портфолио и запросить оценку стоимости работ.

Получить консультацию специалистов по вопросам подготовки к строительству »

Для установки несущих стен дома в бетонном основании предусматриваются тяжелые бетонные балки с армированием. Под бетонным основанием расположен утепленный слой, который вместе с утепленной отмосткой препятствуют промерзанию грунта . Тем самым практически полностью исключается, либо минимизируется эффект морозного пучения, который очень плохо сказывается на фундаментах другого типа. Под несущими балками располагается пенополистирол повышенной плотности, который прекрасно выдерживает любые большие нагрузки.

Какова технология строительства утепленной шведской плиты? Она включает следующие этапы:

• Подготовка участка к строительству. Установка временного ограждения, подведения всех необходимых коммуникаций: воды, газа, электричества. Завозится весь необходимый строительный инвентарь, участок выравнивается, делается разметка контуров будущего фундамента.
• Вырывается котлован при помощи экскаватора. УШП – это мелкозаглубленный фундамент, который не требует серьезного разрывания почвы по сравнению с другими типами фундаментов. Это также позволяет значительно сэкономить.
• Создается дренажная система. По периметру котлована вырывается траншея, которая будет использоваться для дренажа. На дно траншеи укладывается геотекстиль, а затем оно выкладывается щебенкой. Укладывается дренажная труба, а в установленных местах – колодцы, в которые эти трубы будут в дальнейшем отводить воду. Трубы также сверху укладываются щебнем, а поверх всего этого укладывается геотекстиль. Выполняется песчаная подсыпка – это будущая подсыпка. Песок укладывается слоями и тщательно трамбуется до идеально ровного уровня.
• Укладывается теплоизоляционный слой. Для этого применяются так называемые L-блоки из вспененного полистирола. Они имеют высокие показатели тепло- и гидроизоляции, устойчивы к любым температурным воздействиям и вырезаются в точном соответствии с проектным планом. Блоки способны выдержать нагрузку будущего здания. Параллельно с этим этапом выполняется укладка коммуникаций, выкапываются траншеи для труб и кабелей (при подземной прокладке электропроводки).
• Под будущую силовую стяжку укладываются листы из пенополистирола. Обычно они укладываются в три слоя. Это – основа утепления, которая в дальнейшем позволит не чувствовать холод на полу первого этажа даже в самую холодную зиму. Чтобы при заливке фундамента бетоном блоки не расползлись, края периметра ограничиваются деревянными бортиками.

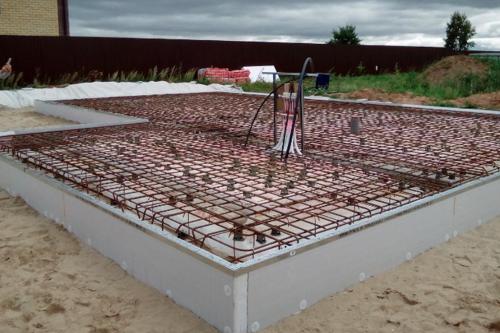

• Готовится арматура, вязальная проволока. Делается каркас для фундаментных балок. Арматура укладывается с шагом, определенным в проекте, а затем фиксируется вязальной проволокой, чтобы создать необходимое натяжение при заливке бетоном. Укладывается нижняя сетка силовой стяжки фундамента, которая делается также из арматуры. На этом этапе при необходимости также укладывается теплый пол, трубки хорошо изолируются и закрепляются. Выполняется верхняя сетка силовой стяжки.
• Подготавливается бетонная смесь, приезжает бетононасос и бетоновоз. Начинается заливка бетона. В процессе укладки используется вибротехнология (виброрейка), которая устраняет пузырьки и неровности, позволяя уложить бетон максимально ровно. Уровень бетона контролируется при помощи нивелира. Поверхность немного застывает, а потом заглаживается затирочной машиной.

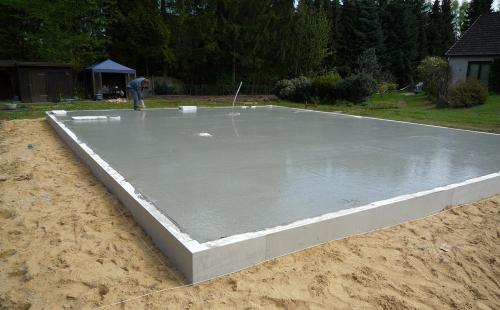

Шведская плита своими руками. Утеплённая шведская плита или УШП —, что это за технология

Технология подразумевает устройство шведской плиты с утеплением. Это разновидность монолитного фундамента под здание без подвального помещения. Характерной особенностью конструкции является жесткость. Это качество позволяет строить малоэтажные дома в условиях:

• близкого к поверхности протекания грунтовых вод;
• высокого содержания песка в почве;
• рыхлости, пучения и подвижности почвенных пластов.

Здесь за счет утепления предусмотрена профилактика деформации шведской монолитной плиты от периодической смены давления со стороны грунта. То есть здание будет надежно стоять на основании без проседания.

Преимущества и недостатки

Благодаря особенностям конструктивного и функционального характера УШП технология обладает положительными характеристиками, которые особенно ценятся в северных регионах:

• котлован выкапывается с минимальным заглублением, это можно сформировать своими руками без аренды спецтехники;
• утеплитель снижает уровень перепадов температур, что положительно сказывается на долговечности железобетона и расходах на теплоизоляцию строения, отопление;
• монолит надежно защищает инженерные коммуникации, протянутые до заливки бетона в тело будущего фундамента;
• герметичный шведский фундамент на всей площади не имеет мостиков холода, риск появления которых сведен к минимальному;
• сформированная утепленная шведская плита пригодна для использования в качестве чернового основания под декоративную отделку пола (не требуется упрочнение, усиленная гидроизоляция, устройство стяжки или выравнивание, если это не предусмотрено проектом).

В России шведская инструкция повсеместного применения не имеет из-за минусов, которые отмечают мастера или владельцы земельного участка под строительство жилого дома:

• В большей степени уклон делается на итоговую стоимость по смете. Это касается не только объема бетона и теплоизоляционных материалов.
• Выбор конкретных материалов. Например, мягкий утеплитель провоцирует усадку, пенополистирол прогрызают мыши, визуально контролировать состояние утеплителя невозможно в целом. Приходится ограничиваться хорошими жесткими плитами с длительным сроком службы, проводить защитные мероприятия от грызунов.
• Для любителей садоводства под плитой не хватает подвала. Для проектировщиков сложность представляет наклонная поверхность. А для желающих построить вместительный коттедж мешает ограниченность двумя этажами либо легковесными бревнами, блоками.

Источник: https://dizajn-interera.ru-land.com/novosti/uteplennaya-shvedskaya-plita-shag-za-shagom-komu-podhodit-ushp

Утепленная шведская плита расчет. Технология фундамента УШП

Технология возведения фундамента УШП настолько проста, что дает возможность осуществить работы своими руками. УШП фундамент- обозначает утепленная шведская плита или schwedenplatte. Его ошибочно относят к плитным фундаментам. На самом же деле, УШП фундамент- это незаглубленный ленточный фундамент, совмещенный с полами по грунту с одновременным бетонированием в несъемной опалубке из пенополистерола и с системой напольного отопления.

7 этапов технологии возведения фундамента УШП своими руками:

1. Расчет УШП

Расчет УШП подразумевает составление плана плиты. Для этого необходимо:

-рассчитать нагрузки на фундамент по плану дома

Для УШП нагрузки стоит рассчитывать на каждое ребро.

Итак, начнем расчет:

• Нагрузка от стены= ширина*длина*высота*плотность материала
• Нагрузка от перекрытия= площадь перекрытия*плотность перекрытия (если все перекрытие передает нагрузку на стену, например, центральная стена)

=1/2площади перекрытия* плотность перекрытия (если на стену опирается половина перекрытия)

• Нагрузка от крыши= площадь крыши*вес крыши (вес стропильной системы+ вес обрешетки+ вес утеплителя+ вес кровельного покрытия).
• Снеговая нагрузка= вес снегового покрытия для Вашего региона * коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие для угла крыши в 35 градусов * площадь крыши
• Ветровая нагрузка= Нормативное значение ветровой нагрузки * Коэффициент, учитывающий изменение ветрового давления по высоте * площадь
• Суммируем все нагрузки и получаем нагрузку на всю длину в тоннах. Полученное число делим на длину ребра, чтобы получить нагрузку на метр длины. Далее, умножив на 9.81 получаем уже не т/м, а кН/м.
