Фундамент в виде утепленной шведской плиты. УШП
Фундамент в виде утепленной шведской плиты. УШП
УШП – это монолитный плитный фундамент, с дренажом, слоем утепления из экструдированного пенополистирола (ЭППС), с коммуникациями для теплого пола по всему периметру первого этажа, с идеально ровной поверхностью без необходимости стяжки для чистовой отделки пола.
УШП пригодна для дома из любого материала и большинства известных грунтов. Выбрали УШП? Будьте уверены в том, что дом будет суперкомфортным. В чем преимущества, читайте в материале.
История
Первые упоминания о данном фундаменте датируются 1999 г. в контексте Европы. Высокая культура загородного строительства одновременно с приличной стоимостью энергоресурсов сыграли решающую роль в появлении этого фундамента, а с появлением таких прелестей как ЭППС (экструдированные плиты утепления), сшитый полиэтилен и полиэтилен низкого давления (ПНД) для труб, фундамент УШП приобрел свои современные качества. В таких странах как Швейцария, Швеция, Германия, Польша, Англия и даже Новая Зеландия частные дома все чаще стали базироваться на УШП. Шведская она, потому что популяризацию и теоретическое обоснование получила именно в колыбели Скандинавского полуострова в компании Dorocell, давшей для УШП методику, комплектующие и возможности для моделирования и расчета. Россия, как всегда, существенно отставая от предшественников, начала внедрять УШП сравнительно недавно, поэтому практики вековой долговечности не имеем. Но склонны доверять западным коллегам и теоретически обоснованным техническим расчетам.
УШП или ленточный фундамент. Что думают люди про УШП
УШП хороша для каркасных гаражей, бань. Там где пусть пропучит, несильно если. А так, кроме возможного перерасхода бетона, плюсов особых не видать.
- Согласно практики строительства утепленных мелкозаглубленных фундаментов, в качестве такого фундамента может использоваться как плита с полами по грунту, так и ленточный фундамент и постоянный деревянный фундамент , поэтому первое утверждение верно, а второе не совсем, УШП используется для домов, где средняя температура не опускается ниже 18°С (зимой можно уехав, выключить отопление, но не более, чем на 3 недели). Это означает, что для гаражей и бань УШП совсем не подходит, хотя в них тоже можно утеплить плиту снизу.
Ну раз в УШП утепление решает, то почему бы не сделать УРЛ (утепленную русскую ленту)?
В бетоне некоторая экономия, в арматуре существенная экономия, результат тот же.
Надо чтобы шведская была. На худой конец финская. И домик каркасный запилить.
Под плиту нужно готовить основание. На плодородный грунт вы ее не поставите, правильно? Значит 50-60 см грунта долой. Сама плита толщиной 30 см, плюс под ней утеплитель 10 см (хотя под пол по грунту и 5 см будет достаточно - это из неявной экономии) итого 40 см. Получается у вас уровень чернового пола минус 10 см от уровня земли. Что делаем? делаем подушку. Но не только из-за высоты, но и по технологии положено замещение грунта на непучинистый. Под пятно застройки+под отмостку. А это 20 м3 щебня/песка (или приблизительно 25 т.р.) на каждые 10 см подъема. Подняли на 40 см - 100 т.р. выложили, на 60 см - 150 т.р. И это только за материал, без укладки, без трамбовки. Вы скажете, позвольте, так под полы по грунту тоже поднимать основание! Да, но это не 20 м3, а 14 м3 за 10 см. Кроме того мы можем плитами перекрытия перекрыться и все равно останемся не только с высоким полом но и с солидной экономией в кармане.
Плита конечно же имеет право на существование. Но это НЕ универсальное, НЕ дешевое, НЕ экономичное решение, как многие ее преподносят.
Шведская плита недостатки. Ушп фундамент и его недостатки
В наше время, УШП фундамент пользуется нарастающей популярностью. Не стоит забывать, что перед тем, как выбирать данный тип фундамента, важно иметь полное представление о всех его плюсах и минусах. В этой статье мы постараемся полностью раскрыть все достоинства и недостатки УШП фундамента. Точнее сказать, речь пойдет по большей части о недостатках УШП фундамента.
Фундамент УШП – это тип фундамента дома, по большей части состоящий из монолита, который имеет малое заглубление. Понятное дело, что УШП – это аббревиатура, которая расшифровывается как утепленная шведская плита.
Минусы УШП фундамента
- УШП имеет значительно меньшую высоту, если сравнивать его с другими видами фундаментных оснований. А это понятное дело, влияет на качество будущего жилья. Безусловно, многие из людей, считают безопасность своей жизни одним из важнейших аспектов. Ведь, в конечном итоге, если возвести не качественный фундамент, то и строительство самого дома, будет такого же качества или же вовсе может не состояться.
- Все самые важные и нужные инженерные коммуникации находятся непосредственно внутри фундамента, а это значительно затрудняет доступ к ним. А в наше время, возможны самые различные ситуации, при которых, будет необходим срочный доступ к коммуникациям, и его отсутствие может повлечь за собой, самые не поправимые последствия, вплоть до необходимость разрушения основ фундамента.
- Для того, чтобы проводить монтажно-строительные работы, необходимо нанимать профессиональную бригаду строителей, что также, приводит к дополнительным финансовым затратам. В этом случае с экономить никак не получиться, как бы этого не хотелось, поскольку, некачественное возведения фундамента, скорее всего это приведет к постройке жилого помещения не благо приятного для проживания.
- Выбирая в качестве фундамента, УШП, стоит знать, что о постройке подвального помещения придется забыть. Все дело в том, что этот фундамент по техническим причинам делает абсолютно не возможным постройку «подвала». А ведь для людей, которые проживают в сельской местности, подвальное помещение – это по истине «стратегически важный объект», поскольку, там хранятся продуктовые запасы на зимнее время года. По этому, прежде чем выбирать УШП фундамент в сельской местности, нужно трижды подумать.
- Все мы любим красивые, большие, многоэтажные здания, так вот, если применять в качестве фундамента, УШП, то о возведении многоэтажных строений не может быть и речи. Техническая особенность УШП фундамента такова, что он никоем образом ни рассчитан на так сказать, «тяжелые здания», а может использоваться только для постройки одноэтажных или не больших, двух этажных строений.
Далее, давайте поговорим собственно о том, каков же состав у УШП фундамента?

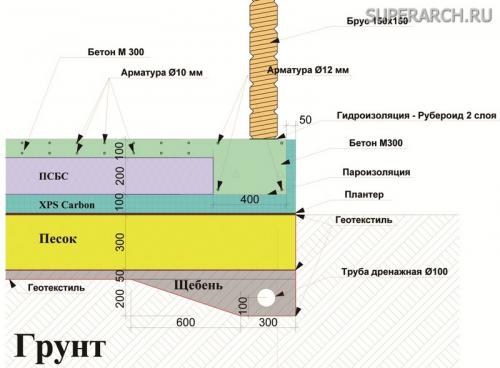

Состав фундамента УШП
В состав УШП фундамента, входит:
- Подушка песчаная
- Грунт
- Трубы коммуникаций
- Щебень
- Пенополистирол, он же утеплитель
- Сетка армирующая
- Система «теплый пол», обогревательные элементы
- Бетон
Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.
Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.
Плюсы УШП фундамента
Ранее, мы уже поговорили о минусах этого вида фундамента. Несмотря на некоторые недостатками, он обладает и рядом положительных особенностей.
- Возводить основание этого фундамента, можно на довольно большом количестве грунтов. Безусловно, существует ряд грунтов, на которых монтаж этого грунта не возможен, но и тут есть положительный момент. Если вы собрались строить дом с фундаментом УШП, но знаете, что на этом грунте, проводить его монтаж, ну ни как нельзя, обратитесь к специалисту и он вам подскажет, что делать. Решение есть. Для того, чтобы возводить фундамент, на тех грунтах, где этого делать нельзя, нужно просто, территорию под фундамент, засыпать средней зернистостью песка и разравнять.
- Этот утеплитель, обладает уникальными свойствами, которые предотвращают потерю тепла, а это позволяет с экономить значительную часть денежных средств, на отоплении жилого помещения.
- По большому счету, основания самого фундамента, уже является черновым полом, на который, можно без особых проблем, постелить абсолютно любое напольное покрытие.
- Для того, чтобы провести монтаж, фундамента УШП, не нужно применение тяжелой строительной техники, а подойдет и бригада до четырех человек, которая в течении двух недель проведет монтаж фундамента.
Обращая внимание на все о чем мы говорили, очень важно, как говориться, сто раз подумать перед выбором фундамента, а лучше всего обратиться к специалисту и вместе, учесть все за и против, того или иного вида фундамента.
Утепленная шведская плита расчет. Технология фундамента УШП
Технология возведения фундамента УШП настолько проста, что дает возможность осуществить работы своими руками. УШП фундамент- обозначает утепленная шведская плита или schwedenplatte. Его ошибочно относят к плитным фундаментам. На самом же деле, УШП фундамент- это незаглубленный ленточный фундамент, совмещенный с полами по грунту с одновременным бетонированием в несъемной опалубке из пенополистерола и с системой напольного отопления.
7 этапов технологии возведения фундамента УШП своими руками:
1. Расчет УШП
Расчет УШП подразумевает составление плана плиты. Для этого необходимо:
-рассчитать нагрузки на фундамент по плану дома
Для УШП нагрузки стоит рассчитывать на каждое ребро.
Итак, начнем расчет:
- Нагрузка от стены= ширина*длина*высота*плотность материала
- Нагрузка от перекрытия= площадь перекрытия*плотность перекрытия (если все перекрытие передает нагрузку на стену, например, центральная стена)
=1/2площади перекрытия* плотность перекрытия (если на стену опирается половина перекрытия)
- Нагрузка от крыши= площадь крыши*вес крыши (вес стропильной системы+ вес обрешетки+ вес утеплителя+ вес кровельного покрытия).
- Снеговая нагрузка= вес снегового покрытия для Вашего региона * коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие для угла крыши в 35 градусов * площадь крыши
- Ветровая нагрузка= Нормативное значение ветровой нагрузки * Коэффициент, учитывающий изменение ветрового давления по высоте * площадь
- Суммируем все нагрузки и получаем нагрузку на всю длину в тоннах. Полученное число делим на длину ребра, чтобы получить нагрузку на метр длины. Далее, умножив на 9.81 получаем уже не т/м, а кН/м.
Фундамент шведская плита плюсы и минусы. Что такое УШП
Утепленная шведская плита, сокращенно УШП, представляет собой монолитный фундамент малого заглубления, утепленный пенополистиролом.
Несмотря на название «утепленная шведская плита» или «schwedenplatte» история появления технологии берет начало Америке 30-х годов прошлого века, когда в период Великой депрессии инженеры разработали упрощенный вариант фундамента для частного домостроения в виде бетонной плиты, отлитой на небольшой глубине или вообще поверх грунта.
Приставка «шведская» добавилась после того, как скандинавские страны — Швеция и Финляндия — позаимствовали американскую технологию и в свойственной им манере рационализаторства существенно ее улучшили. В шведско-финском варианте фундамент представляет собой комплексную систему из утепленного основания, встроенных коммуникаций и чернового пола.
УШП в России
Российский опыт применения плиты УШП в качестве фундамента насчитывает не более десяти лет. По одной из версий скандинавская технология пришла к нам в страну через строительный форум, когда пользователь из Прибалтики рассказал про необычный фундамент, который ему обустроили шведские строители.
Сейчас УШП все чаще применяется при строительстве индивидуальных домов и деревянных домов в частности. Многие строительные фирмы добавили устройство этого типа фундамента в перечень оказываемых услуг.
Корпорация TECHNONICOL активно продвигает УШП на российском рынке. Специально для данной технологии в компании разработали особый тип экструзионного пенополистирола, который используется в системе TECHNONICOL CARBON ECO SP. Это единственный в России специализированном продукте для организации фундамента по типу «утепленная шведская плита».
С точки зрения географии применение УШП не имеет никаких климатических ограничений. Дома на такой плите возводят и успешно эксплуатируют не только в средней полосе России и на юге, но даже и за полярным кругом, в районах вечной мерзлоты.
