Для обеспечения быстрого отвода грязной воды в канализационную систему под раковиной устанавливается сифон. Замена и установка этого прибора для некоторых может представлять сложную задачу. В этом обзоре пойдет речь о том, как собрать сифон на кухне. Для того чтобы выполнить установку, необходим правильный подход, и тогда даже непрофессионал справится с работой. Для этого не нужен специфический инструмент, понадобится всего лишь отвертка.

Сборка сифона – подробная инструкция

Сборка сифона производится для соединения любого сантехнического прибора с канализацией. Конструкция сифона способствует накоплению в нем воды, благодаря чему запах канализационных вод не проникает в помещение.

Сифон для ванны

Такие сифоны коленного типа устанавливаются на чугунные, акриловые ванны. а также поддоны душевых боксов. Для этой конструкции обязательно наличие перелива.

Наглядная схема «Как собрать сифон для ванны»

Принцип устройства разных моделей сифонов для ванн одинаков.

• Пробка (1) резиновая или пластмассовая для сливного отверстия ванной крепится цепочкой к накладке перелива. Пробка нужна для набора воды в прибор сантехники.
• Защитная решетка стандартного диаметра 63 мм (2) устанавливается с резиновой прокладкой (2с) на сливное отверстие ванной. Задача решетки – защищать от проникновения в канализацию различных предметов.
• Далее берем отводной патрубок (4) В верхней части патрубка имеется платформа с небольшим бортиком для прокладки (3) и рельефными кольцами. Такая конфигурация не позволит прокладке сместиться при монтаже. Прокладку (3) следует выставить в нужное положение и плотно прижать отводной патрубок к корпусу ванны. При неплотном примыкании прокладки к ванной может образоваться течь. Свободной рукой надо вставить соединительный винт (5) диаметром 6-8 мм в защитную решетку и закрутить его обычной широкой отверткой в гайку (6), впрессованную еще на стадии литья в корпус патрубка.
• Как правильно собрать сифон на следующем этапе? Теперь для сборки понадобится съемное колено сифона (7). Эта деталь чаще всего загрязняется и ее приходится снимать и чистить. Сверху в съемное колено заводится патрубок и переходник.
  Для скрепления колена с отводным патрубком пластиковая стяжная гайка (8) надевается на патрубок, а под гайку устанавливается конусная прокладка (9). Колено следует насадить на патрубок на нужную высоту и закрутить гайку. Далее скрепляется колено с переходником (10) с помощью стяжной гайки (8), в которую вставлена конусная прокладка. С переходником можно регулировать высоту сифона.
• В другую гайку переходника помещается плоская прокладка (11) для крепкого соединения с канализационным отводом, соединяющимся с чугунной или пластиковой трубой (50 мм диаметром) также с использованием резиновой плоской прокладки или специальной манжеты, если диаметр отвода отличается. На этом сборка нижней части сифона закончена.
• Сбоку на патрубке находится отвод для перелива (13). К нему с помощью конусной или плоской прокладки (15) и стяжной гайки (16) крепится гибкий шланг-гармошка (25 мм).
• Такой же гайкой с прокладкой шланг-гармошка соединяется с переливным патрубком (17).

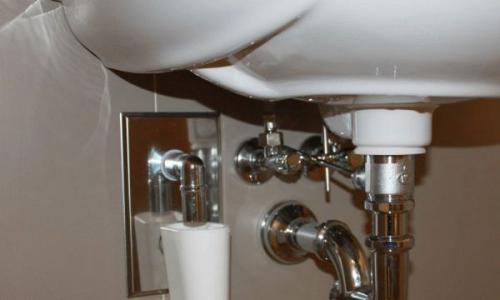

Установка сифона на раковину своими руками. Сифон для мойки на кухне: как собрать и установить своими руками

С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка .

Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Виды сифонов для кухни

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
5. резиновая прокладка выпускного патрубка
6. пластиковая гайка выпускного патрубка
7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

8. металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
9. корпус сифона в виде бутылки или колена.
10. стяжная пластиковая гайка.
11. 2 конусные прокладки из резины или пластика.
12. канализационный отвод. Он располагается с боку корпуса сифона.
13. гайка соответствующего диаметра для крепления пластикового переходника.
14. крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
15. большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
16. канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

Падает сифон под раковиной. Как починить сифон под раковиной

Каждый день вы приходите на кухню, наслаждаетесь запахами еды, хорошо проводите там время, и даже не подозреваете о существовании одного небольшого, незаметного предмета, который каждый день работает ради вашего комфорта. Имя ему — сифон! Его миссия: создать под раковиной водяную пробку, чтобы сквозь неё не смогли пробиться «вражеские» запахи из канализации и испортить вам аппетит. Но, увы, о нём вспоминают только тогда, когда он выходит из строя.

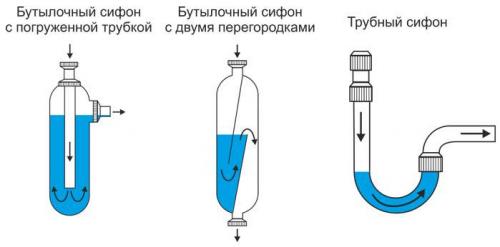

Какие сифоны бывают

Что-то мне подсказывает, что в вашей кухне именно первый тип. Спросите, откуда знаю? Просто это самый распространённый из всех. Нижняя часть (на картинке от неё вверх поднимаются две стрелочки) может откручиваться, поэтому его очень удобно прочищать, в отличие от остальных двух.

Материалы тоже могут быть разные, но самый распространённый — старый добрый пластик. В отличие от стали, он не ржавеет, а в остальном по своим полезным свойствам не особенно отличается: он не задерживает грязь, а ещё его можно чистить даже агрессивными химическими веществами, а ему хоть бы хны. Конечно, такой сифон менее прочен, но он и особым нагрузкам не подвергается, так что это не так уж и принципиально.

Почему капает сифон под раковиной

Этому может быть несколько причин:

1. Некачественная установка. В неё могут входить и неплотные стыки, и перекос резьбы, и слабо затянутые накидные гайки, и неподходящие прокладки.
2. Засор.
3. Затвердевание и сжатие резиновых прокладок (увы, с течением времени это неизбежно).
4. Трещины или сколы.

Теперь рассмотрим, как отличить одну проблему от другой.

Диагностика неисправности

Самое первое, что бросается в глаза — это всегда засор. Вы включаете кран, а вода, вместо того, чтобы уходить в слив, возвращается обратно. Если засора нет, просто осмотрите сифон со всех сторон (да, это стихи). Так вы можете увидеть трещины или сколы. Если ничего подобного не обнаружили, остаётся только сифон разобрать.

Во время разбора вы заметите все недостатки установки, если они были. Если же и тут всё в порядке, остаётся последнее — проверить прокладку. Она должна подходить по размеру, быть мягкой и гнущейся, а также не иметь трещин.

Всё это сделали, и всё в порядке? Собрали обратно, а протечка всё ещё осталась? Да поможет вам профессиональный сантехник!

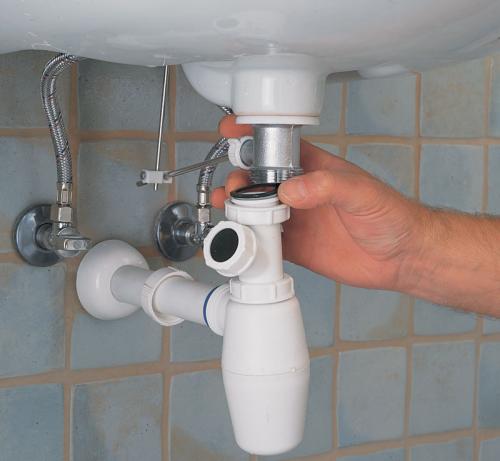

Как отремонтировать сифон

Если же проблема нашлась, а вы и сами с усами, и не нужны вам никакие сантехники, тогда за дело возьмусь я. Точнее, возьмётесь-то, конечно, вы, а я помогу советом, да напутствием добрым.

Знаете же, что при 90% проблем в компьютере помогает совет: «Попробуйте выключить и снова включить»? Здесь та же схема. Протекает сифон? А попробуйте разобрать и снова собрать. Честное слово, помогает практически всегда! За исключением случаев, когда сборщик настолько «рукаст», что в итоге получается ещё хуже, чем было, но вы же не он, правда? Чем аккуратнее и старательнее соберёте, тем лучше для вас.

При засоре и разбирать не придётся (если, конечно, вы владелец бутылочного сифона с погруженной трубкой, в остальных случаях — придётся), достаточно открутить нижнюю часть и прочистить канализацию тросом или проволокой. «Тирет» с «Кротом» тоже неплохо помогают.

Старую прокладку можно намазать толстым слоем герметика или силиконового геля и вернуть на место. Так она прослужит ещё пару лет. Но я всё же рекомендую заменить на новую, получится надёжнее и долговечнее. При замене можно замазать герметиком только стыки, а на саму прокладку достаточно нанести вазелин или жидкое мыло.

С трещинами и сколами та же история. Лучше заменить весь сифон. Но случаи бывают разные, и не всегда есть возможность сделать это сразу, а посуду мыть хочется (Как это не хочется? Конечно, хочется!). Тогда вы можете оказать сифону первую помощь, а для этого понадобится эпоксидный клей и бинт или стеклоткань. Покалеченная деталь сушится, обрабатывается наждачной бумагой и растворителем. После этого разводится клей, наносится на повреждение и оборачивается бинтом или тканью. Такой сифон прослужит ещё некоторое время, пока вы ищете ему замену.

Меры по профилактике протечек

Разберём, как избежать каждой из перечисленных проблем.

Со сборкой всё понятно: если имеются прямые руки, то всё будет в порядке.

В качестве профилактики засоров можно периодически промывать трубы большим количеством горячей воды. А чтобы наверняка, можете предварительно засыпать в отверстие соду или залить моющее средство.

Трещины и сколы образуются от внешних воздействий. Не бейте свой сифон, он этого не заслуживает! А чтобы держать его подальше от игр детей и животных, вам поможет обыкновенная тумбочка.

А вот против износа прокладки, увы, ничего не поможет. Так что рано или поздно придётся столкнуться с необходимостью её замены.

Берегите свой сифон, как он бережёт ваши носы! Тогда не придётся его разбирать, чтобы починить.

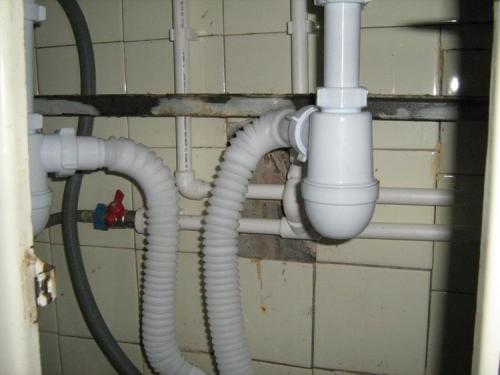

Подключение слива раковины к канализации. Установка смесителя и подключение к водопроводу

Выполняя работы в ванной или на кухне, установку смесителя можно осуществлять и на прикреплённой к стене раковине, только этот процесс важно выполнять в определённой последовательности и перед полной фиксацией раковины. Это объясняется тем, что все работы по подключению и закреплению производятся снизу.

Смеситель следует монтировать в такой последовательности:

• в него вкручивается фиксирующая шпилька, в зависимости от разновидности их может быть две;
• с целью подвода холодной и горячей воды устанавливаются шланги, которые затягиваются с помощью рожкового ключа. Важно правильно рассчитать усилие, чтобы после установки смесителя на сантехнический прибор не пришлось ещё раз подтягивать;
• исходя из схемы подключения мойки, потребуется провести шланги для подачи воды, которые будут подводиться к отверстиям в раковине;
• с обратной стороны на крепёжные шпильки надевается уплотнитель из резины и прижимная шайба. С помощью таких элементов осуществляется легкая фиксация гайки крепления;
• гаечным ключом затягиваются гайки для крепления.

установка раковины и подключение сливной трубы к канализации

Большое внимание нужно уделить правильному расположению носика смесителя, при этом само устройство должно устанавливаться под ровным углом по отношению стены, к которой крепится раковина.

Особенности монтажа раковины на стене

После подключения раковины к водопроводу переходят к процессу её закрепления, при этом работы будут проводиться в такой последовательности:

• раковина со смесителем надевается на шпильки крепления, которое предварительно были ввинчены в стену;
• при необходимости следует вставить пластиковые вкладыши;
• затягиваются монтажные гайки.

Если предусматривается установка мойки с подставкой или тумбой, то начинать нужно с монтажа опорных элементов.

Как подключить шланги для воды к водопроводной системе?

Для начала нужно установить специальную прокладку между краном и уплотнительной гайкой, только гайку не нужно сильно затягивать. За счёт использования резиновой прокладки обеспечивается неплохое уплотнение, при этом есть возможность подтянуть гайку после проведения испытаний с включением воды.

Если случается протечка, то в том случае затянуть гайку в месте соединения нужно потуже.

Отвалился сифон от раковины. #1 "Растворимая в воде гайка для сифона", как решить п

Доброго времени суток. Прошу помощи в решении проблемы. 3 года назад пришлось сменить чугунные трубы на пластиковые, а с ними естественное и чугунные сифоны заменили на пластмассовые. С тех пор у нас начался "сифонопад". Первым упал сифон в ванной, причем гайку мы так и не нашли… но сантехник мне не поверил, что гайка может исчезнуть без следа. Вторым, спустя пару недель, отвалился сифон на кухне, причем, наученная горьким опытом, я оставила все как было, так что пришедший сантехник сумел убедиться лично сам в том, что и в этом сифоне гайка также исчезла почти бесследно, оставив после себя лишь немного бурой жижи. Гайку заменили, прошло чуть больше года и вот новое падение сифона на этой неделе. На этот раз сантехник выковырял только тоненькое колечко - все что осталось от гайки, которая (в единственном числе удерживает все сооружение в рабочем состоянии). На этой гайке не осталось ни одной нитки нарезки! Эту гайку снова заменили, (винт остался прежним) сифон закрепили, но теперь я понимаю, что, выходит, у меня на кухне и в ванной находятся бомбы замедленного действия, которые могут сработать как только очередная гайка проржавеет до основания, и стоит ей только отвалиться, тогда все содержимое мойки или раковины снова попросту хлынет на пол. И это при том, что я еще ни разу не прочищала трубы никакими чистящими средствами типа "Крот". То есть на гайки льется лишь вода + обычное моющее средство для мытья посуды. Помогите пожалуйста, подскажите, какого типа и где можно купить не растворимые в воде гайки (винты не разваливаются) для сифонов, или может быть существуют какие-то пластмассовые сифоны более надежной конструкции, не отваливающиеся внезапно для хозяев квартиры и их соседей, живущих этажом ниже. Спасибо.

Как установить сифон для раковины с переливом. Выбираем и устанавливаем сифон для раковины в ванную с переливом

Сифоны для раковин в ванную с переливом — важная часть канализационной структуры. Внешне они представляют собой систему взаимодействующих друг с другом трубок, которые не только позволяют обеспечить слив использованной воды в канализацию, но и препятствуют попаданию неприятного запаха в квартиру.

Важную роль играет также и перелив, он мешает чрезмерному заполнению раковины водой и создает дополнительный отвод воды. Сифон ставится на все виды сантехники. С годами он будет нуждаться в прочистке, ремонте и замене. Существует несколько видов сифонов, которые предназначены для установки на раковину. Между собой они различаются формой, материалом изготовления и типом гидрозатвора.

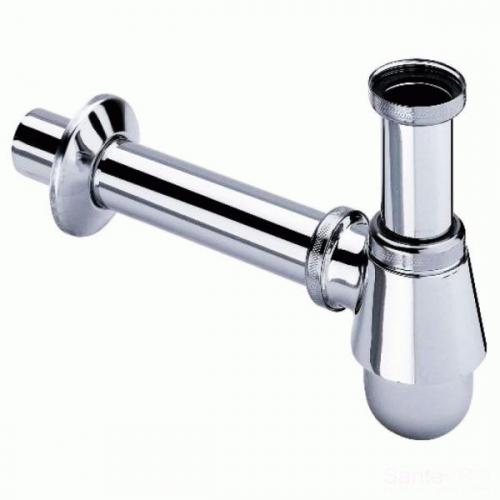

Бутылочные сифоны

Данные сифоны с переливом для раковины имеют характерную форму, внешне напоминающую бутылку. Особенно это касается отстойника. К его средней части подсоединены две трубки. Одна ведет в канализацию, а вторая — к месту для слива в сантехнике. Если предполагается устанавливать сифон для умывальника, то, пожалуй, лучшей конструкции для него не найти.

• Преимущества данной системы заключаются в легкости монтажа и демонтажа.

Из недостатков данной системы необходимо выделить большое количество соединений. В итоге это может спровоцировать возникновение течи.

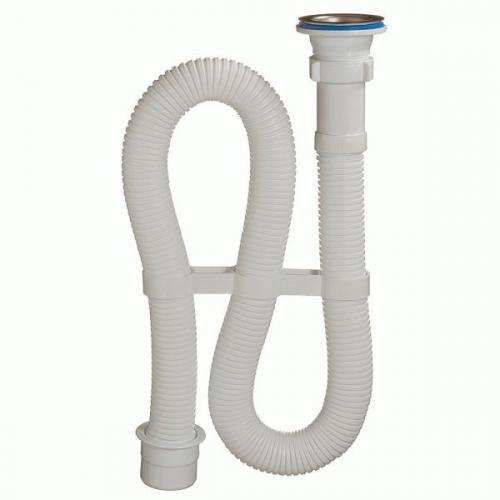

Гофрированные и трубчатые сифоны

Эта конструкция не без основания считается самой простой из всех типов сифонов. Внешне она выглядит как изогнутая трубка. Ее фиксация осуществляется не с помощью резьбы, а за счет хомутов. С одной стороны это позволяет избежать мелких утечек, а с другой осложняет монтаж и демонтаж.

Уронить мелочь в такую конструкцию — это однозначно создать себе головную боль по ее извлечению. В то же время большое количество изгибов и пластичность материала делают возможным ее установку в практически любом труднодоступном месте.

• Бутылочный сифон можно поставить в месте с определенной высотой от раковины до пола. В отношении гофрированного прибора положение раковины практически не имеет никакого значения. Изготовленный из гофрированного пластика сифон легко гнется, а его гидрозатвор можно поставить даже в стороне от раковины и тем самым сэкономить место.
• С другой стороны, гнущаяся трубка быстрее засоряется. Ведь гофрированная поверхность у трубки не только снаружи, но и внутри. Если такой сифон засорится, то придется демонтировать все его элементы. В этом смысле производители предлагают своим клиентам комбинированные модели, которые одновременно частично состоят из гофрированных трубок и бутылочного сифона.
• Трубчатый сифон лучше всего устанавливать под ванной, впрочем, для раковин он также подходит. У него имеется прочная негнущаяся труба, которая препятствует быстрому засорению, но при этом значительно сложнее монтируется. Этот сифон для мойки с переливом потребует определенного положения раковины по отношению к полу. Часто такая конструкция просто занимает много места, и если существует нужда ставить раковину небольшого размера, то от этой модели нужно сразу отказаться.
