Один из трендов в малоэтажном домостроении последних лет – фундамент в виде утеплённой шведской плиты (УШП). Чем обусловлен высокий спрос на такой фундамент? Какие у него плюсы и минусы? Какие требования к его конструктиву и к материалам, которые используют для его создания?

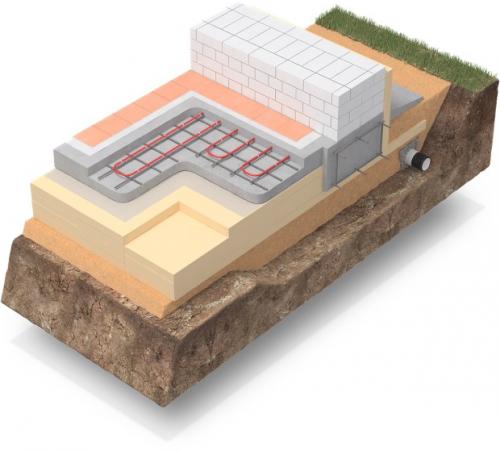

Формально УШП – это разновидность утеплённой монолитной бетонной плиты, которая дополнена утеплённой отмосткой. Однако в отличие от обычных плитных фундаментов в УШП встроены основные инженерные системы:
■ Отопление – водяной тёплый пол
■ Водоснабжение
■ Канализация
■ Электроснабжение
Также в большинстве случаев при строительстве УШП предусматривают систему дренажа по периметру фундамента.
Каковы плюсы УШП?
Высокая скорость возведения конструкции за 2-3 недели. Срок выполнения работ зависит от площади и геометрии плиты: чем больше по размеру и сложнее по форме фундамент, тем дольше его будут сооружать. Играют роль и погодные условия: во время сильного дождя бетон лучше не заливать.
Возможность устройства почти на любых грунтах, в том числе с высоким уровнем грунтовых вод и пучинистых – глинах, суглинках. Благодаря утеплителю земля не промерзает, а значит, фундамент защищён от деформаций из-за морозного пучения грунта. Однако УШП нельзя делать на грунтах с очень низкой несущей способностью, например, торфяниках. В этом случае возможна осадка фундамента.
Не требуется глубокий котлован: экономия на земляных работах.
Готовность всех коммуникаций ещё на этапе устройства фундамента. Это существенно ускоряет строительство дома.
УШП фундамент это. Что это такое?
УШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющих утепление по всей площади и периметру подошвы. Такой фундамент является готовым черновым полом для первого этажа, в него, помимо коммуникаций, можно также встраивать систему подогрева.
Закладку плит выполняют неглубоко, так как в их состав входит качественный утеплитель – пенополистирол, который надежно защищает основание снизу от промерзания. Кроме этого, строительный материал содержит частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и воздействию солнечных лучей. Также стоит отметить, что УШП-фундамент никогда не дает усадки – это очень важно при строительстве зданий на участках с проблемным грунтом.
Шведские плиты отличаются от обычных многослойных конструкций тем, что существенно снижают затраты на возведение основания. Такие элементы могут применяться, например, в домах, размещенных в зонах с суровыми климатическими условиями, где наблюдается низкий температурный режим и повышенная влажность почвы в весенний и осенний период, ведь эти фундаменты устойчивы к морозу и защищают строение от тепловых потерь.
Также они идеально подходят и для зданий, в которых планируется нетрадиционное отопление с применением водяного обогрева. Тепловые магистрали устанавливают непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.
Когда постройка осуществляется на проблемной почве, то это тоже повод для использования УШП-технологии. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и залита бетоном, основание получается надежным и позволяет сооружать дома на грунте с повышенной концентрацией торфа, глины и песка.
Для строительства многоэтажных зданий, высота которых превышает 9 м, эти плиты также являются незаменимым элементом. УШП-плиты обеспечивают устойчивость каркасов, а также укрепляют бревенчатые срубы и строения из пустотелых панелей.
Фундамент УШП плюсы и минусы. Технология строительства на плите УШП
Несмотря на то, что такую систему можно сделать самостоятельно, вам все равно придется обращаться за помощью к специалистам. Выполнение необходимых расчетов и изучение почвы лучше доверить профессионалам своего дела. Это избавит вас от многих проблем во время монтажа и дальнейшей эксплуатации объекта.
Для начал вам следует выполнить следующее исследовать грунтовые воды и определить состав почвы и вероятность ее движения. На основании этих данных выполняются следующие расчеты:
размеры котлована и планирование прочих земельных действий;
устройство дренажа;
габариты подушки и бетонного слоя;
систему армирования;
проект трубопровода и теплого пола.
На каждом этапе рекомендуется делать чертежи, они значительно упростят строительство дома на фундаменте УШП. Так как УШП представляет собой многослойную архитектуру, необходимо производить расчеты для каждого отдельного компонента.

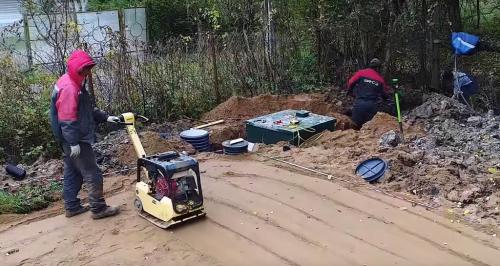

Земляные работы
Любые строительные мероприятия начинаются с подготовки земли. При установке шведской плиты на первом этапе следует вырыть котлован, предварительно очистив участок от плодородного слоя. Это легко сделать при помощи лопаты. Если укладывать его на растительность, то в процессе гниения покров даст усадку. Чтобы гарантированно избежать рост травы, вы можете обработать территорию специальными составами. Рытье важно выполнять на соответствующую проектной документации глубину. Как говорилось выше, для этих целей не требуется глубокой прокопки, достаточно продвинуться на 50 см в глубину, что легко можно сделать вручную.
При этом ширина и длина ямы должна быть больше самого основания на 1-2 метра. Такой отступ будет использоваться для обустройства дренажной системы. Также вам потребуется нанести специальную разметку с отмеченными линиями выхода инженерных коммуникаций. Вам необходимо по контуру будущего котлована выполнить разметку. Это можно делать при помощи специального оборудования или при помощи натянутой веревки. Когда котлован будет вырыт, нужно насыпать на его дно сухой песок, который затем потребуется смочить и утрамбовать.
Гидроизоляция
В вырытом котловане обустраивают подушку из щебня толщиной примерно в 15 см. Гравий требуется подбирать с размером фракции не менее 20 см и не более 40 см. После засыпки камня на него укладывают слой песка до установленной в проекте отметки, который затем утрамбовывается при помощи специального оборудования.
Затем все укрывают герметичными рулонными материалами, обеспечивающими качественную гидроизоляцию. Чтобы влага не просачивалась снизу полотна необходимо укладывать с небольшим нахлестом друг на друга. Затем все швы заделываются при помощи газовой горелки. При укладке данного слоя требуется обеспечить защиту от воды и по бокам монолита.
Канализация,дренаж, отмостка
Утепленная шведская плита в качестве фундамента никогда не должна промокать. Для этих целей по всему периметру обустраивают траншею для укладки дренажных труб. Они будут выводить воду, которую в дальнейшем можно будет использовать для хозяйственных нужд. При обустройстве данной системы стоит предусмотреть возможность ее очистки в случае засоров. Для этих целей помогут установленные в нескольких местах колодцы.
Для отвода дождевой и талой воды от стен конструкции, по всему периметру делают отмостку под наклоном 4 градуса, что обеспечить естественное движение жидкости. Также на этом этапе осуществляют монтаж водопроводных труб, канализации и электросети. Все коммуникации должны быть уложены ниже уровня промерзания земли. Чтобы была возможность ремонта поврежденных сетей, их требуется класть в большие футляры. Обязательно нужны дополнительные колодцы для выполнения ремонтных работ.
УШП или ленточный фундамент. Ленточный фундамент или плиту УШП? Что лучше выбрать?Насколько дороже УШП?
У наших заказчиков часто возникает вопрос по поводу фундамента для дома. Кого-то не устраивает свайно-винтовой фундамент, хочется понадежнее, покрепче. В этой статье разберемся что лучше выбрать и сколько это все стоит на реальном примере одной из заказчиц.
Для начала рассмотрим проект дома поближе)) Планируется строительство двухэтажного каркасного дома. Проект достаточно простой, но красивый. В традициях скандинавов))
Плита УШП будет выглядеть вот так:
При устройстве плиты УШП предполагается, что патио, веранда и крыльцо будет устроено на сваях. Это дешевле, но никак не влияет на комфортность пользования домом. Рыжим фоном показано устройство ростверка. Итого имеем: 121,7 м.кв нужно залить УШП, плюс сделать 52,2 м.кв деревянного пола по лагам. УШП в среднем со всеми работами и материалами выходит 7 500 руб/м2. Здесь 121,7 м.кв. Итого за УШП получаем 912 750 руб. Это у нас готовые утепленные полы первого этажа, разведено отопление первого этажа, сделана разводка водо и канализационных труб. Плюс к этому надо прибавить стоимость свай, лаг пола и доски пола для патио, крыльца и веранды, это, по предварительным прикидкам с работами будет 150 000 руб.
ИТОГО сделать УШП для этого дома будет 1 062 750 руб .
Ленточный мелкозаглубленный фундамент для этого дома будет выглядеть вот так:
Итого получаем 94,5 м.п. ленточного фундамента под основной дом и такой же свайный под патио, веранду и крыльцо. Устроить ленту будет стоить 425 000 руб. Веранды все так же будут стоить 150 000 руб. К этому добавляем лаги пола, ОСП на пол, утеплитель, пленки это примерно 270 000 рублей и отопление 1 этажа, это около 100 000 руб.
ИТОГО ленточный мелкозаглубленный фундамент для этого дома будет 425 000+150 000+270 000 +100 000 руб= 945 000руб .
