В отличие от обычной монолитной плиты, фундамент УШП имеет ряд конструкционных особенностей, обеспечивающих ей выдающиеся показатели устойчивости и теплосбережения. Другой характерной чертой шведской плиты считается использование материалов премиального качества. Это подразумевает значительные финансовые вложения, однако результат определённо того стоит: при сроке эксплуатации свыше 50–70 лет застройщик получает готовый пол с практически глухим утеплением и возможность основать многоэтажное здание даже на очень слабых и пучинистых грунтах с высоким УГВ.

Утепление шведской плиты выполняется специальным сортаментом изделий из экструзионного пенополистирола . Поскольку даже при относительно небольшой толщине плита может иметь значительный собственный вес и выдерживать массу постройки до 2–3 этажей, материал утепления должен обладать высокой устойчивостью к деформациям при сжатии — от 200 кПа. Более дешёвый ПСБ не может похвастать достаточно высокими показателями прочности.

Устранение проявлений морозного пучения под фундаментом достигается непрерывным поясом утепления по периметру фундамента и устройством отмостки, отводящей воду. Утепление под отмосткой обычно составляет 50–70 мм, при теплопроводности изоляционных материалов не выше 0,035 Вт/м*К. При тех же показателях толщина слоя утепления самой плиты может достигать 200–250 мм. Максимальное значение деформации качественного утеплителя под полной нагрузкой при такой толщине составляет порядка 10–15 мм.

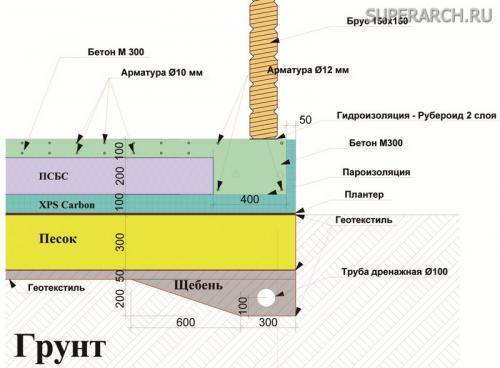

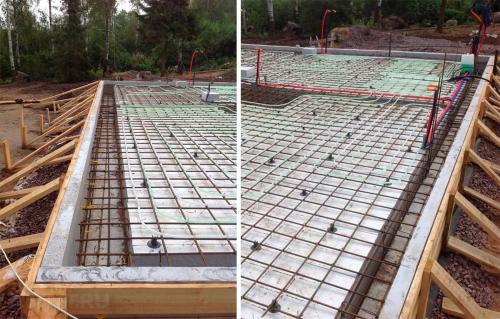

Другая особенность УШП — повышенная прочность и пространственная жёсткость, что достигается за счёт специальной конфигурации нижней части фундамента. По периметру и под несущими стенами плита имеет выступающие рёбра, равномерно распределяющие нагрузку по всей площади опоры и придающие ей очень высокую жёсткость. Даже при строительстве двухэтажного каменного дома сила давления на грунт редко превышает 0,6–0,8 кгс/см², соответственно здание будет устойчиво стоять даже на насыщенной влагой супеси, торфяном грунте и пластичной глине.

Ввиду описанных выше особенностей основная задача при сооружении УШП сводится к тому, чтобы плита не испытывала деформаций под весом строительных конструкций. В общей практике высота рёбер жёсткости составляет от 2 до 5 значений толщины плиты. При этом если пролёт между рёбрами превышает 50–70 значений их толщины, плиту усиливают либо более густой схемой армирования, либо устройством дополнительных промежуточных рёбер.

Утепленная шведская плита расчет. Технология фундамента УШП

Технология возведения фундамента УШП настолько проста, что дает возможность осуществить работы своими руками. УШП фундамент- обозначает утепленная шведская плита или schwedenplatte. Его ошибочно относят к плитным фундаментам. На самом же деле, УШП фундамент- это незаглубленный ленточный фундамент, совмещенный с полами по грунту с одновременным бетонированием в несъемной опалубке из пенополистерола и с системой напольного отопления.

7 этапов технологии возведения фундамента УШП своими руками:

1. Расчет УШП

Расчет УШП подразумевает составление плана плиты. Для этого необходимо:

-рассчитать нагрузки на фундамент по плану дома

Для УШП нагрузки стоит рассчитывать на каждое ребро.

Итак, начнем расчет:

• Нагрузка от стены= ширина*длина*высота*плотность материала
• Нагрузка от перекрытия= площадь перекрытия*плотность перекрытия (если все перекрытие передает нагрузку на стену, например, центральная стена)

=1/2площади перекрытия* плотность перекрытия (если на стену опирается половина перекрытия)

• Нагрузка от крыши= площадь крыши*вес крыши (вес стропильной системы+ вес обрешетки+ вес утеплителя+ вес кровельного покрытия).
• Снеговая нагрузка= вес снегового покрытия для Вашего региона * коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие для угла крыши в 35 градусов * площадь крыши
• Ветровая нагрузка= Нормативное значение ветровой нагрузки * Коэффициент, учитывающий изменение ветрового давления по высоте * площадь
• Суммируем все нагрузки и получаем нагрузку на всю длину в тоннах. Полученное число делим на длину ребра, чтобы получить нагрузку на метр длины. Далее, умножив на 9.81 получаем уже не т/м, а кН/м.

Шведская плита технониколь. XPS CARBON ECO SP (УШП) 2360х580х100-L (4 плит, 5,47 кв.м)

Показатель веса приводится справочно для определения логистических параметров и не является качественным показателем материала. Параметр веса продукции на основе экструзионного пенополистирола ТЕХНОНИКОЛЬ (а также показатель плотности материала) не имеет прямой зависимости на теплотехнические и прочностные характеристики продукции.

Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF является одним из самых высокоэффективных теплоизоляционных материалов. Повышенная прочность и низкий показатель теплопроводности обуславливают популярность материала в промышленном и гражданском строительстве.

Фундамент по типу «утепленная шведская плита» объединяет в себе устройство утепленной монолитной фундаментной плиты и сеть коммуникаций, включая систему подогрева пола. Комплексный подход позволяет получить в короткие сроки утепленное основание со встроенными инженерными системами и ровный пол, готовый для укладки плитки, ламината или другого покрытия.
В качестве утеплителя в конструкции фундамента используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP , который не впитывает воду, не набухает и не дает усадки, химически стоек и не подвержен гниению. Высокая прочность на сжатие как при 10%-м, так и при 2%-м сжатии позволяет применять данный материал в нагружаемых конструкциях и обеспечивать стабильность толщины под нагрузкой. XPS ТЕХНОНИКОЛЬ CARBON ECO SP – единственный в России специализированный продукт для организации фундамента по типу «утепленная шведская плита». Высокая прочность на сжатие при 2%-м сжатии и низкий показатель теплопроводности обуславливают высокую популярность материала при создании подобных фундаментов.
При производстве XPS ТЕХНОНИКОЛЬ CARBON ECO SP используются наноразмерные частицы углерода. Наноуглерод снижает теплопроводность материала и повышает его прочность. Благодаря насыщению наноуглеродом плиты XPS ТЕХНОНИКОЛЬ CARBON ECO приобретают темно-серебристый оттенок и обладают высокими показателями энергоэффективности.
Преимущества:
Устройство фундамента и прокладка коммуникаций выполняются в ходе одной технологической операции, что позволяет сократить сроки строительства. Поверхность фундаментной плиты готова для укладки напольного покрытия. Слой теплоизоляции под фундаментом надежно защищает от потерь тепла, а это означает снижение расходов на отопление дома. Почва под утепленной плитой не промерзает, что исключает проблемы на пучинистых грунтах. Закладка подобного фундамента позволяет либо полностью отказаться от тяжелой техники, либо минимизировать затраты на её использование.

Шведская плита недостатки. Ушп фундамент и его недостатки

В наше время, УШП фундамент пользуется нарастающей популярностью. Не стоит забывать, что перед тем, как выбирать данный тип фундамента, важно иметь полное представление о всех его плюсах и минусах. В этой статье мы постараемся полностью раскрыть все достоинства и недостатки УШП фундамента. Точнее сказать, речь пойдет по большей части о недостатках УШП фундамента.

   Фундамент УШП – это тип фундамента дома, по большей части состоящий из монолита, который имеет малое заглубление. Понятное дело, что УШП – это аббревиатура, которая расшифровывается как утепленная шведская плита.

Минусы УШП фундамента

• УШП имеет значительно меньшую высоту, если сравнивать его с другими видами фундаментных оснований. А это понятное дело, влияет на качество будущего жилья. Безусловно, многие из людей, считают безопасность своей жизни одним из важнейших аспектов. Ведь, в конечном итоге, если возвести не качественный фундамент, то и строительство самого дома, будет такого же качества или же вовсе может не состояться.
• Все самые важные и нужные инженерные коммуникации находятся непосредственно внутри фундамента, а это значительно затрудняет доступ к ним. А в наше время, возможны самые различные ситуации, при которых, будет необходим срочный доступ к коммуникациям, и его отсутствие может повлечь за собой, самые не поправимые последствия, вплоть до необходимость разрушения основ фундамента.
• Для того, чтобы проводить монтажно-строительные работы, необходимо нанимать профессиональную бригаду строителей, что также, приводит к дополнительным финансовым затратам. В этом случае с экономить никак не получиться, как бы этого не хотелось, поскольку, некачественное возведения фундамента, скорее всего это приведет к постройке жилого помещения не благо приятного для проживания.
• Выбирая в качестве фундамента, УШП, стоит знать, что о постройке подвального помещения придется забыть. Все дело в том, что этот фундамент по техническим причинам делает абсолютно не возможным постройку «подвала». А ведь для людей, которые проживают в сельской местности, подвальное помещение – это по истине «стратегически важный объект», поскольку, там хранятся продуктовые запасы на зимнее время года. По этому, прежде чем выбирать УШП фундамент в сельской местности, нужно трижды подумать.
• Все мы любим красивые, большие, многоэтажные здания, так вот, если применять в качестве фундамента, УШП, то о возведении многоэтажных строений не может быть и речи. Техническая особенность УШП фундамента такова, что он никоем образом ни рассчитан на так сказать, «тяжелые здания», а может использоваться только для постройки одноэтажных или не больших, двух этажных строений.

Далее, давайте поговорим собственно о том, каков же состав у УШП фундамента?

Состав фундамента УШП

   В состав УШП фундамента, входит:

• Подушка песчаная
• Грунт
• Трубы коммуникаций
• Щебень
• Пенополистирол, он же утеплитель
• Сетка армирующая
• Система «теплый пол», обогревательные элементы
• Бетон

    Профессиональные строители и разработчики УШП, настоятельно рекомендуют возводить на фундаменте УШП одноэтажные или двух этажные малогабаритные дома. Дело все в том, что плиты этого фундамента не рассчитаны на чрезмерно большие нагрузки. Связано это с тем, что высота основания железобетонной плиты УШП, всего 100 миллиметров. Разумеется, что если это двух этажное строение, то первый этаж, утеплять не нужно.

Теперь, давайте немножко поговорим о плюсах, которые есть у УШП фундамента.

Плюсы УШП фундамента

   Ранее, мы уже поговорили о минусах этого вида фундамента. Несмотря на некоторые недостатками, он обладает и рядом положительных особенностей.

• Возводить основание этого фундамента, можно на довольно большом количестве грунтов. Безусловно, существует ряд грунтов, на которых монтаж этого грунта не возможен, но и тут есть положительный момент. Если вы собрались строить дом с фундаментом УШП, но знаете, что на этом грунте, проводить его монтаж, ну ни как нельзя, обратитесь к специалисту и он вам подскажет, что делать. Решение есть. Для того, чтобы возводить фундамент, на тех грунтах, где этого делать нельзя, нужно просто, территорию под фундамент, засыпать средней зернистостью песка и разравнять.
• Этот утеплитель, обладает уникальными свойствами, которые предотвращают потерю тепла, а это позволяет с экономить значительную часть денежных средств, на отоплении жилого помещения.
• По большому счету, основания самого фундамента, уже является черновым полом, на который, можно без особых проблем, постелить абсолютно любое напольное покрытие.
• Для того, чтобы провести монтаж, фундамента УШП, не нужно применение тяжелой строительной техники, а подойдет и бригада до четырех человек, которая в течении двух недель проведет монтаж фундамента.

   Обращая внимание на все о чем мы говорили, очень важно, как говориться, сто раз подумать перед выбором фундамента, а лучше всего обратиться к специалисту и вместе, учесть все за и против, того или иного вида фундамента.
