Дренажный смотровой колодец. Виды дренажных колодцев и их устройство

Сейчас дренажная система является сложной инженерной конструкцией. В нее должны входить колодцы для дренажной системы разного назначения.

  • смотровыми;
  • накопительными;
  • поглотительными.

Смотровые колодцы . Их применяют для осуществления контроля над состоянием дренажной системы или проведения профилактических работ, например, для промывки трубопроводов. Смотровые дренажные колодцы можно обустраивать специальными пескоприемниками, предназначенными для накопления наносного грунта, который содержится в дренажных водах.

Не лишним будет их строительство в местах, где имеются повороты дренажных трубопроводов. Монтаж колодцев подобного типа выполняют только на ровных участках системы в местах соединения дрен через каждые 30 метров.

Накопительные колодцы . Они устраиваются в случае необходимости собирать дренажные воды для дальнейшего их использования в технических целях. Их обустраивают на участках, характеризующихся глубоким залеганием в грунте водоприемных слоев при невозможности отвода стоков в почву. Конструктивно накопительный колодец представляет собой герметичную емкость.

Поглотительные колодцы . На них возлагается функция отвода воды в почву. Их устраивают при отсутствии возможности подключения к централизованным канализационным системам и на земельных участках, где нельзя организовать сброс сточной жидкости на рельеф. У данного вида колодцев отсутствует дно. При глубоком залегании водоприемных слоев в грунте их оснащают дренажными скважинами.

Поглотительный пластиковый колодец. Разновидности дренажных пластиковых колодцев

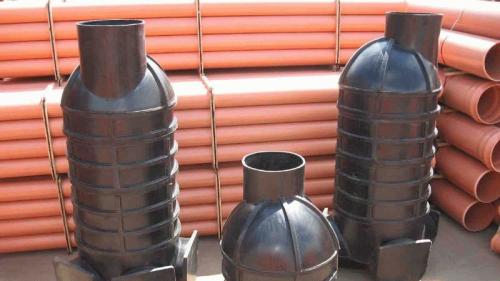

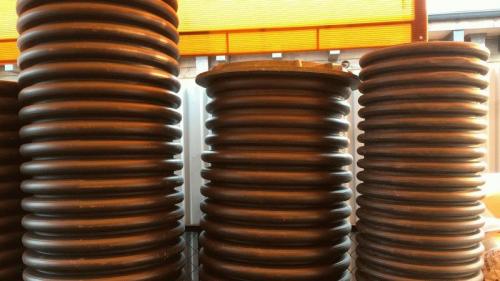

Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы , которые можно свободно устанавливать самостоятельно.

Данная продукция полностью охватывает нужды владельцев загородных участков, которым для работы понадобится:

  • Колодец поворотный;
  • Колодец смотровой;
  • Колодец коллекторный;
  • Колодец поглотительный.

Дренажный смотровой колодец. Виды дренажных колодцев и их устройство

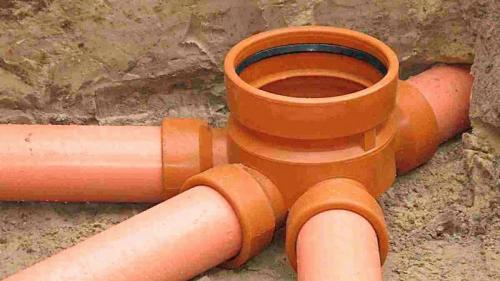

Поворотные колодцы

Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.

В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.

Дренажный смотровой колодец. Виды дренажных колодцев и их устройство 01

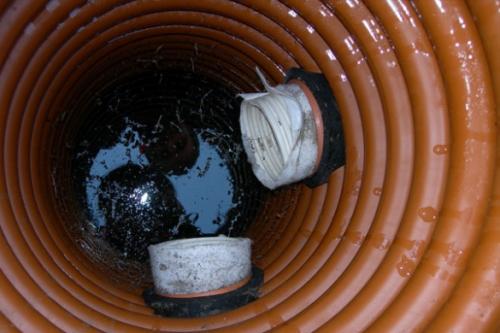

Смотровые колодцы

Следующим элементом ливневой канализации является смотровой колодец . Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.

Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.

Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.

В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.

Дренажный смотровой колодец. Виды дренажных колодцев и их устройство 02

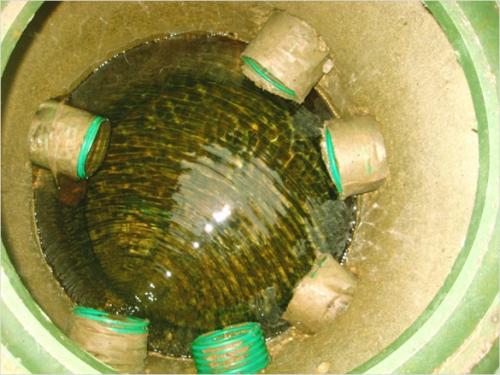

Коллекторные колодцы

Конечной точкой ливневой канализационной системы является коллекторный колодец . Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.

Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.

Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно. Это особенно важно при высоко расположенных грунтовых водах.

Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.

Дренажный смотровой колодец. Виды дренажных колодцев и их устройство 03

Поглотительные колодцы

Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный ( фильтрующий ) колодец.

Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.

Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.

Колодец дренажный леруа. Дренажный колодец Plast Plus фильтрационный, конический, с перфорацией, высота 1,0 метра

Дренажный колодец Plast Plus фильтрационный, конический, с перфорацией, высота 1,0 метра

Фильтрующий колодец, это ёмкость для приёма вод, в которой дно заменяет слой щебня. Стоки, попадающие в такой колодец, постепенно впитываются в грунт.Колодцы выполнены из полиэтилена низкого давления сварным методом из плоской трубы. Имеют ровный верх, диаметром 60 см, под стандартный люк.Могут устанавливаться после септика, для слива дренажных или банно-прачечных "серых" вод. В работе септиков для утилизации или доочистки сточных вод необходимо наличие дренажного колодца, из которого очищенная вода либо уходит в грунт, либо используется для хозяйственных нужд.Размер дренажного колодца находится в обратной зависимости от впитывающей способности грунта. Чем меньше эта способность, тем больше должна быть площадь, через которую вода будет уходить в почву. В случае, если 1го колодца не достаточно, устанавливается 2 колодца с системой перелива. При этой системе во 2 ой колодец начинает поступать вода после заполнения первого.Необходимость перфорации определяется способностью почв впитывать воду.Лучше всего впитывает песок, хуже - супесчаные почвы, ещё хуже - суглинки.Низкая впитываемость почв решается перфорированием стенок дренажногоколодца и заполнением дренажным материалом не только дна, но и пространства за стенками (это также замедляет процесс заиливания, который неизбежно происходит со временем). Если грунт совсем плохо впитывает, то целесообразнее устроить поле фильтрации.Размеры:Высота: 1мДиаметр дна: 0,73мДиаметр верха: 0,6Крышка люка в комплект не входит.

Пластиковый поворотный колодец. Какой колодец для дренажа выбрать: разновидности

Дренажный колодец — это элемент дренажной системы , предназначенный для её нормального функционирования, а также наблюдения и прочистки дренажных труб. При наличии водопоглощающих грунтов он используется в качестве фильтрующего и поглотительного колодца. Или (если грунты обладают слабым водопоглощением) служит водоприёмником. Исходя из этого определения, дренажные колодцы можно условно разделить на следующие типы:

  1. Поворотные и смотровые;
  2. Поглотительные (фильтрующие);
  3. Водоприёмные (накопительные).

Пластиковый поворотный колодец. Какой колодец для дренажа выбрать: разновидности

Рассмотрим каждый тип более подробно.

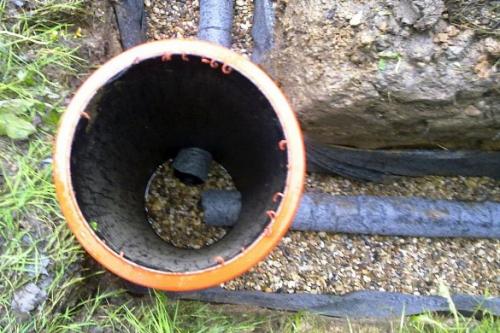

Поворотные колодцы устанавливаются в местах поворота дрен (дренажных труб). Это может быть угол фундамента, перепады высот, узел схождения нескольких дрен или места, наиболее подверженные засорам. Через смотровой колодец для дренажа осуществляется визуальный контроль и последующий доступ для прочистки дрен. И те, и другие снабжают герметичным дном и крышкой.

Пластиковый поворотный колодец. Какой колодец для дренажа выбрать: разновидности

Размер колодцев подбирается таким образом, чтобы в случае необходимости можно было осуществить промывку дренажной системы напором воды под давлением. Диаметр таких устройств ≈ от 300 до 500 мм. Если предполагается, что для доступа к системе в дренажный колодец должен спуститься человек, то диаметр увеличивается до 1 метра и более.

Пластиковый поворотный колодец. Какой колодец для дренажа выбрать: разновидности

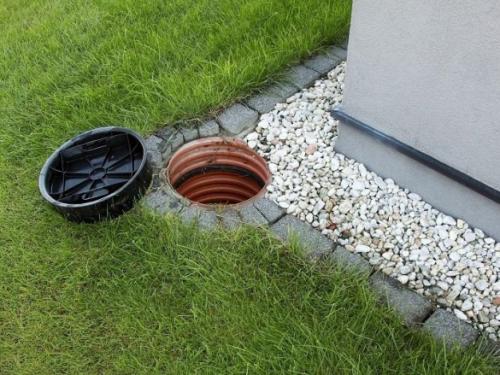

Смотровые колодцы монтируются в местах поворотов дрен, при изменении уклона и перепадах высот.

Оптимальное расстояние между смотровыми колодцами на прямых участках – 40 метров, максимальное расстояние – 50 метров. При повороте дрен у выступов зданий смотровой колодец можно не делать, если расстояние от поворота до ближайшего смотрового колодца в конструкции не более 20 метров. Если на участке между смотровыми колодцами дренажные трубы делают несколько поворотов, то их монтируют через 1 поворот.

Выбор фильтрующего (поглотительного) колодца обуславливается типом грунта на участке. Предназначение этой конструкции понятно из названия — вода, поступившая в нее из дрен, собирается в приёмнике, фильтруется (через слой щебня и т.п.) и сквозь специальные отверстия или, если колодец не имеет дна, уходит в нижележащие слои грунта. Т.е. грунт должен обладает достаточной водопоглотительной способностью, чтобы справиться с объёмом воды, поступающей в колодец. Таким грунтом может быть крупнозернистый песок. В ином случае, при наличии водоупора, вода, поступившая в колодец, не сможет уйти в почву, и он со временем переполнится.

Накопительные герметичные колодцы используются на участках с высоким УГВ, глинистым грунтом и грунтом, не обладающим высокой водопоглотительной способностью. А также на участках с глубоким залеганием водоприёмных слоёв, добуриться до которых и устроить вертикальный дренаж невыгодно экономически.

Пластиковый поворотный колодец. Какой колодец для дренажа выбрать: разновидности

Такой колодец является конечным резервуаром дренажной системы.

По мере поступления собранная вода откачивается дренажным насосом и сбрасывается за границу участка в близлежащую канаву либо используется для полива.

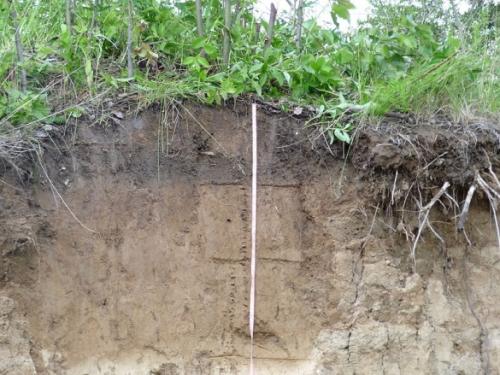

Поэтому перед тем, как построить дренаж, надо произвести гидрогеологическое исследование грунта и определить его состав и способность к водопоглощению. Без этих данных строительство дренажа — это строительство вслепую, без понимая сути процессов, происходящих в грунте.

Alex_UUU Пользователь FORUMHOUSE

По моему мнению, прежде чем рассчитывать и строить дренаж, надо узнать, какой у вас грунт, и узнать, какое количество воды вам нужно будет отвести. Одно дело, если на участке высокий УГВ и глина, и совсем другое дело, если УГВ низкий, а грунт — песок.

sevenstreams Пользователь FORUMHOUSE

Не следует думать, что чем больше объём дренажного колодца и чем он глубже, тем лучше. Любой объём (хоть 10 колец), если воде некуда «идти», очень быстро заполнится. И наоборот — можно зарыть два кольца под дренажный колодец и отводить из него воду самотёком или насосом, и дренаж будет работать.

Простейший способ «на глазок» проверить способность грунта к водопоглощению — выкопать на участке руками и лопатой неглубокую ямку, залить в неё воду и посмотреть, как быстро она будет уходить. Если вода уходит медленно или совсем не уходит, следует задуматься, куда она денется, если построить фильтрующий дренажный колодец. Попытка «докопать» до водоотводящего слоя, без знания геологии конкретного участка, может быть обречена на провал.

Пластиковый поворотный колодец. Какой колодец для дренажа выбрать: разновидности

Jgaz66 Пользователь FORUMHOUSE

Требовалось сделать дренаж на сложном участке под тяжёлый дом. Верховодка, грунтовка, склон в 11 градусов - полный набор сложностей. Думали сделать вертикальный дренаж и бурить скважину до щебня. Это примерно 30 метров. Пришлось бы установить обсадные трубы, фильтры, сделать отсыпку гранитным щебнем и т.д. Итого, после расчёта вышло, что нужно бурить 3 скважины на 20 погонных метров. И… заказчик в итоге отказался от такого дренажа. Слишком дорого.

Пластиковый поворотный колодец. Какой колодец для дренажа выбрать: разновидности

Причём и вода на участке (стоки) может быть совершенно разная, с разным уровнем залегания. Это — поверхностная вода — ливнёвка, производная от снеготаяния и дождя, верховодка — один из типов подземных вод и т.д. Т.е. дренаж — это не просто отвести воду. Надо знать, какую воду вам нужно отвести.
