Выключатель автоматический с узо. Кто занимает больше места в щите узо или авдт

06.11.2019 в 12:54

Выключатель автоматический с узо. Кто занимает больше места в щите узо или авдт

Представим, что у вас в квартире установлен небольшой распределительный щиток, который забит под завязку, электропроводка разбита по группам, каждая группа питается от своего аппарата защиты (автомата). Возникает необходимость добавить еще парочку устройств в электрощит. Как это сделать? Конечно, можно заменить щиток на более просторный, но не все захотят это делать, особенно если ремонт уже закончен. Поэтому в имеющемся щитке остается лишь «жонглировать» модульными устройствами.

Вы все прекрасно знаете, что УЗО не имеет встроенной защиты от сверхтоков и поэтому его нужно защищать автоматами, соответственно, с каждым таким устройством дополнительно нужно устанавливать автоматический выключатель. Давайте посчитаем, сколько такой дуэт занимает места в щитке: устройство защитного отключения занимает два модуль-места, автомат одно модуль-место. Итого выходит если в качестве защиты использовать УЗО то в щите как минимум будет занято три модуль-места.

Выключатель автоматический с узо. Кто занимает больше места в щите узо или авдт

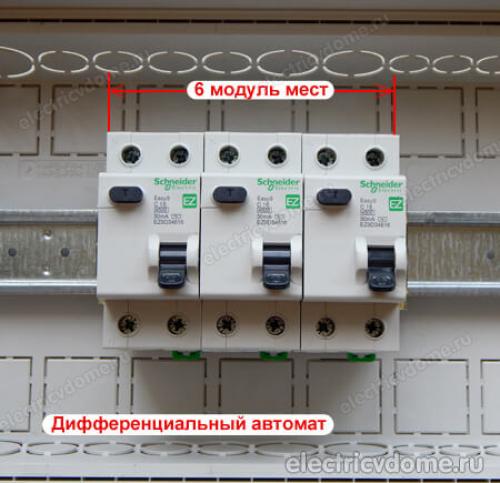

Если же вместо УЗО мы будим использовать «дифавтомат», то место в щитке можно немного сэкономить, так как дифференциальный автомат занимает два модуль-места. Теперь можно подсчитать, сколько запланировано отходящих линий, и сколько можно установить в щиток модулей.

Например, имеется три группы розеток: спальня, кухня, ванная. Для питания на каждую группу устанавливаем автомат С16 (А) и УЗО 25 (А), 30 (мА). Все это дело занимает 9 модуль-мест. Если для каждой группы, установить дифавтомат АВДТ на С16 (А), 30 (мА), то занято будет уже 6 модулей.

Выключатель автоматический с узо. Кто занимает больше места в щите узо или авдт 01

Но прогресс как говориться не стоит на месте и на сегодняшний день в продаже имеются одномодульные дифавтоматы. Что из себя представляет такое устройство. По своему функционалу и назначению они идентичны обычным АВДТ т.е. включает в себя УЗО и автомат но размещено все это дело уже в одномодульном корпусе. Поэтому в распределительных щитках уже можно монтировать в несколько раз больше АВДТ, чем это было возможным до этого.

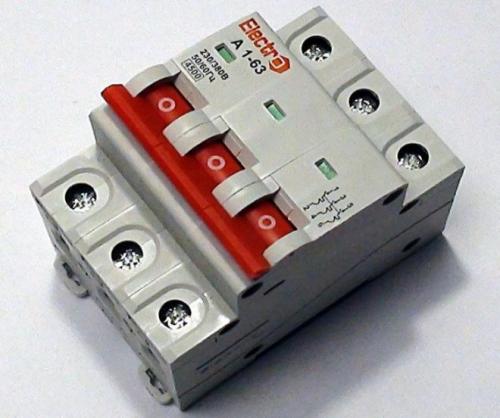

Автоматический выключатель характеристики. Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Защиту от перегрузок в таких линиях обеспечивает реле максимального тока, автоматический выключатель только предохраняет сеть от повреждений в результате воздействия сверхтоков короткого замыкания.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Автоматический выключатель характеристики. Характеристики срабатывания защитных автоматических выключателей

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

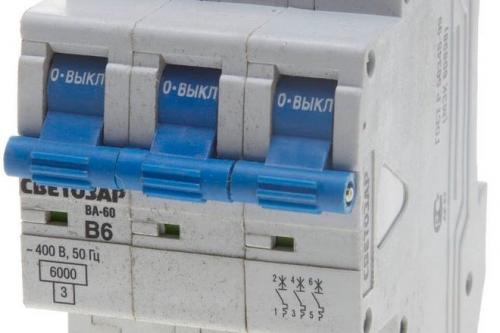

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматический выключатель характеристики. Характеристики срабатывания защитных автоматических выключателей

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Это позволит соблюсти селективность защитных автоматов (избирательность), и при КЗ в одной из веток не будет происходить обесточивания всего дома.

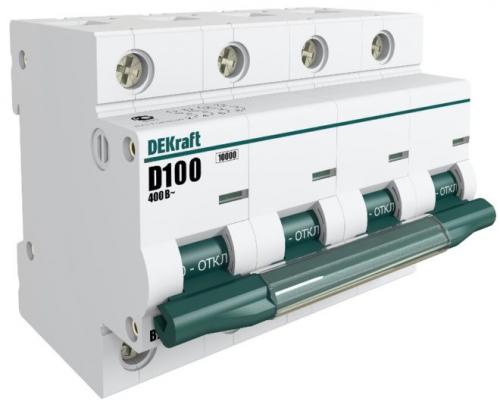

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Автоматический выключатель характеристики. Характеристики срабатывания защитных автоматических выключателей

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

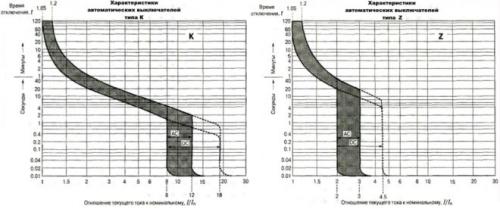

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Автоматический выключатель характеристики. Характеристики срабатывания защитных автоматических выключателей

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Узо автомат для чего нужен. Зачем в квартире нужно УЗО

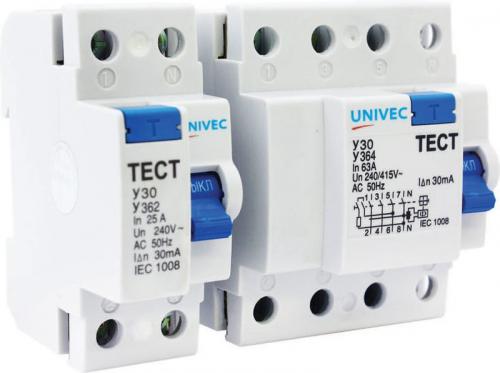

Выключатель автоматический с узо. Кто занимает больше места в щите узо или авдт 06 Аббревиатура УЗО расшифровывается как — устройство защитного отключения. Данный механизм также как и автомат являются аппаратами защиты. Для чего же нам нужны еще и УЗО, если есть автоматические выключатели? Дело в том, что изоляция проводов от времени изнашивается. Кроме этого, даже новую проводку можно повредить случайным образом в результате механического воздействия.

Контакты на эл.оборудовании при отсутствии регулярной ревизии ослабляются. Все это приводит к утечкам тока. А из-за этого образуется искрение и пожар. Выключатель автоматический с узо. Кто занимает больше места в щите узо или авдт 07

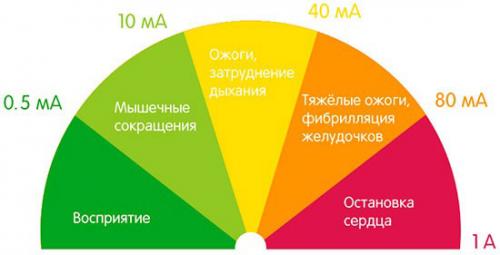

Не исключена ситуация, когда человек может дотронуться до оголенного фазного провода. Или маленькие дети проявляя любопытство могут засунуть что-нибудь постороннее в электрическую розетку. И тогда ток пойдет сквозь тело человека. Величина этого тока может быть чуть более 100мА.

Простые автоматы на ток такой малой величины не сработают, т.к. они рассчитаны для отключения токов перегрузки и токов КЗ, а это несколько десятков и даже сотен ампер. Тем временем даже небольшой ток в несколько десятков миллиампер способен  оказать негативное воздействие на человека. Выключатель автоматический с узо. Кто занимает больше места в щите узо или авдт 08

К примеру чтобы сработал автомат номиналом 16А, ток который через него пройдет должен превысить величину 18А. То есть ток минимум на 13% больше номинального тока самого автомата.

Более того, автомат отключится не сразу, а через время превышающее 1 час (согласно его токовых характеристик). Именно поэтому разработали и внедрили УЗО. Выключатель автоматический с узо. Кто занимает больше места в щите узо или авдт 09

Еще один важный аспект при выборе использования УЗО — система заземления в доме. Если в вашем доме(3 фазы и ноль), то вопрос зачем ставить в щиток УЗО даже не должен возникать. Фактически это является единственной действенной и экономичной мерой  для обеспечения безопасности эксплуатации всей проводки и эл.приборов.

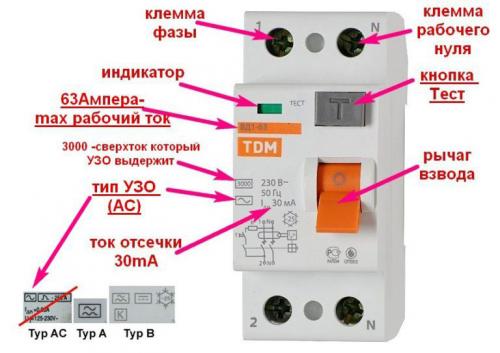

Параметры УЗО

Выключатель автоматический с узо. Кто занимает больше места в щите узо или авдт 10 По каким основным параметрам характеризуется УЗО? Два важнейших из них это:

  • ⚡ номинальный дифференциальный ток отключения (или ток утечки)
  • ⚡ номинальный ток нагрузки

В сетях 220-380В домашней эл.проводки, чтобы защитить человека от воздействия эл.тока, применяется УЗО с чувствительностью или дифф. током отключения 10мА и 30мА. Дабы защититься от пожара требуется выбрать УЗО с чувствительностью 100мА и более.

Если у вас дома всего одна или две группы эл.проводки, можно установить одно УЗО на ток 30мА.

Оно будет играть роль как противопожарного, так и будет способно защитить вас от поражения эл.током.

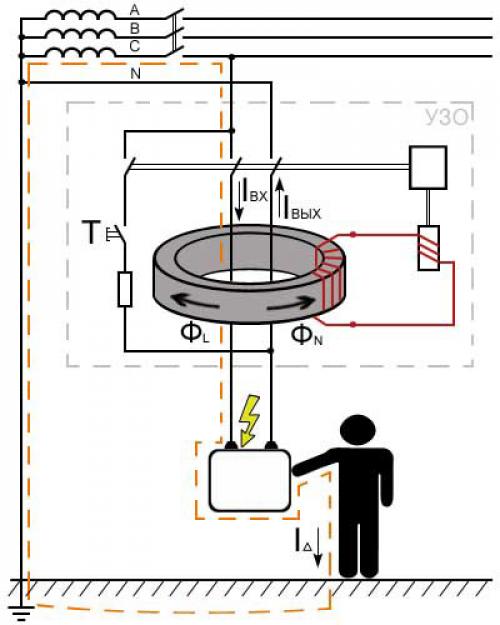

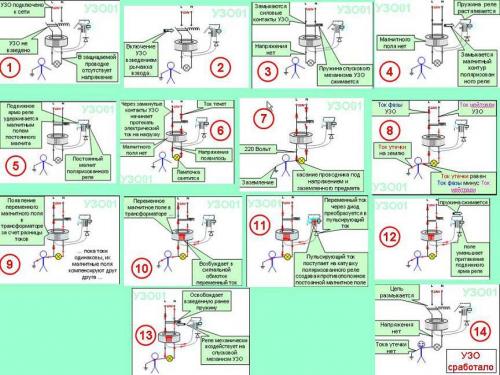

Принцип работы

Выключатель автоматический с узо. Кто занимает больше места в щите узо или авдт 11 Из чего же состоит УЗО? Сама конструкция УЗО выполнена из диэлектрика. Внутри смонтирован маленький трансформатор тока. Он имеет три обмотки.

  • ⚡ обмотку управления
  • ⚡ две первичные обмотки

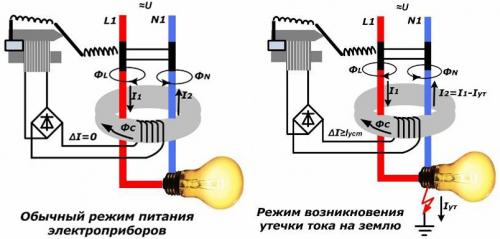

Первичные обмотки подключены встречно друг другу. По первой течет ток к нагрузке, по второй (которая образуется нулевым проводником), ток течет в обратном направлении (от нагрузки).

Что же заставляет срабатывать УЗО? В нормальной ситуации, когда нет замыкания или повреждения изоляции, все токи протекающие в обмотках одинаковы по величине, однако текут в разных направлениях. При протекании они создают в сердечнике трансф. тока взаимно уравновешивающие магнитные потоки. Поэтому суммирующий магнитный поток будет нулевым и УЗО не сработает. Выключатель автоматический с узо. Кто занимает больше места в щите узо или авдт 12

А что происходит, когда повреждается изоляция и образуется ток утечки? А происходит то, что ток в фазном проводнике будет не равен току в нулевом проводнике. То есть, к току который протекает по фазе, добавится еще ток утечки. Так как токи будут разные, то и магнитные потоки будут наводиться разные. И суммарный магнитный поток окажется не равным нулю. Следовательно будет наводиться электрический ток в обмотке управления.

В тот момент когда такой ток превысит величину 10-30-100-300мА (в зависимости от используемого УЗО), силовые контакты устройства под действием расцепителя отключатся и эл.оборудование с проводкой будут обесточены. Выключатель автоматический с узо. Кто занимает больше места в щите узо или авдт 13

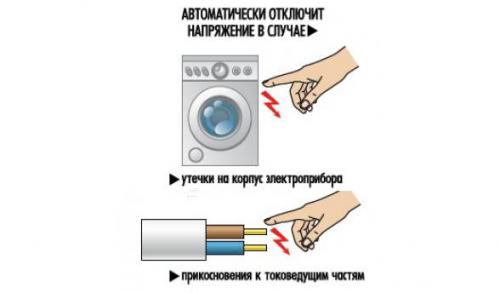

То же самое происходит если человек случайно дотрагивается до оголенных токоведущих частей или не изолированного корпуса оборудования с поврежденной изоляцией. Через наше тело в землю начинает течь ток. Появляется разность токов в проводниках, и как следствие наводится ток в обмотке управления. Затем срабатывает расцепитель и отключаются силовые контакты. Выключатель автоматический с узо. Кто занимает больше места в щите узо или авдт 14

Чтобы проверить УЗО нужно воспользоваться кнопой ТЕСТ. Нажимаете ее и искусственно создаете ток утечки. Исправное устройство защитного отключения обязано отключиться сразу же при нажатии этой кнопки.

Автоматический выключатель и узо разница. Применение УЗО

Устройство защитного отключения используется для осуществления коммутации в сети, питающей группы потребителей при протекании токов, действующих в нормальных условиях эксплуатации.

Главная задача УЗО – отключение участка электрической системы, если в нем возникает дифференциальный ток, превышающий допустимое значение.

Возникновение тока утечки объясняется наличием некоторого сопротивления изоляции проводки и электропотребителей. Поскольку это сопротивление не может быть бесконечно большим, то через него всегда будет протекать так называемый нормальный ток утечки, величина которого должна находиться в определенных допустимых пределах.

Для того чтобы лучше представлять себе, от каких нежелательных процессов, происходящих в электросети, защищает дифавтомат или УЗО, рассмотрим следующие схемы.

Автоматический выключатель и узо разница. Применение УЗО

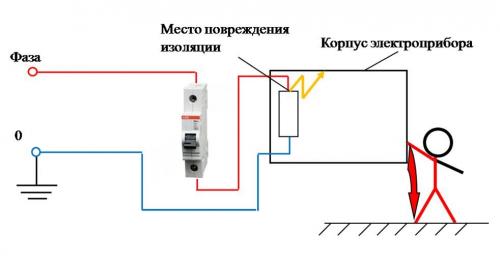

На первой из них изображен случай поражения человека электрическим током, которое происходит в результате прикосновения к незаземленному корпусу электроприбора с нарушенной изоляцией. В этой схеме имеется автоматический выключатель, разъединяющий свои контакты в случае возникновения тока перегрузки или короткого замыкания, но такая защита не срабатывает при замыкании фазы на землю.

Автоматический выключатель и узо разница. Применение УЗО

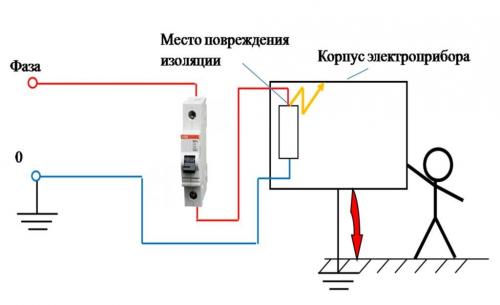

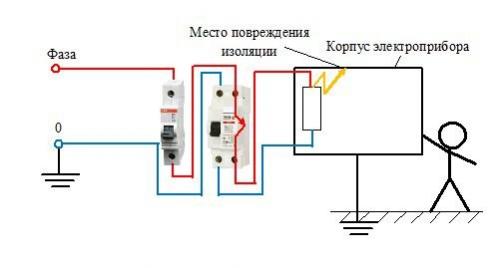

На втором рисунке показан путь протекания тока утечки при нарушении изоляции заземленного корпуса электроприбора. Поскольку сопротивление кожи человека значительно выше, чем сопротивление контура заземления, то в этом случае поражения током не происходит. Однако металлические части корпуса имеют определенный потенциал относительно земли.

Опасность возникновения подобной ситуации кроется в том, что при использовании обычных автоматических выключателей, в случае значительного уменьшения сопротивления изоляции электроприборов не происходит автоматического отключения потребителя от сети.

Протекание тока утечки вызывает нагрев мест присоединения заземления к корпусу, что увеличивает их сопротивление. В свою очередь, влажность воздуха, состояние кожных покровов человека, материал обуви и пола в помещении, а также множество дополнительных факторов влияют на значение сопротивления контура корпус – человек – земля. Если учесть особенности эксплуатации электроприборов в местах с повышенной влажностью (кухня или ванная комната), то опасность удара током сохраняется достаточно высокой.

Кроме того, протекание тока через нарушенную изоляцию вызывает ее нагрев и еще большее разрушение. В определенных случаях это может вызвать пожар.

Принцип работы УЗО основан на постоянном измерении величины дифференциального тока. Пока она лежит в допустимых пределах, никаких действий не происходит, но как только эта величина превышает допустимое значение, УЗО отключает потребители от питающей сети.

Номинальные величины токов утечки, на которые рассчитаны большинство современных устройств защитного отключения, составляют 30 и 100 мА. Возрастание дифференциальных токов может быть вызвано различными причинами, самой распространенной из которых является ухудшение изоляции между заземленным корпусом электроприбора и фазным проводом электрической сети. Большие токи утечки появляются в тех случаях, когда при монтаже электропроводки были допущены нарушения, связанные с неправильным подключением нулевого и заземляющего проводов.

Автоматический выключатель и узо разница. Применение УЗО

На третьей схеме представлена электрическая цепь, в которой, кроме автоматического выключателя, используется УЗО. В случае возникновения тока утечки, значение которого превышает номинальное, автоматика разрывает цепь.

Если использовать подобную защиту в электрических сетях, потребители которых не имеют заземления, то для ее срабатывания необходимо возникновение замкнутой цепи между металлическим корпусом прибора и землей. Как правило, такая цепь замыкается, если к корпусу электроустановки прикасается человек.

Таким образом, применение УЗО позволяет разомкнуть электрическую цепь в следующих случаях:

  1. Если человек прикасается к незаземленному корпусу электроустановки, который оказался под напряжением вследствие повреждения изоляции.
  2. При возникновении тока утечки через заземляющий контур из-за нарушения изоляции токоведущих частей, при этом значение такого тока должно превышать допустимое.
  3. В случае ошибочного подключения нулевого и заземляющего проводов в электроустановке.
  4. При обрыве нулевого провода.

Автоматический выключатель устройство. Принцип работы автоматического выключателя во время короткого замыкания

Устройство автоматических выключателей позволяет защищать электрическую цепь не только от перегруза, но и от коротких замыканий. Во время таких аварийных ситуаций ток повышается настолько, что может расплавиться изоляция проводки. Для предотвращения такой неприятности следует моментально отключить сеть. Эта задача возложена на электромагнитный расцепитель.

Данный элемент состоит из катушки соленоида и стального сердечника, который фиксируется специальной пружиной. Моментальный скачок силы тока в обмотке катушки ведет к пропорциональному повышению магнитной индукции, вследствие чего сердечник плотнее прилегает к пружине. По мере нарастания магнитной индукции стальной сердечник преодолевает воздействие пружины и прижимает выключатель.

После этого моментально размыкаются контакты, и подача электричества в защищаемый участок прекращается. Электромагнитный элемент включается моментально и предотвращает воспламенение изоляции.

Во время отключения контактов при аварийной ситуации между ним возникает так называемая дуга, максимальная температура которой составляет 3000 градусов. Само собой разумеется, что элементы защитного электрооборудования следует защитить от настолько высоких температур. Для этих целей автоматы оснащаются специальными системами гашения дуги. Это устройство внешне похоже на коробку, которая состоит из нескольких пластинок из металла.

Автоматический выключатель устройство. Принцип работы автоматического выключателя во время короткого замыкания

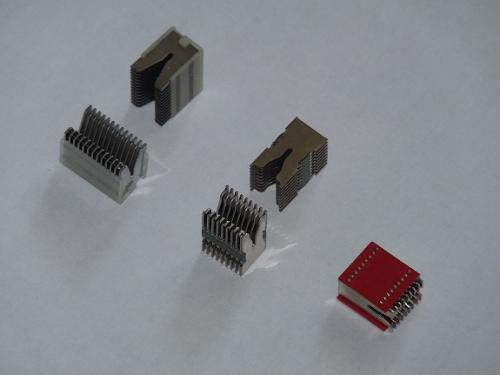

Разные дугогасительные камеры

Высокотемпературная дуга появляется в месте отключения контактов. После этого один край дуги движется по динамичному контакту, а другой проходит по статичному элементу, переходит на металлический проводник, а затем доходит до задней грани системы гашения дуги. Попадая на решетку из пластинок, дуга делится на части, теряет температуру и в итоге гаснет. Снизу автоматического выключателя находятся специальные отверстия для вывода образующихся в момент гашения дуги газов.

Если защитное электрооборудование сработало из-за короткого замыкания, то у вас не получится включить электричество, пока вы не обнаружите саму причину возникновения поломки. В большинстве случаев проблема кроется в выходе из строя какого-либо электрооборудования.

Для повторного запуска устройства следует отсоединить электрооборудование и попытаться запустить выключатель. Если сделать это получилось и оборудование не выбило в ближайшее время, значит, проблема заключается в поломке техники. Останется только опытным путем выяснить, какое именно устройство вышло из строя. Если автоматический выключатель срабатывает после отключения всех приборов, значит, проблема в нарушении изоляции проводки. Для устранения подобной неисправности придется вызывать специалистов, которые смогут обнаружить и устранить поломку.

Если вы столкнулись с такой проблемой, как постоянные отключения защитного электрооборудования, то не стоит устанавливать новое устройство с более высоким номинальным значением силы тока – эти действия проблему не разрешат. Данное оборудование монтируется с учетом площади поперечного сечения провода, а значит, слишком высокий ток попросту не сможет возникнуть в проводке. Выяснить причину неисправности и устранить ее помогут соответствующие специалисты, самостоятельные действия крайне рискованны.

Автоматический выключатель это. Виды и типы автоматических выключателей

Все наши электрические сети и цепи, а также бытовые электроприборы и электрооборудование надежно защищены автоматическими выключателями. Их главная задача — это в нужный момент обесточить электрическую цепь, т.е. отключить подачу электрического тока. Автомат (АВ) срабатывает, т.е. отключается, в случаях короткого замыкания и перегрузки в сети (нагрев проводов). Для различных электрических цепей существуют и различные виды и типы автоматических выключателей .

Виды автоматических выключателей (АВ)

• Все автоматы можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие при любом электрическом токе в сети.

• По своей конструкции АВ бывают: воздушные, модульные, а также в литом корпусе.

• Автоматические выключатели подразделяются по показателю номинального тока.

• Также еще одно различие — это номинальное напряжение. В большинстве случаев АВ работают в сетях с напряжением 220 или 380 Вольт.

• Электрические автоматы бывают токоограничивающие и нетокоограничивающие. Токоограничивающий автоматический выключатель — это выключатель с чрезвычайно малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего максимального значения.

• Все модели электровыключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы.

• АВ подразделяются по виду расцепителей — максимальный расцепитель тока, независимый расцепитель, минимальный или нулевой расцепитель напряжения.

• По скорости срабатывания. Выделяют быстродействующие, нормальные и селективные автоматы. Бывают с выдержкой времени, без нее, независимой или обратно зависимой от тока выдержкой времени срабатывания. Характеристики могут сочетаться.

• Отличаются АВ и по степени защиты от окружающей среды — IP, механических воздействий, токопроводимости материала. По виду привода — ручной, двигатель, пружина.

• Также автоматы различают по наличию свободных контактов и способу присоединения проводников.

Типы автоматических выключателей

Что означает тип электрического автомата? Автоматические выключатели содержат внутри себя два вида размыкателей – тепловой и магнитный.

Магнитный быстродействующий размыкатель предназначен для защиты при коротком замыкании. Срабатывание размыкателя может происходить за время от 0,005 до нескольких секунд.

Тепловой размыкатель значительно медленнее, предназначен для защиты от перегрузки. Работает с помощью биметаллической пластины, нагревающейся при перегрузке цепи. Время срабатывания от нескольких секунд до минут.

Совместная характеристика срабатывания зависит от вида подключаемой нагрузки.

Существует несколько типов отключения АВ. Их еще называют — типы время-токовых характеристик отключения. Они обозначаются так — A, B, C, D, K, Z.

• A – применяется для размыкания цепей с большой длинной электропроводки, служит хорошей защитой для полупроводниковых устройств. Срабатывают при 2-3 номинальных токах.

• B – для осветительной сети общего назначения. Срабатывают при 3-5 номинальных токах.

• C – осветительные цепи, электроустановки с умеренными пусковыми токами. Это могут быть двигатели, трансформаторы. Перегрузочная способность магнитного размыкателя выше, чем у выключателей типа B. Срабатывают при 5-10 номинальных токах.

• D – применяются в цепях с активно-индуктивной нагрузкой. Для электродвигателей с большими пусковыми токами, например. При 10-20 номинальных токах.

• K – индуктивные нагрузки.

• Z – для электронных устройств.

Данные о срабатывании выключателей типов K, Z лучше смотреть в таблицах конкретно по каждому производителю.
