Это – наиболее часто применяемая схема, так как подходит практически для всех условий строительства, за исключением, пожалуй, только регионов с близким залеганием вечной мерзлоты или для построек, возводимых буквально «на воде».

Ленточный фундамент можно назвать почти что универсальным

Несмотря на определенную разницу в технологиях строительства ленточных фундаментов различных видов, все они имеют общий признак – это сплошная, замкнутая полоса-основание по всему периметру возводимого дома и под внутренними несущими конструкциями. Сама лента заглубляется в грунт на необходимую расчетную величину, и выступает сверху своей цокольной частью. Ширина ленты выдерживается единой на всем протяжении фундамента – это параметр также должен базироваться на проведенных расчетах.

Универсальность ленточных фундаментов заключается и в том, что они подойдут практически для любого здания – от небольшой хозяйственной постройки до крупного многоэтажного особняка – различие будет лишь в глубине заложения и ширине ленты. Такой тип фундамента позволяет организовать полноценный подвал или цокольный этаж, провести качественное утепление полов, удобно разместить все подходящие к дому инженерные коммуникации.

Недостатком ленточных фундаментов принято считать большие объемы земляных работ и необходимых материалов, но это, в принципе, полностью оправдывается высокой надежностью и долговечностью получаемой основы.

Подробнее о ленточных фундаментах будет рассказано несколько ниже.

Ленточный фундамент калькулятор. Расчёт фундамента

• Ленточный фундамент
• Плитный фундамент



Расчет диагонали
• Расчёт объема котлована
• Калькулятор отмостки

Результаты подсчетов в нужном формате можно скачать на ПК или устройство, либо же отправить по электронной почте на свой e-mail или e-mail вашего проектировщика/сметчика. Это рекомендуется делать, чтобы сверить со специалистом результаты и дополнительно проконсультироваться перед покупкой материалов.

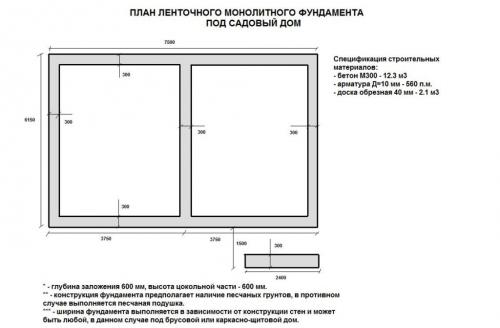

Ленточный фундамент чертеж. План ленточного фундамента, чертеж

В частном и коммерческом домостроении часто используют ленточный фундамент, чертеж которого в упрощенном виде представляет собой вид сверху с указанием линейных размеров.

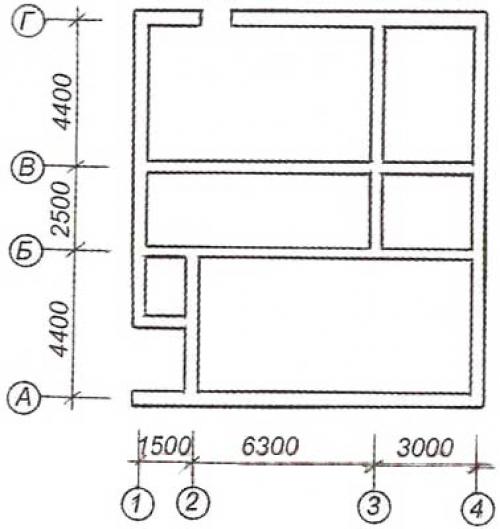

Схема ленточного фундамента.

Особенности ленточного фундамента

Ленточный фундамент относится к классу монолитных основ, но является более экономичным по сравнению с плитным. При сокращении расхода бетона и армирующих конструкций такие опоры остаются высоконадежными для малоэтажного домостроения и используются также при строительстве ограждений, хозяйственных и бытовых построек различного типа.

Виды опор

План фундаментов этого типа может представлять два типа опорных конструкций:

• монолитный , при производстве которого раствор заливают в траншею с отсыпкой,
• сборный с укладкой готовых железобетонных изделий.

Глубина траншеи в обоих случаях больше уровня промерзания грунта, а ширина рассчитывается с учетом нагрузки.

Рис. 2. Простое и понятное схематичное изображение монолитной ленточной опоры с указанием размеров.

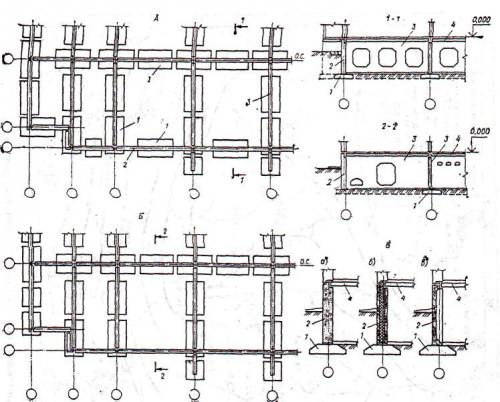

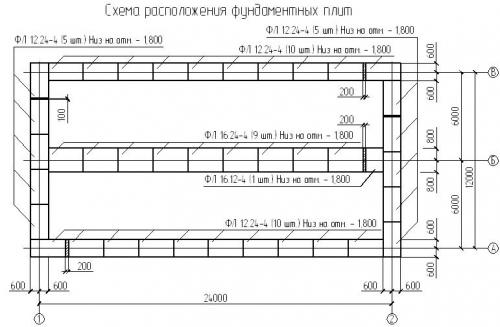

Чертеж сборного ленточного фундамента с указанием размеров.

Факторы влияния

При выполнении инженерных вычислений учитывают следующие факторы:

• общий вес конструкции (при строительстве зданий принимают во внимание материалы, из которых будет выполнена постройка, внутренней планировке, числа этажей, количества и размеров оконных и дверных проемов),
• тип грунта, влияющий на степень усадки,
• величину нагрузки в процессе эксплуатации.

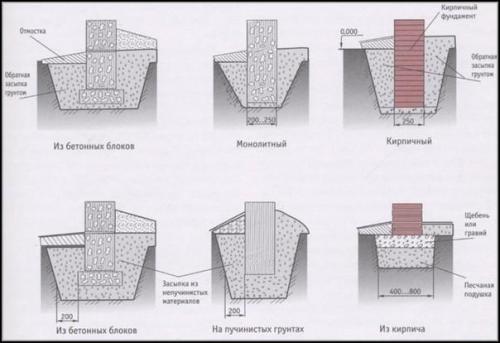

Дополнительное изображение для чертежа ленточного фундамента.

Особенности построения плана

План опор ленточного типа создается по определенным правилам.

• Выбирается масштабирование 1:100 или 1:400.
• Перед построением выполняют осевую разметку.
• При наличии колонн, их месторасположение указывается на схеме.
• Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

• с полным схематичным изображением и указанием данных по нижней точке,
• осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.

Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.

Изображение сложных участков

Если план изображает сборный или монолитный фундамент сложной конфигурации, нюансы устройства сложно передать на единой полной схеме. В этом случае используют более сложные способы планировки:

• наносят на основной чертеж дополнительные изображения разрезов, обеспечивая их осевое соответствие,
• при необходимости сделать такие разрезы более крупными, их выполняют на отдельных листах-дополнениях с указанием всех необходимых данных (цифровых, пояснений, стрелок. обозначающих тип разреза и пр.).

В соответствии со сложностью сечений выбирают масштабирование 1:20, 1:25 или 1:50.

Простой фундамент своими руками. Столбчатое основание

Самый простой — это столбчатый фундамент. Он состоит из столбов, расположенных по периметру конструкции и в местах перекрытий. Изготавливают их из:

• бетона;
• кирпичей;
• готовых блоков;
• бута;
• дерева.

Виды столбчатых фундаментов

Преимущества этого фундамента:

• небольшие денежные вложения;
• скорость установки;
• подходит почти для всех типов почвы;
• не зависит от рельефа участка.

Среди недостатков:

• отсутствие подвала или цоколя;
• подходит для нетяжелых строений.

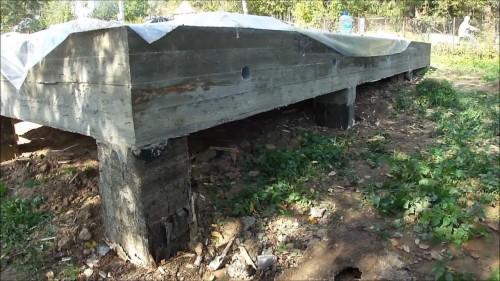

Прочность фундамента зависит еще и от ростверка. Он представляет собой своеобразный пояс, связывающий опоры. Сооружение ростверка позволяет избежать горизонтального сдвига столбов.

Особенности возведения фундамента своими руками

Если нужно возвести фундамент дома своими руками, то столбчатый вариант — лучшее решение, ведь установить столбы можно без аренды строительной техники. Технология довольно проста:

1. Сначала подготавливается место под основание: убирается мусор, а при необходимости еще снимается дерн.
2. Проводится разметка согласно плану строения: отмечаются места, где будут стоять столбы.
3. Готовятся ямы. Глубина их рассчитывается заранее, но она не должна быть менее 1 м, иначе столбы будут неустойчивыми. Ширина — больше столбов, чтобы можно было укрепить их наполнителями, например, битым кирпичом.
4. Делается подушка из песка.
5. Ставятся столбы, укрепляются, бока ям засыпаются.
6. Делается ростверк. Так как он принимает нагрузку от веса стен, перекрытий и крыши, а затем распределяет ее на столбы, то от его качества зависит надежность всей конструкции.
7. Делается забирка. Она закрывает пространство между землей и домом, защищая от грызунов и непогоды.

После этого можно приступать к возведению стен.

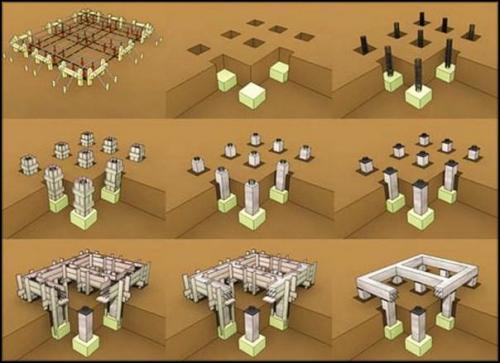

Схема монтажа столбчатого фундамента

Заливка столбов — просто и дешево

В зависимости от типа строения определяется количество столбов и расстояние между ними. Так, для легкой постройки их не понадобится много, тогда как под кирпичным домом они должны располагаться менее чем в двух метрах друг от друга.

Самый простой и дешевый способ — это заливка труб. Для этого нужно:

1. Сделать скважины до 2 м глубиной по периметру основания и в местах перекрытий. Ширина их должна соответствовать диаметру труб — 25 см.
2. Установить трубы и проверить их на соответствие разметке.
3. Вставить внутрь каждой трубы армированную сетку.
4. Залить раствором.

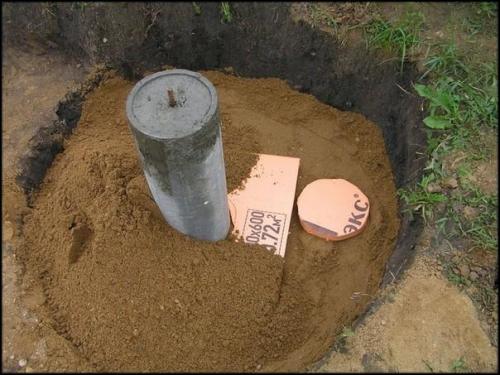

Заливка опоры для столбчатого фундамента

Залив первую порцию бетона, трубу нужно приподнять, чтобы он растекся по подушке. Его слой станет дополнительной укрепляющей платформой. После этого труба ставится обратно, проверяется по вертикали и фиксируется: расстояние между стенками трубы и скважины засыпается крупнозернистым песком. Заливка раствора должна выполняться слоями, каждый из них нужно хорошо уплотнить.

Источник: https://aystroika.info/stati/delaem-fundament-svoimi-rukami-zemlyanye-raboty

Как залить фундамент одному. Особенности обустройства столбчатого основания

Сооружение данного типа представляет собой углубленные в землю столбы-опоры из различных материалов, поверх которых делается ростверк или обвязка. Конструкция отличается простотой возведения и высокой экономичностью, подходит для построек из дерева без подвальных помещений.

Столбы могут быть монолитными – тогда работы ведутся по тому же алгоритму, что и заливка фундамента дома ленточного или плиточного типа. Нужно выкопать углубления, насыпать песчаную подушку, установить опалубку с арматурой, залить бетон. Сократить расходы можно, сделав опоры сборными из следующих материалов:

Кирпич. На предварительно залитой железобетонной подошве толщиной около 25 см выкладывается параллелепипед (оптимальный вариант – в полкирпича с пустотой в середине). Для усиления внутрь можно налить бетонную смесь либо уложить через 3-4 ряда армирующую сетку.

Камень. Под ним обычно подразумевается бут, который можно дешево приобрести или добыть самостоятельно из глыбы. В отличие от кирпичной, бутовая кладка требует больших временных затрат, так как нужно подбирать и подгонять каждый камень, скрепляя их цементом. Армирование в этом случае не делается, основание получается долговечным и устойчивым к высоким нагрузкам.

Базальт. Самая распространенная магматическая порода, широко используемая в строительстве. Для возведения прочного столбчатого фундамента подходит штучный камень, который укладывается при помощи цементного раствора.

Булыжники. Бесплатный природный стройматериал высокой прочности, из которого тоже можно сложить столбы-опоры по той же технологии, как из бута. Однако для повышения прочности основания лучше использовать булыжники в качестве наполнителя при заливке бетона.

Железобетонные блоки. Недорогой стройматериал с отличными техническими характеристиками. Укладывается быстро и просто по аналогии с кирпичом.

Сборные столбы нужно возводить на широкой бетонной подошве, делая между ними прокладку из гидроизоляционного материала. Боковые грани тоже следует защитить от влаги, обработав битумом.

Источник: https://aystroika.info/stati/delaem-fundament-svoimi-rukami-zemlyanye-raboty

Мелкозаглубленный ленточный фундамент своими руками. Мелкозаглубленный ленточный фундамент для дома своими руками

Мелкозаглубленный ленточный фундамент (МЗЛФ) применяют при строительстве малоэтажных зданий из легких штучных строительных материалов.

Мелкозаглубленный ленточный фундамент (МЗЛФ) применяют при строительстве малоэтажных зданий из легких штучных строительных материалов. Относительно простая конструкция, небольшой расход материалов и высокий уровень надежности делает его применение технически оптимальным и экономически выгодным решением.

Конструкция такого типа может быть изготовлена с откапыванием котлована по всему периметру строящегося дома или рытьем траншей выше точки промерзания по осям несущих стен и перегородок. Ширина и глубина траншеи определяются расчетом (представлен в виде галереи ближе к концу статьи).

МЗЛФ может быть монолитным железобетонным или собранным из отдельных бетонных блоков заводского изготовления. Допускается применение каменной бутовой кладки или полнотелого глиняного кирпича, но самой долговечной и надежной конструкцией является железобетонный монолит.

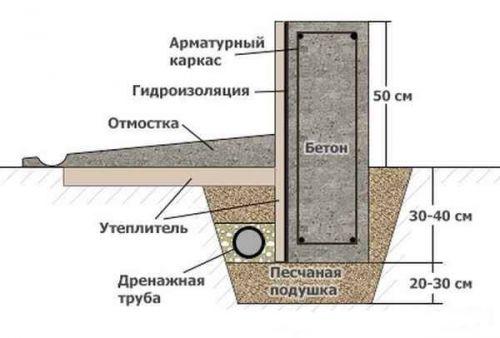

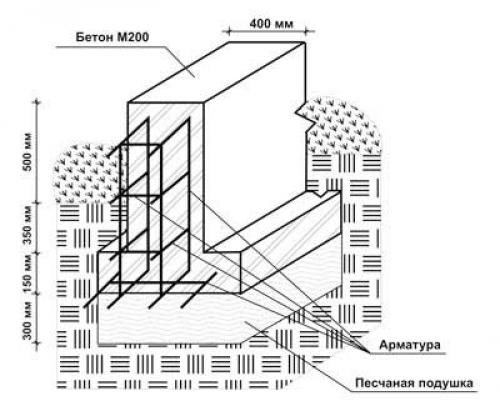

Схема МЗЛФ.

Условия применения мелкозаглубленной конструкции

Устройство ленточного бетонного фундамента мелкого заложения (ФМЗ) при строительстве дома будет целесообразным в случае:

• большой глубины промерзания почвы;
• наличия пучинистых грунтов ;
• высокого уровня грунтовых вод .

Нижняя точка фундаментной конструкции всегда располагается выше уровня предельного промерзания на глубине не более 1500 мм. При этом, чем больше ширина основания, тем большую весовую нагрузку оно способно нести. Малое заглубление МЗЛФ позволяет ему подниматься вместе с домом при зимнем вспучивании грунта, оставаясь при этом целым.

Пониженные несущие характеристики несколько сужают возможный спектр применения конструкции и позволяют использовать устройство мелкозаглубленного ленточного фундамента лишь в случае возведения домов из легких строительных материалов, к которым относят:

• древесину;
• блоки из ячеистых бетонов;
• каркасно-щитовые изделия;
• облегченную кладку из пустотного кирпича.

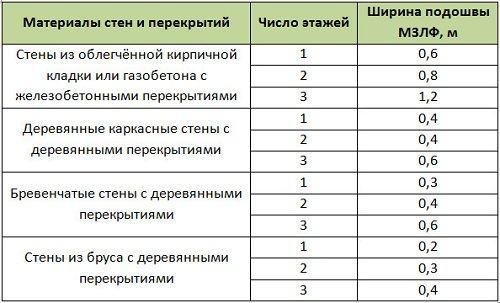

Ширина подошвы в зависимости от материала здания.

Не следует применять МЗЛФ для строительства домов большой площади. Глубина промерзания грунта под полом таких зданий будет меньше, чем на прилегающей территории. В результате зимнее вспучивание будет неравномерным, что может привести к разрушению конструкции.

Использование МЗЛФ запрещено на глиняных, торфяных и сапропельных грунтах.

Условия для расчета конструкции фундамента

Для того, чтобы выполнить расчет МЗЛФ и определить глубину заложения и ширину ленты, следует обязательно учитывать:

• тип грунтов до глубины расчетной точки промерзания;
• уровень грунтовых вод;
• глубину промерзания;
• распределение весовой нагрузки на фундамент;
• перепады высот на участке застройки;
• расчетную глубину заложения, которая равна расстоянию от нижней точки основания до нулевой отметки здания.

Глубина возможного промерзания грунта может быть определена по СНиП 23-01-99* «Строительная климатология».

При значительных перепадах высот устройство МЗЛФ конструктивно невозможно. В этих случаях потребуется выравнивание площадки или возведение фундамента другого типа.

Воздействующая на фундамент весовая нагрузка складывается из постоянной и переменной составляющей. К переменной относят снеговую и ветровую нагрузку, вес инженерного оборудования, мебели, сантехники и т.п. Для определения постоянной весовой составляющей учитывают высоту здания, используемые материалы, конструкцию кровли и перекрытий, другие конструктивные особенности.

Для быстрого исполнения расчетной части рекомендуется использовать онлайн калькулятор МЗЛФ.

Расчет конструкции

Железобетонный монолит фундамента возвышается над поверхностью земли и опирается на подушку, состоящую из слоя утрамбованного щебня покрытого слоем песка.

В зависимости от климатических условий, глубина заложения МЗЛФ на пучинистых грунтах определяется требованиями СНиП II-Б1-62 и равна:

• при промерзании до 1 метра – не менее 500 мм;
• до 1,5 метра – 750 мм;
• более 1,5 метра – 1000 мм.

Поэтому строители обычно делают расчет мелкозаглубленного ленточного фундамента, принимая глубину заложения, как величину, равную глубине промерзания, с вычетом 20-25%. При соблюдении этого условия фундамент для дома сможет свободно подниматься без разрушения при вспучивании грунта.

Высота цоколя над поверхностью земли может достигать четырехкратной ширины, но не должна превышать размеров подземной части фундамента.

Ширина конструкции под несущими стенами равна математическому отношению весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), величина которого приведена в таблицах СНиП 2.02.01-83.

Толщина щебеночно-песчаной подушки определяется по формулам и таблицам приведенных в СНиП «Основания и фундаменты». Она зависит от степени вспучивания грунта, теплового режима здания и материала стен.

Источник: https://armatury-pod-lentochnyj-fundament.aystroika.info/stati/lentochnyy-melkozaglublennyy-fundament-po-snipam-v-razreze-konstrukciya-mzlf

Самый дешевый фундамент своими руками. Особенности экономии на фундаменте

Для начала стоит понимать, что выбрать тот или иной экономичный (в денежном плане) тип фундамента для строения – это не так просто, как может показаться на первый взгляд. Нередко это и вовсе является невозможным, так как конструкция, к примеру, может не соответствовать имеющейся ситуации с почвой. Кроме того, это могут быть грунтовые воды, которые существенно влияют на эксплуатацию сооружений. Речь идет о том, что делать какие-то выводы, связанные с выбором фундамента, можно только после объемного анализа.

Существуют специальные службы, которые проводят  соответствующие мероприятия и представляют отчет владельцам территории. Конечно же, за это придется заплатить определенные деньги, однако нужно понимать, что без этого обойтись и вовсе не получится. В большинстве случаев, если на территории уже имеются какие-то строения, дополнительные мероприятия по анализу участка проводить не стоит.

Главная экономия, как мы уже говорили, должна заключаться в небольших объемах используемых материалов. Кроме того, не стоит забывать про общую трудоемкость работ. В том случае, если для создания фундамента требуются различные машины и прочие механизмы, то это огромные деньги, которые лучше не тратить впустую.

В первую очередь нужно отметить, что зачастую специалисты отмечают столбчатый фундамент как самый недорогой вариант для небольшого строения. Это действительно так, если речь идет о создании частного дома, который не требует никакого монолитного основания. В первую очередь мы и рассмотрим это основание.
