Скамейка своими руками из профильной трубы. Сборка лавочки без спинки

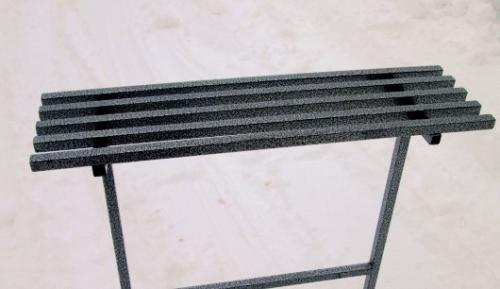

Своими руками скамейка из профильной трубы без спинки собирается довольно просто. Первым делом потребуется сварить между собой опоры, далее таким же способом к ним крепится пара направляющих. Иногда в их качестве используют не стальные трубы, а дюралюминиевые: в таком случае их фиксация осуществляется болтами, так как сварку этот материал не выдерживает.

При этом следует вооружится следующими рекомендациями:

Любая прямоугольная опора должна короткой своей частью смотреть в вертикальном направлении, а длиной – в горизонтальном.
Во время сварочных работ нужно осуществлять постоянный контроль за углами опор: они не должны отклонятся от показателя в 90 градусов.
Нередко в результате сборки происходит увеличение параметров как длины, так и высоты, чем те, что содержат чертежи скамейки из профильной трубы. Если будет происходить удлинение, то потребуется изготовление дополнительной опоры.
После сварочных работ проводится тщательная зачистка всех швов шлифмашиной, с последующей их грунтовкой.
После изготовления каркаса, трубы обрамления оснащают серией отверстий в количестве 8 штук: это даст возможность закрепить к ним деревянные брусья.
Для защиты металлических частей изделия от коррозии их необходимо покрасить надежной краской по металлу.
Древесину для сидений перед использованием следует пропитать при помощи морилки, или вскрыть лаком.
Оформление сидений досками происходит после всех вышеперечисленных операций.

Лавочка из профильной трубы своими руками чертежи. Лавочка из профильной трубы — фото и последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

Важно

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

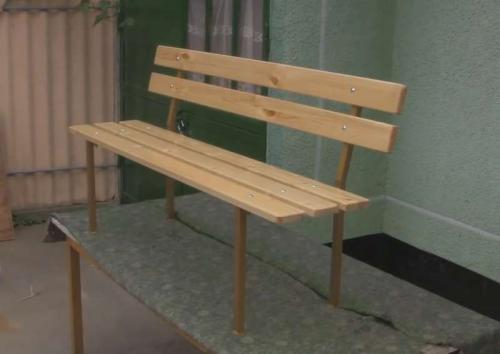

Провожу финальную сборку и вот результат — лавочка из профильной трубы своими руками готова !

Спасибо за просмотр, удачи вам в ваших начинаниях!

Лавочка из профильной трубы своими руками с размерами. Как сделать лавку или скамейку за пару часов из профтрубы

Изготовление лавочки для дачи своими руками – процесс простой и увлекательный. Нужно только творчески подойти к работе и запастись необходимыми инструментами.

Выбор модели

Скамейку для дачи хозяин должен сделать самостоятельно. Хорошо подключить к этому процессу сына. На таком примере он получит представления о работе с металлом и древесиной.

Пользователи часто ищут :

Деревянная скамейка
Скамейка из металла
Подвесное шарообразное кресло (кокон)

Из множества моделей лавочек лучше выбрать такую, которая не предусматривает использования сварочного аппарата. И причин тому несколько:

агрегат есть далеко не у каждого мастера;
работа со сваркой требует определенных навыков;
подключение питания к аппарату не всегда представляется возможным.

Предлагаем обратить внимание на простую модель скамьи без спинки из профильной трубы квадратного сечения. Для изготовления потребуется полтора-два часа и общедоступные инструменты. И что немаловажно, такую работу под силу выполнить даже неподготовленному человеку и без чертежа.

Фото: гардеробная лавочка из профтрубы (также подойдет в прихожую)

Фото: скамейка с закругленными углами

Вместо сварки можно использовать резьбовые соединения. Это уменьшит жесткость, но даст возможность разобрать скамейку.

Фото: садовый вариант с подлокотниками

Модель скамейки нарисованная в автокаде

Фото: парковая скамейка с крышей из поликарбоната

Фото. проект садовой мебели – 2 лавки со столом

Складной вариант скамейки

Стильная модульная скамейка

Эскиз скамейки с размерами, выполненный от руки.

3D модуль антивандальной парковой (уличной) скамейки

Требуемые материалы и инструменты

Несмотря на то что профильная труба достаточно прочная, для удобства работы необходимо приобретать материал с толщиной стенки 3-4 мм. Итак, для производства лавки потребуется:

профильная труба квадратного сечения – 3 отреза по 1,8 м;
уголок металлический с шириной полки 25-30 мм – 2 шт. по 2 м;
доска обрезная толщиной 20 мм, шириной 15 см – 3 шт. по 2 м (можно использовать деревянный штакетник шириной 50 мм, шириной 20 мм);
болгарка с отрезным диском;
стусло;
молоток;
дрель;
сверло по металлу Ø 6 мм;
сверло по металлу Ø 5 мм;
саморез по металлу Ø 6 мм – 12 шт;
винт с потайной головкой Ø 6 мм и длиной 70 мм – 9 шт;
сверло по дереву Ø 6 мм;
зенковка;
Инструмент для зенковки
кузбасслак – 0,5 л;
морилка;
лак по древесине для наружных работ;
кисть;
растворитель 646.

Ниже приводим пояснения по списку.

Профильная труба нужна шириной 40 мм и обязательно с прямоугольными гранями. При покупке попросите отрезать заготовки необходимой длины. Зенковка нужна, чтобы подготовить посадочные места под винты с потайными головками, но можно обойтись и без нее, если выбирать фаску сверлом большего диаметра. Только работать с ним придется очень аккуратно. При отсутствии морилки используют крепкий раствор марганцовки.

Изготовление каркаса

Длина будущей скамейки – 2 м, высота – 45 см. Сначала изготавливают 3 опоры. Для этого заготовки из профильной трубы размечают и распиливают. Сделать это правильно поможет приведенный ниже чертеж.

Схема разметки распилов на профильной трубе

Обратите внимание, углы А и А₁– прямые; А₀и А₂– 45⁰, расстояние между вершинами А – 45 см. Тщательно выдерживайте все размеры.

Для разметки таких углов удобно пользоваться стуслом.

Размеченную профтрубу кроят при помощи болгарки. Линия распила проходит по трем сторонам трубы.

Работая с электроинструментом, соблюдайте меры безопасности! Особенно следите за тем, чтобы не задеть четвертую грань будущей опоры.

Согнуть подготовленную профильную трубу можно при помощи трубогиба.

Тематический материал :

Как сделать кресло-качалку из фанеры
Мебель для сада своими руками
Cадовая мебель из ротанга

Три готовых опоры для лавочки представляют собой квадраты со стороной 45 см.

Следующий шаг – соединение опор в одну связку при помощи уголков. Делают это в том месте, где соединяются разные концы профтрубы. В каждой полке уголка сверлятся парные отверстия Ø 5 мм. Первая и третья пары – на расстоянии 20 мм от края уголка, а вторая – строго посредине. Таким образом подготавливают 2 уголка.

Приставив к ним опоры лавочки, сквозь отверстия размечают места в профтрубе. Затем этим же сверлом делают дырки в каждой опоре. Теперь с помощью саморезов элементы соединяют.

Получившаяся конструкция не обладает достаточной прочностью, поэтому обращайтесь с ней аккуратно.

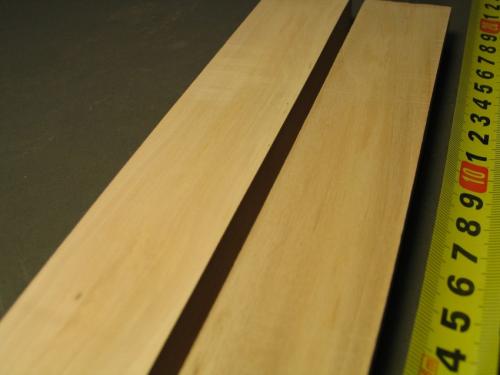

Обработка досок

В зависимости от качества сырья проводят подготовку пиломатериала. Сначала с помощью наждачной бумаги делают скругление углов. Только выполнять этот этап нужно без фанатизма, радиус округления – 1-2 мм. Величину скругления специальным инструментом не измеряют, а просто проверяют руками на ощупь.

Скамейка из профиля чертеж. Скамейка из профиля своими руками

Металлические лавочки выглядят очень стильно и стоят недешево. Но если у вас есть сварка, то это не проблема, посмотрите пример, как сделать скамейку из профиля своими руками. Это можно назвать бюджетным вариантом, по крайней мере, по сравнению с готовыми изделиями.

Для изготовления скамейки вам понадобится 3 метра металлического профиля 25 х 25 мм и деревянные бруски 150 х 150 мм. В данном случае исходным материалом был деревянный брус длиной 6 метров, который надо будет разрезать на 5 заготовок.

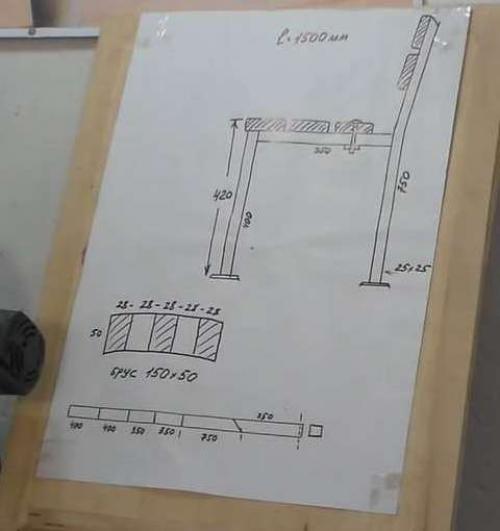

Процесс изготовления показан на пошаговых фото. Справа на фото чертеж скамейки из профиля с размерами и распиловкой.

Основные моменты .

Длина скамейки 150 см . Брус распиливаете на заготовки по размерам, как показано на чертеже. Бока надо подогнать под 90 градусов, потому что брус после высыхания принимает полукруглую форму . Бруски потом надо склеить, получится заготовка 95 по ширине, затем прогнать через рейсмус, торцовочную пилу. После этого сделать на фрезере полукруги, отшлифовать, два раза покрыть масляным лаком.
Разрежьте металлические части, для этого здесь использовалось специальное приспособление для болгарки, вы его можете видеть на фото. Зажмите их, придав нужную форму, и приварите. На ножке будет прорезь и изгиб, чтобы спинка была под углом. После этого отшлифуйте швы и покрасьте молотковой эмалью. Еще нужно будет сделать 3 отверстия в перемычку и 2 в спинку.
Когда все готово, соберите скамейку. Доски прикрутите болтами М8.
Вот вроде и все, это если коротко. Все это очень наглядно можно посмотреть на видио, которое есть на сайте.

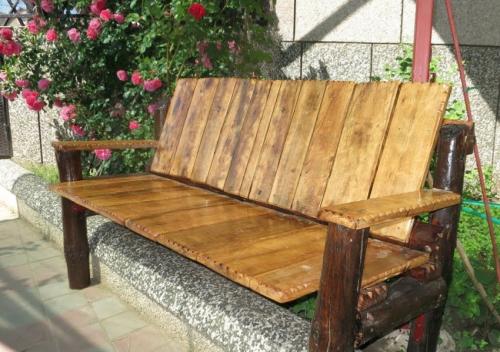

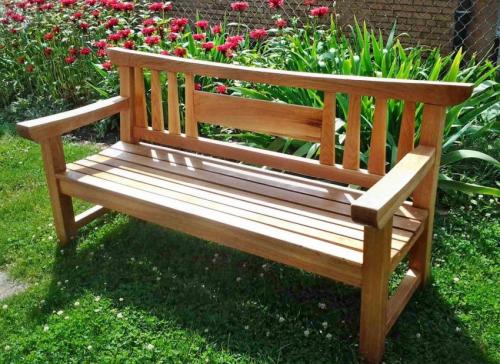

Парковые скамейки своими руками. Лавочка своими руками: простые и сложные конструкции для новичков и профессионалов (150 фото-идей)

Приезжая на дачный участок, многие рассчитывают отдохнуть, расслабиться и приятно провести время. Чтобы эти планы воплотить в реальность, нужно позаботиться о создании соответствующих условий. Недостаточно просто установить несколько лавочек.

Можно сделать привлекательный и оригинальный уголок, в котором удастся отдохнуть, насладиться окружающей природой и результатами собственного труда.

Местоположение

Первая проблема, которую нужно решить, заключается в выборе места для лавочки. Оно влияет на материал конструкции. К примеру, для старого сада с крупными ветвистыми деревьями подойдут изделия из древесины, для небольшого участка, не сильно засаженного деревьями и кустарниками, рекомендованы маленькие ажурные конструкции.

Если поискать в сети примеры фото лавочки на даче, то можно увидеть, что они часто являются составляющим элементом беседок, веранд и летних площадок. Если вы планируете сделать нечто подобное, то позаботьтесь о том, чтобы все детали были выполнены в общем стиле.

Место для лавки выбирайте так, чтобы с нее открывался приятный вид. Вряд ли вам захочется любоваться забором соседей или стенками сарая.

Желательно выбирать места перед озерами или речками, цветниками и пр. Главное, чтобы окружающие объекты привлекали и радовали взгляд, помогали расслабиться и настраивали на позитивный лад.

Желательно, чтобы лавка располагалась в тени. Ее ставят под кронами крупных деревьев или под навесами. Помните, что она выступает в качестве места для отдыха и расслабления.

Можно ставить лавочки рядом с грядками. Тут есть несколько преимуществ. Во-первых, владельцы участка смогут следить за ростом урожая. Во-вторых, лавка подойдет для того, чтобы несколько минут передохнуть от физического труда (копания, поливания, сбора урожая).

Не стоит забывать и о декоративных украшениях. Сделали простую лавочку своими руками? Разместите вокруг нее цветущие кустарники. Также для декора подойдут клумбы. Их ставят на возвышение или создают специальную площадку из кирпичей, плитки или бревен.

Материалы

Существует большой выбор материалов, которые используются для изготовления лавочек. Самый распространенный вариант – древесина. И здесь нет ничего удивительного. Она считается простотой в обработке, отличается доступной стоимостью и небольшим весом.

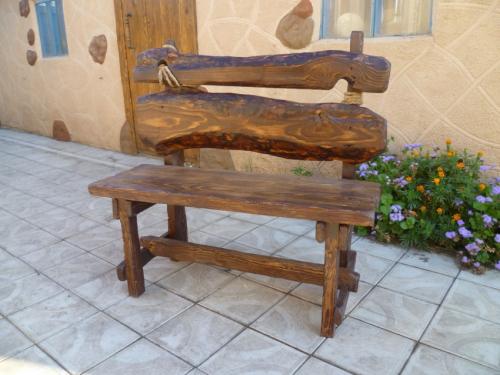

Необязательно использовать одинаковые идеально ровные бруски. Если взять натуральный материал в естественной форме, то итоговый результат непременно понравится и хозяевам, и гостям. Вместо обычной лавки получится настоящее украшение садового участка.

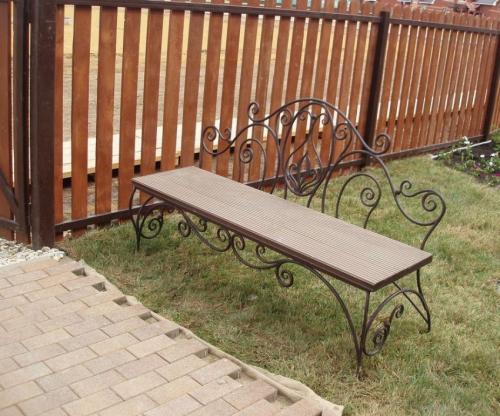

Кованые изделия – лучший выбор для поклонников роскоши и изящества. Однако этот вариант не подходит тем, кто ищет, как сделать лавочку своими руками. Качественные и красивые конструкции из металла изготовит лишь опытный кузнец.

Хорошо смотрятся модели, в которых комбинируются различные материалы. К примеру, лавочку из дерева можно украсить текстилем (подушки, покрывало). Это сделает её по-домашнему уютной и комфортной.

Подготовка к работе

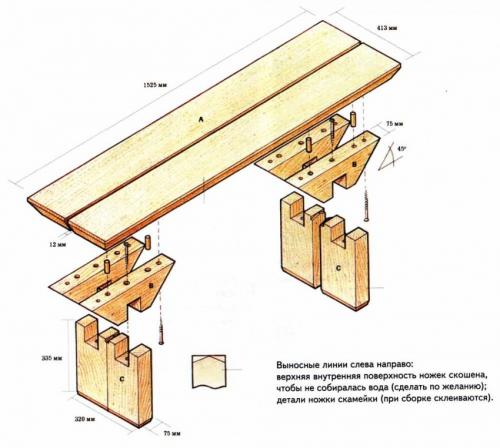

Определившись с материалом и местоположением, можно приступать к созданию чертежа лавочки. На этой стадии определяется форма и размеры изделия. Здесь нет строгих правил, но если возникли трудности, то можете придерживаться следующей схемы:

высота сидения – от 40 до 50 сантиметров;
ширина – от 50 до 55 сантиметров;
высота спинки – от 35 до 50 сантиметров.

Если хотите сделать лавку со спинкой, то заранее решите, как будете закреплять ее к сидению. Также большое значение имеет то, планируете вы переносить ее или нет. В не переносных моделях ножки надежно закрепляются в грунте.

Чертеж позволит понять, какое количество материала потребуется. Дополнительно нужно крепления (гвозди, саморезы, шурупы), грунтовка и защитная краска.

Схема работы

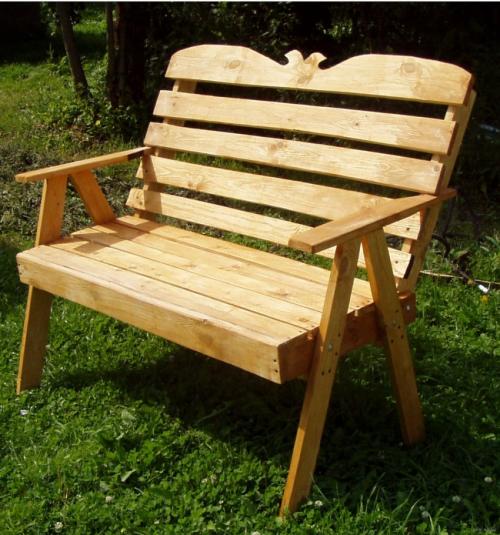

Рассмотрим простейшую схему, как сделать лавочку со спинкой. Для работы потребуются: два бруска, деревянные обрезки (две-три штуки размером 150 x 200 миллиметров); горбыль.

Лавочка из профильной трубы на кладбище. Лавочка на кладбище своими руками

Установка скамьи на кладбище – доброе и нужное дело.

Если вы приняли решение сделать у могилы близкого человека лавочку, нужно, прежде всего, определиться с тем, где и как поставить ее, то есть уточнить месторасположение и параметры конструкции. Для этого следует учесть размеры участка места захоронения. Скамья не должна выступать за его рамки. В таком случае она может стать нежелательным препятствием для прохода людей. Наиболее предпочтительным вариантом установки является такой, чтобы посетители могилы могли, сидя на лавке, видеть изголовье памятника или крест, на котором помещена фотография усопшего.

Сначала нужно произвести необходимые замеры. Зафиксировать точные габариты планируемой скамьи вам помогут чертежи соответствующего масштаба. Чтобы она получилась удобной, при проектировке рекомендуется брать во внимание следующие моменты:

высота изделия должна быть около 0,4 м;
минимальная ширина и высота спинки – 0,3 м;
ориентировочная величина угла между местом для сидения и спинкой – 110-120°.

Каким способом установить и как закрепить скамью, зависит от того, какой материал выбран для ее изготовления.

Кладбищенские лавки делятся на несколько видов:

Кованые. Они отличаются эстетичностью и изысканностью. Кованые лавочки на кладбище изготавливаются из металла способом художественной ковки и обладают уникальностью дизайна. Такие изделия практичны, долговечны и прочны. Кованый металл не ржавеет, не поддается деформации, не теряет вида под воздействием времени и неблагоприятных погодных факторов. Вы можете самостоятельно разработать чертеж и эскиз дизайна изделия, впоследствии установить его, но саму скамейку может изготовить только опытный мастер-кузнец.
Из профильной трубы. Металлические лавки изготавливаются также из стальных труб с прямоугольным или квадратным типом сечения. Выполняются они путем сваривания деталей. Достоинствами таких скамеек являются устойчивость к физическим нагрузкам, небольшой вес и низкая цена. Данную мебель простой конструкции может изготовить каждый, кто имеет хотя бы минимальный опыт пользования сварочным аппаратом. Если ваш выбор пал на изготовление лавочки из профильной трубы, для нее вы можете использовать декор в виде гнутых элементов. Выполняются они при помощи специального устройства для сгибания труб. В таком качестве могут быть применены обычные тиски. Для нагрева мест сгиба используют паяльную лампу. Перед процессом сгибания каждую трубу заполняют предварительно заготовленным песком. Легче сгибанию поддаются трубы с круглым или овальным сечением.

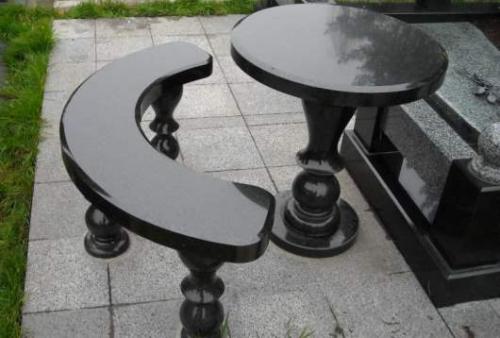

Из гранита. Гранитная скамейка сочетает в себе стиль и цвет природного камня. Она может быть органичным дополнением к памятнику и вместе с ним образовывать единый мемориальный ансамбль. Такой материал делает предмет мебели долговечным и практичным – он лишен гигроскопичности, ударопрочный и способен выдерживать любой температурный режим. Однако стоимость скамьи из гранита очень высокая, особенно, если изделие выполнено из цветного камня и дополнено изысканными дизайнерскими элементами ручной работы – фигурными вырезками, вставками и прочими элементами.

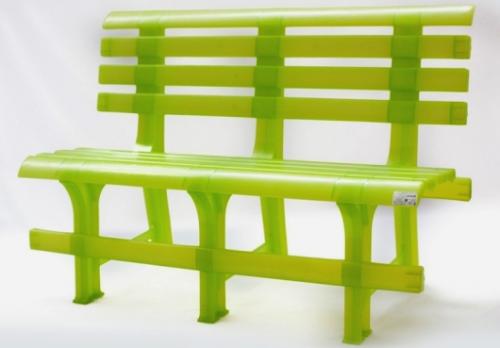

Пластиковые . Скамеечки из пластика являются легким, дешевым и наиболее практичным вариантом. Они долго служат и отличаются низкой стоимостью. Но в плане внешнего вида, пластиковые лавки, несомненно, проигрывают металлическим и гранитным аналогам. Зачастую они не гармонируют с общим видом места захоронения и выглядят как не весьма уместные детали.
Деревянные . Древесина – самый распространенный материал, применяемый для изготовления мебели данного рода. Изделия из нее не такие долговечные, как из металла и камня, но более комфортны. Дерево – материал, характеризующийся простотой и надежностью и отлично поддающийся обработке. Поэтому из него можно сооружать лавки любых форм. Минусом деревянной мебели является недолговечность и необходимость регулярного ухода за ней.

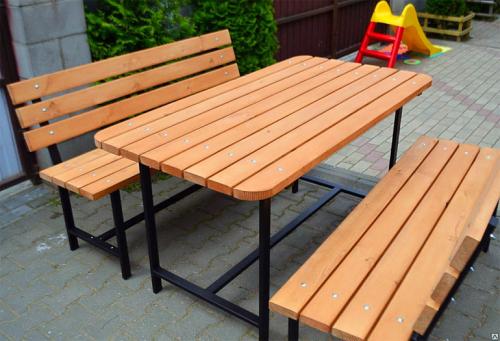

Пошаговая работа скамейки из профильной трубы. Преимущества профильной трубы для садовой мебели

Металлический профиль — дешевый, общедоступный и удобный в работе материал, из него можно изготовить разнообразные элементы садового интерьера. Низкая стоимость — первое преимущество, благодаря которому выбирают профиль в качестве основы для изготовления скамеек и столиков.

Универсальность и легкость в обработке — второе достоинство профилированных труб: их можно легко резать, гнуть, варить, даже если исполнитель обладает начальными навыками работы с электроинструментом. Имея под рукой качественное оборудование и точные расчеты необходимого количества материала, можно справиться с работой за считанные часы.

Есть и другие преимущества профильной трубы:

устойчивость к влаге и перепадам температур;
стойкость к механическим нагрузкам;
неприхотливость в уходе.

Металл, из которого изготавливаются профильные трубы — легированная сталь, которая может быть оцинкованной или иметь специальный защитный полимерный слой. Оба покрытия обеспечивают металлу защиту от коррозии и окисления. Но на практике большинство мастеров использует дополнительно специальные составы и грунтовки, защищающие от внешних воздействий.

Стойкость к нагрузкам, высоким и низким температурам обеспечивает готовой садово-парковой мебели из трубного профиля практически пожизненную эксплуатацию. Срок службы изделий может насчитывать десятилетия, при условии правильно подобранной площади сечения и толщины изделий.

Обратите внимание! Чтобы изготовить своими руками лавки, скамейки, столики и другие предметы для сада рекомендуется использовать профиль толщиной не менее 1,5 мм, а в идеале — 2-3 мм. Толстые стенки труб облегчают сварку, а также позволяют изделию дольше противостоять разрушительным процессам.
