Расчет опалубки для фундамента своими руками. Расчет опалубки для фундамента

Расчет опалубки для фундамента своими руками. Расчет опалубки для фундамента

Под расчетом в данном случае понимают вычисление необходимой толщины щитов или досок конструкции с учетом расстояния между опорами, удельной массы заливаемой смеси и способности к сопротивлению материала формы. Традиционная, самая простая конструкция опалубки представляет собой установленные на дне предварительно выкопанной траншеи щиты, удерживаемые в вертикальном положении специальными опорами.

Выбор между кольями или раскосами зависит от объема заливаемой смеси и типа грунта: для небольших фундаментных лент (250…400 мм) и плотного, не склонного к осыпанию или сползанию грунта, достаточно кольев. При наличии сомнений лучше отдать предпочтение раскосами, поскольку они способны удержать щиты на месте даже при увеличенной нагрузке.

Формула расчета толщины щитов (минимальной)

Здесь

• G – нагрузка жидкой смеси на опалубку, она принимается максимальной и определяется как произведение удельного веса бетона на толщину заливаемого слоя G = q x H. Удельный вес составляет q = 2500 кг/м.куб., H – высота фундаментной ленты в метрах;
• n – коэффициент уплотнения бетонной смеси. Если виброуплотнение не применяется, коэффициент равен единице;
• l – расстояние между опорами щитов, в метрах;
• T – сопротивление материала щитов нагрузке, для древесины принимается равным 8 х 105 кг/м.кв.

С учетом сложности самостоятельного определения марки бетона, соответственно, его плотности, а также отсутствия точных данных о сопротивлении материала щитов для опалубки, вычисления проводятся приблизительно, для усредненных значений. Обычно толщина доски принимается равной 25 мм.

Вторая часть расчета – определение необходимого количества досок заданной толщины, числа крепежных элементов. Для этих вычислений необходимо знать длину ленты фундамента, высоту заливки. Длина ленты умножается на два, поскольку щиты располагаются с обеих сторон. При устройстве ленточного фундамента со ступенью расчет проводится дважды – для первого и второго этапов заливки. Количество пиломатериалов определяется на основании данных о том, какая доска для опалубки фундамента будет использоваться (размеры).

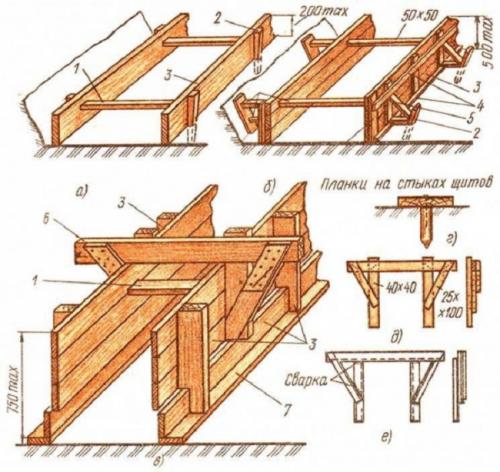

Составление плана, подобного представленному на иллюстрации, поможет сориентироваться в более точном вычислении необходимой длины формы, числе соединительных и опорных деталей.

Что нужно для опалубки. Каркас для ленточной опорной конструкции

Возведение тяжелых зданий нуждается в обустройстве надежной опорной конструкции. Для этих целей оптимально подходит ленточный фундамент. Единого алгоритма как правильно сделать каркас под заливку бетона не существует. Каждый мастер вносит свои корректировки. Приведем один из множества возможных вариантов. Для изготовления использовались доски обрезные 2 сорта толщиной 25 мм.

Работа начинается с подготовки щитов, размеры которых ориентированы на глубину и длину траншеи. Избегайте громоздких габаритов, лучше сделать элементы опалубки, не превышающие в длину 3-4 м. Для соединения щитов подойдут эти же обрезные доски или рейки, тонкие рейки фиксируются ребром.

Замечание! По вопросу использования крепежных деталей среди мастеров не угасает полемика. Для одних удобней и дешевле пользоваться гвоздями, другим практичней и быстрей скрепить щиты саморезами.

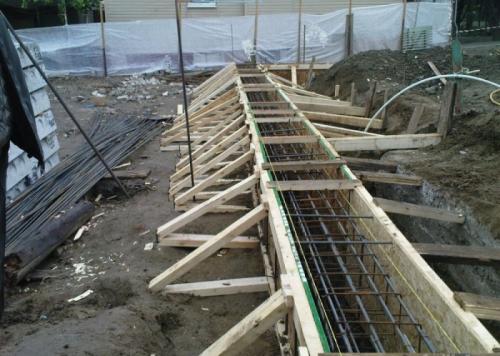

Следующий этап оформления опалубки для монолитного фундамента – монтаж щитов в траншею. Для этого потребуются угловые подпорки и колышки для вбивания в грунт. Подпорки правильно сделать двухсторонние с промежутком 0,5-0,7 м. Избежать смещения опалубки во время крепления поможет установка между параллельными щитами распорок, которые впоследствии остаются в фундаменте.

Колышки располагаются по углам траншеи, между ними натягивается веревка. Ее высота превышает часть будущего фундамента, возвышающегося над землей. Затем идет установка остальных колышек. После монтажа одного ряда щитов опалубки, они закрепляются колышками. Со вторым рядом поступают аналогичным образом. Обязательно сверяются все разметки фундамента.

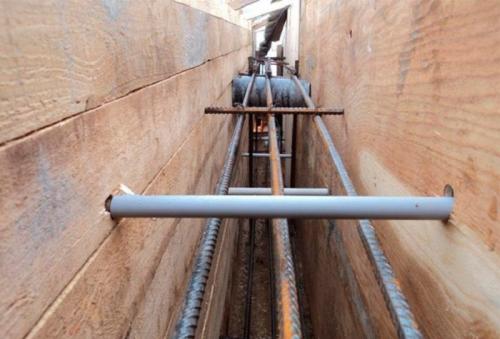

В качестве горизонтальных распорок между щитами опалубки применяются пластиковые трубки, металлические прутья или деревянные рейки. Промежуток между распорками составляет 1 м, они не подвергаются распирающей силе залитого фундамента, а только облегчают монтажный процесс опалубки.

После определения требуемой ширины в верхней части каркаса, щиты соединяются между собой рейками, чтобы предотвратить деформацию конструкции. Максимальный промежуток между рейками – 0,5 м. Если высота наземной части фундамента превышает 50 см, доски опалубки через две связываются между собой. Затем концы проволоки закрепляются на внешних вертикальных стойках.

Совет! Правильно сделать скручивание с небольшим натяжением. Это обеспечит цокольной части фундамента ровные стены.

В процессе демонтажа опалубки проволока отрезается и остается в фундаменте. Для установки подпорок на щит прибивается короткий брусок для упора. Нижней частью подпорки опалубки упираются в колышки. Места стыков щитов обязательно поддерживаются подпоркой.

В опалубке, расположенной над поверхностью земли, устанавливаются отрезки труб ПВХ. После заливки фундамента они будут выполнять функцию вентиляционных продухов или служить для прокладки коммуникаций. При отсутствии труб сделать технические отверстия можно с помощью деревянных коробов, которые впоследствии из фундамента уберутся.

На заключительном этапе основательно проверяется прочность установки опалубки. Даже при значительном механическом воздействии она не должна шататься. После устранения всех недочетов можно переходить к заливке фундамента.

Расчет жб фундамента. Расчёт фундамента

• Ленточный фундамент
• Плитный фундамент

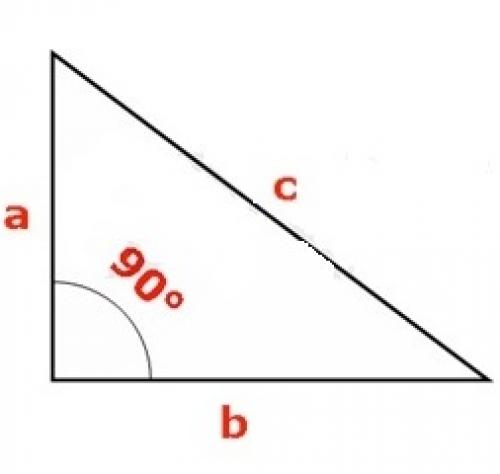

Расчет диагонали
• Расчёт объема котлована
• Калькулятор отмостки

Результаты подсчетов в нужном формате можно скачать на ПК или устройство, либо же отправить по электронной почте на свой e-mail или e-mail вашего проектировщика/сметчика. Это рекомендуется делать, чтобы сверить со специалистом результаты и дополнительно проконсультироваться перед покупкой материалов.

Расчет опалубки для монолита. Расчёт монолитного перекрытия

Исходные данные

Независимо от выбранного способа монтажа опалубки необходим одинаково качественный результат и соблюдение размеров. Поэтому есть набор требований и расчётов, одинаковый для обоих методов.

Предположим, что нам нужно устроить монолитное железобетонное перекрытие над зданием прямоугольной формы с внутренней несущей стеной. Внутренние размеры помещений: 5х3,7 м и 5х2,5 м. Высота потолка 2,7 м.

Расчёт бетона

Площадь перекрытия будет равна:

• S = 5 · (2,5 + 3,7) + 1 · 0,4 = 31,4 м²

При толщине 200 мм объём бетона будет равен:

• V = 31,4 · 0,2 = 6,28 м³

Масса перекрытия будет равна:

• М = 6,28 · 2500 = 15700 кг = 15,7 тонны

Расчёт арматуры

Для армирования перекрытия принят каркас арматуры А3 Ø 16 из двух зеркальных сеток с шагом 180 мм. Количество продольных стержней в одной сетке — ширина перекрытия, делённая на шаг:

• Nпрод = 5000 / 180 = 27,7 = 28 шт.

Длина продольных стержней в одной сетке:

• Lпрод = Nпрод · А = 28 · 6,6 = 184,8 = 185 м

Количество поперечных стержней в одной сетке — длина перекрытия, делённая на шаг 180 мм:

• Nпопер = 6600 / 180 = 36,6 = 37 шт.

Длина поперечных стержней в одной сетке:

• Lпопер = Nпопер · В = 37 · 5 = 185 м

Общая длина стержней в одной сетке:

• L1 = Lпрод + Lпопер = 185 + 185 = 370 м

Общая длина стержней в каркасе перекрытия:

• Lобщ = L1 · 2 = 370 · 2 = 740 м

На 1 м² перекрытия приходится 740 / 31,4 = 23,5 пог. м арматуры.

На 1 м³ перекрытия приходится 740 / 6,28 = 117,8 пог. м арматуры.

Количество материала плоскости

При использовании фанеры для создания плоскости стола необходимо рассчитать количество целых листов (1220х2440 мм, 3 м2), исходя из линейных размеров помещений. Это делается для уменьшения отходов:

• N = Sпом / Sлиста = 31,4 / 3 = 10,5 шт.

Итого необходимо 10 целых листов ламинированной фанеры. Оставшееся пространство можно зашить более дешёвым материалом — обычной фанерой или доской.

Если в качестве основного материала плоскости принята доска 100х25, то её объём будет:

• Vдоски = 31,4 · 0,025 = 0,785 м³

Количество инвентарных балок

Специфика сборной опалубки в том, что она состоит из ригелей, на которые опираются балки. Шаг ригелей — не более 1,2 м, их располагают вдоль помещения. Шаг балок — 400–600 мм, и они обычно идут поперёк. Количество линий опорного ригеля будет равно ширине помещения, делённой на шаг. В нашем случае:

• N1 = 3,7 / 1,2 = 3,08 , принимаем 3
• N2 = 2,5 / 1,2 = 2,08 , принимаем 2

Итого по две линии ригелей в каждом помещении. Это 10 балок по 2,8 м.

Поперечные балки рассчитываются, исходя из ширины помещений. В нашем случае — 10 шт. по 3,6 м и 10 шт. по 2,4 м.

Расчет опалубки фундаментной плиты. Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

П литный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

О бязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Г лавным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента  нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

О бязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Расчет фундамента под пристройку. Фундамент с жестким соединением оснований

Чаще всего жесткое соединение фундамента основного здания к пристройке применяется на грунтах, которые не подвержены пучению. Чаще всего этот метод применяется в процессе малоэтажного строительства в ситуациях, когда пристройка функционально связывается с уже существующим зданием и находится с ним под единой крышей.
Чтоб сделать основание для пристройки, в нем просверливается специальное отверстие на глубину порядка 35 см. Его диаметр должен равняться диаметру арматуры, которая будет использоваться для забивания. Если строительство пристройки производится по схеме, которая предполагает расчетную длину арматуры больше ширины фундамента, отверстия в основании уже имеющегося дома просверливаются только на часть ширины. Монтирование арматуры при этом производится по анкерному принципу.

Если контур планируется замкнутый, отверстия следует делать на двух уровнях и в шахматном порядке. Что касается арматуры, она обязательно должна иметь анкерное расклинивание на одном конце и приваренную шайбу на другом.

Жесткое соединение применяется также в ситуациях, когда дом имеет заглубленное ленточное основание, а строительство пристройки планируется из монолитного железобетона.

Фундамент с жестким основанием может быть в двух исполнениях:

При монтаже такого фундамента предполагается выполнение следующего перечня работ:

• выкопать траншею, глубина которого соответствует уже существующему фундаменту основного здания;
• засыпать дно траншеи песком (создать песчаную подушку) и утрамбовать;
• просверлить отверстия в основании;
• вбить арматурные прутья с продольной прорезью в заранее подготовленные отверстия;
• в прорезь арматуры вставить расклинивающийся вкладыш (например, из дерева);
• вбить арматуру в отверстия по углам основания;
• произвести формирование каркаса с применением оставшейся выписки от той арматуры, что уже была вбита (для этого специально оставляются части длиной от 300 до 400 мм;
• после изготовления каркаса залить ленту основания бетоном;
• дождаться полного высыхания бетона.

Для того чтобы пристроить к дому фундамент, потребуется целый список оборудования. Прежде всего, речь идет о следующих инструментах: лопата, строительный уровень, арматурные стержни, песок, вкладыши из древесины, смесь бетона и доски для изготовления опалубки.

Расчет опалубки перекрытия. Особенности расчета опалубки перекрытий

Высота между полом и потолком — меньше 4,5 метра. При толщине перекрытия менее 0,4 м монтаж конструкций осуществляется с помощью телескопических стоек, которые имеют стандартные размеры. Выбор изделий производится в зависимости от необходимой высоты.

Ориентировочный расчет числа стоек опалубки определяется как 1 штука на 1 м2 площади перекрытия. В таком случае максимальная нагрузка на элемент составит 1 500–2 000 кг, будет предусмотрен необходимый запас прочности.

Для обеспечения устойчивости для каждой стойки требуется одна тренога. Специалисты не рекомендуют экономить на этих элементах и производить установку с пропусками. Также потребуются деревянные балки, фиксирующиеся с помощью унивилок, их количество аналогично числу стоек. Расчет таких элементов опалубки производится в соотношении 3,5 погонных метра на 1 м2 площади.

Необходимое количество фанерных листов определяется путем разделения площади перекрытия на размер листа. Полученное значение умножается на 1,1 (с учетом подрезки). Стандартные элементы производятся размером 122 * 244 см, в некоторых случаях — 150 * 300 см.

Высота между потолком и опалубкой — 4,9–6 метров. Если толщина перекрытия не превышает 0,3 метра, устройство опалубки производят с помощью вышек-тур. Расчет осуществляется в соотношении 1 изделие на 9 м2 площади, оно устанавливается по углам каждого квадрата 3 * 3 м.

Количество балок и фанеры определяется по аналогии с выбором конструкций для высоты до 4,5 метра.

Расстояние между полом и потолком — больше 6 м. В таких случаях используют объемную опалубку. Расчет системы перекрытия с соединением «чашка — замок» осуществляется в несколько этапов.
Сначала определяют число стоек, необходимое для набора высоты 3 метра: Nст300 см = Н / 3.

Н = Н1 – Нб – Нуд – Нод, где указываются высоты:

• Н1 — между полом и потолком;
• Нб — балки 40 см;
• Нуд — унивилки-домкрата (принимается 50 см);
• Нод — опоры-домкрата (принимают 50 см).

Могут использоваться стойки высотой 100, 150, 200 см или унивилки-домкраты и опоры-домкраты размером 75 см.

Количество осей вычисляется таким способом:

Nо = (В/Lр+1)*(L/Lр+1), где:

Расчет опалубки перекрытия: особенности и рекомендации

Опалубка перекрытия - это важный этап в строительстве, который обеспечивает безопасность и устойчивость конструкции. В этом тексте мы рассмотрим особенности расчета опалубки и дадим рекомендации по ее выбору.

Выбор изделий для опалубки

Выбор изделий для опалубки зависит от высоты между полом и потолком. Если высота меньше 4,5 метра, то монтаж конструкций осуществляется с помощью телескопических стоек, которые имеют стандартные размеры. Выбор изделий производится в зависимости от необходимой высоты.

Ориентировочный расчет числа стоек опалубки

Ориентировочный расчет числа стоек опалубки определяется как 1 штука на 1 м2 площади перекрытия. В таком случае максимальная нагрузка на элемент составит 1 500–2 000 кг, будет предусмотрен необходимый запас прочности.

Установка треног

Для обеспечения устойчивости для каждой стойки требуется одна тренога. Специалисты не рекомендуют экономить на этих элементах и производить установку с пропусками. Также потребуются деревянные балки, фиксирующиеся с помощью унивилок, их количество аналогично числу стоек.

Расчет элементов опалубки

Расчет таких элементов опалубки производится в соотношении 3,5 погонных метра на 1 м2 площади. Необходимое количество фанерных листов определяется путем разделения площади перекрытия на размер листа. Полученное значение умножается на 1,1 (с учетом подрезки). Стандартные элементы производятся размером 122 * 244 см, в некоторых случаях — 150 * 300 см.

Высота между потолком и опалубкой

Если высота между потолком и опалубкой составляет 4,9–6 метров, то устройство опалубки производят с помощью вышек-тур. Расчет осуществляется в соотношении 1 изделие на 9 м2 площади, оно устанавливается по углам каждого квадрата 3 * 3 м.

Количество балок и фанеры

Количество балок и фанеры определяется по аналогии с выбором конструкций для высоты до 4,5 метра.

Таким образом, правильный расчет опалубки перекрытия обеспечивает безопасность и устойчивость конструкции. Необходимо учитывать особенности расчета и выбора изделий, чтобы обеспечить качественный монтаж опалубки.

• L — длина опорной части, см;
• В — ширина площадки, см;
• Lр — длина ригеля, расположенного в горизонтальной плоскости (равна 150 см).
